PRINCIPAIS BENEFÍCIOS

• Máquina industrial tipo coluna
• Sistema de 1 agulha
• Transporte triplo por rodízios
• Rodízio superior e inferior
• Três motores de passo independentes
• Ajuste eletrônico do diferencial de transporte
• Motor Direct Drive de 750W
• Velocidade máxima de até 3.000 pontos por minuto
• Painel Touch Screen colorido de 5 polegadas
• Interface em português
• Corte automático de linha
• Levantamento automático do calcador
• Posicionador eletrônico de agulha
• Retrocesso automático e manual
• Função ponto a ponto
• Função meio ponto
• Contador de peças
• Contador programável de bobina
• Iluminação LED branca
• Iluminação ultravioleta ajustável
• Lançadeira pequena vertical
• Reservatório de óleo para lubrificação da lançadeira
• Enchedor de bobina integrado
• Criação de padrões decorativos com repetição de pontos
• Operação silenciosa e precisa

INDICADA PARA

A Lanmax LM-9921-STM-D4 é indicada para:

• Fábricas de calçados
• Produção de bolsas
• Marroquinaria
• Oficinas de couro
• Confecções de acessórios
• Produção de cintos
• Fabricação de luvas
• Artigos de segurança
• Produção de palmilhas
• Mochilas
• Carteiras
• Necessaires
• Artigos sintéticos
• Produção profissional e industrial

PRINCIPAIS APLICAÇÕES

Pode ser utilizada na fabricação e montagem de:

• Bolsas
• Calçados
• Cabedais
• Palmilhas
• Botas
• Sandálias
• Luvas
• Cintos
• Carteiras
• Mochilas
• Capas
• Equipamentos de proteção
• Artigos de segurança
• Acessórios em couro
• Peças sintéticas
• Artigos com partes curvas
• Componentes tridimensionais
• Peças com áreas estreitas ou de difícil acesso

MATERIAIS COMPATÍVEIS

A máquina é indicada para materiais como:

• Couro natural
• Couro sintético
• Materiais laminados
• Sintéticos para calçados
• PVC flexível
• Tecidos estruturados
• Materiais utilizados em bolsas
• Materiais para palmilhas
• Outras composições compatíveis

A capacidade efetiva depende da espessura, densidade, quantidade de camadas, linha, agulha e regulagem utilizada.

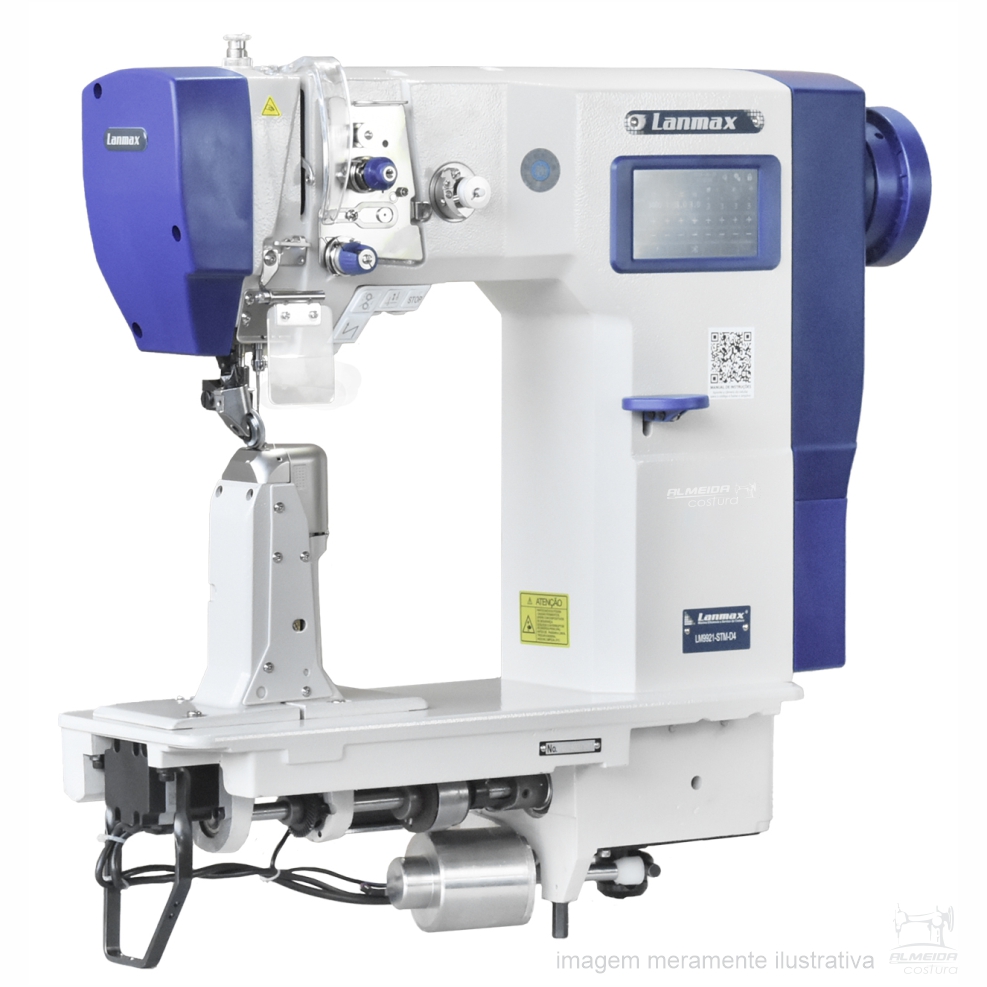

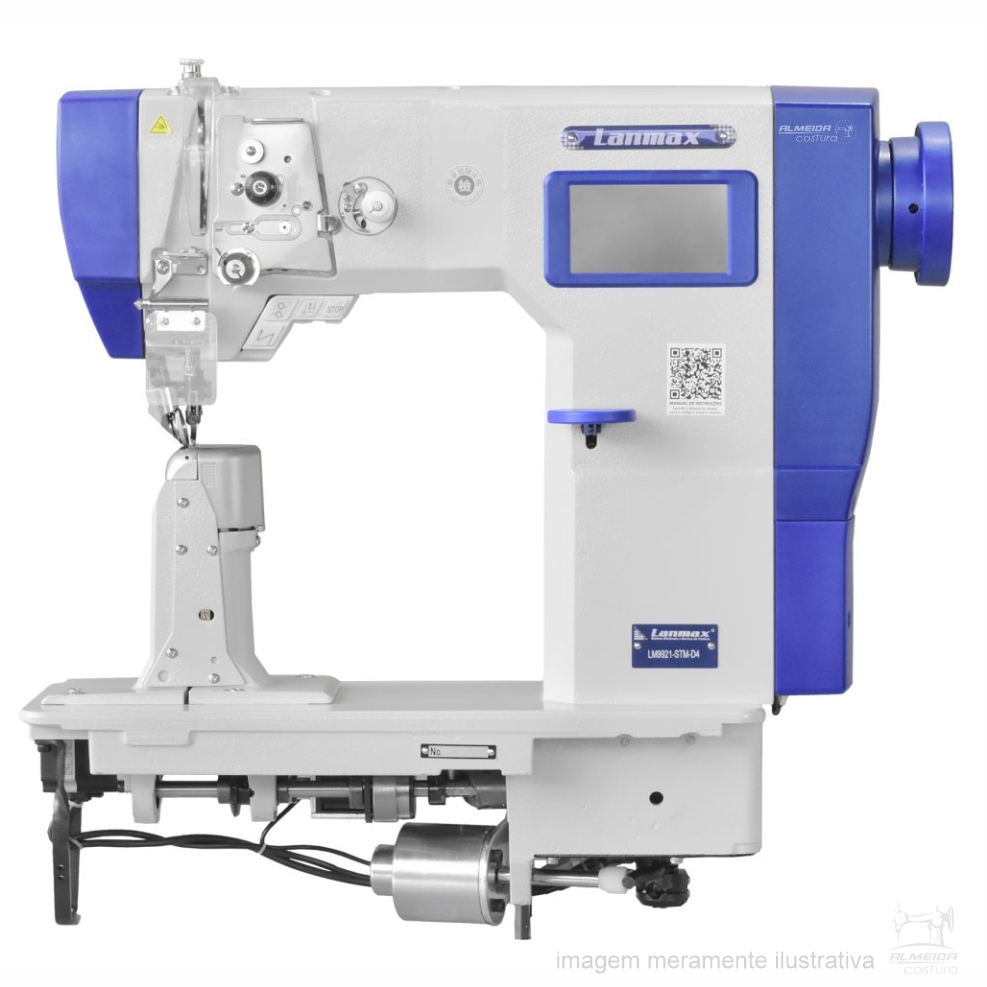

ESTRUTURA TIPO COLUNA

A área de costura elevada em formato de coluna facilita o trabalho em peças que não permanecem planas sobre uma mesa convencional.

Esse formato permite movimentar o material ao redor da coluna e proporciona maior acesso a:

• Curvas
• Cantos
• Laterais de bolsas
• Partes de calçados
• Peças tubulares
• Componentes já montados
• Regiões estreitas
• Estruturas tridimensionais

A coluna é especialmente útil em operações nas quais o formato da peça dificulta o uso de uma máquina de base plana.

TRANSPORTE TRIPLO POR RODÍZIOS

A LM-9921-STM-D4 utiliza sistema de transporte triplo envolvendo:

• Movimento da agulha
• Rodízio superior
• Rodízio inferior

Esses elementos atuam de forma sincronizada para conduzir o material durante a costura.

O sistema ajuda a reduzir o deslocamento entre camadas e proporciona maior controle em materiais que podem aderir, escorregar ou apresentar diferenças de espessura.

É especialmente vantajoso para:

• Couro
• Sintéticos
• Materiais laminados
• Peças com curvas
• Costuras próximas às bordas
• Componentes compostos por várias camadas

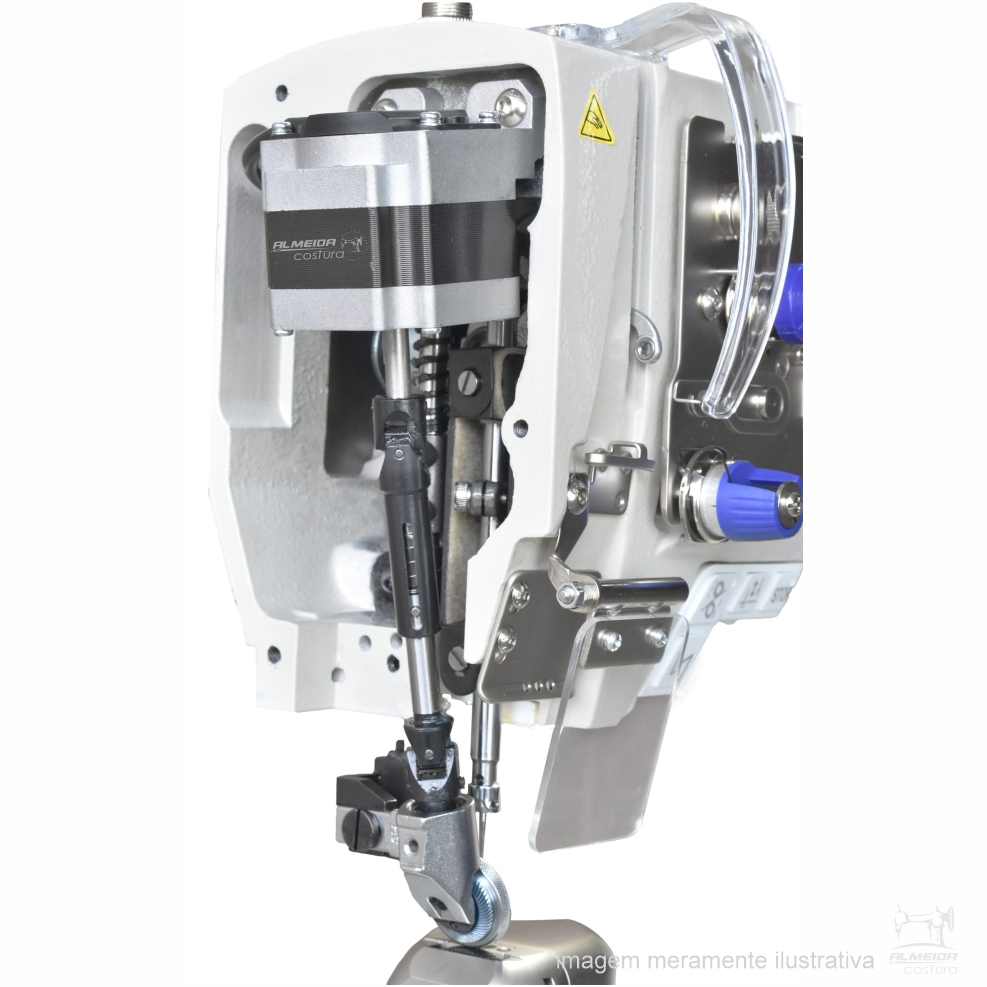

TRÊS MOTORES DE PASSO INDEPENDENTES

A máquina possui três motores de passo acoplados ao cabeçote.

Esses motores comandam e sincronizam:

• Sistema da barra da agulha
• Rodízio superior
• Rodízio inferior

O controle independente permite ajustar o diferencial de transporte diretamente no painel eletrônico.

Essa tecnologia contribui para que o comprimento do ponto permaneça mais uniforme tanto na costura para frente quanto no retrocesso.

Também possibilita realizar ajustes sem depender exclusivamente de alterações mecânicas convencionais.

AJUSTE ELETRÔNICO DO DIFERENCIAL

O diferencial entre os elementos de transporte pode ser ajustado no painel.

Esse recurso permite adaptar o avanço conforme:

• Tipo de material
• Curvatura da peça
• Espessura das camadas
• Necessidade de controle
• Tipo de acabamento
• Operação de costura

O ajuste correto ajuda a manter a regularidade entre os pontos da costura reta e do retrocesso.

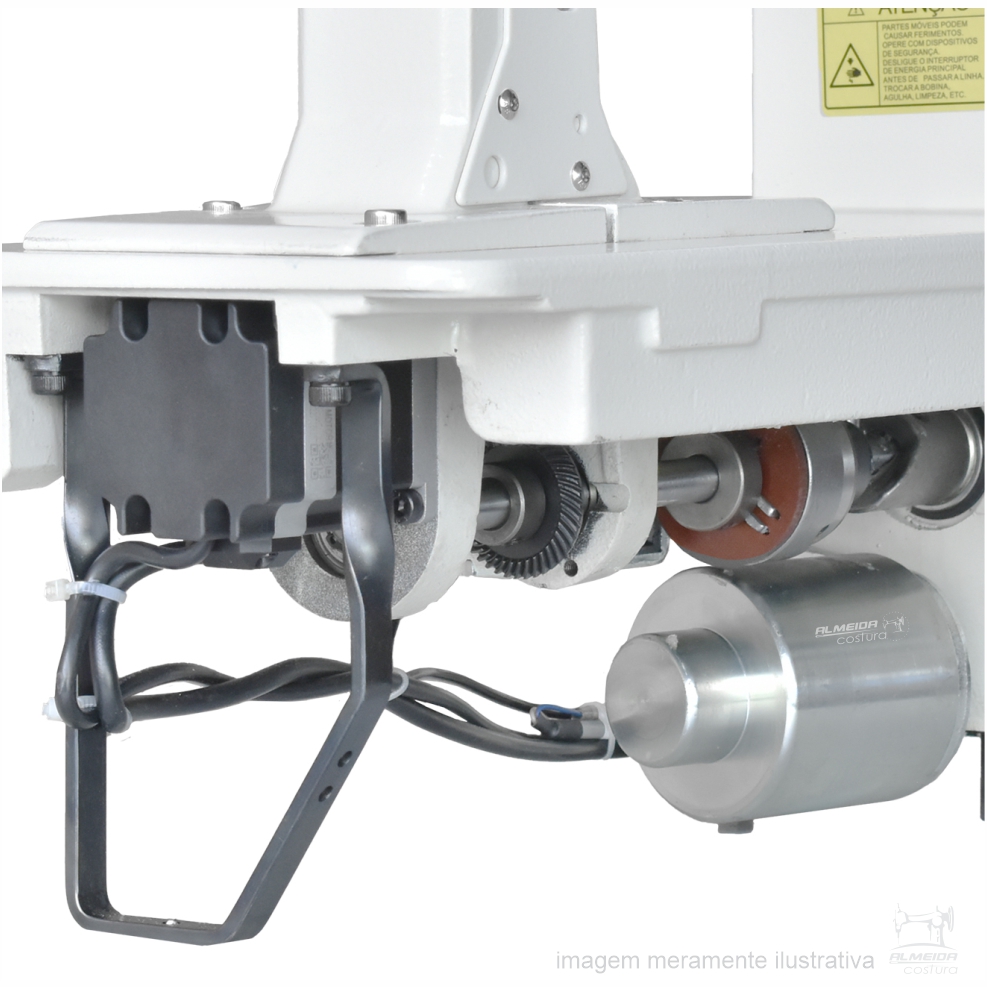

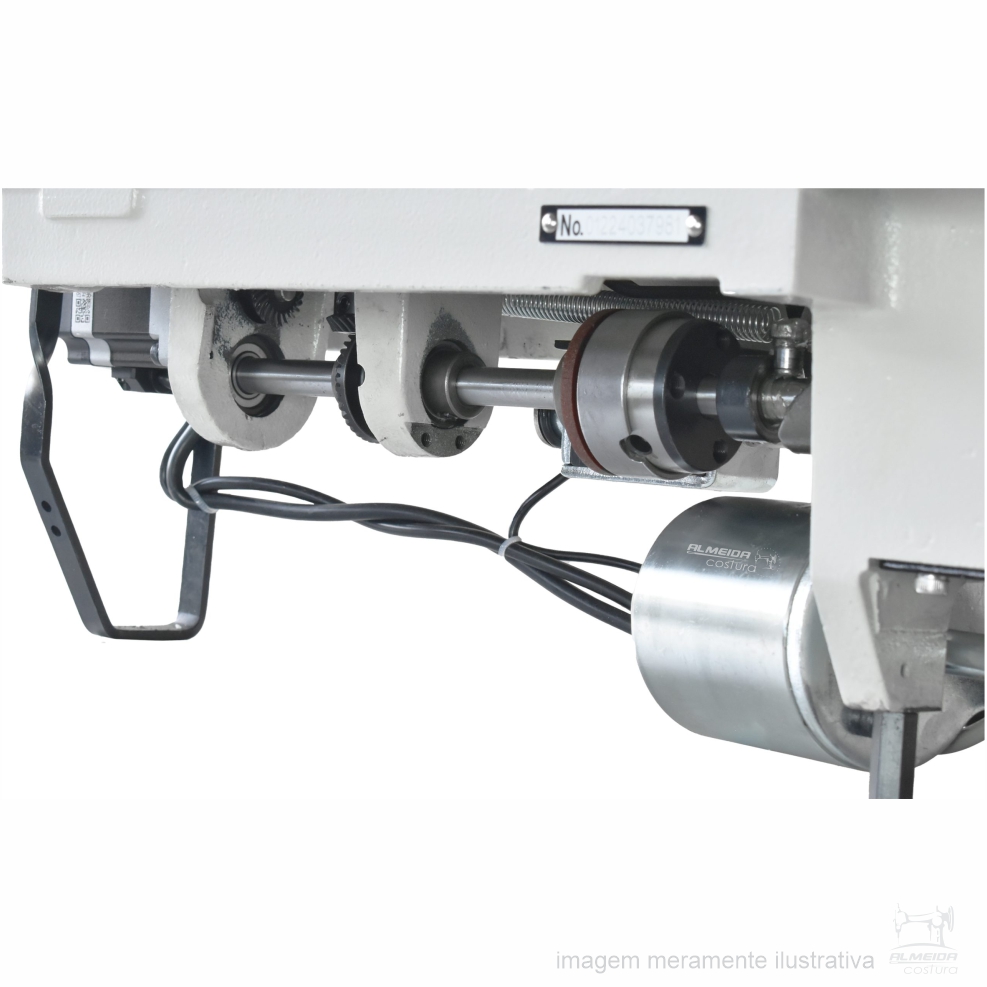

MOTOR DIRECT DRIVE DE 750W

O motor Direct Drive fica acoplado ao cabeçote e transmite o movimento diretamente ao sistema da máquina.

A potência informada é de 750W.

Entre as principais características estão:

• Resposta rápida ao comando
• Controle eletrônico de velocidade
• Menor quantidade de componentes externos de transmissão
• Redução de vibração
• Operação mais silenciosa
• Melhor controle em baixa velocidade
• Integração com as funções automáticas

VELOCIDADE DE ATÉ 3.000 PPM

A velocidade máxima informada é de aproximadamente 3.000 pontos por minuto.

A velocidade deve ser ajustada conforme:

• Tipo de material
• Quantidade de camadas
• Complexidade da costura
• Presença de curvas
• Espessura da agulha
• Tipo de linha
• Experiência do operador

Em trabalhos detalhados, curvas fechadas ou mudanças de espessura, recomenda-se reduzir a velocidade.

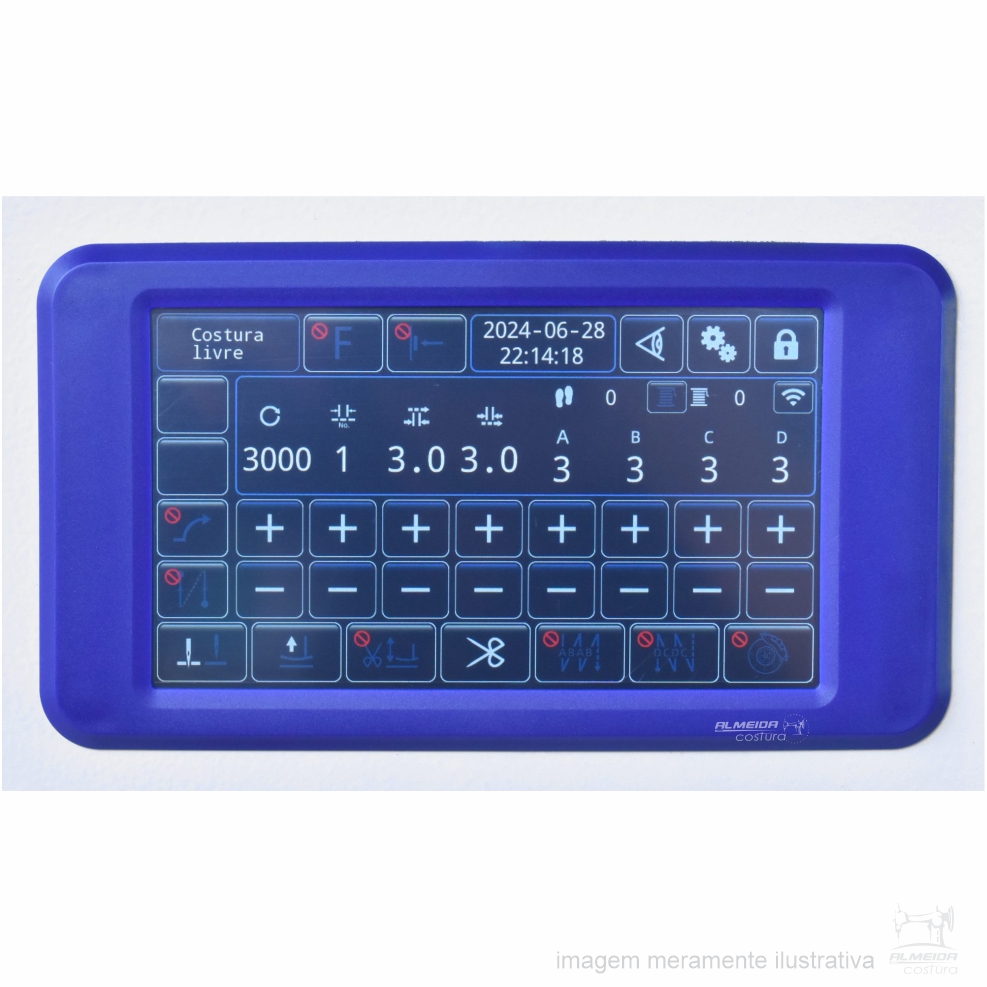

PAINEL TOUCH SCREEN DE 5 POLEGADAS

A máquina possui painel de comando colorido com tela sensível ao toque de aproximadamente 5 polegadas.

A interface em português permite acessar e modificar diferentes parâmetros de operação.

Entre as funções controladas pelo painel estão:

• Velocidade da máquina
• Corte automático de linha
• Levantamento automático do calcador
• Posicionamento da agulha
• Retrocesso
• Diferencial dos transportes
• Padrões de costura
• Contador de peças
• Contador de bobina
• Parâmetros relacionados aos motores de passo

CONTADOR DE PEÇAS

O contador permite acompanhar a quantidade de operações ou peças produzidas.

Esse recurso pode auxiliar no controle de:

• Produção diária
• Lotes
• Metas de trabalho
• Quantidade de ciclos
• Organização do processo produtivo

CONTADOR PROGRAMÁVEL DE BOBINA

O contador de bobina pode ser configurado para auxiliar na previsão da troca da bobina antes que a linha inferior termine.

Esse recurso ajuda a reduzir:

• Interrupções inesperadas
• Costuras incompletas
• Perda de tempo durante a produção
• Necessidade de verificar constantemente a bobina

O contador trabalha com uma estimativa programada. A quantidade real pode variar conforme o comprimento do ponto, a linha e a operação realizada.

CORTE AUTOMÁTICO DE LINHA

O sistema realiza o corte das linhas ao final da costura, conforme a programação selecionada.

Esse recurso pode:

• Reduzir o uso de tesoura manual
• Diminuir movimentos repetitivos
• Agilizar a retirada da peça
• Reduzir sobras de linha
• Tornar o ciclo de trabalho mais contínuo

LEVANTAMENTO AUTOMÁTICO DO CALCADOR

O levantamento automático facilita:

• Inserção do material
• Reposicionamento da peça
• Mudanças de direção
• Retirada do produto após o corte
• Operações repetitivas

O recurso ajuda a diminuir movimentos manuais e a fadiga do operador.

POSICIONADOR DE AGULHA

O posicionador permite configurar a parada da agulha:

• Em cima
• Embaixo

A parada com a agulha embaixo facilita curvas e reposicionamentos sem perder a referência da costura.

A parada com a agulha em cima facilita a retirada da peça.

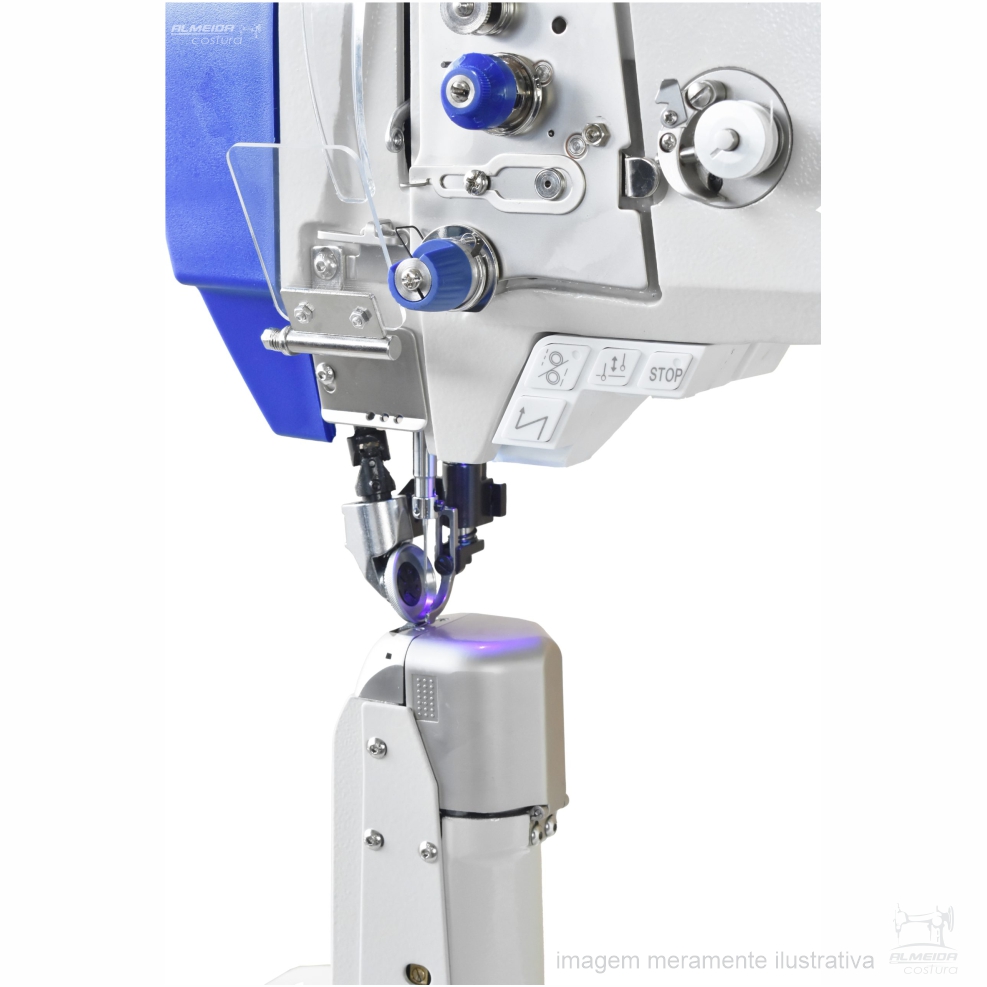

CONTROLE DE TECLAS PRÓXIMO À AGULHA

Próximo à barra da agulha, a máquina possui um conjunto de teclas de acesso rápido.

Entre as funções informadas estão:

• Ponto a ponto
• Meio ponto
• Retrocesso manual
• Controle de funções auxiliares

Esses comandos permitem realizar ajustes durante a operação sem acessar constantemente o painel principal.

ILUMINAÇÃO LED BRANCA E ULTRAVIOLETA

A máquina possui duas opções de iluminação na região de costura:

• Luminária LED branca
• Luminária ultravioleta

A intensidade da iluminação pode ser ajustada conforme a cor do material e a necessidade de visualização.

A luz branca auxilia na visualização geral da costura. A iluminação ultravioleta pode ajudar a destacar determinadas marcações ou referências compatíveis com esse tipo de luz.

PADRÕES DE COSTURA PERSONALIZADOS

O sistema eletrônico com motores de passo permite criar padrões de costura com repetições programadas de pontos.

Esse recurso pode ser utilizado para desenvolver:

• Sequências decorativas
• Repetições de pontos
• Acabamentos diferenciados
• Padrões personalizados
• Operações padronizadas

A disponibilidade e a forma de criação de cada padrão devem seguir as opções do painel e as orientações do fabricante.

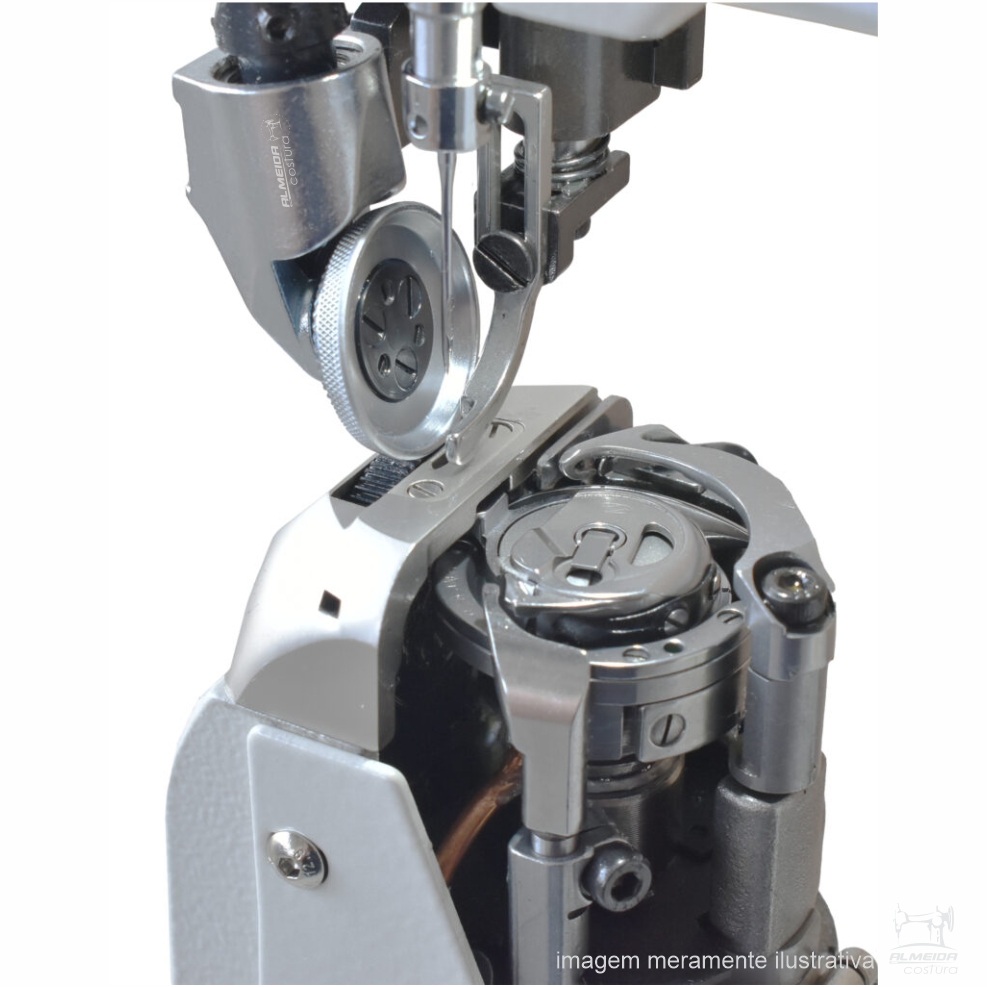

LANÇADEIRA PEQUENA VERTICAL

A máquina utiliza lançadeira pequena vertical.

Esse conjunto participa da formação do ponto e trabalha com a bobina de linha inferior.

A lançadeira possui reservatório de óleo dedicado à sua lubrificação, conforme a configuração informada para o modelo.

É necessário verificar periodicamente:

• Nível do óleo
• Limpeza da região
• Estado da bobina
• Passagem da linha
• Presença de fiapos
• Funcionamento do mecanismo

FAIXA DE LINHAS INFORMADA

A ficha do equipamento informa utilização com linhas na faixa de:

• Linha nº 90
• Até linha nº 20

A escolha deve considerar:

• Material costurado
• Numeração da agulha
• Espessura do fio
• Acabamento desejado
• Capacidade da lançadeira
• Regulagem das tensões

SISTEMA DE AGULHA

A especificação informa o sistema:

• DPX5

A numeração da agulha deve ser escolhida conforme o material e a linha.

Antes da substituição, confirme:

• Sistema correto
• Numeração
• Tipo de ponta
• Diâmetro da linha
• Quantidade de camadas
• Capacidade do equipamento

ESPECIFICAÇÕES TÉCNICAS

• Marca: Lanmax
• Modelo: LM-9921-STM-D4
• Tipo: máquina industrial tipo coluna eletrônica
• Quantidade de agulhas: 1
• Sistema de transporte: triplo por rodízios
• Transporte: agulha, rodízio superior e rodízio inferior
• Motores de passo: 3 independentes
• Motor principal: Direct Drive servoelétrico
• Potência do motor: 750W
• Velocidade máxima: 3.000 pontos por minuto
• Sistema de agulha: DPX5
• Altura máxima do calcador informada: 7 mm
• Tipo de lançadeira: pequena vertical
• Lubrificação da lançadeira: reservatório de óleo
• Corte de linha: automático
• Levantamento do calcador: automático
• Retrocesso: automático e manual
• Posicionador de agulha: sim
• Painel: Touch Screen colorido
• Tamanho do painel: aproximadamente 5 polegadas
• Idioma da interface: português
• Iluminação: LED branca e ultravioleta
• Ajuste de intensidade da iluminação: sim
• Contador de peças: sim
• Contador programável de bobina: sim
• Enchedor de bobina: sim
• Criação de padrões de costura: sim
• Faixa de linha informada: nº 90 a nº 20
• Aplicação: couro, sintéticos e materiais compatíveis
• Uso indicado: profissional e industrial
• Garantia informada pelo fabricante: 1 ano

ITENS INCLUSOS

A composição exata do conjunto deve ser conferida na condição comercial vigente.

O equipamento principal inclui:

• 01 Máquina de Costura Coluna Eletrônica Lanmax LM-9921-STM-D4
• Motor Direct Drive acoplado
• Painel Touch Screen integrado
• Iluminação LED branca e ultravioleta
• Enchedor de bobina incorporado
• Componentes básicos fornecidos pelo fabricante

Mesa, estante, acessórios, agulhas adicionais e demais componentes devem ser considerados inclusos somente quando estiverem expressamente informados na oferta.

NÃO ACOMPANHA

Salvo quando informado separadamente:

• Linhas
• Couro
• Materiais para teste
• Agulhas adicionais
• Calcadores especiais
• Rodízios adicionais
• Guias
• Aparelhos especiais
• Ferramentas profissionais
• Instalação elétrica
• Treinamento
• Entrega e montagem no local

DESCRIÇÃO COMPLETA

A Máquina de Costura Coluna Eletrônica Lanmax LM-9921-STM-D4 combina estrutura tipo coluna, transporte triplo por rodízios e controle eletrônico independente para realizar costuras profissionais em couro, sintéticos e peças tridimensionais.

Seu formato elevado facilita a movimentação de bolsas, calçados, palmilhas, luvas, cintos e outros artigos que apresentam curvas, cantos ou áreas estreitas.

Em uma máquina plana convencional, determinadas partes da peça podem ficar apoiadas de maneira inadequada ou limitar os movimentos do operador. A coluna oferece maior espaço ao redor da área de costura, permitindo girar e reposicionar o produto com mais liberdade.

O sistema de transporte utiliza a agulha, o rodízio superior e o rodízio inferior para conduzir o material.

Cada elemento é controlado com o apoio de motores de passo independentes. O diferencial entre os rodízios pode ser alterado eletronicamente pelo painel, permitindo adaptar o transporte ao tipo de material e à operação executada.

Essa configuração também contribui para aproximar o comprimento dos pontos da costura reta e do retrocesso.

O motor principal Direct Drive possui potência de 750W e permite velocidade máxima de até 3.000 pontos por minuto.

Como o motor está integrado ao cabeçote, a transmissão é direta e trabalha em conjunto com os recursos eletrônicos da máquina.

O painel Touch Screen colorido de 5 polegadas possui interface em português e permite modificar os principais parâmetros de funcionamento.

Entre os recursos disponíveis estão corte automático de linha, levantamento automático do calcador, posicionamento da agulha, controle de velocidade, retrocesso, contador de peças e contador programável de bobina.

O contador de bobina ajuda o operador a antecipar a substituição antes que a linha inferior termine durante uma costura.

Próximo à barra da agulha, comandos de acesso rápido permitem executar funções como ponto a ponto, meio ponto e retrocesso manual.

A iluminação branca facilita a visualização geral da área de costura. A iluminação ultravioleta pode ser utilizada para destacar determinadas marcações, conforme o material e o processo adotado.

A máquina também permite criar padrões decorativos utilizando repetições de pontos programadas pelo sistema eletrônico.

Esse conjunto de recursos torna a LM-9921-STM-D4 adequada para produções que exigem controle, repetibilidade e acesso facilitado a formatos complexos.

PRINCIPAIS VANTAGENS NA PRODUÇÃO

Os recursos eletrônicos podem reduzir diferentes operações manuais, como:

• Cortar as linhas com tesoura
• Levantar constantemente o calcador
• Posicionar a agulha pelo volante
• Acionar o retrocesso manualmente em todos os ciclos
• Conferir repetidamente a quantidade de linha da bobina
• Realizar ajustes mecânicos frequentes no diferencial
• Controlar a produção sem contador

A combinação entre automação e transporte independente pode contribuir para uma produção mais contínua e padronizada.

DICA DE USO

Antes de iniciar a produção, faça testes com retalhos do mesmo material e com a mesma quantidade de camadas da peça definitiva.

Ajuste gradualmente:

• Velocidade
• Comprimento do ponto
• Diferencial dos rodízios
• Pressão do calcador
• Tensão da linha superior
• Tensão da bobina
• Numeração da agulha
• Tipo de ponta
• Corte de linha
• Retrocesso
• Posicionamento da agulha

Em curvas fechadas, cantos ou mudanças de espessura, reduza a velocidade e reposicione o material de maneira gradual.

CUIDADOS E MANUTENÇÃO

• Verifique o reservatório de óleo da lançadeira
• Utilize óleo adequado para máquina industrial
• Retire resíduos de couro, tecido e linha
• Mantenha os rodízios limpos
• Verifique regularmente a condição das agulhas
• Não utilize agulhas tortas
• Faça a limpeza da lançadeira
• Proteja o painel contra líquidos
• Não obstrua a ventilação do motor
• Não force materiais acima da capacidade da máquina
• Desligue o equipamento antes da limpeza
• Faça manutenção preventiva com técnico especializado
• Não altere parâmetros técnicos sem conhecer sua função

CUIDADOS COM A INSTALAÇÃO ELÉTRICA

A tensão elétrica do equipamento deve ser confirmada na placa de identificação e na condição comercial antes da instalação.

Utilize:

• Tomada adequada
• Aterramento
• Circuito dimensionado para o equipamento
• Proteção elétrica compatível
• Instalação sem adaptações improvisadas

Em caso de dúvida, consulte um profissional qualificado.

OBSERVAÇÃO IMPORTANTE

Este anúncio refere-se à Máquina de Costura Coluna Eletrônica Lanmax LM-9921-STM-D4, com 1 agulha, transporte triplo por rodízios, motor Direct Drive de 750W e três motores de passo independentes.

A indicação para couro, sintéticos e outros materiais depende da espessura, densidade, quantidade de camadas, linha, agulha, tipo de ponta e regulagem utilizada.

A ficha informa sistema de agulha DPX5, lançadeira pequena vertical, altura máxima de calcador de 7 mm e faixa de linhas nº 90 a nº 20.

A tensão elétrica, a composição do conjunto com mesa e estante e os acessórios fornecidos devem ser confirmados antes da compra.

A garantia informada no material do fabricante é de 1 ano, sujeita às condições estabelecidas para o equipamento.

Detalhes do painel, comandos, acabamento e acessórios podem variar conforme o lote ou atualização do fabricante.

Imagem meramente ilustrativa.
