PRINCIPAIS BENEFÍCIOS

• Referência técnica Pegasus 208526
• Código posterior 323-502-011
• Componente específico do mecanismo do calcador
• Sustenta e articula o calcador da máquina
• Aplicação em diferentes overloques/interlocks Pegasus
• Indicado para reposição e manutenção
• Facilita a identificação correta da peça pelo Parts List

COMPATIBILIDADE CONFIRMADA

Pegasus L32 / L52

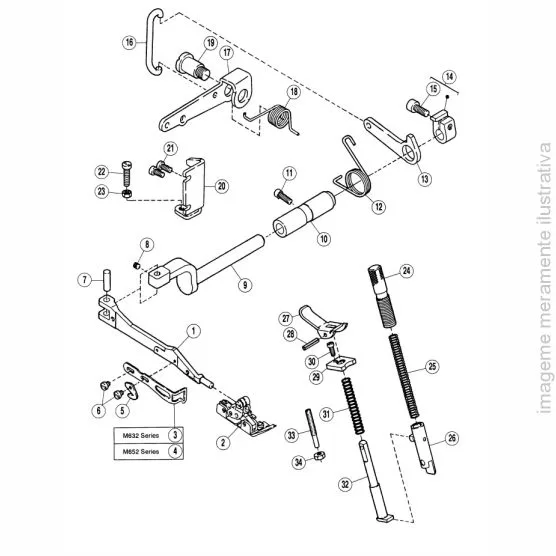

O catálogo técnico das séries L32 e L52 lista diretamente:

208526 — Presser Arm

como item 22 do mecanismo do calcador.

Pegasus M632 / M652

O Parts Book da família M632 / M652 também registra:

208526 — Presser Arm

como primeiro componente do mecanismo do calcador.

Séries antigas Pegasus

A mesma referência aparece em catálogo abrangendo:

503-4
504-4
505-4
512-4
514-4
515-4
516-4

como Presser Arm 208526.

Portanto, há base técnica suficiente para anunciar a peça para diferentes máquinas Pegasus antigas que utilizem exatamente essa referência.

IDENTIFICAÇÃO TÉCNICA

Marca de aplicação: Pegasus
Referência original: 208526
Código posterior: 323-502-011
Nome técnico: Presser Arm
Nome em português: Braço do calcador / suporte do calcador
Tipo: Componente mecânico
Sistema: Mecanismo do calcador
Máquina: Overlock / interlock industrial
NCM: 8452.90.99

CÓDIGO 323-502-011

A documentação Pegasus possui uma tabela de conversão denominada Cross Number Index, que relaciona referências antigas aos novos códigos de produto.

Nessa tabela:

208526 → 323-502-011

e a descrição permanece Presser Arm.

Por isso, 323-502-011 pode ser cadastrado como referência alternativa confirmada.

Referências confirmadas

208526
323-502-011

Esses são os dois códigos que eu utilizaria no cadastro e no SEO.

FUNÇÃO

O braço 208526 integra o conjunto que sustenta e articula o calcador da máquina.

No Parts List ele aparece diretamente ao lado de componentes como:

208534 / 208534A — eixo do mecanismo do calcador
208535 — bucha
208549 — pino
208537 / 208537-91 — barra do calcador completa
208598 — alavanca manual de levantamento.

O calcador completo é instalado e trabalha associado ao braço, enquanto o mecanismo de levantamento movimenta esse conjunto para permitir a colocação e retirada do material.

Portanto, a função da 208526 é melhor descrita como:

suporte e articulação do calcador

e não simplesmente como peça para “fixar” o calcador.

NÃO CONFUNDIR COM O CALCADOR COMPLETO

No catálogo Pegasus aparecem separadamente:

208526 — Presser Arm

e

XXXXXX — Presser Foot Complete

O código do calcador completo depende da configuração/bitola da máquina.

Portanto:

208526 = braço/suporte do calcador
não = calcador completo

NÃO CONFUNDIR COM A BARRA DO CALCADOR

Também aparece separadamente:

208537 / 208537-91 — Presser Bar Complete

A barra do calcador e o braço do calcador são componentes distintos do mesmo mecanismo.

208526 / 323-502-011 = mesmo item confirmado

209678 = peça relacionada de outra geração, confirmar antes de substituir.

Compatível com máquinas que utilizem especificamente a referência 208526 / 323-502-011.

APLICAÇÃO

Indicada para:

• Overloques industriais Pegasus compatíveis
• Interlocks industriais Pegasus compatíveis
• Pegasus L32 / L52
• Pegasus M632 / M652
• Séries antigas Pegasus compatíveis
• Reposição do braço do calcador
• Manutenção do mecanismo de levantamento do calcador
• Máquinas que utilizem 208526 ou 323-502-011

DESCRIÇÃO COMPLETA

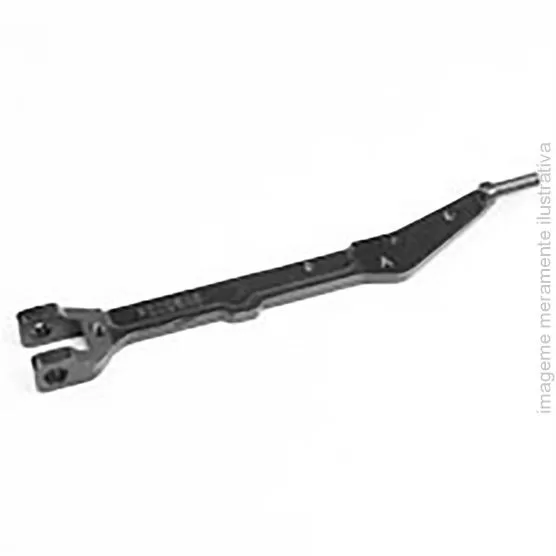

O Braço do Calcador Pegasus 208526 é uma peça mecânica utilizada no sistema de apoio e levantamento do calcador de máquinas overlock e interlock industriais compatíveis.

Nos Parts Catalogs Pegasus, o componente é identificado oficialmente como Presser Arm. A referência aparece no mecanismo do calcador das famílias L32/L52 e M632/M652, além de antigas séries 503, 504, 505, 512, 514, 515 e 516 em configurações compatíveis.

O braço trabalha associado ao eixo, pino, barra do calcador e ao próprio calcador, formando parte do conjunto responsável por manter o calcador posicionado e permitir seu movimento de levantamento.

A documentação Pegasus também registra a atualização da referência antiga 208526 para o código 323-502-011, mantendo a descrição técnica Presser Arm.

É importante não confundir essa peça com o calcador completo ou com a barra do calcador, pois esses componentes possuem códigos próprios.

Também não é recomendado considerar automaticamente a referência 209678 como equivalente. Ela aparece relacionada comercialmente a gerações posteriores, principalmente Pegasus M700, enquanto a correspondência oficial encontrada para a 208526 é 323-502-011.

Antes da compra, confira o modelo e a subclasse completos da máquina e confirme a referência no Parts List correspondente.

OBSERVAÇÃO

Antes da compra, confira:

Referência: 208526
Código alternativo confirmado: 323-502-011
Marca da máquina: Pegasus
Modelo e subclasse completos
Formato do braço atualmente instalado

Não confundir com:

calcador completo
barra do calcador
braço 209678 de outras gerações
