PRINCIPAIS BENEFÍCIOS

A vareta participa da transmissão do movimento dentro do mecanismo de corte, conectando componentes responsáveis pelo acionamento da faca.

Quando corretamente instalada e regulada, auxilia no funcionamento sincronizado do conjunto de corte de linha.

É indicada para substituir peças empenadas, quebradas, desgastadas ou com folgas que impeçam a movimentação correta do mecanismo.

A referência 135-15408 facilita a identificação da peça e reduz o risco de utilizar componentes semelhantes, porém incompatíveis.

COMPATIBILIDADE

A referência 135-15408 aparece relacionada às seguintes máquinas:

Juki LK-1850
Juki LK-1850C
Juki LK-1851C-555

Também aparece comercialmente associada a máquinas equivalentes como:

Jack JK-1850
Zoje ZJ-1850
Taking TK-1850

A aplicação em outras máquinas da série 1850 deve ser confirmada pelo modelo completo, subclasse, catálogo de peças e comparação física com o componente retirado da máquina.

Não considerar universal para qualquer travete série 1850.

CÓDIGO DA PEÇA

A referência principal é:

135-15408

Também pode aparecer escrita como:

13515408

Alguns fornecedores utilizam códigos internos, como JZ-20113, mas a referência técnica principal para identificação permanece 135-15408.

DENOMINAÇÃO TÉCNICA

Nas fontes fornecidas, a peça aparece com diferentes denominações técnicas relacionadas ao mesmo mecanismo:

Connecting Rod, Large – vareta ou biela de conexão grande.

Knife Driving Bar, Large – barra grande de acionamento da faca.

Thread Trimmer/Knife Driving Connecting Rod, Large – vareta grande de conexão do mecanismo de corte de linha/faca.

Por isso, uma descrição tecnicamente mais precisa é Vareta de Conexão / Barra de Acionamento da Faca para Travete Série 1850.

CONHECIDA TAMBÉM COMO

A peça pode ser encontrada pelos nomes vareta de conexão 135-15408, barra de acionamento da faca, biela da faca da travete, connecting rod large, knife driving bar, vareta do corte de linha, barra da faca LK-1850 ou vareta travete 1850.

FUNÇÃO DA VARETA

A vareta transmite movimento entre os componentes do mecanismo de corte.

Quando o sistema de corte é acionado, a peça realiza um movimento mecânico que movimenta a barra ou conjunto correspondente da faca.

Esse deslocamento permite que o mecanismo execute a operação prevista pela máquina, especialmente nas configurações que possuem sistema de corte de linha.

A peça precisa trabalhar alinhada e sem folgas excessivas para que o movimento seja transmitido corretamente.

RELAÇÃO COM O MECANISMO DA FACA

O mecanismo de corte das travetes utiliza diferentes componentes trabalhando em conjunto, como barras, articulações, parafusos, eixos e facas.

A referência 135-15408 está relacionada diretamente ao acionamento desse conjunto.

Se a vareta estiver empenada, quebrada ou com pontos de articulação desgastados, o movimento pode deixar de alcançar corretamente a faca.

Isso pode provocar corte incompleto, atraso no acionamento ou ausência de movimento no mecanismo.

QUANDO SUBSTITUIR

A troca pode ser necessária quando a peça apresentar:

• Empenamento
• Quebra
• Trinca
• Desgaste nos pontos de articulação
• Furos ovalizados
• Folga excessiva
• Oxidação
• Deformação
• Dificuldade de movimentação
• Danos provocados por travamento do mecanismo

Antes da substituição, devem ser verificados também os componentes ligados à vareta.

POSSÍVEIS SINAIS DE PROBLEMA

Uma vareta danificada ou fora de regulagem pode contribuir para:

• Faca não acionando
• Corte de linha incompleto
• Movimento irregular da faca
• Ruído no mecanismo
• Travamento
• Folga durante o acionamento
• Atraso no corte
• Dificuldade de retorno do conjunto

Esses sintomas também podem ser causados por facas, molas, eixos, articulações ou regulagem incorreta.

O mecanismo completo deve ser avaliado antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

• Produto: vareta de conexão / barra de acionamento da faca
• Referência: 135-15408
• Código sem hífen: 13515408
• Denominação técnica: Connecting Rod, Large / Knife Driving Bar, Large
• Aplicação: máquina travete industrial
• Série principal: 1850
• Marca principal relacionada: Juki
• Modelos relacionados: LK-1850, LK-1850C e LK-1851C-555
• Outras máquinas relacionadas: Jack JK-1850, Zoje ZJ-1850 e Taking TK-1850
• Sistema relacionado: corte de linha / acionamento da faca
• Instalação: mecânica com regulagem
• Uso indicado: manutenção e reposição
• Forma de venda: unidade

As medidas e a composição exata do material não foram informadas nas referências fornecidas.

ITEM INCLUSO

Este anúncio inclui 01 Vareta de Conexão / Barra de Acionamento da Faca para Travete Série 1850 – 135-15408.

NÃO ACOMPANHA

Não acompanham máquina travete, faca móvel, faca fixa, eixos, molas, parafusos adicionais, articulações, ferramentas, instalação ou regulagem técnica.

Considere como incluso somente o componente descrito na oferta.

DESCRIÇÃO COMPLETA

A Vareta de Conexão para Travete Série 1850 – 135-15408 é uma peça de reposição utilizada no conjunto mecânico responsável pelo acionamento da faca e do sistema de corte de linha em máquinas industriais compatíveis.

Nas referências técnicas fornecidas, o código 135-15408 aparece na documentação da Juki LK-1850 e LK-1850C e é identificado por fornecedores especializados como Connecting Rod, Large e Knife Driving Bar, Large.

A peça também é descrita como Thread Trimmer/Knife Driving Connecting Rod, reforçando sua aplicação no mecanismo de corte.

Durante o ciclo da máquina, o sistema precisa transmitir um movimento específico até a faca. A vareta atua como elemento de ligação, transferindo o deslocamento de uma parte do mecanismo para outra.

Por trabalhar continuamente em movimentos repetitivos, seus pontos de articulação podem apresentar desgaste com o tempo.

Uma folga excessiva pode fazer com que parte do movimento seja perdida antes de chegar à faca. Isso pode prejudicar o momento e a amplitude do corte.

Da mesma forma, uma peça empenada pode trabalhar fora do alinhamento, causando atrito ou travamento.

A referência 135-15408 está relacionada principalmente à Juki LK-1850, mas também aparece comercialmente aplicada a máquinas baseadas no mesmo projeto, como Jack JK-1850, Zoje ZJ-1850 e Taking TK-1850.

Mesmo assim, a confirmação deve ser realizada pelo código e pela comparação da peça antiga, pois diferentes subclasses podem apresentar alterações no conjunto interno.

DICA DE INSTALAÇÃO

Desligue completamente a máquina antes de iniciar a desmontagem.

Antes de retirar a vareta antiga, registre fotos da posição e observe todos os pontos de articulação.

Compare a nova peça com a anterior, verificando:

• Comprimento
• Curvatura
• Posição dos furos
• Pontos de conexão
• Formato das extremidades
• Referência 135-15408

Instale inicialmente sem realizar o aperto definitivo.

Movimente o mecanismo manualmente e confirme se a vareta trabalha livremente durante todo o curso.

Depois da regulagem, verifique o acionamento da faca antes de testar a máquina em velocidade normal.

DICA DE REGULAGEM

Após a instalação, confira se o mecanismo executa todo o curso sem travamentos.

Verifique também:

• Posição da faca
• Folgas nas articulações
• Parafusos de conexão
• Movimento de retorno
• Sincronismo do corte
• Componentes próximos

Não tente compensar incompatibilidades dobrando a vareta.

Caso a peça não alcance corretamente os pontos de conexão, confirme novamente a referência.

CUIDADOS E MANUTENÇÃO

Mantenha o mecanismo limpo e livre de resíduos de linha e tecido.

Verifique periodicamente os pontos de articulação e os parafusos de fixação.

Não opere a máquina caso a vareta esteja torta ou presa.

Quando houver travamento no sistema da faca, identifique a causa antes de continuar acionando a máquina, pois o esforço excessivo pode deformar outras peças.

A lubrificação deve seguir os pontos indicados para o equipamento.

OBSERVAÇÃO IMPORTANTE

Este anúncio refere-se à Vareta de Conexão / Barra de Acionamento da Faca para Travete Série 1850 – 135-15408.

As fontes fornecidas identificam a peça como Connecting Rod, Large, Knife Driving Bar, Large e como componente do mecanismo de Thread Trimmer/Knife Driving. Portanto, a função está ligada ao acionamento da faca/corte de linha e não deve ser cadastrada apenas como uma vareta genérica.

A aplicação principal está relacionada às Juki LK-1850 e LK-1850C, além de máquinas equivalentes compatíveis.

Produto de reposição. Não considerar original Juki ou de outra marca, salvo quando essa informação estiver expressamente indicada na oferta.

A gravação, tonalidade e acabamento podem variar conforme o fabricante ou lote.

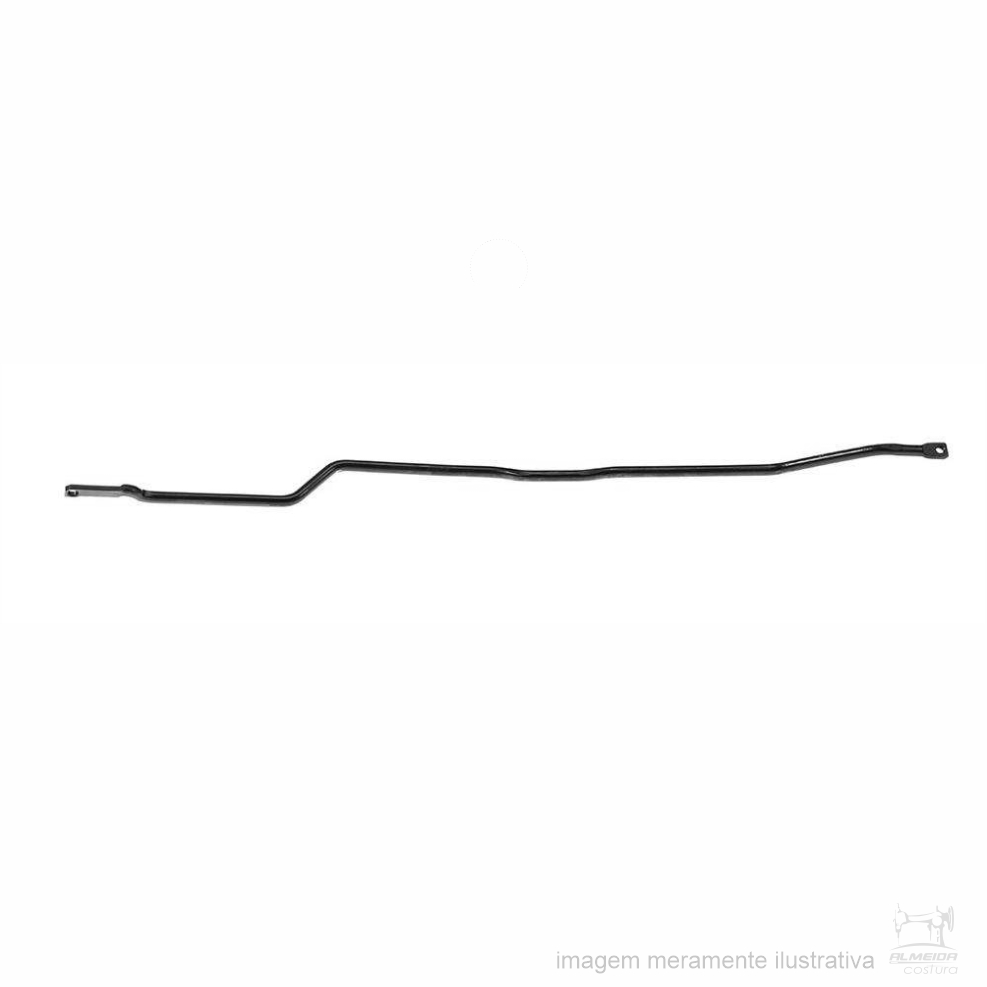

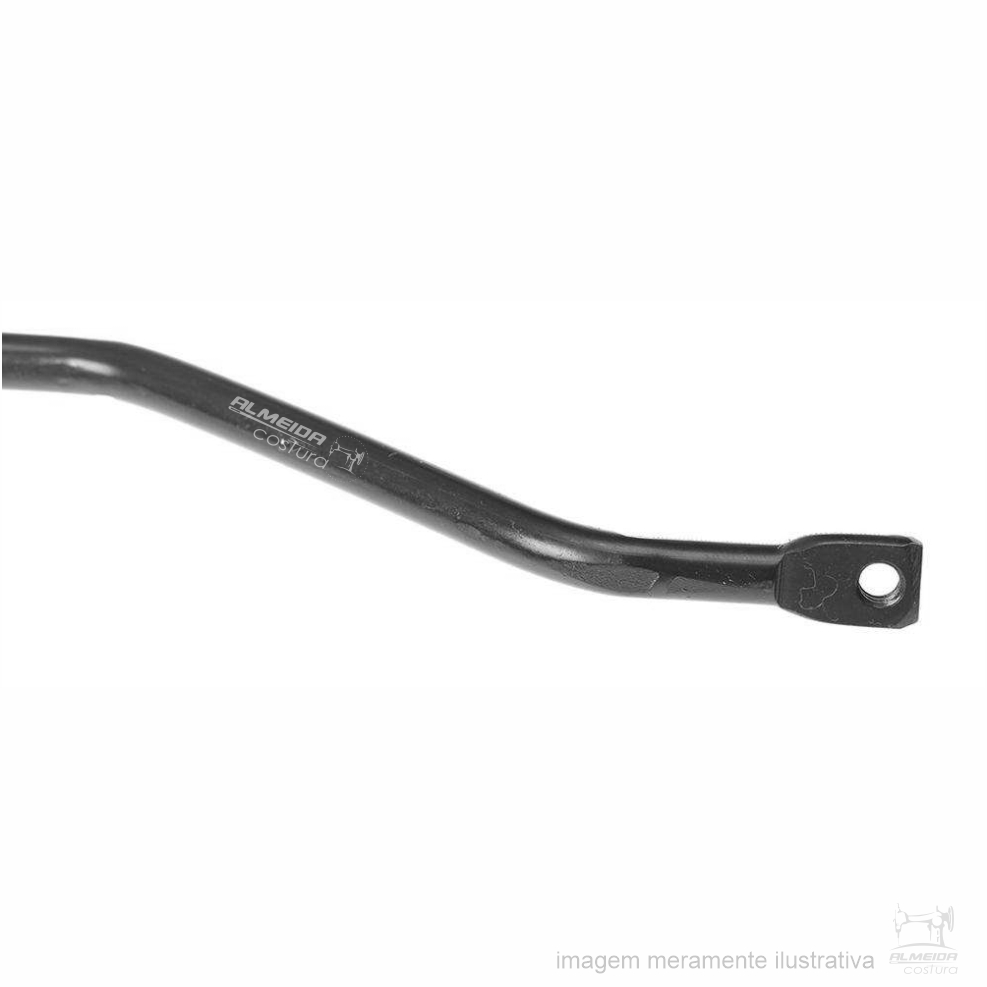

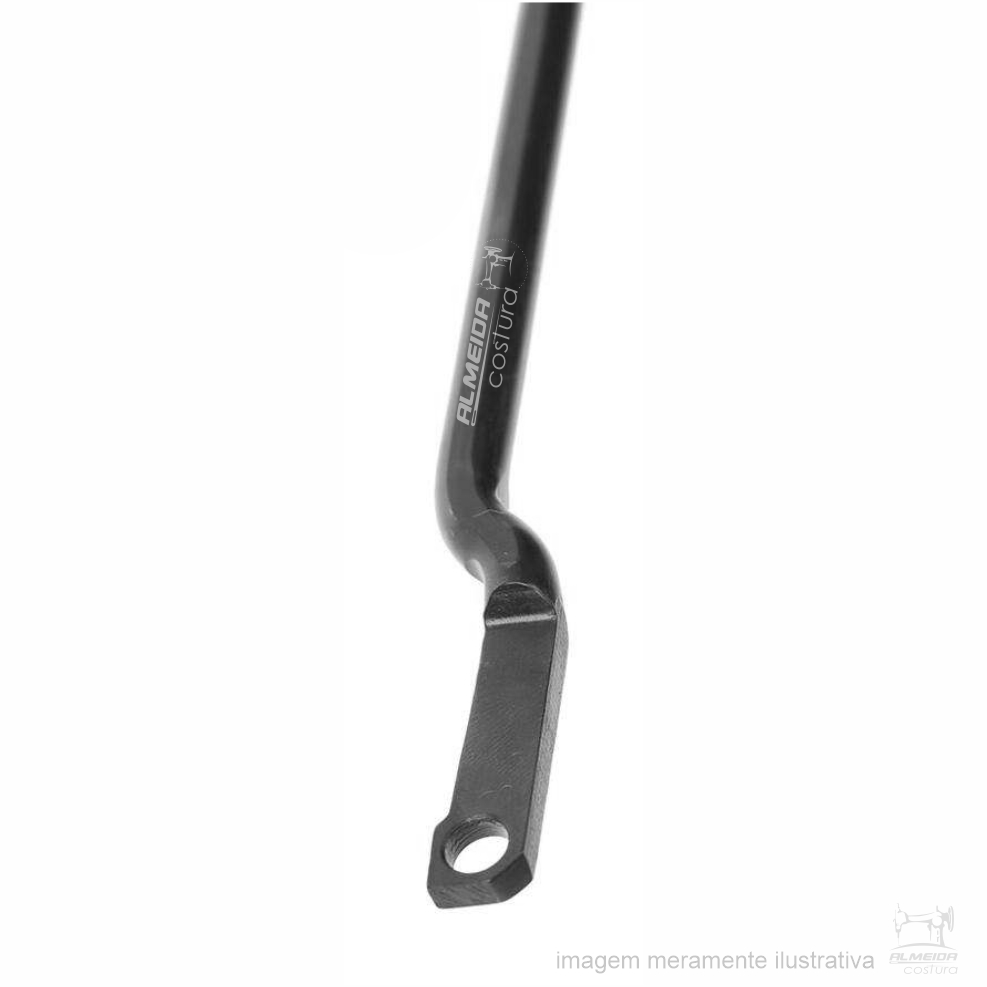

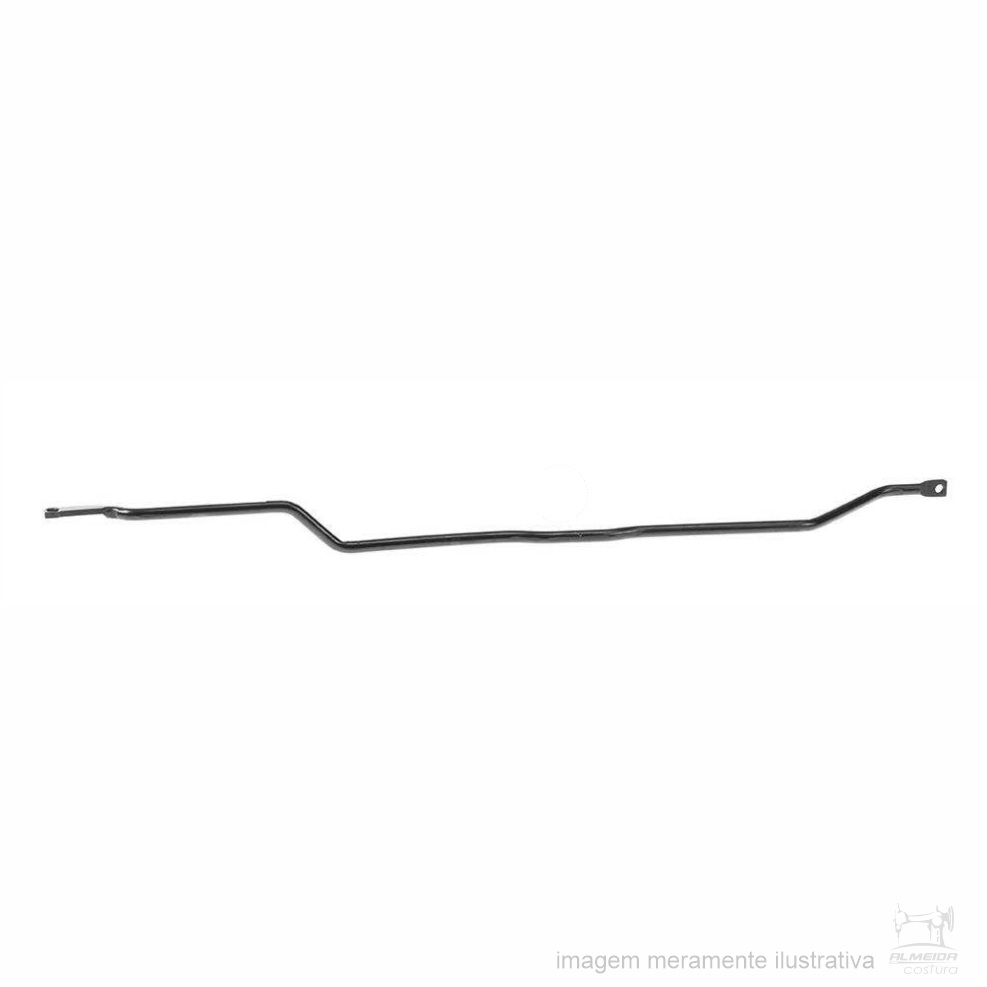

Imagem meramente ilustrativa.
