PRINCIPAIS BENEFÍCIOS

✔ Permite regular a tensão da linha superior
✔ Ajuda na formação equilibrada do ponto
✔ Conjunto completo para reposição do sistema de tensão
✔ Possui discos responsáveis pelo controle da passagem da linha
✔ Inclui mola compensadora do sistema de tensão
✔ Referência 110-18959
✔ Aplicação confirmada na Juki DDL-5550 e DDL-5550N

IDENTIFICAÇÃO

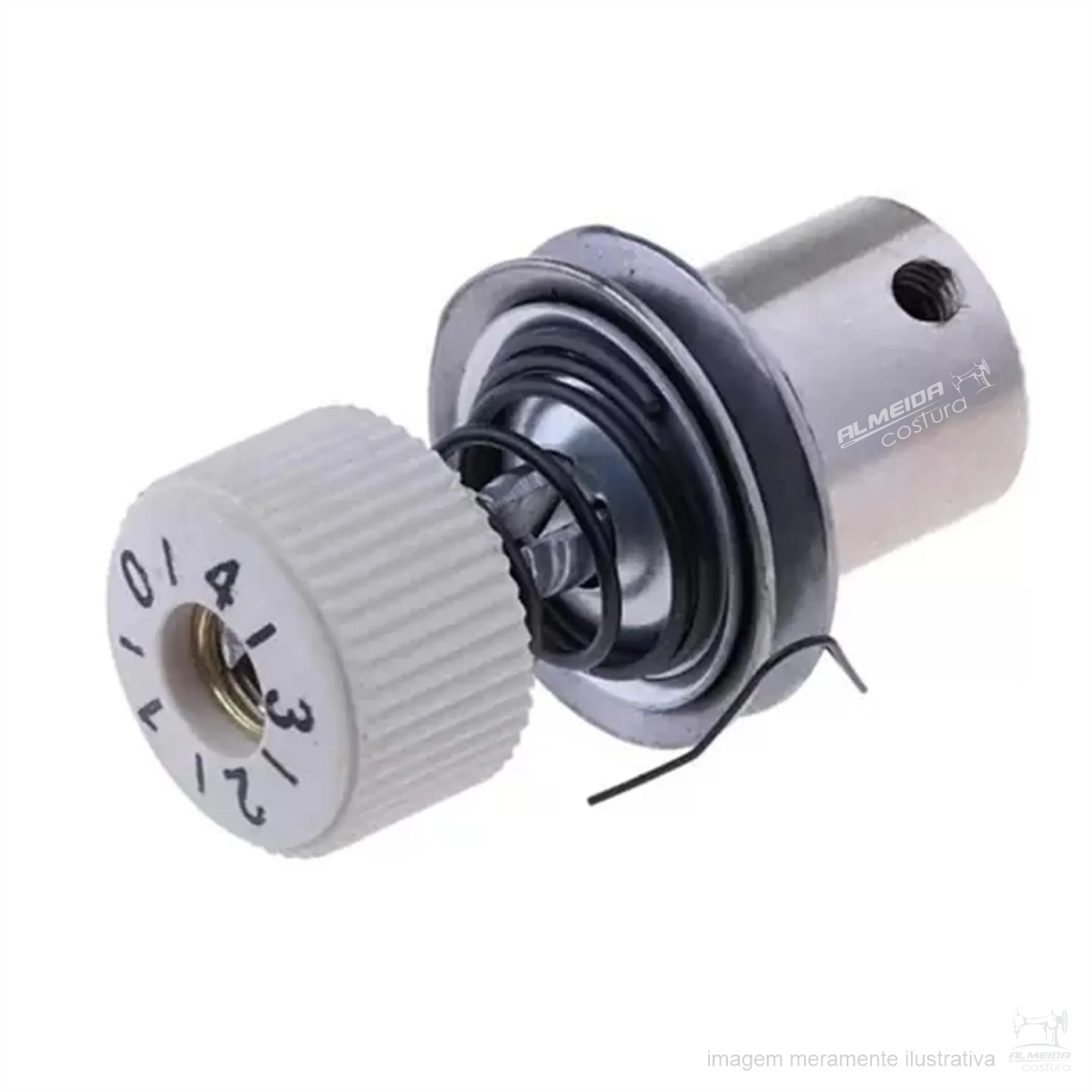

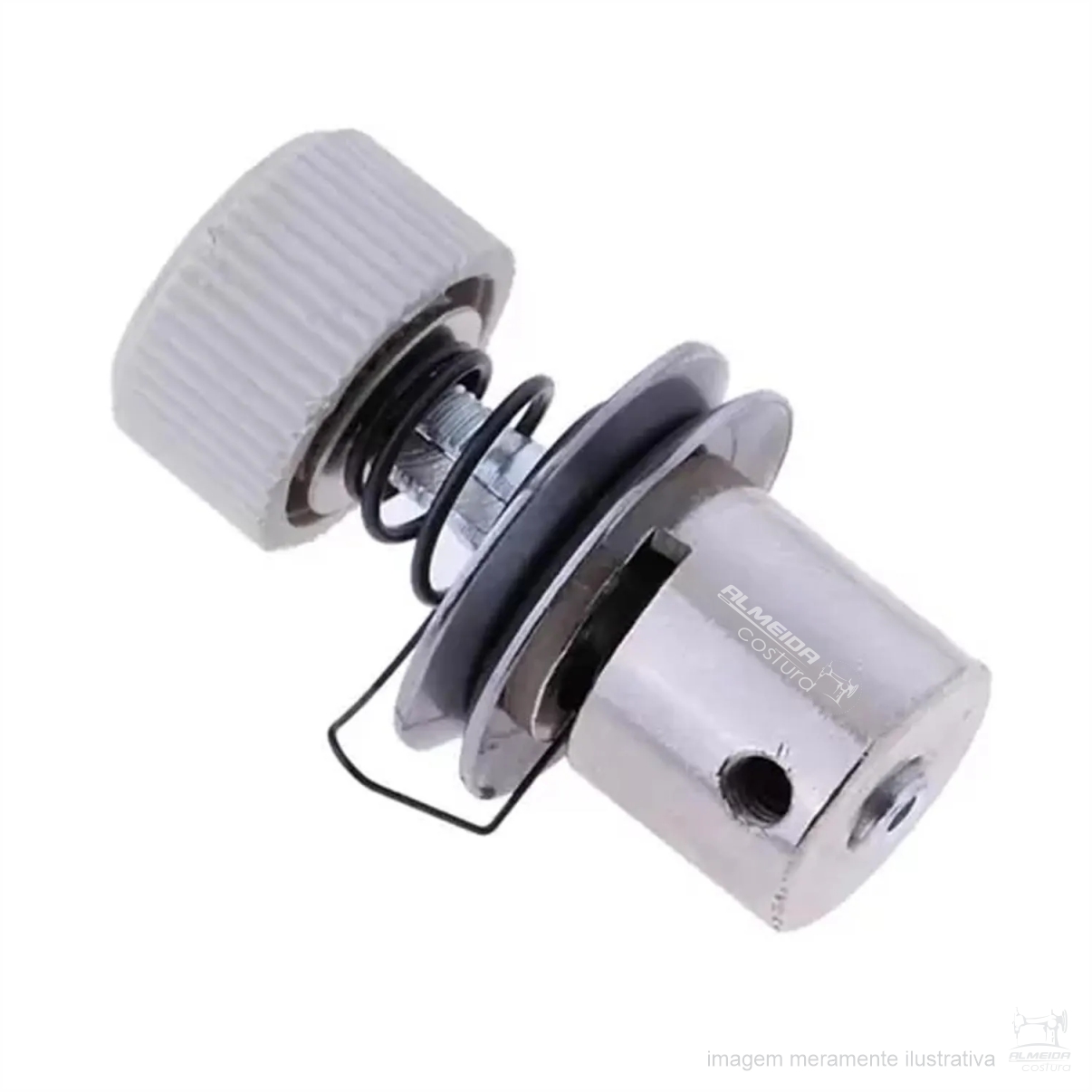

Produto: Tensor de linha completo
Referência: 110-18959
Nome técnico: Thread Tension Assembly
Aplicação: Máquina de costura reta industrial
Tipo de máquina: Reta industrial de 1 agulha / ponto fixo
Referência relacionada à marca: Juki
NCM: 8452.90.99

COMPATIBILIDADE CONFIRMADA

Juki DDL-5550
Juki DDL-5550N

A referência 110-18959 aparece diretamente na documentação técnica da Juki DDL-5550 como conjunto completo do tensor de linha.

OUTRAS APLICAÇÕES ENCONTRADAS

A referência também é comercializada para:

Juki DDL-8500

Além disso, existem tensores no padrão 110-18959 comercializados para diversas máquinas retas industriais de outras marcas.

Importante: para máquinas diferentes dos modelos Juki confirmados acima, compare o tensor antigo, o sistema de fixação e as dimensões antes da compra.

Não considerar a referência 110-18959 automaticamente universal para toda máquina reta industrial.

PARA QUE SERVE O TENSOR DE LINHA?

O tensor controla a resistência aplicada à linha superior enquanto ela percorre o caminho até a agulha.

A linha passa entre os discos do tensor. Ao girar o botão de regulagem, aumenta-se ou diminui-se a pressão exercida pela mola sobre esses discos.

De forma geral:

Mais pressão nos discos = maior tensão da linha

Menos pressão nos discos = menor tensão da linha

Essa regulagem precisa trabalhar em equilíbrio com a linha da bobina para que o entrelaçamento do ponto aconteça corretamente dentro do tecido.

COMO FUNCIONA?

O conjunto possui discos de tensão que pressionam a linha durante a costura.

O botão e a mola permitem alterar a força aplicada sobre esses discos. A mola compensadora também participa do controle da linha durante o ciclo de formação do ponto.

Quando o sistema está corretamente montado e regulado, a linha passa pelo tensor com resistência controlada, seguindo então para o estica-fio e para a agulha.

O conjunto também possui mecanismo relacionado à liberação dos discos, permitindo aliviar a tensão em determinados momentos do funcionamento da máquina.

COMPONENTES DO CONJUNTO

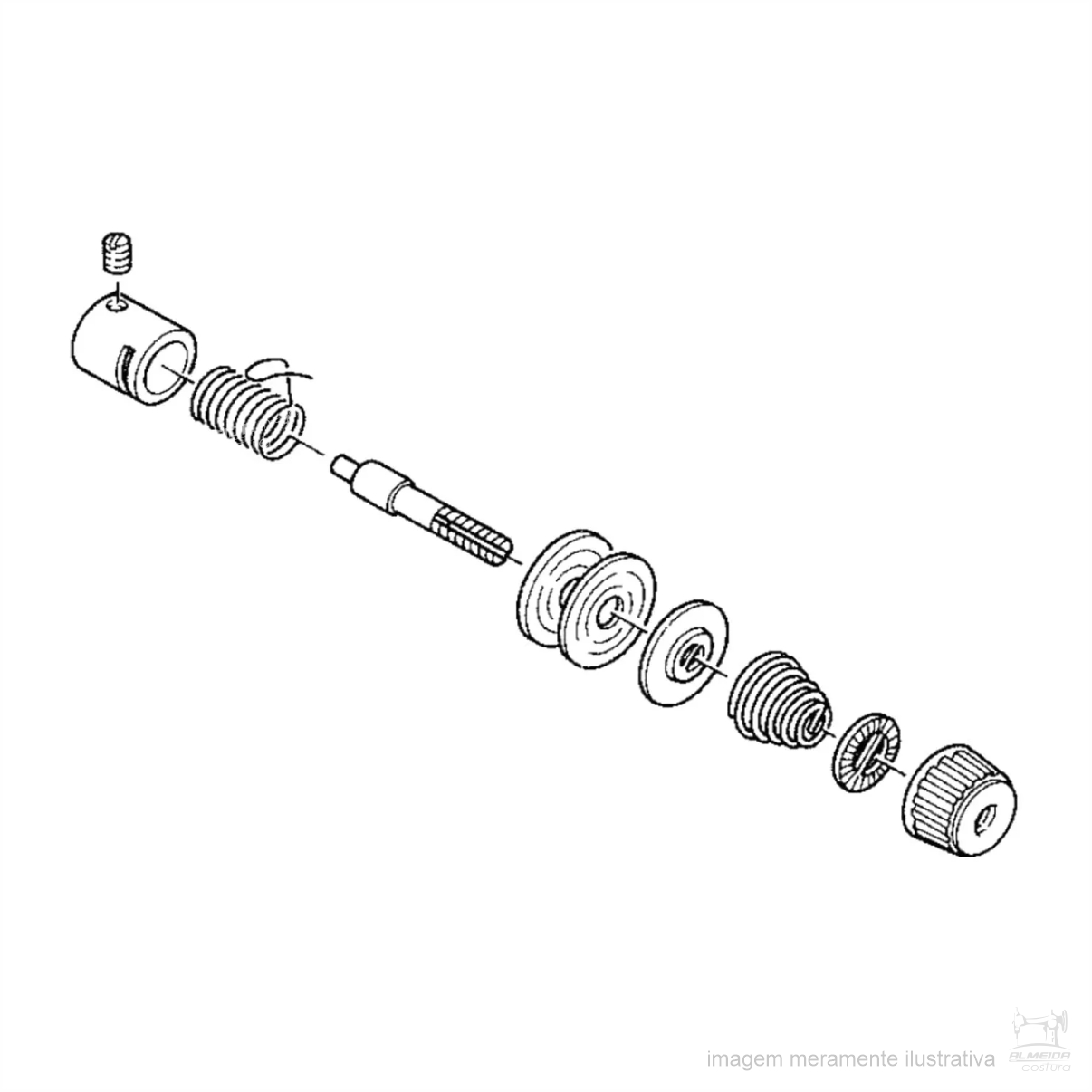

A documentação técnica da referência 110-18959 relaciona no conjunto componentes como:

Porca de regulagem do tensor, limitador dos discos, mola de tensão, suporte dos discos, discos de tensão, pino/eixo do tensor, mola compensadora, base do pino do tensor e pino de liberação da tensão.

A apresentação visual do produto pode variar conforme o fabricante da peça de reposição.

QUANDO PODE SER NECESSÁRIO SUBSTITUIR O TENSOR?

A substituição deve ser considerada quando houver desgaste, quebra ou dano confirmado no conjunto.

Alguns sinais que podem justificar uma inspeção são:

Dificuldade para regular a tensão, botão de regulagem danificado, discos deformados ou marcados, mola quebrada ou sem ação, pino danificado, peças faltando ou conjunto com desgaste excessivo.

Problemas como linha frouxa, linha excessivamente apertada, ponto irregular ou quebra de linha também podem envolver o sistema de tensão, mas não significam necessariamente que o tensor precise ser substituído.

Esses sintomas também podem estar relacionados à passagem incorreta da linha, agulha, linha inadequada, bobina, caixa de bobina, regulagem ou sincronismo da máquina.

CUIDADOS NA INSTALAÇÃO E REGULAGEM

Desligue a máquina da tomada antes de substituir o tensor.

Antes da remoção, observe a posição do conjunto antigo e o caminho correto da linha.

Compare a peça nova com o tensor instalado na máquina, verificando principalmente o sistema de fixação e o comprimento do pino.

Após a instalação, confira se os discos abrem e fecham corretamente e se a linha passa entre eles.

Faça a regulagem inicialmente de maneira gradual.

Não aperte o tensor excessivamente para tentar corrigir outros problemas de costura.

Depois da montagem, faça testes em retalhos do mesmo tecido e utilizando a mesma linha da produção.

Caso não seja possível equilibrar a tensão superior e inferior, verifique também o restante do sistema de formação do ponto.

DESCRIÇÃO COMPLETA

O Tensor de Linha Completo para Costura Reta Industrial 110-18959 é um conjunto mecânico responsável pelo controle da tensão da linha superior durante a formação do ponto.

Na documentação técnica da Juki, a referência 110-18959 é denominada Thread Tension Assembly e aparece no conjunto de componentes da máquina Juki DDL-5550. A aplicação também é confirmada para a DDL-5550N.

O tensor trabalha aplicando uma pressão controlada sobre a linha através de dois discos. A intensidade dessa pressão pode ser ajustada pelo botão do tensor, permitindo adequar a tensão ao tipo de linha, tecido e operação realizada.

Além dos discos de tensão, o conjunto possui outros componentes que participam do controle e da liberação da linha, incluindo mola de tensão, mola compensadora, pino do tensor e pino de liberação.

Quando a tensão superior está corretamente ajustada em relação à tensão da bobina, o entrelaçamento das linhas ocorre de maneira equilibrada dentro do tecido. Uma regulagem inadequada pode resultar em linha aparecendo excessivamente em um dos lados da costura, franzimento, quebra de linha ou formação irregular do ponto.

Entretanto, não é recomendado substituir o tensor apenas com base nesses sintomas, pois problemas semelhantes também podem ser provocados por passagem incorreta da linha, agulha inadequada, linha de má qualidade, bobina, caixa de bobina ou outras regulagens da máquina.

Embora o padrão 110-18959 seja encontrado comercialmente para diversas máquinas retas industriais, a compatibilidade tecnicamente confirmada nesta pesquisa é com as Juki DDL-5550 e DDL-5550N. Há também aplicação comercial documentada para a Juki DDL-8500.

Para outras marcas e modelos, recomenda-se comparar o tensor atualmente instalado antes da compra.

OBSERVAÇÃO

Antes da compra, confira o modelo completo da máquina e compare o tensor antigo com o produto anunciado.

Em caso de dúvida, envie uma foto do tensor instalado e da identificação da máquina para nossa equipe realizar a conferência.
