PRINCIPAIS CARACTERÍSTICAS

• Referência: MK27H
• Nome técnico: Thread Guide
• Nome comercial relacionado: Suporte dos tensores
• Tipo: Placa guia-fio
• Aplicação em galoneira/interlock industrial
• Marca de máquina relacionada: Siruba
• Aplicação confirmada na família F007
• Possui múltiplos rasgos de montagem
• Trabalha junto aos componentes do sistema de tensão das linhas
• Comprimento aproximado: 199 mm
• Altura máxima aproximada: 35 mm

IDENTIFICAÇÃO

Produto: Placa guia-fio / suporte dos tensores
Marca relacionada: Siruba
Referência: MK27H
Nome técnico: Thread Guide
Aplicação: Galoneira / interlock industrial compatível
Série principal relacionada: F007
Comprimento aproximado: 199 mm
Altura máxima aproximada: 35 mm
Peso indicado: aproximadamente 54,5 g
NCM: 8452.90.91
GTIN/EAN:

PARA QUE SERVE?

A MK27H participa do sistema de condução e organização das linhas da máquina.

Ela fica associada ao conjunto onde são instalados componentes de tensão e passagem de linha, ajudando a manter cada linha posicionada no percurso correspondente antes de seguir para os demais mecanismos da galoneira.

A peça trabalha em conjunto com componentes como:

• Tensores de linha
• Conjuntos VK09
• Guias de linha
• Discos de tensão
• Estica-fios
• Demais componentes do enfiamento

POR QUE É CHAMADA DE SUPORTE DOS TENSORES?

No mercado de reposição, essa placa costuma ser identificada como:

Suporte dos tensores

porque os componentes do sistema de tensão são montados na região da placa.

Essa nomenclatura é útil comercialmente e pode permanecer na página.

Entretanto, na identificação técnica Siruba, a MK27H aparece como:

Thread Guide

Por isso, a descrição mais completa é:

Placa guia-fio / suporte do conjunto de tensores

REFERÊNCIA MK27H

A referência confirmada para a peça apresentada é:

MK27H

Essa referência aparece diretamente nos Parts Lists das famílias:

• F007J / F007JD
• F007K / F007KD

e também em outras linhas Siruba compatíveis.

MK27 E MK27H NÃO DEVEM SER CONFUNDIDAS

Na base de peças Siruba também existe:

MK27

identificada como Thread Guide.

Entretanto, as aplicações apresentadas nos catálogos das séries F007 mais recentes utilizam:

MK27H

A imagem enviada também está expressamente marcada:

MK27H

Por isso, eu cadastraria este produto pela referência MK27H, sem reduzir o código para MK27.

APLICAÇÕES CONFIRMADAS

A MK27H aparece documentada em diferentes famílias Siruba, incluindo:

F007

• F007J
• F007JD
• F007K
• F007KD

C007

• C007J
• C007JD
• C007K
• C007KD
• C007KP
• C007L
• C007LD
• C007LX
• C007LQT

OUTRAS SÉRIES

• S007K
• S007KD
• U007.D

A aplicação deve sempre ser confirmada pelo modelo e pela configuração completa da máquina.

RELAÇÃO COM OS TENSORES VK09

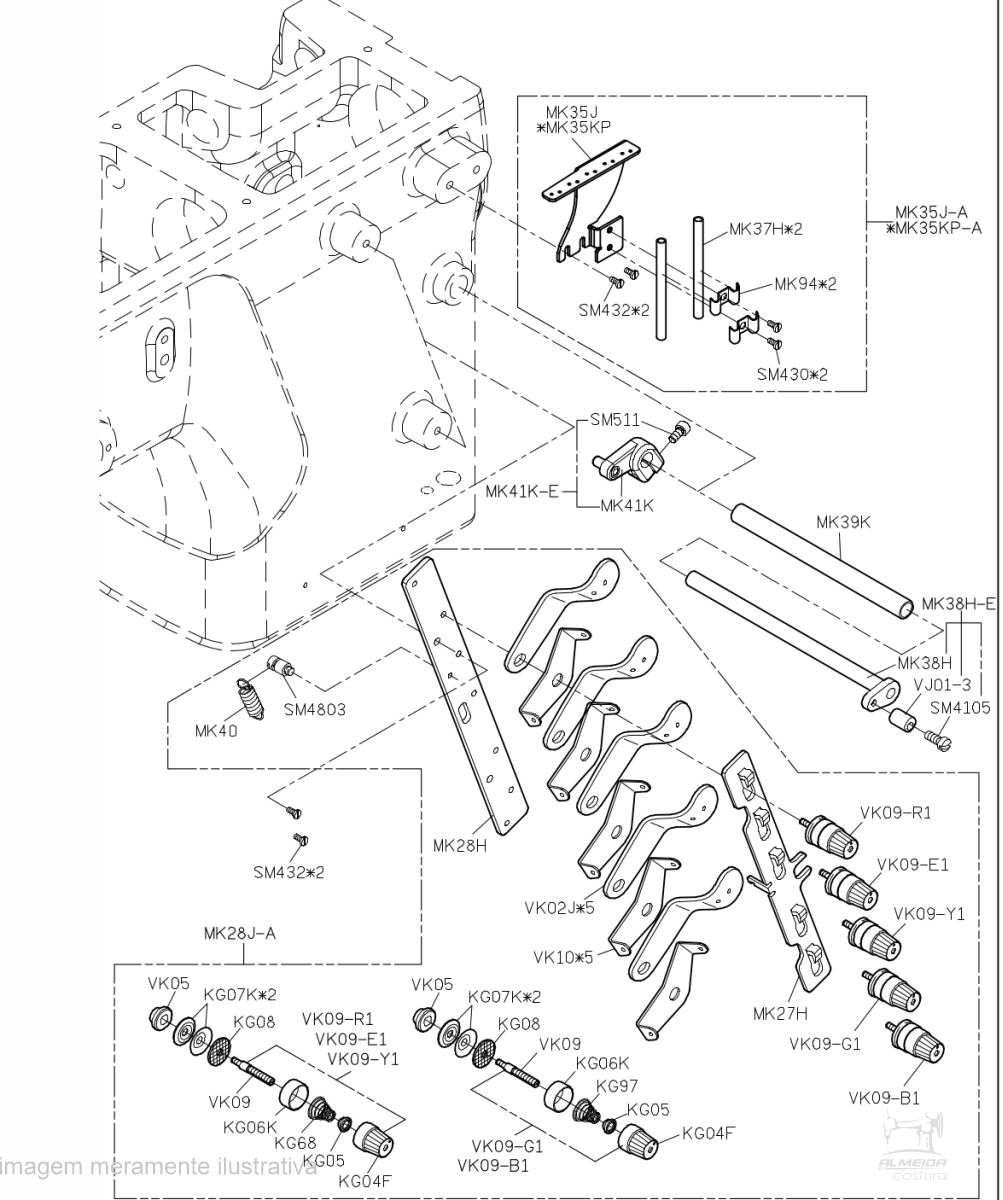

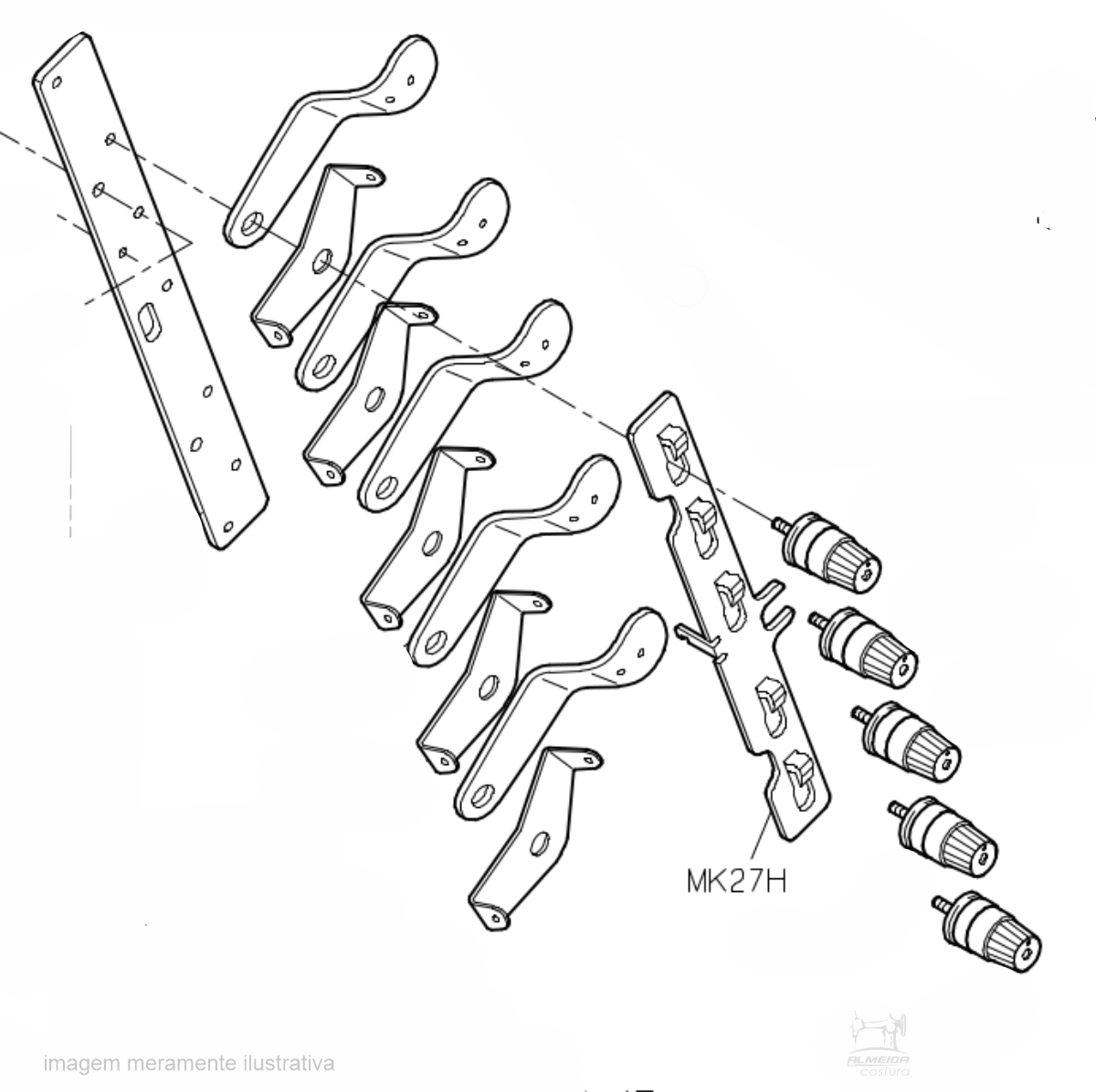

Nos desenhos técnicos Siruba, a MK27H aparece montada junto a componentes da família:

• VK09-R1
• VK09-E1
• VK09-Y1
• VK09-G1
• VK09-B1

Esses códigos pertencem ao sistema de tensão/passagem das diferentes linhas da máquina.

Isso confirma por que a peça é comercialmente conhecida como suporte dos tensores.

NÃO É O CONJUNTO COMPLETO DE TENSÃO

Este produto corresponde à placa MK27H.

Ela não deve ser confundida com o conjunto completo formado por:

MK27H + MK28H + componentes VK09

Esses componentes são referências separadas.

MEDIDAS DE REFERÊNCIA

Conforme a imagem apresentada:

Comprimento aproximado: 199 mm

Altura máxima aproximada: 35 mm

Peso indicado: aproximadamente 54,5 g

Essas informações servem como referência para comparação da peça.

Não devem ser tratadas como tolerâncias oficiais de fabricação.

FORMATO DA PEÇA

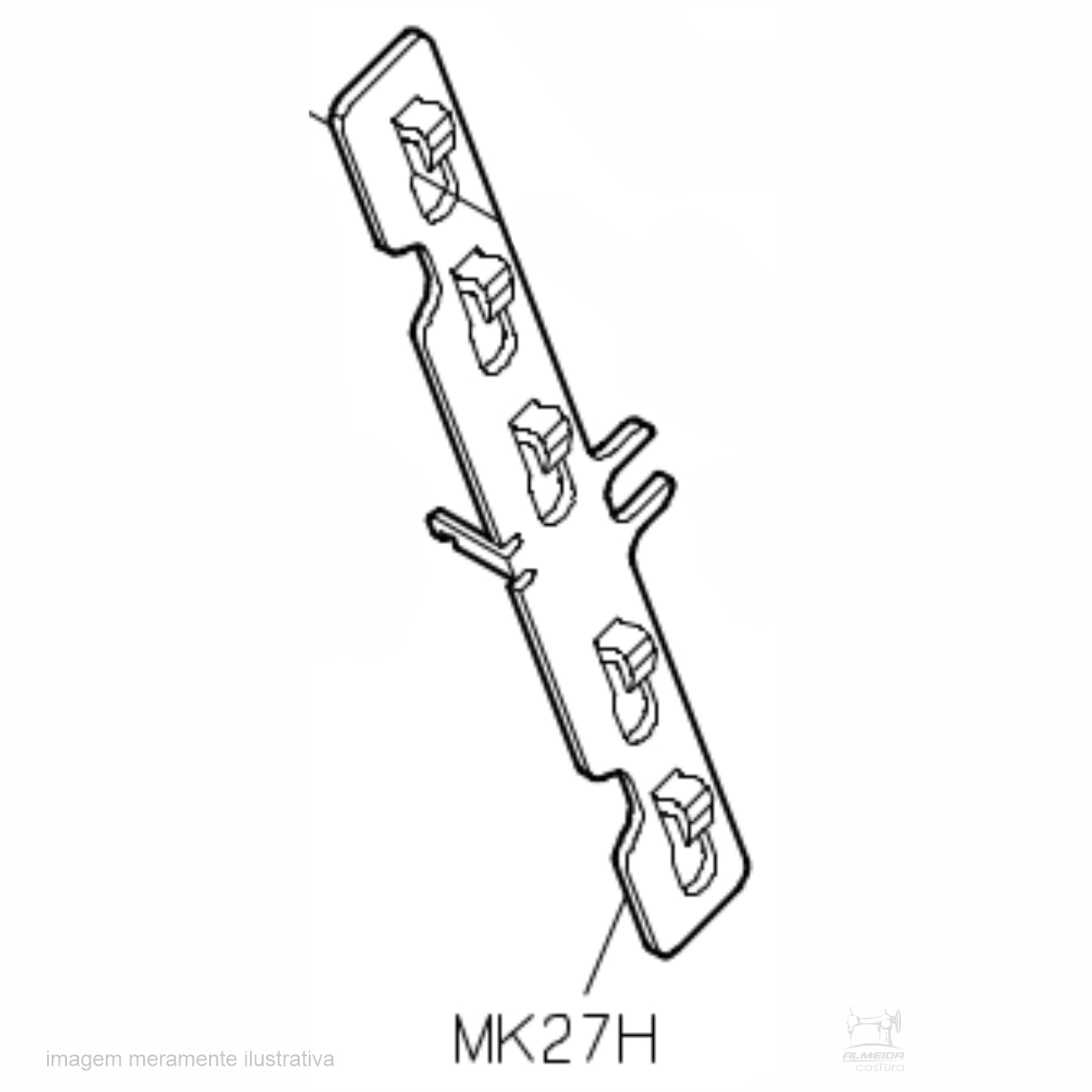

A placa apresentada possui:

• Corpo metálico alongado
• Cinco rasgos horizontais principais
• Pontos centrais de encaixe/fixação
• Formato específico para montagem dos componentes de passagem e tensão

Antes da compra, recomenda-se comparar o formato com a peça existente na máquina.

COMPATIBILIDADE

Embora a aplicação esteja confirmada em diversas séries Siruba, a peça não deve ser considerada universal para qualquer galoneira.

Antes da compra, confira:

Referência: MK27H
Marca: Siruba
Modelo completo da máquina
Formato da placa
Quantidade e posição dos rasgos
Configuração dos tensores

NÃO CONFUNDIR COM MK28H

A referência:

MK28H

é outra peça do mesmo conjunto funcional.

Ela pode aparecer montada juntamente com:

MK27H + MK28H + VK09

Portanto, MK27H e MK28H não são duas formas de identificar a mesma peça.

QUANDO SUBSTITUIR?

A substituição pode ser necessária quando houver:

• Placa deformada
• Rasgos danificados
• Pontos de fixação quebrados
• Oxidação acentuada
• Peça ausente
• Danos causados durante manutenção
• Dificuldade para instalar corretamente os tensores

Antes da troca, também devem ser avaliados os componentes VK09 e demais peças do conjunto.

DESCRIÇÃO COMPLETA

A Placa Guia-Fio / Suporte dos Tensores Siruba MK27H é uma peça utilizada no conjunto de passagem e tensão das linhas de máquinas galoneiras/interlock Siruba compatíveis.

Tecnicamente, a Siruba identifica a MK27H como Thread Guide. No mercado de reposição, entretanto, a peça também é conhecida como suporte dos tensores, pois integra a estrutura onde são montados componentes do sistema de tensão das linhas.

A MK27H aparece nos Parts Lists das famílias F007J/F007JD e F007K/F007KD, além de diferentes configurações das séries C007, S007 e U007.

Nos diagramas técnicos, a peça trabalha próxima aos componentes VK09-R1, VK09-E1, VK09-Y1, VK09-G1 e VK09-B1, pertencentes ao conjunto de tensão e passagem das diferentes linhas.

Conforme a imagem apresentada, possui aproximadamente 199 mm de comprimento, 35 mm de altura máxima e peso indicado de 54,5 g.

A referência correta deste produto é MK27H. Embora exista também a referência MK27, ela não deve ser considerada automaticamente equivalente.

Antes da compra, confirme o modelo completo da máquina e compare a peça com a instalada no equipamento.

ITEM INCLUSO

01 Placa Guia-Fio / Suporte dos Tensores – MK27H

NÃO ACOMPANHA

• Tensores VK09
• MK28H
• Discos de tensão
• Molas
• Porcas
• Parafusos adicionais
• Guias adicionais
• Máquina de costura
• Serviço de instalação
