PRINCIPAIS BENEFÍCIOS

• Suporte para o sistema de loopers
• Referência 19-401
• Aplicação em máquinas Kansai Special multagulhas
• Compatível com modelos 442P, 444P, 444WP, 444PMB, 446PL, 448PL, 410PL e 412PL
• Mantém os loopers corretamente posicionados
• Auxilia no alinhamento entre loopers e agulhas
• Contribui para a formação regular dos pontos
• Estrutura metálica resistente
• Indicado para manutenção e reposição
• Uso profissional e industrial

COMPATIBILIDADE

Aplicação principal relacionada a:

• Kansai Special 442P
• Kansai Special 444P
• Kansai Special 444WP
• Kansai Special 444PMB
• Kansai Special 446PL
• Kansai Special 448PL
• Kansai Special 410PL
• Kansai Special 412PL
• Máquinas multagulhas com sistema de loopers compatível com a referência 19-401

Antes da compra, confirme:

• Marca da máquina
• Modelo completo
• Série e subclasse
• Quantidade de agulhas
• Quantidade de loopers
• Bitola instalada
• Referência da peça antiga
• Formato do suporte
• Distância entre os furos
• Posição dos pontos de fixação
• Compatibilidade com os loopers instalados
• Configuração do mecanismo inferior

Importante: máquinas visualmente semelhantes podem utilizar suportes com medidas, ângulos e pontos de fixação diferentes.

APLICAÇÃO

Indicado para máquinas utilizadas em operações como:

• Costura multagulhas
• Formação de pontos de corrente
• Aplicação de elásticos
• Costura de cós e cintura
• União de tecidos
• Produção de roupas esportivas
• Moda fitness
• Peças íntimas
• Uniformes
• Confecções em geral
• Facções
• Indústrias do vestuário

Também é utilizado em:

• Manutenção preventiva
• Manutenção corretiva
• Recuperação do sistema de loopers
• Substituição de suporte deformado
• Oficinas de máquinas de costura
• Assistências técnicas especializadas

FUNÇÃO DO SUPORTE DOS LOOPERS

O suporte 19-401 mantém os loopers fixados no mecanismo inferior da máquina.

Durante a costura:

• As agulhas atravessam o tecido
• Os loopers realizam movimentos sincronizados
• As linhas são capturadas
• O entrelaçamento é formado
• O ponto de corrente é produzido
• O material avança pelo sistema de transporte

Para que esse processo ocorra corretamente, os loopers precisam trabalhar com distância, altura e sincronismo precisos em relação às agulhas.

O suporte contribui para:

• Posicionamento correto dos loopers
• Estabilidade do conjunto inferior
• Formação uniforme dos pontos
• Redução de falhas na captura da linha
• Menor risco de quebra de agulhas
• Melhor sincronismo do mecanismo
• Maior regularidade durante a produção

RELAÇÃO COM O CONJUNTO DE BITOLA

O suporte dos loopers trabalha em conjunto com outros componentes da bitola da máquina, como:

• Loopers
• Agulhas
• Barra de agulhas
• Chapa da agulha
• Dentes transportadores
• Calcador
• Guias de linha
• Eixos e bielas
• Suportes e parafusos de regulagem

A substituição do suporte não altera, isoladamente, a bitola da máquina.

Para mudanças na quantidade de agulhas ou na distância entre as costuras, pode ser necessário substituir e regular diferentes componentes do conjunto.

SINAIS DE POSSÍVEL PROBLEMA

A substituição pode ser necessária quando houver:

• Suporte quebrado
• Trinca
• Deformação
• Furos de fixação danificados
• Rosca espanada
• Folga excessiva
• Looper sem alinhamento
• Looper encostando na agulha
• Quebra frequente de agulhas
• Falha na formação dos pontos
• Ruído no mecanismo inferior
• Dificuldade para regular os loopers
• Ponto falhando em uma ou mais agulhas

Esses sintomas também podem ser causados por:

• Loopers tortos
• Agulhas inadequadas
• Barra de agulhas desalinhada
• Bielas com folga
• Eixos fora de posição
• Sincronismo incorreto
• Parafusos frouxos
• Desgaste de outros componentes
• Passagem incorreta das linhas

Recomenda-se realizar diagnóstico técnico antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

• Produto: conjunto suporte dos loopers
• Referência: 19-401
• Nome técnico: Looper Holder Assembly
• Marca relacionada: Kansai Special
• Modelos compatíveis: 442P, 444P, 444WP, 444PMB, 446PL, 448PL, 410PL, 412PL
• Tipo de máquina: máquina industrial multagulhas
• Sistema relacionado: formação do ponto de corrente
• Aplicação: sustentação e posicionamento dos loopers
• Material predominante: aço ou liga metálica
• Uso: profissional e industrial
• Indicação: manutenção e reposição

As medidas, os furos, o formato e os pontos de fixação devem ser comparados diretamente com a peça antiga.

ITEM INCLUSO

• 01 Suporte do Sistema de Loopers – 19-401

Os componentes inclusos devem seguir exatamente a apresentação das imagens do anúncio.

NÃO ACOMPANHA

Salvo quando informado separadamente:

• Loopers
• Parafusos de fixação
• Arruelas
• Eixos
• Bielas
• Agulhas
• Barra de agulhas
• Chapa da agulha
• Dentes transportadores
• Calcador
• Guias de linha
• Máquina de costura
• Ferramentas
• Serviço de instalação ou regulagem
• Demais componentes não apresentados

ENVIO

Enviamos para todo o Brasil com embalagem adequada para transporte.

A peça é acondicionada para reduzir riscos de impactos, oxidação, deformações e danos aos furos ou superfícies de fixação.

DESCRIÇÃO COMPLETA

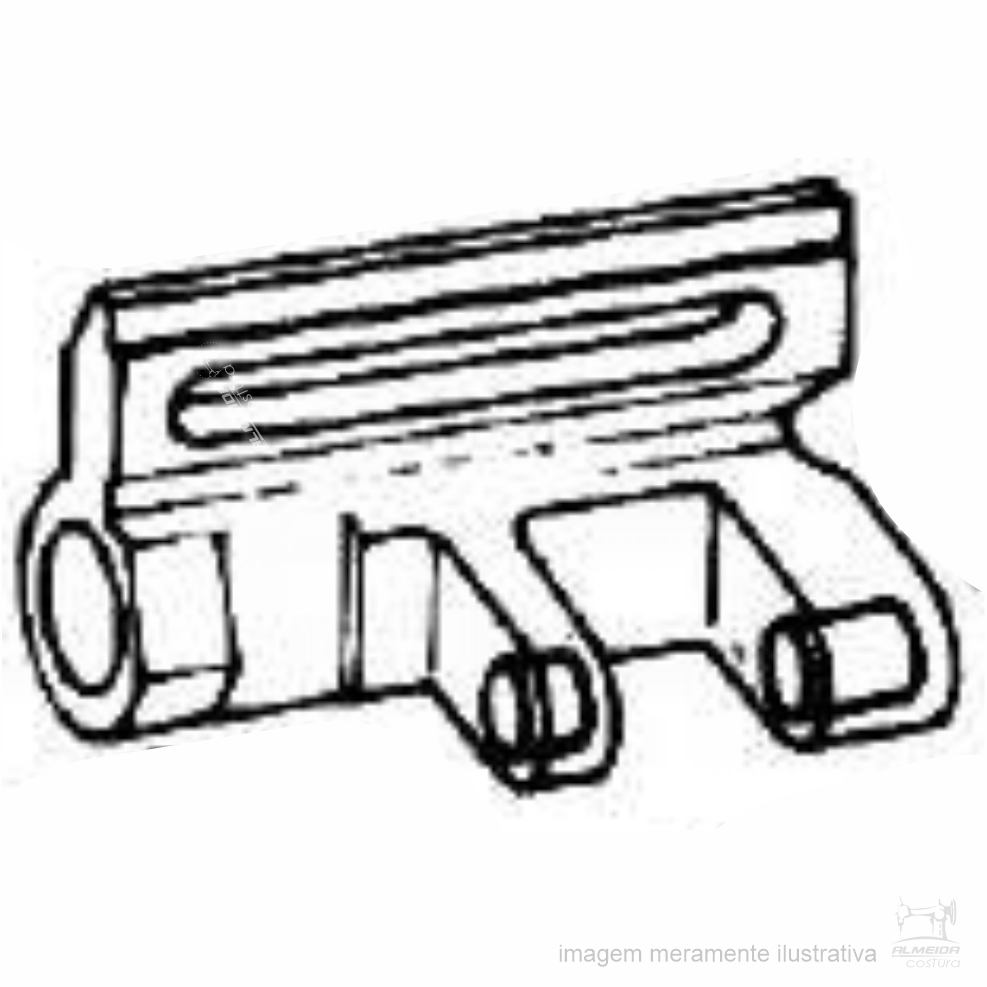

O Suporte do Sistema de Loopers 19-401 é uma peça utilizada no mecanismo inferior de máquinas Kansai Special multagulhas.

Sua função é servir como base para montagem e posicionamento dos loopers, mantendo o conjunto alinhado com as agulhas durante a formação dos pontos de corrente.

O produto também pode ser encontrado pelos nomes:

• Suporte looper Kansai
• Base dos loopers
• Looper holder assembly 19-401
• Suporte inferior máquina multagulhas
• Frame para Kansai
• Base do sistema de loopers
• Suporte multagulhas Kansai
• Peça para máquina industrial Kansai

Mesmo sendo uma peça estrutural, sua posição interfere diretamente no sincronismo da máquina. Uma montagem incorreta pode provocar falhas de ponto, quebra de agulhas ou contato entre os loopers e outros componentes.

DICA DE INSTALAÇÃO

• Desligue a máquina da energia
• Registre a posição do conjunto antigo
• Compare a peça nova com o suporte retirado
• Verifique os furos e pontos de fixação
• Confirme as referências dos loopers
• Instale sem forçar os parafusos
• Faça o alinhamento conforme a subclasse
• Gire o volante manualmente
• Confirme que os loopers não encostam nas agulhas
• Verifique o sincronismo em todo o ciclo
• Faça testes em baixa velocidade
• Utilize material semelhante ao da produção

A instalação e a regulagem devem ser realizadas por profissional com experiência em máquinas multagulhas Kansai.

CUIDADOS E MANUTENÇÃO

• Mantenha o mecanismo inferior limpo
• Remova resíduos de linha e tecido
• Verifique periodicamente os parafusos
• Não utilize o suporte deformado
• Não force loopers desalinhados
• Substitua peças com folga excessiva
• Evite impactos durante a montagem
• Utilize ferramentas adequadas
• Faça manutenção preventiva regularmente
• Interrompa o uso se houver contato entre looper e agulha

OBSERVAÇÃO IMPORTANTE

Este anúncio refere-se somente ao suporte do sistema de loopers na referência 19-401.

A compatibilidade depende do modelo completo, da subclasse, da quantidade de agulhas, da bitola e da configuração do mecanismo inferior da máquina.

Antes da compra, compare a peça antiga com o produto anunciado ou solicite conferência técnica utilizando fotos da plaqueta da máquina e do conjunto instalado.

A substituição exige regulagem técnica dos loopers. Não recomendamos instalar e operar a máquina sem verificar o alinhamento e o sincronismo.

Imagem meramente ilustrativa. O produto pode apresentar pequenas variações de tonalidade, acabamento, medidas e gravações conforme o lote ou fabricante.
