PRINCIPAIS BENEFÍCIOS

• Conjunto mecânico específico para o mecanismo do coração da galoneira.
• Identificação técnica Siruba MK15K-A.
• Aplicação documentada nas séries F007K e F858K.
• Permite a reposição do conjunto durante a manutenção.
• Facilita a identificação por meio da referência do fabricante.
• Possui elementos de fixação e ajuste visíveis na montagem apresentada.

COMPATIBILIDADE

Máquinas com aplicação documentada no catálogo Siruba:

• Siruba F007K
• Siruba F007KD
• Siruba F858K
• Siruba F858KD

A referência MK15K-A está identificada no grupo MK-K da lista de peças correspondente a essas séries.

A utilização em máquinas de outras marcas, modelos ou versões deve ser confirmada por meio do catálogo técnico, da referência e das características físicas do conjunto.

Importante: não considerar o conjunto universal para todas as galoneiras industriais.

IDENTIFICAÇÃO TÉCNICA

• Produto: Suporte Completo do Coração
• Nome comercial alternativo: Coração Completo da Galoneira
• Nome técnico: Conjunto do Bloco Deslizante
• Nome em inglês: Slide Block Comb.
• Marca de aplicação: Siruba
• Referência principal: MK15K-A
• SKU Almeida Costura: 0110419
• Tipo: Conjunto mecânico de reposição
• Grupo do catálogo: MK-K
• Aplicação: Máquina de costura galoneira industrial
• Dimensões indicadas na imagem:
  • Comprimento aproximado: 142 mm
  • Altura aproximada: 53 mm
• As dimensões são provenientes da fotografia de referência e devem ser conferidas na unidade comercializada.
• GTIN/EAN:

APLICAÇÃO — PARA QUE SERVE?

O suporte completo do coração MK15K-A integra a montagem mecânica do sistema do coração da máquina galoneira.

Esse conjunto está relacionado ao mecanismo de condução e movimentação da linha durante o processo de costura.

Nas galoneiras industriais, a formação do ponto depende da atuação coordenada de diferentes componentes, como agulhas, looper, guias de linha e mecanismos de alimentação.

A integridade e o posicionamento dos componentes do conjunto do coração são importantes para sua montagem e funcionamento conforme a configuração da máquina.

QUANDO SUBSTITUIR?

A substituição do conjunto pode ser necessária quando forem identificados:

• Quebra ou deformação de componentes.
• Desgaste mecânico que comprometa a montagem.
• Danos nos pontos de fixação.
• Folgas excessivas identificadas durante avaliação técnica.
• Dificuldades de movimentação relacionadas ao conjunto.

Problemas na formação do ponto ou na passagem da linha também podem ter outras causas e devem ser avaliados antes da substituição.

COMO IDENTIFICAR A PEÇA CORRETA?

Antes da compra, recomendamos conferir:

• Referência MK15K-A.
• Marca e modelo completo da galoneira.
• Série e versão do equipamento.
• Comprimento e altura da peça antiga.
• Posição dos furos de fixação.
• Formato dos componentes deslizantes.
• Presença e posição dos elementos de ajuste.
• Correspondência entre o conjunto antigo e a fotografia do produto.

A referência deve ser confirmada mesmo quando o conjunto apresentar aparência semelhante ao utilizado anteriormente.

ORIENTAÇÕES DE INSTALAÇÃO

Antes da manutenção, desligue a máquina e desconecte-a da alimentação elétrica.

Verifique a posição de montagem do conjunto antigo e confira a correspondência entre as referências.

Durante a instalação, observe os pontos de fixação, o alinhamento e as condições dos componentes associados.

Após a substituição, confira manualmente a movimentação do mecanismo, seguindo as orientações técnicas da máquina.

Recomendamos que a instalação e os ajustes sejam realizados por profissional capacitado.

DESCRIÇÃO COMPLETA

O Suporte Completo do Coração para Galoneira Siruba – MK15K-A é um conjunto mecânico utilizado em máquinas de costura industriais destinadas à realização de pontos de cobertura e operações características das galoneiras.

Conhecido comercialmente como coração completo ou suporte do coração, o componente aparece na documentação técnica Siruba com a denominação Slide Block Comb., correspondente ao conjunto do bloco deslizante.

A referência MK15K-A está identificada na lista de peças das máquinas Siruba F007K, F007KD, F858K e F858KD, dentro do grupo MK-K.

O conjunto integra o sistema mecânico do coração da galoneira, relacionado à passagem e ao manejo da linha durante o funcionamento do equipamento.

A operação da máquina depende da atuação coordenada de seus diferentes mecanismos. Por isso, a conservação e o posicionamento dos componentes do conjunto são importantes para o funcionamento adequado da montagem.

Com o uso, intervenções mecânicas ou ocorrência de avarias, componentes do conjunto podem apresentar desgaste, deformações ou danos que exijam manutenção.

Quando houver necessidade de substituição, a identificação deve considerar a referência técnica MK15K-A e a correspondência com a configuração da máquina.

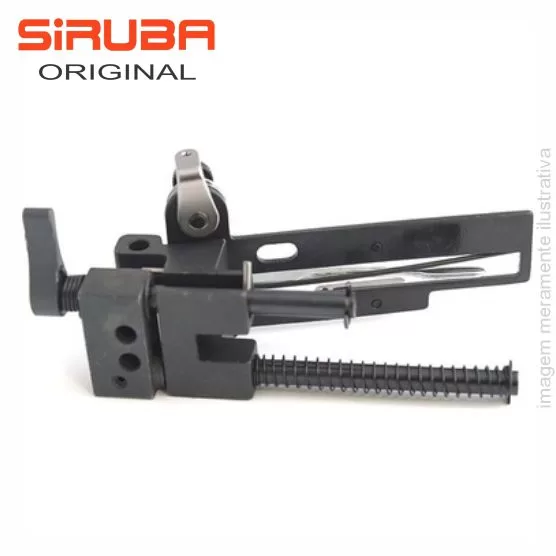

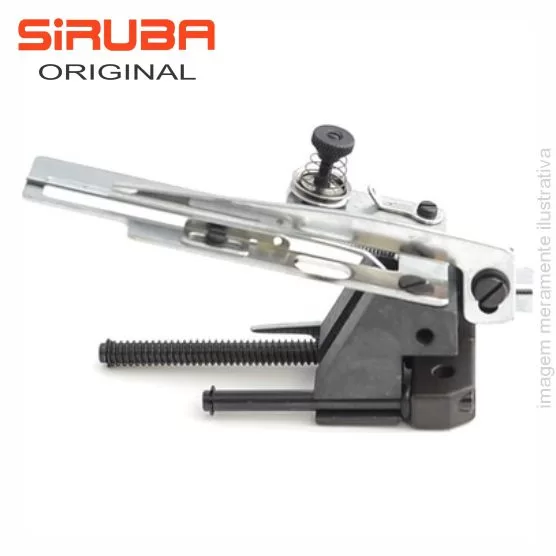

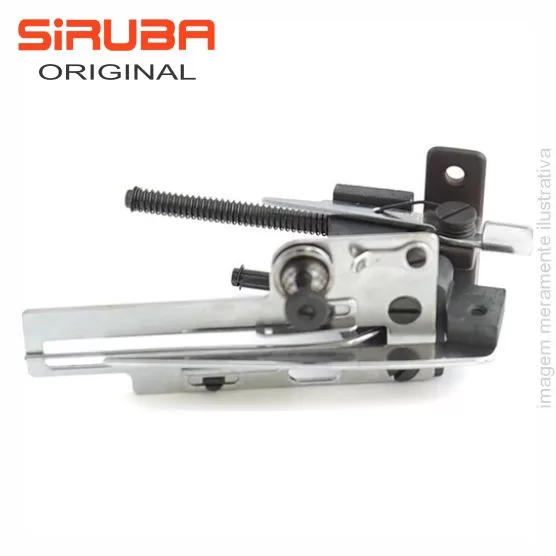

A fotografia de referência apresenta um conjunto com aproximadamente 142 mm de comprimento e 53 mm de altura, medidas que devem ser conferidas na peça física antes da reposição.

É importante observar que a semelhança visual entre conjuntos utilizados em diferentes séries de galoneiras não garante que sejam intercambiáveis.

A escolha correta deve considerar o modelo completo da máquina, as características de montagem, os pontos de fixação e a referência identificada no catálogo técnico.

A Almeida Costura trabalha com peças e componentes para manutenção de máquinas de costura domésticas e industriais, oferecendo orientação para auxiliar na identificação da peça adequada.

OBSERVAÇÃO

ATENÇÃO: ESTE PRODUTO CORRESPONDE AO CONJUNTO DO CORAÇÃO IDENTIFICADO PELA REFERÊNCIA MK15K-A.

Antes da compra, confira o modelo completo da galoneira e as características físicas do conjunto instalado anteriormente.

Não confundir automaticamente com as referências MK15K-A1, MK15-A ou MK15K, pois a equivalência entre essas configurações não foi estabelecida nesta verificação.

A referência Siruba identifica o componente no catálogo técnico, mas não comprova, isoladamente, a originalidade da unidade comercializada.

Em caso de dúvida, consulte a Almeida Costura informando a marca, o modelo completo da máquina e, se possível, enviando uma fotografia da peça antiga.
