PRINCIPAIS CARACTERÍSTICAS

• Suporte/prendedor da caixa de bobina
• Conjunto com placa e molas
• Referência principal: 416143901
• Referência anterior: E1A0584000
• Nome técnico: Rotary Hook Plate Complete
• Também conhecido como Bobbin Case Position Plate & Spring
• Aplicação em máquinas domésticas compatíveis
• Componente do sistema da lançadeira
• Auxilia no posicionamento da caixa de bobina

COMPATIBILIDADE

SINGER

Compatibilidade confirmada para modelos como:

2010, 3333, 3342 Fashion Mate, 3709-1, 3709A, 3722-1, 3722A, 3820-1, 3825-1, 3860, 4411, 4423, 4432, 4452, 44S, 5511, 5523, 5532, 5554, 6510, 6550 Scholastic Plus, 7312 Decor, 7313 Decor, 7322 Decor, 7350, 7380 Quilter, 9100 e H74.

Para a linha Facilita Pro, destacam-se:

• Singer 4411
• Singer 4423
• Singer 4432
• Singer 5511
• Singer 5523
• Singer 5532
• Singer 5554

BERNETTE

• 65
• 80E
• 90E

BERNINA

• 65

EURO PRO

• 18525
• 6120
• 6130
• 6130A2
• 9110
• 990GE

EVERSEWN

• Celine
• Charlotte
• Hero H100
• Sparrow 20
• Sparrow 25

JUKI

• HZL-350Z
• HZL-353Z
• HZL-355Z
• HZL-357Z

PFAFF

• 140S
• 160S
• 260C Smart
• Ambition 1.0
• Ambition 1.5
• Ambition Essential
• Passport 2.0
• Quilt Ambition 2.0

HUSQVARNA VIKING

• Emerald 183
• Emerald 203

A ampla aplicação ocorre porque diferentes fabricantes utilizaram versões do mesmo padrão de conjunto da lançadeira. Mesmo assim, antes da compra é importante conferir o modelo completo e a referência da peça antiga.

REFERÊNCIAS COMPATÍVEIS OU ALTERNATIVAS

416143901
419149901
502020.61.41
E1A0584000
F30883000
F30893000

Para o cadastro da Almeida Costura eu organizaria da seguinte forma:

Referência principal: 416143901
Referência anterior: E1A0584000
Referências alternativas/comerciais: 419149901 / 502020.61.41 / F30883000 / F30893000

IDENTIFICAÇÃO

Produto: Suporte/prendedor da caixa de bobina
Nome técnico: Rotary Hook Plate Complete
Nome comercial: Bobbin Case Position Plate & Spring
Marca relacionada principal: Singer
Referência principal: 416143901
Referência anterior: E1A0584000
Aplicação: Máquina de costura doméstica compatível
GTIN/EAN:
NCM: 8452.90.89

PARA QUE SERVE?

O conjunto fica instalado junto à caixa de bobina e à lançadeira rotativa.

Sua função é manter a caixa de bobina na posição correta, evitando que ela gire livremente junto com a lançadeira.

Ao mesmo tempo, o sistema precisa permitir uma pequena movimentação para que a linha passe adequadamente durante a formação do ponto.

As molas presentes no conjunto ajudam a controlar e amortecer esse movimento.

416143901 E E1A0584000

A referência E1A0584000 aparece em Parts Lists anteriores como:

Rotary Hook Plate Complete

Em documentação mais recente e no mercado de reposição, a referência:

416143901

aparece para o conjunto correspondente.

Por isso, para pesquisa de peças antigas e atuais, vale manter ambos os códigos no cadastro.

COMPONENTES DO CONJUNTO

Em Parts Lists mais recentes, a referência 416143901 aparece relacionada aos componentes do conjunto da placa da lançadeira, incluindo:

• Rotary Hook Plate
• Rotary Hook Plate Spring
• molas posicionadoras/amortecedoras

Por isso, 416143901 deve ser entendido como conjunto, e não simplesmente como uma pequena mola isolada.

NÃO CONFUNDIR COM A CAIXA DE BOBINA

Este produto não é a caixa de bobina.

Na família Singer Facilita Pro, a caixa de bobina aparece como outro componente do conjunto da lançadeira.

O produto 416143901 / E1A0584000 corresponde ao suporte/prendedor que posiciona a caixa de bobina.

NÃO CONFUNDIR COM A LANÇADEIRA

Também não corresponde à lançadeira rotativa completa.

São três componentes diferentes:

Caixa de bobina: recebe a bobina.

Lançadeira: realiza o movimento responsável pela captura da linha.

416143901: mantém e limita o posicionamento da caixa de bobina dentro desse sistema.

QUANDO VERIFICAR A SUBSTITUIÇÃO?

O conjunto deve ser verificado quando houver:

• peça quebrada;
• deformação;
• mola danificada;
• caixa de bobina com movimento excessivo;
• dificuldade de posicionamento da caixa;
• desgaste na região de contato;
• danos após quebra de agulha;
• conjunto fora de posição.

Problemas como embolamento de linha, falhas de ponto ou linha prendendo também podem estar relacionados a outros componentes e não confirmam isoladamente defeito neste suporte.

COMO CONFIRMAR A PEÇA CORRETA?

Antes da compra, confira:

1. Modelo completo da máquina
2. Referência 416143901
3. Referência anterior E1A0584000
4. Formato da placa
5. Posição e formato das molas
6. Sistema de lançadeira utilizado
7. Peça antiga instalada

ITEM INCLUSO

01 Conjunto Posicionador da Caixa de Bobina – 416143901

O conteúdo deve corresponder ao conjunto apresentado nas imagens do produto.

Não acompanha caixa de bobina, bobina, lançadeira, chapa da agulha ou demais componentes, salvo quando expressamente informado.

DESCRIÇÃO COMPLETA

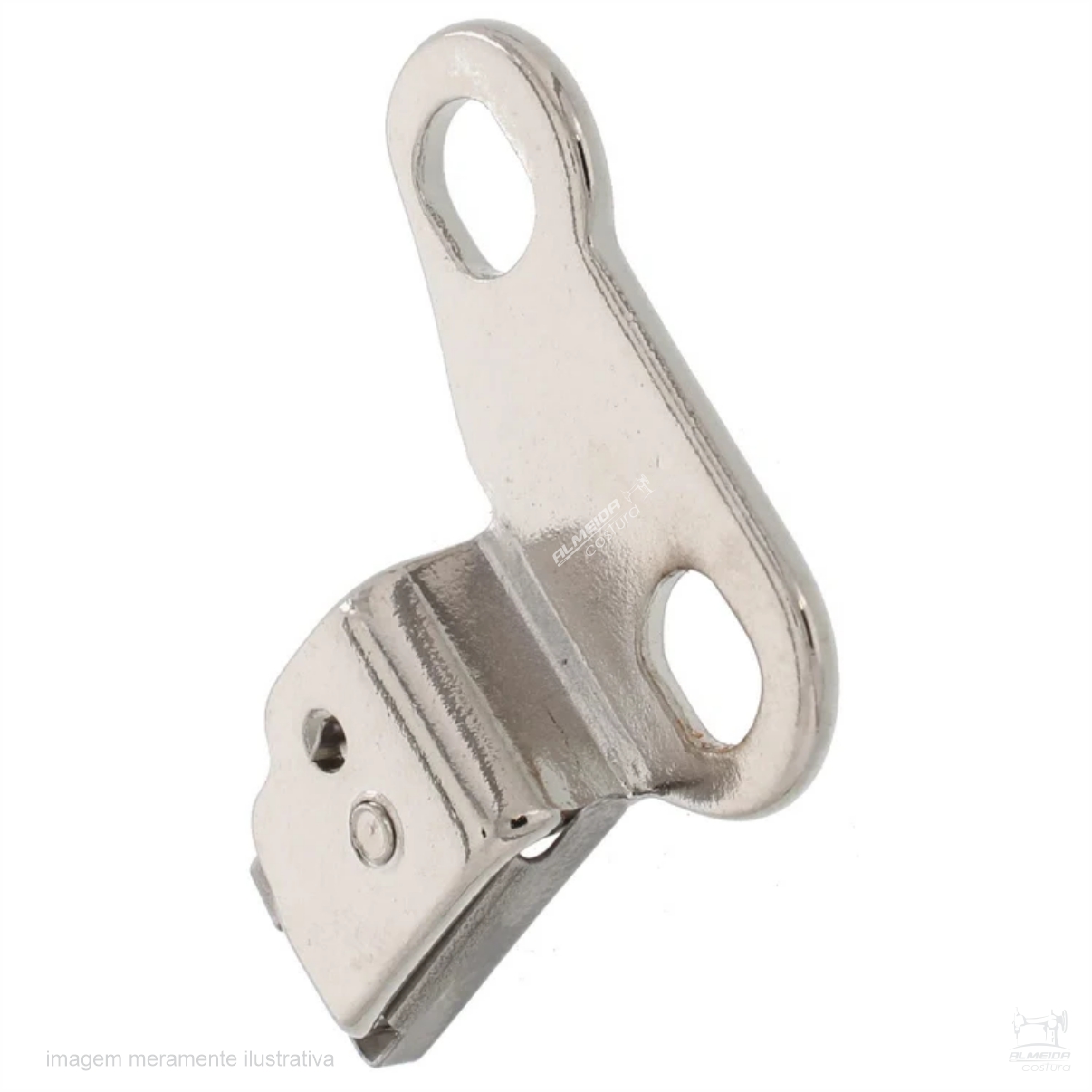

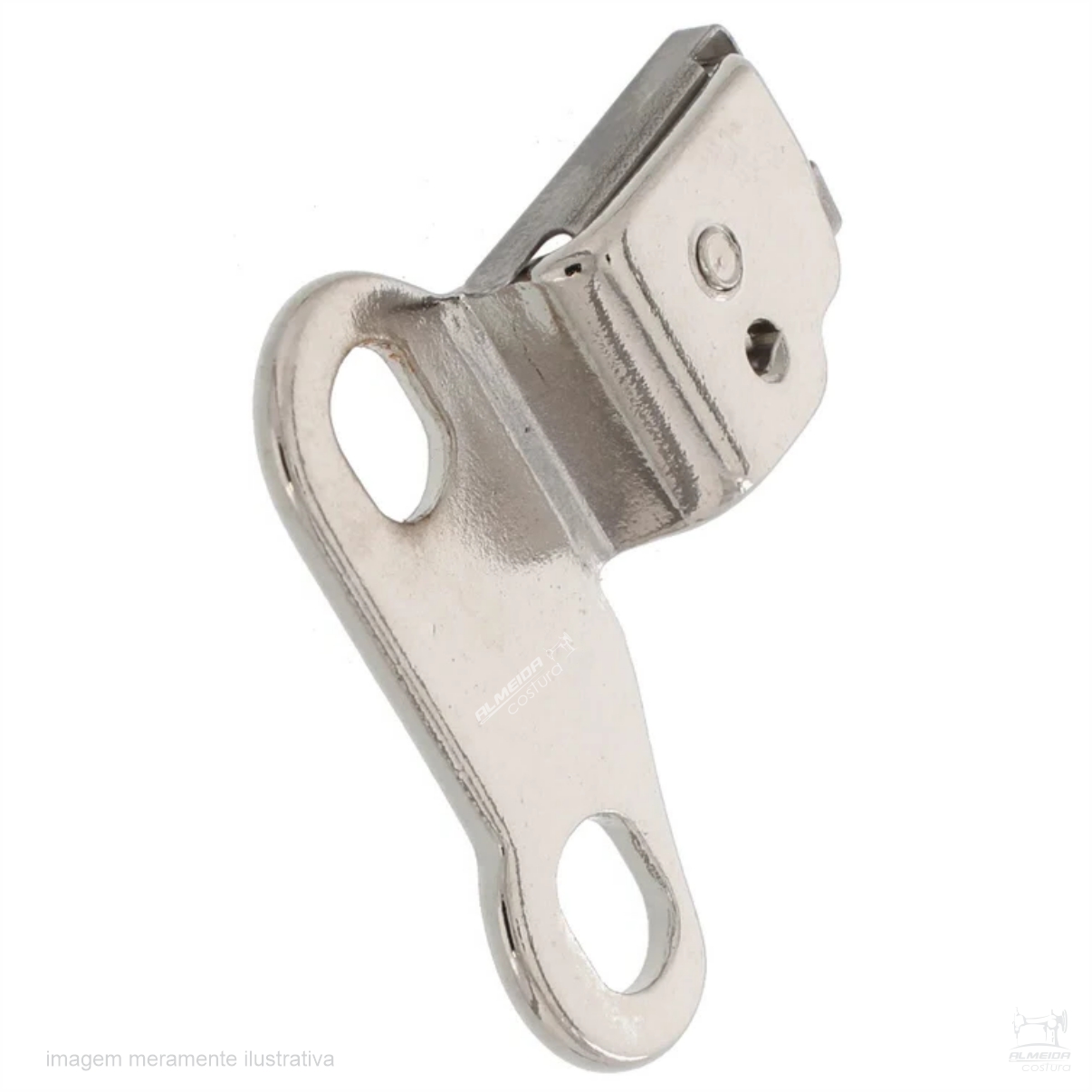

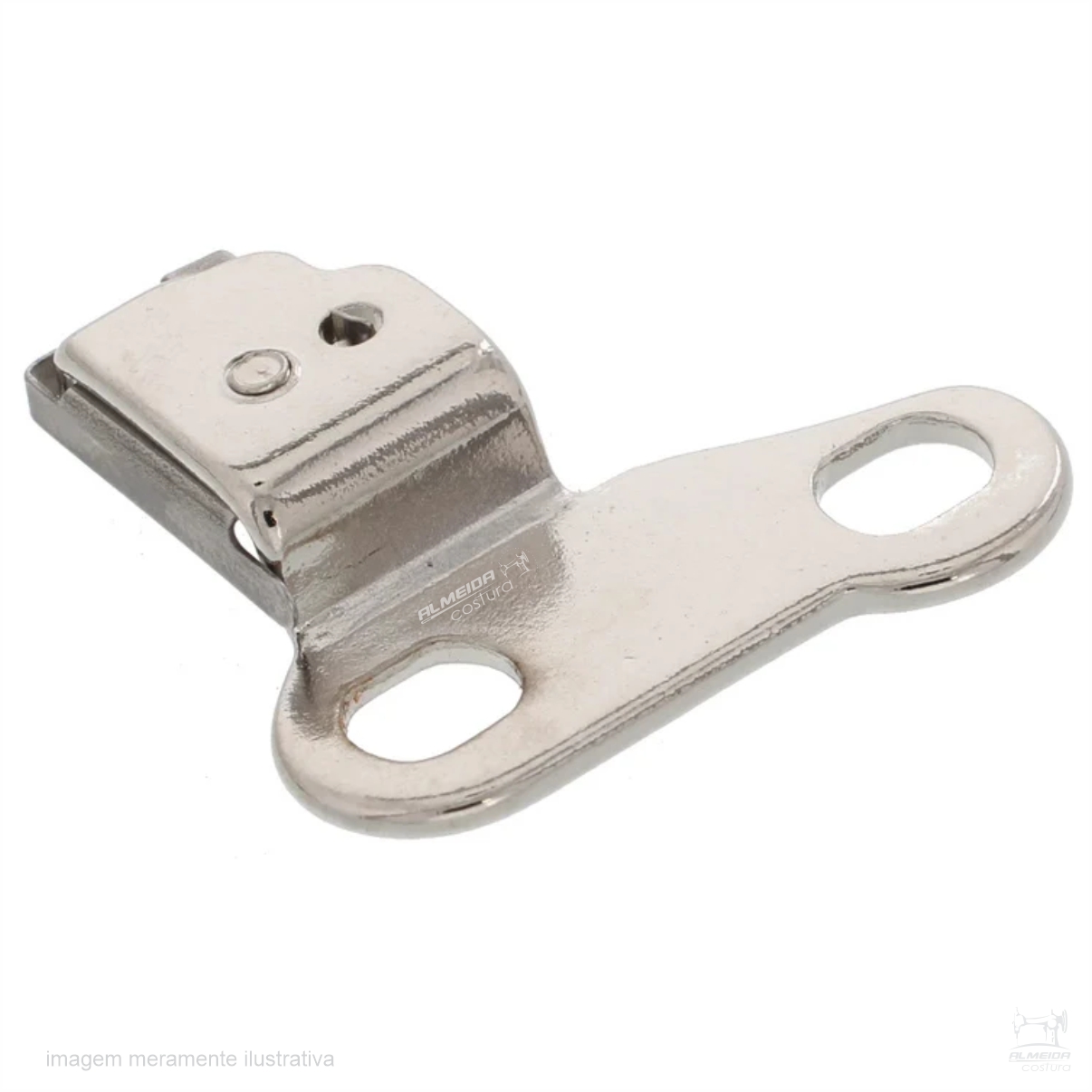

O Suporte da Caixa de Bobina Singer Facilita Pro 416143901 é uma peça de reposição utilizada no conjunto da lançadeira de máquinas de costura domésticas compatíveis.

Também conhecido tecnicamente como Rotary Hook Plate Complete e comercialmente como Bobbin Case Position Plate & Spring, o conjunto é responsável por manter a caixa de bobina corretamente posicionada durante o funcionamento da máquina.

A referência atual 416143901 possui relação direta com a referência anterior E1A0584000, encontrada em Parts Lists de gerações anteriores como conjunto completo da placa da lançadeira.

O produto possui aplicação em diferentes máquinas Singer, com destaque para as Facilita Pro 4411, 4423 e 4432, além das 5511, 5523, 5532, 5554, 4452 e 44S, entre outras.

O mesmo padrão também aparece em máquinas compatíveis das marcas Bernette, Bernina, Euro Pro, EverSewn, Juki, Pfaff e Husqvarna Viking.

O conjunto trabalha junto à caixa de bobina e permite o pequeno movimento necessário para a passagem da linha, evitando ao mesmo tempo que a caixa gire livremente dentro da lançadeira.

Antes da substituição, confirme o modelo completo da máquina, a referência e o formato da peça atualmente instalada.
