PRINCIPAIS CARACTERÍSTICAS

• Porca de fixação do cone de linha
• Referência 245201
• Nome técnico: Thread Cone Clamping Nut
• Aplicação em máquinas de costura de sacaria
• Compatível com Newlong NP-7A
• Aplicação relacionada à GK26-1 / GK26-1A
• Trabalha em conjunto com a haste 245052
• Componente do sistema porta-fio

COMPATIBILIDADE

Compatível com:

• Newlong NP-7A
• GK26-1
• GK26-1A

A referência também é encontrada comercialmente em outras máquinas de sacaria que utilizam o mesmo padrão construtivo, mas eu não ampliaria a lista sem confirmação por modelo.

Antes da compra, confira a referência e o formato da peça instalada.

IDENTIFICAÇÃO

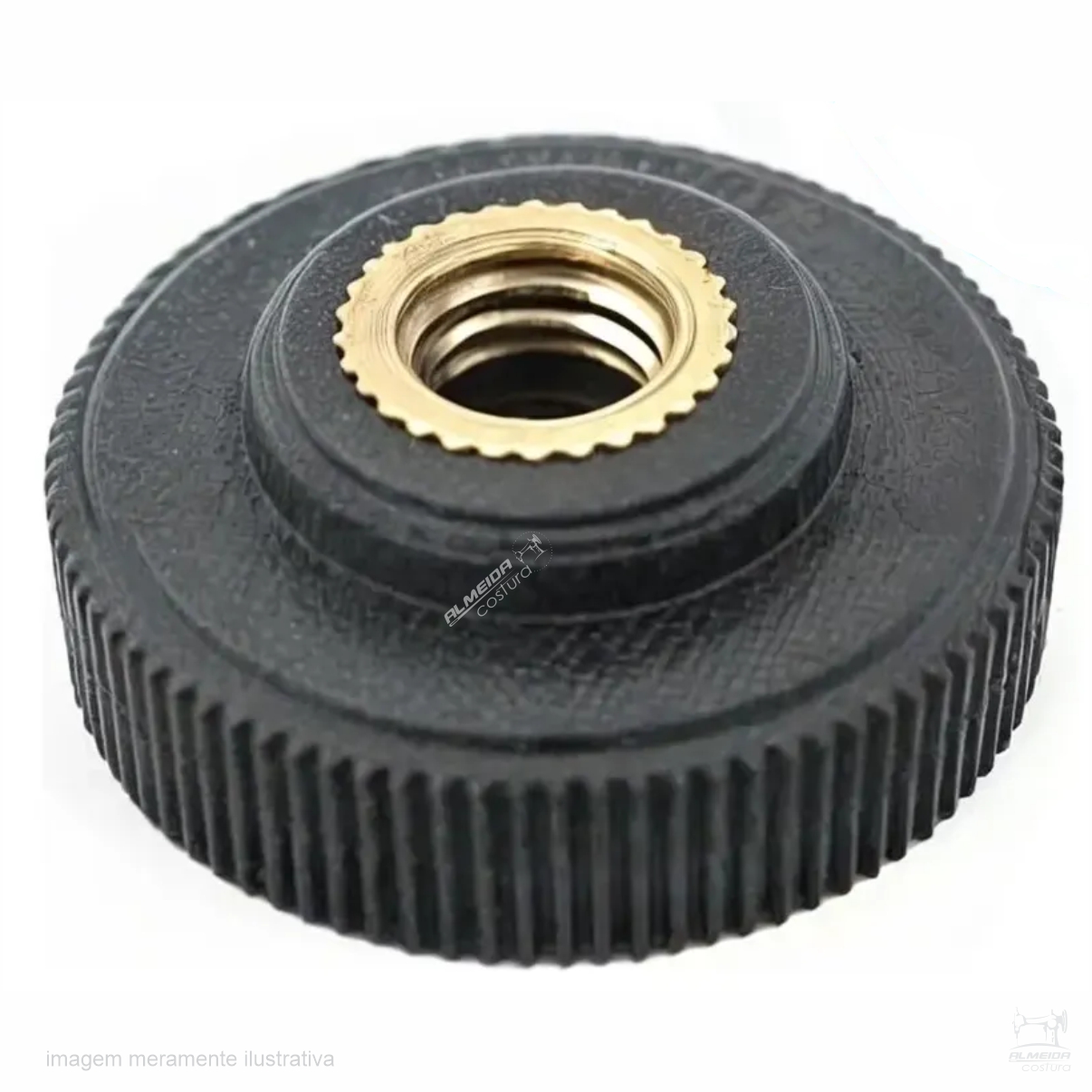

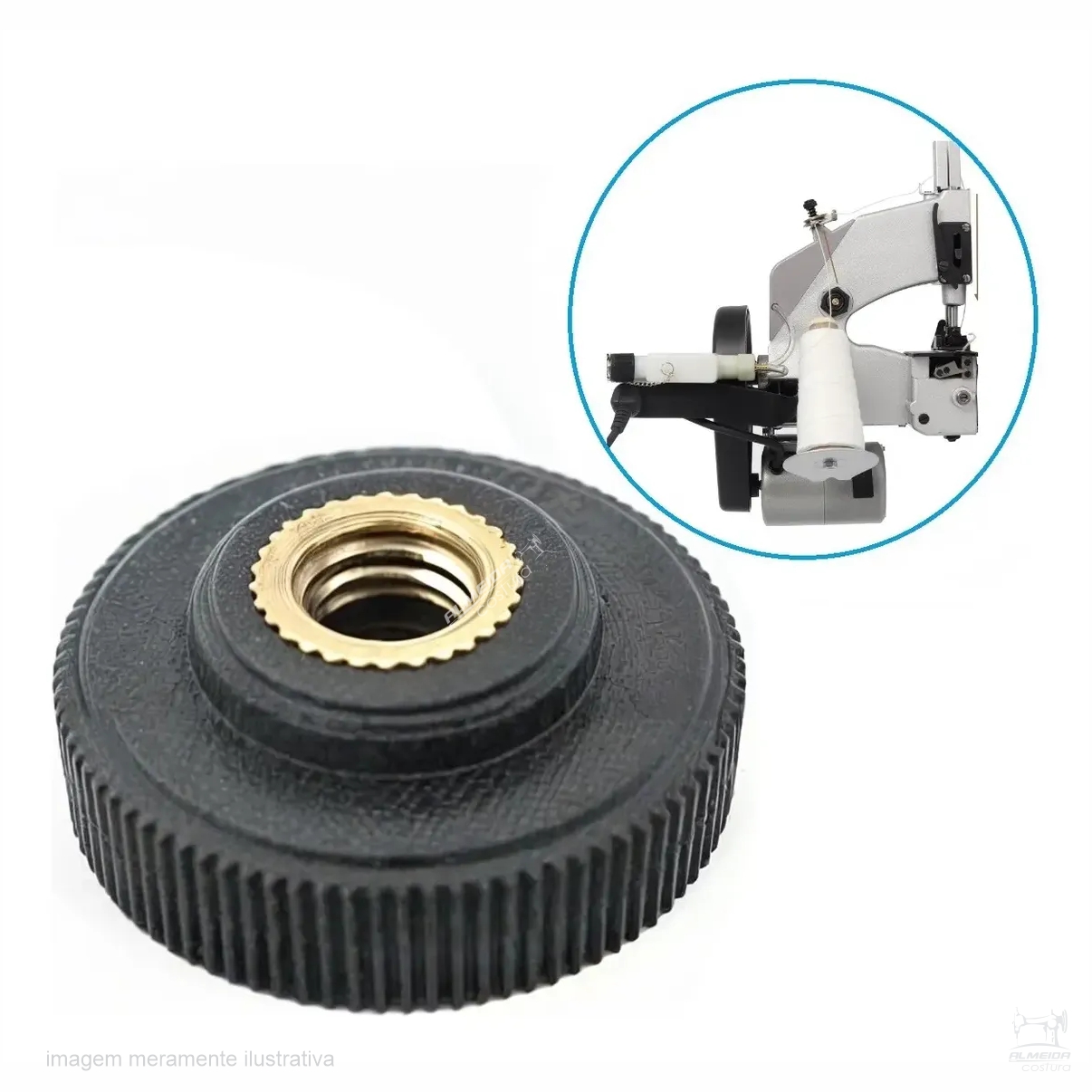

Produto: Porca de fixação do cone de linha
Nome técnico: Thread Cone Clamping Nut
Referência: 245201
Aplicação: Máquina portátil para costura de sacaria
Modelos principais: GK26-1 / GK26-1A / NP-7A
Haste relacionada: 245052
GTIN/EAN:
NCM: 8452.90.99

PARA QUE SERVE?

A porca 245201 é instalada na extremidade da haste porta-cone 245052.

Sua função é auxiliar na fixação e posicionamento do cone de linha, mantendo-o montado corretamente no conjunto porta-fio durante o uso da máquina.

O conjunto permite que a linha seja retirada do cone e conduzida para o sistema de passagem e tensão da máquina.

245201 E 245052

Essas duas referências trabalham juntas, mas são peças diferentes:

245052 — Thread Cone Clamping Rod
Haste de fixação do cone de linha.

245201 — Thread Cone Clamping Nut
Porca de fixação do cone de linha.

Portanto, 245052 e 245201 não são referências alternativas.

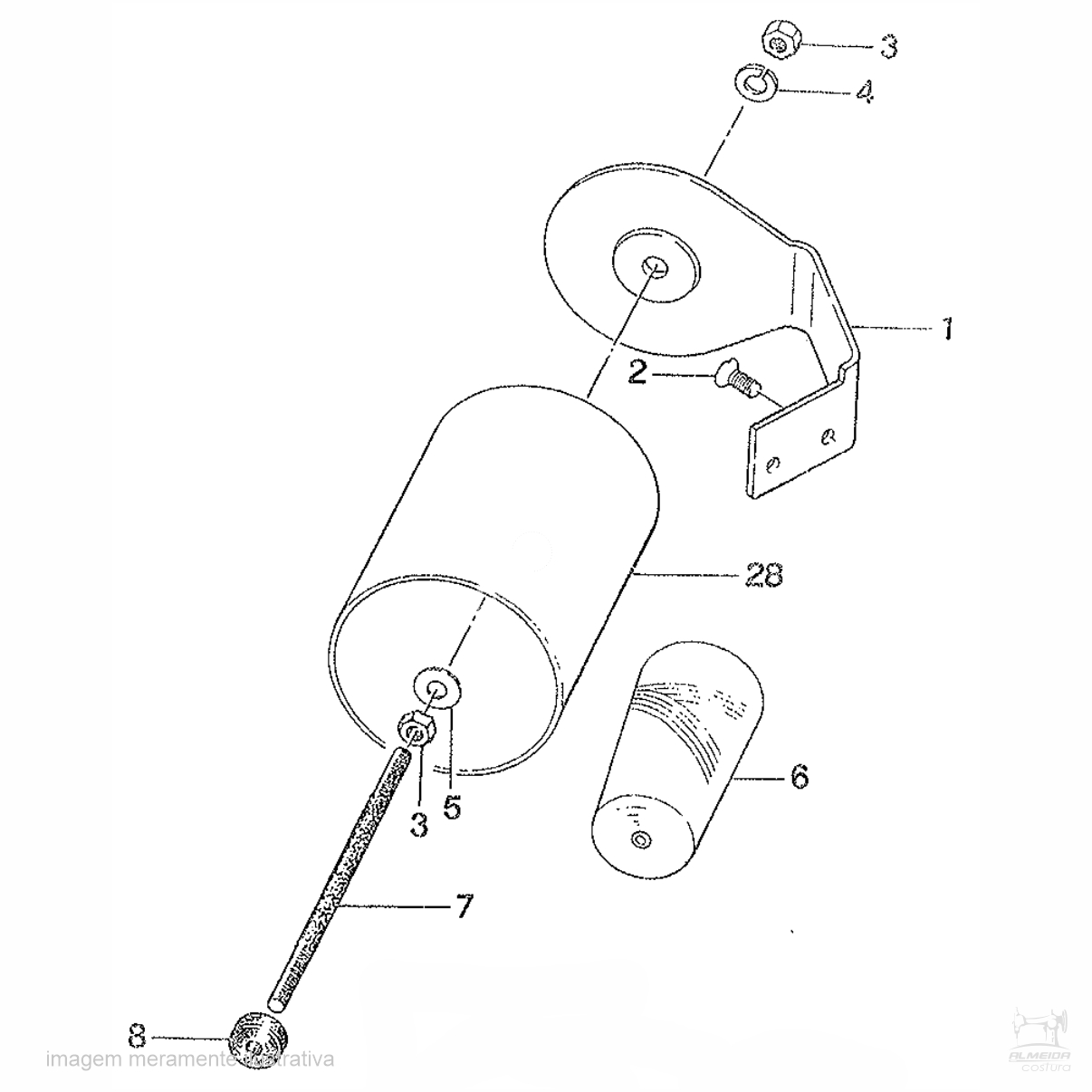

RELAÇÃO COM O CONJUNTO PORTA-CONE

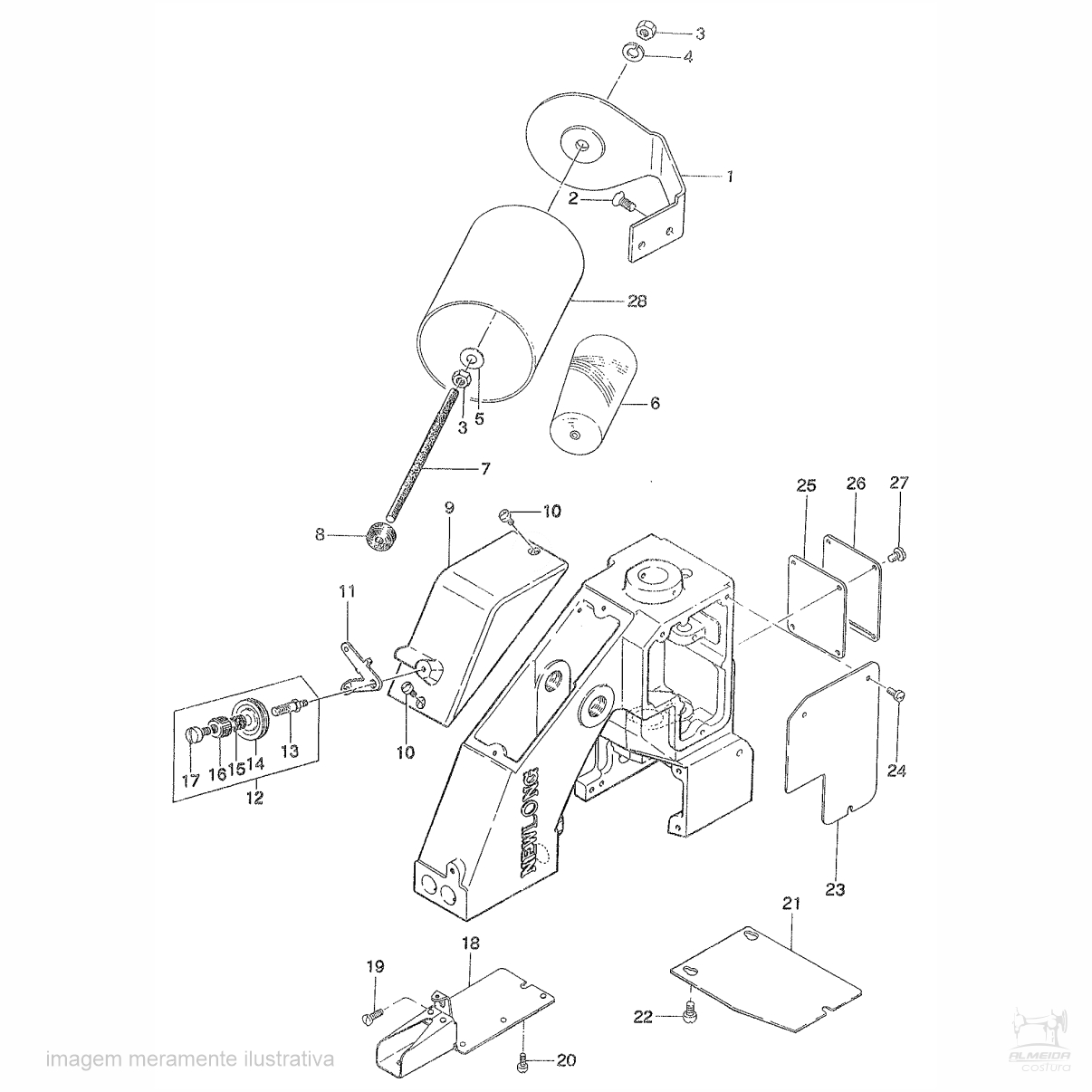

No diagrama técnico que analisamos anteriormente, o conjunto utiliza:

2W6 — Arruela
1N6 — Porca
245052 — Haste de fixação do cone
245201 — Porca de fixação do cone

A 245201 corresponde especificamente à peça localizada na extremidade da haste, onde realiza a fixação do cone.

NÃO CONFUNDIR COM A PORCA 1N6

A referência 1N6 também aparece no mesmo conjunto, mas possui outra função.

1N6: porca utilizada na montagem/fixação da haste.

245201: porca que trabalha diretamente na fixação do cone de linha.

Por isso, são componentes distintos.

ROSCA

Foi localizada informação comercial indicando:

Rosca M6

para a referência 245201.

Porém, como essa medida não apareceu no Parts List oficial consultado, eu classificaria como:

INFORMAÇÃO DE APOIO — NECESSÁRIA CONFIRMAÇÃO FÍSICA

Se vocês tiverem a peça no estoque, vale testar com um calibrador de rosca ou medir a haste 245052. Confirmando M6, essa informação seria excelente para identificação no site.

QUANDO SUBSTITUIR?

A substituição pode ser necessária quando houver:

• rosca danificada;
• porca quebrada;
• dificuldade para prender o cone;
• folga excessiva;
• perda da peça durante desmontagem ou transporte;
• impossibilidade de manter o cone corretamente posicionado.

Também deve ser verificada a condição da haste 245052.

COMO CONFIRMAR A PEÇA CORRETA?

Antes da compra, confira:

1. Referência 245201
2. Modelo completo da máquina
3. Haste porta-cone 245052
4. Formato da porca
5. Tipo e medida da rosca

ITEM INCLUSO

01 Porca de Fixação do Cone de Linha – 245201

Não acompanha haste 245052, suporte 245042, arruelas, cone de linha ou demais componentes, salvo quando expressamente informado.

DESCRIÇÃO COMPLETA

A Porca de Fixação do Cone de Linha GK26-1A / NP-7A 245201 é uma peça de reposição utilizada no conjunto porta-fio de máquinas portáteis destinadas ao fechamento de sacaria.

A referência 245201 é identificada tecnicamente como Thread Cone Clamping Nut no Parts List da Newlong NP-7A.

Sua função é trabalhar juntamente com a haste 245052 — Thread Cone Clamping Rod, prendendo e mantendo o cone de linha corretamente posicionado durante a operação.

A referência também possui aplicação documentada ou comercialmente confirmada em máquinas do padrão GK26-1 e GK26-1A que utilizam o mesmo conjunto porta-cone.

A 245201 não deve ser confundida com a 1N6, que aparece no mesmo conjunto, mas corresponde à porca utilizada na fixação da haste.

Antes da substituição, confirme o modelo da máquina, a referência da peça e o padrão da haste instalada.
