PRINCIPAIS CARACTERÍSTICAS

• Placa eletrônica para control box
• Aplicação em motor Direct Drive
• Referência SDY-FT-002
• Marcação secundária 2017042814

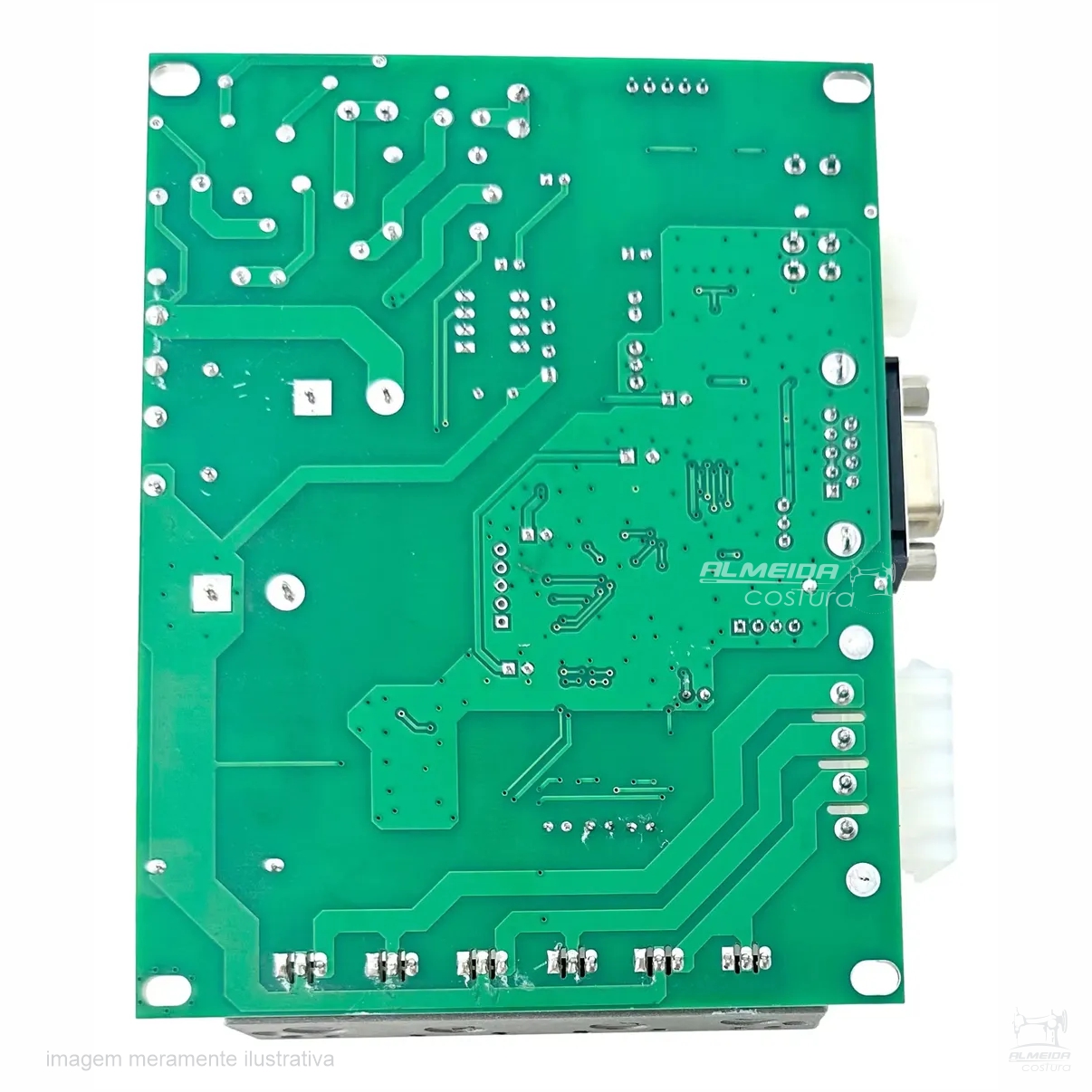

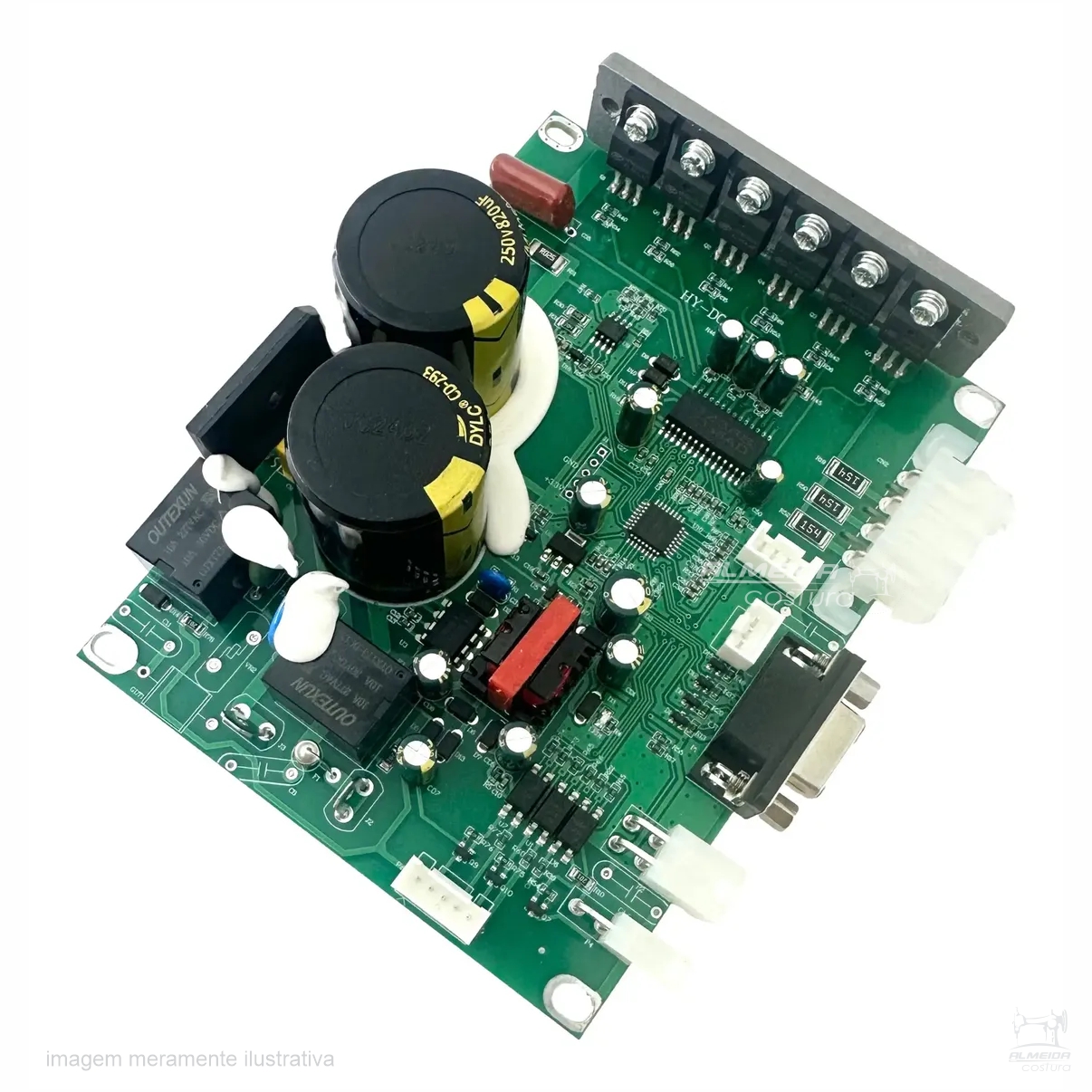

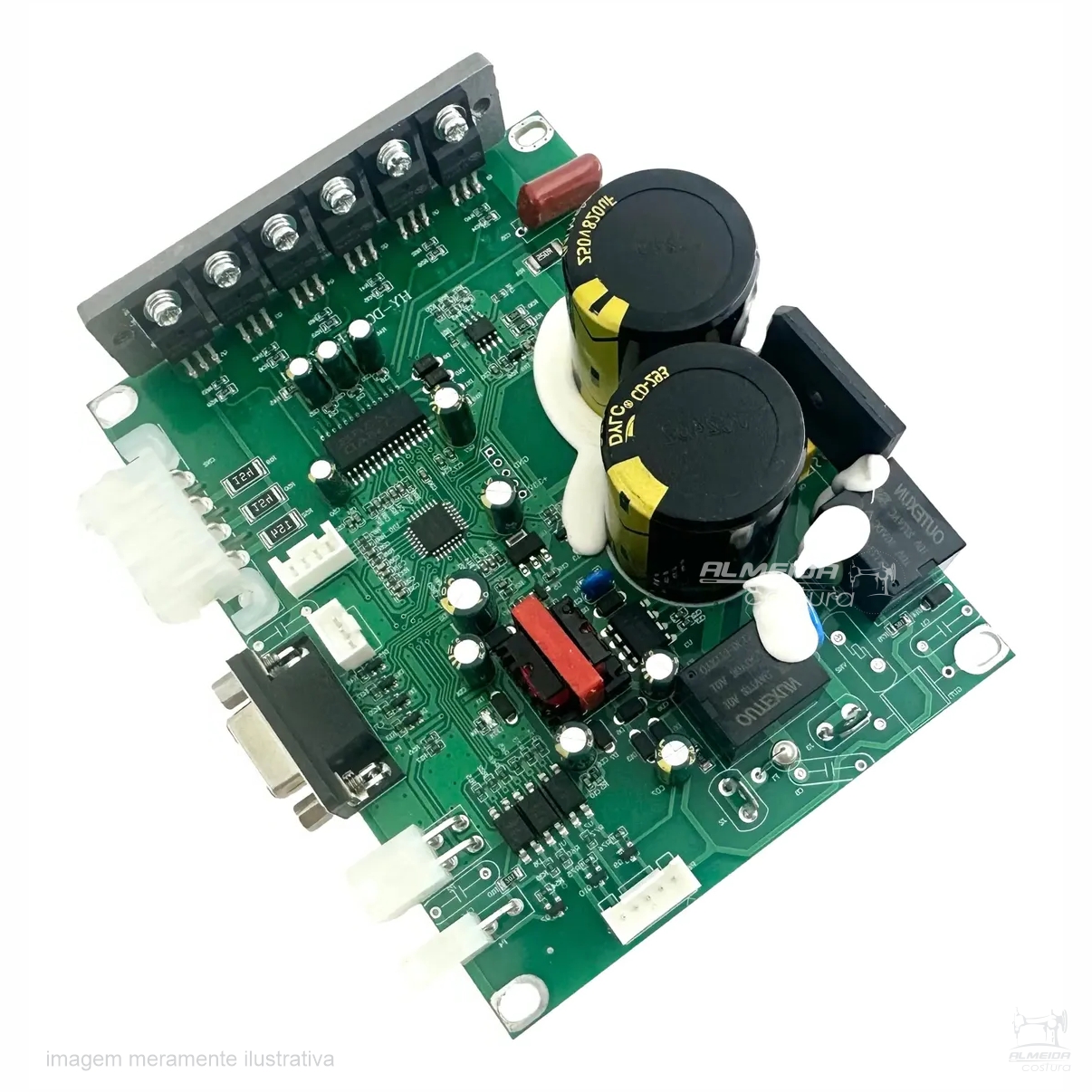

• Placa de circuito impresso com componentes eletrônicos montados
• Possui conectores para integração com o sistema do motor
• Utilizada em máquinas de costura industriais compatíveis
• Peça de reposição eletrônica
• Exige conferência da placa original antes da instalação

IDENTIFICAÇÃO

Produto: Placa eletrônica do control box
Referência principal: SDY-FT-002
Marcação da placa: 2017042814
Aplicação informada: Motor Direct Drive Bracob compatível
Referência comercial relacionada: PCB-2667
Sistema: Controle eletrônico de motor Direct Drive
GTIN/EAN:
NCM: 8537.10.90

PARA QUE SERVE?

A SDY-FT-002 fica instalada dentro do control box, que é o módulo eletrônico responsável pelo funcionamento do motor Direct Drive.

A placa processa os comandos elétricos do sistema e participa do controle de funcionamento do motor de acordo com os sinais recebidos pelos componentes compatíveis.

Por ser uma placa eletrônica específica, sua escolha não deve ser feita somente pelo fato de a máquina possuir motor Direct Drive.

É necessário que:

referência da placa, conectores, sistema elétrico e configuração do motor sejam compatíveis.

SDY-FT-002

Esta é a identificação mais importante encontrada diretamente na placa:

SDY-FT-002

Uma imagem externa da mesma PCB mostra claramente essa referência impressa no circuito.

Por isso, eu utilizaria SDY-FT-002 como referência principal do cadastro e do título.

O QUE É 2017042814?

Abaixo de SDY-FT-002 aparece:

2017042814

A marcação também está presente na fotografia externa da mesma placa.

Entretanto, não encontrei catálogo ou documentação técnica dizendo que esse número seja:

• Part Number;
• modelo do control box;
• número de série;
• revisão;
• lote;
• data de fabricação.

Portanto, eu cadastraria como:

Marcação secundária da placa: 2017042814

e não como referência equivalente à SDY-FT-002.

Também não deve ser usado como GTIN/EAN.

RELAÇÃO COM BRACOB

O cadastro atual da Almeida Costura identifica a peça como:

Placa do Control Box do Motor Direct Drive Bracob

Essa aplicação pode ser mantida se a unidade do estoque foi retirada, fornecida ou testada especificamente para um sistema Bracob.

Porém, a pesquisa externa mostrou que essa mesma arquitetura de placa SDY-FT-002 não é exclusiva da Bracob.

Uma fotografia idêntica, inclusive com:

SDY-FT-002
2017042814

é utilizada para uma placa comercializada para:

SUPU S8
Westman W-32500DC

Portanto, eu evitaria escrever:

“Placa original Bracob”

a menos que a procedência do item confirme isso.

REFERÊNCIA PCB-2667

Uma placa visualmente correspondente é comercializada como:

PCB-2667

para:

SUPU S8 / W-32500DC

Essa informação é útil para pesquisa e identificação, mas eu ainda não trataria:

PCB-2667 = SDY-FT-002

como equivalência oficial de fabricante.

No cadastro interno eu usaria:

Referência relacionada comercial: PCB-2667

COMPATIBILIDADE

Neste momento eu não colocaria modelos específicos da Bracob como compatibilidade confirmada.

Não encontrei manual Bracob ou Parts List que associe diretamente:

SDY-FT-002 → BC-2600, BC-4000, BC-5000 ou outro modelo específico.

O fato de a peça estar atualmente cadastrada na categoria de galoneira Bracob também não é suficiente para determinar o modelo.

Para o site, usaria:

Compatível com sistemas de motor Direct Drive que utilizem a placa SDY-FT-002 com a mesma configuração de conectores e especificações elétricas.

TENSÃO: 220V OU BIVOLT?

Aqui eu teria cautela.

Uma placa visualmente idêntica à SDY-FT-002 é comercializada como:

PCB-2667 BIVOLT

para SUPU S8 / W-32500DC.

Entretanto, o mesmo fornecedor possui também anúncio separado de placa 220 V para esses sistemas.

Isso mostra que existem variantes elétricas no mercado.

Portanto, para a unidade da Almeida Costura:

Tensão: NÃO CONFIRMADA — NECESSÁRIA VALIDAÇÃO

Eu não colocaria 220 V, 110 V ou bivolt sem verificar a placa, etiqueta do control box ou equipamento de origem.

POTÊNCIA

Também não colocaria:

400 W, 500 W, 550 W ou 750 W

somente porque são potências comuns em motores Direct Drive.

A potência precisa corresponder ao sistema específico utilizado com essa placa.

COMO CONFIRMAR A PLACA CORRETA?

Antes da compra, é importante comparar a placa instalada no equipamento com a peça anunciada, verificando principalmente:

• referência SDY-FT-002;
• gravações impressas na placa;
• tensão do sistema;
• modelo do motor;
• modelo do control box;
• formato e posição dos conectores;
• quantidade de terminais;
• posição dos componentes;
• configuração das entradas e saídas.

Em placas eletrônicas, duas peças visualmente semelhantes podem possuir programação ou configuração elétrica diferente.

INSTALAÇÃO

A substituição deve ser realizada com o equipamento desligado da rede elétrica.

Por possuir componentes de potência e capacitores, o control box pode reter carga elétrica mesmo depois de desconectado.

A instalação é indicada para técnico com conhecimento em eletrônica ou manutenção de máquinas de costura industriais.

Não se recomenda testar conectores ou realizar adaptações sem esquema elétrico do equipamento.

QUANDO VERIFICAR A PLACA?

A placa pode precisar de diagnóstico quando o sistema apresentar sintomas como:

• motor sem acionamento;
• control box sem funcionamento;
• falhas eletrônicas;
• motor funcionando de maneira irregular;
• equipamento não respondendo corretamente aos comandos.

Porém, esses sintomas não confirmam defeito na placa.

Também devem ser verificados:

motor, pedal/acionador, sensores, cabos, conectores, alimentação elétrica e demais componentes do control box.

ITEM INCLUSO

01 Placa Eletrônica do Control Box – SDY-FT-002

Não acompanha caixa do controlador, motor, painel, pedal/acionador, cabos ou demais componentes, salvo quando expressamente informado.

DESCRIÇÃO COMPLETA

A Placa Eletrônica do Control Box SDY-FT-002 é um componente utilizado no sistema eletrônico de motores Direct Drive para máquinas de costura industriais compatíveis.

A placa possui componentes eletrônicos montados responsáveis pelo processamento e controle elétrico do sistema e trabalha integrada ao motor, acionador, sensores, conectores e demais componentes do control box.

A identificação SDY-FT-002 está impressa diretamente na placa e deve ser utilizada como principal referência para comparação antes da substituição.

Também aparece a marcação 2017042814, porém não foi localizada documentação suficiente para identificar esse número como Part Number. Por isso, deve ser tratado apenas como uma marcação secundária da placa.

Embora a unidade comercializada pela Almeida Costura esteja relacionada a equipamentos Bracob, uma placa visualmente idêntica e com as mesmas gravações também é comercializada para sistemas SUPU S8 e Westman W-32500DC, demonstrando que a SDY-FT-002 pode ser utilizada em diferentes equipamentos que compartilham a mesma arquitetura eletrônica.

Antes da compra, confirme a referência, tensão, conectores e configuração elétrica da placa original. A substituição deve ser realizada por profissional capacitado.
