PRINCIPAIS BENEFÍCIOS

✔ Referência técnica Siruba KC18
✔ Aplicação no mecanismo da tampa frontal
✔ Funciona como pino de articulação/dobradiça
✔ Indicado para reposição e manutenção
✔ Aplicação em diferentes versões da série 700
✔ Facilita a identificação correta da peça pelo código do fabricante

COMPATIBILIDADE

A referência KC18 possui aplicação documentada em máquinas Siruba como:

• Siruba 700F
• Siruba 700FS
• Siruba 700UX
• Siruba 700KS
• Siruba 700KST
• Siruba 700DFT

A referência também aparece comercialmente aplicada em diversas subclasses das séries 737, 747, 757 e 767, pertencentes à família Siruba 700.

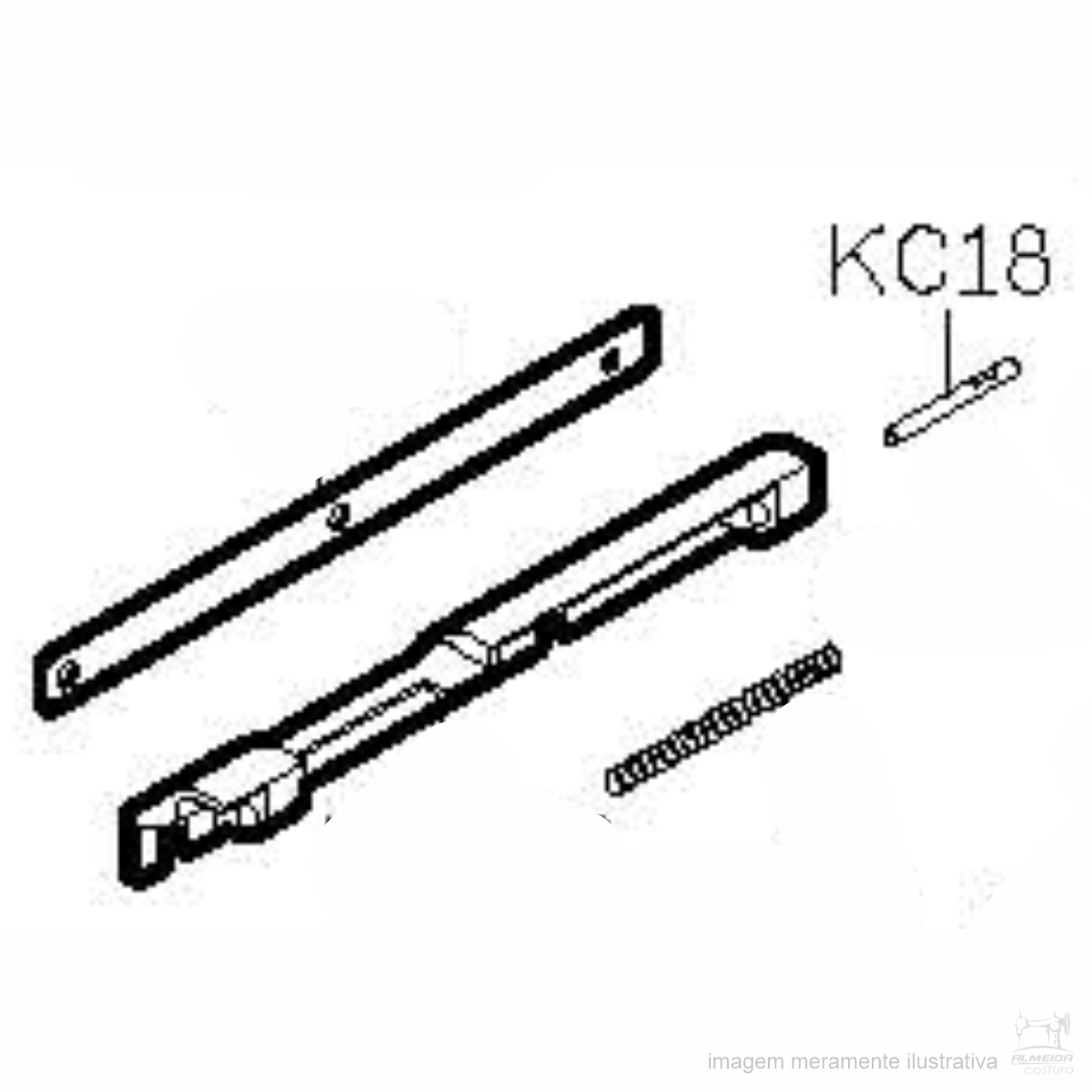

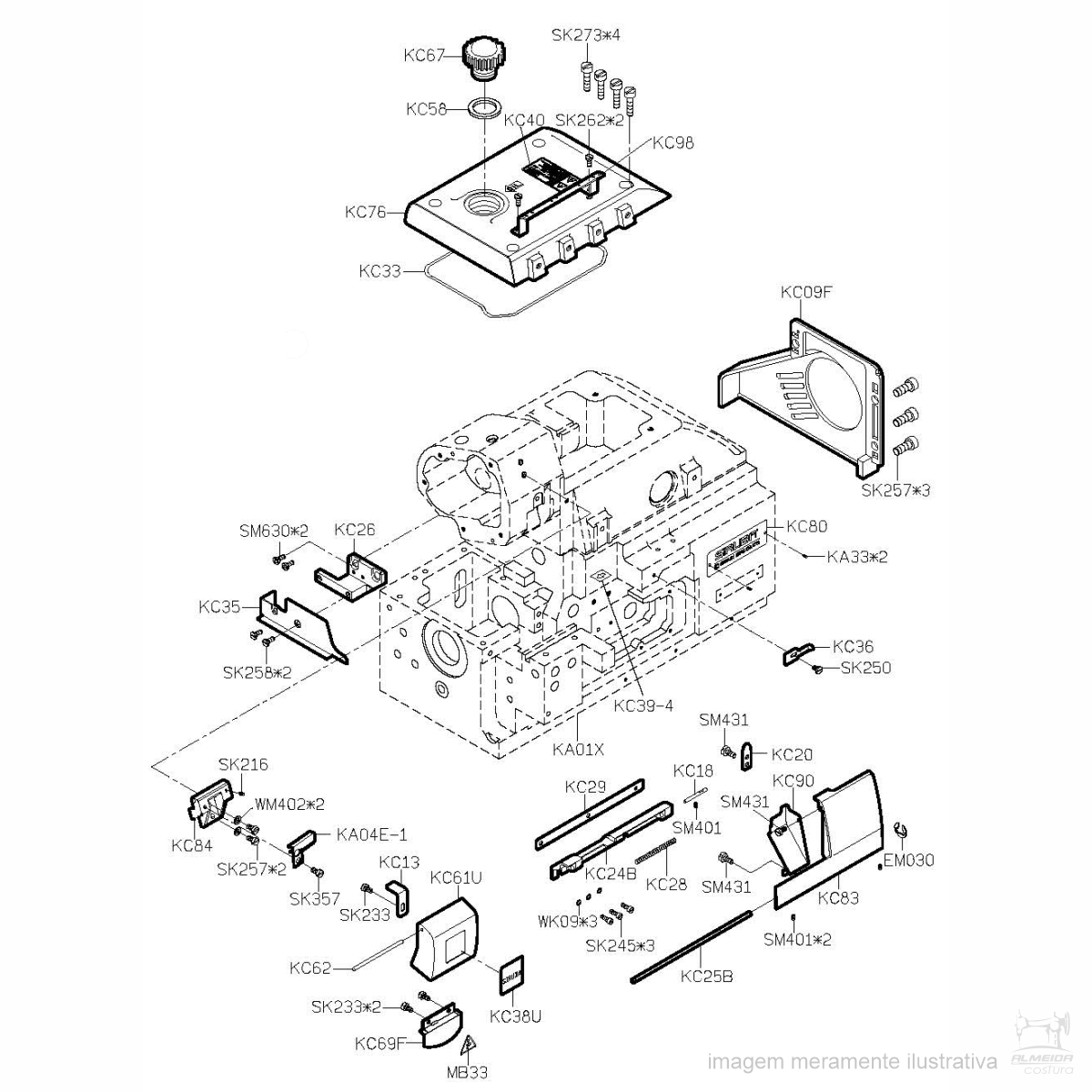

O Parts List da 700UX mostra a KC18 no grupo correspondente ao conjunto da tampa e estrutura frontal da máquina.

Antes da compra, confirme a referência KC18 no catálogo correspondente à versão da sua máquina.

IDENTIFICAÇÃO TÉCNICA

Marca / aplicação: Siruba
Código / Referência: KC18
Nome técnico: Hinge Pin
Nome em português: Pino da dobradiça / pino de articulação
Nome comercial: Pino do suporte da tampa frontal
Tipo de produto: Pino mecânico de fixação/articulação
Aplicação: Mecanismo da tampa frontal
Família: Siruba série 700
Comprimento aproximado: 29 mm
Diâmetro aproximado: 3 mm
Peso indicado na imagem: aproximadamente 1,6 g
NCM: 7318.24.00

As dimensões de 29 × 3 mm são as medidas apresentadas na imagem do produto e devem ser tratadas como aproximadas.

REFERÊNCIAS E PEÇAS RELACIONADAS

KC18

Referência principal do pino. Fornecedores técnicos também identificam diretamente KC18 como Hinge Pin.

PEÇAS RELACIONADAS

KC24B — Front Cover Hinge
Dobradiça da tampa frontal.

KC28 — Hinge Spring
Mola da articulação.

Essas peças trabalham no mesmo mecanismo, porém são componentes diferentes e não são referências alternativas da KC18.

NÃO CONFUNDIR COM KC18K

KC18K é outra referência Siruba, utilizada para um suporte fixo, e não corresponde ao pino KC18.

Portanto:

KC18 = pino / Hinge Pin
KC18K = suporte fixo

FUNÇÃO

O KC18 funciona como eixo/pino de articulação no mecanismo da tampa frontal da máquina.

Sua função é permitir a montagem e movimentação da dobradiça da tampa em conjunto com os demais componentes do mecanismo.

Por isso, apesar de ser uma peça simples, seu formato e dimensões devem corresponder ao padrão correto para manter o encaixe adequado.

APLICAÇÃO

Indicado para:

• Máquinas overlock industriais Siruba
• Siruba série 700 compatível
• Reposição do pino da dobradiça da tampa frontal
• Manutenção do conjunto da tampa
• Substituição de pino desgastado, deformado ou perdido
• Máquinas que indiquem especificamente a referência KC18

DESCRIÇÃO COMPLETA

O Pino da Dobradiça da Tampa Frontal Siruba KC18 é um componente mecânico utilizado em máquinas overlock industriais da família Siruba série 700.

Nos catálogos e fornecedores técnicos, a referência KC18 é identificada como Hinge Pin, denominação correspondente a um pino de articulação ou dobradiça.

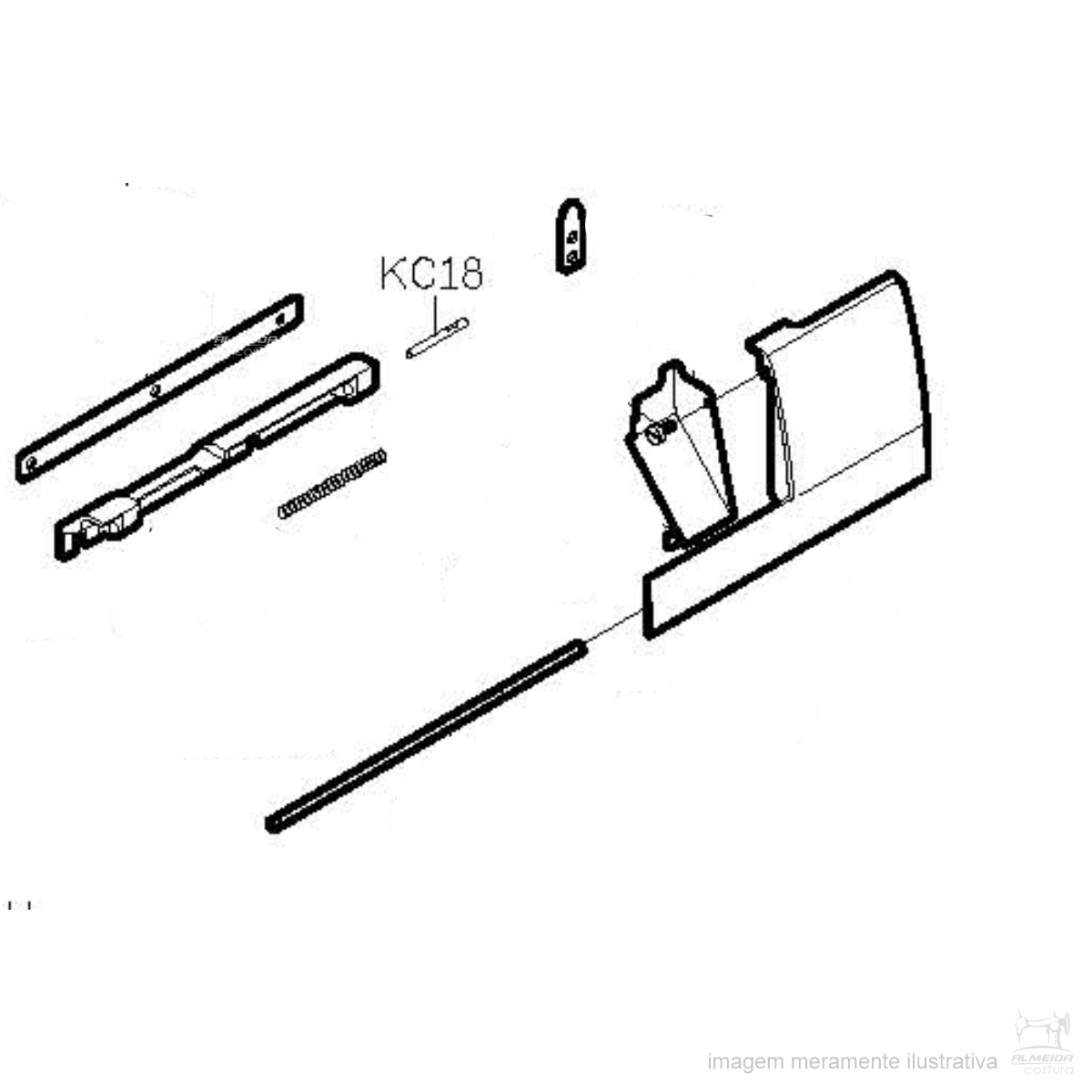

A peça aparece no grupo estrutural da máquina junto a componentes relacionados ao mecanismo frontal, incluindo a KC24B – Front Cover Hinge e a KC28 – Hinge Spring. Isso confirma sua função como parte da articulação da tampa frontal.

A referência KC18 é encontrada em diferentes versões da série 700, incluindo 700F, 700FS, 700UX, 700KS, 700KST e 700DFT compatíveis.

Conforme a imagem do produto, o pino possui aproximadamente 29 mm de comprimento e 3 mm de diâmetro, com peso indicado de aproximadamente 1,6 g.

Como existem outros pinos e eixos visualmente semelhantes na mesma máquina, a escolha não deve ser feita somente pelas dimensões. O principal critério de identificação é a referência KC18 no Parts List correspondente.

Antes da compra, confira o modelo completo da máquina e compare a peça antiga com a referência anunciada.

OBSERVAÇÃO

Antes da compra, confira:

Referência: KC18
Comprimento aproximado: 29 mm
Diâmetro aproximado: 3 mm
Aplicação: articulação da tampa frontal
Modelo completo da máquina

Não confundir com KC18K, que corresponde a outro componente.
