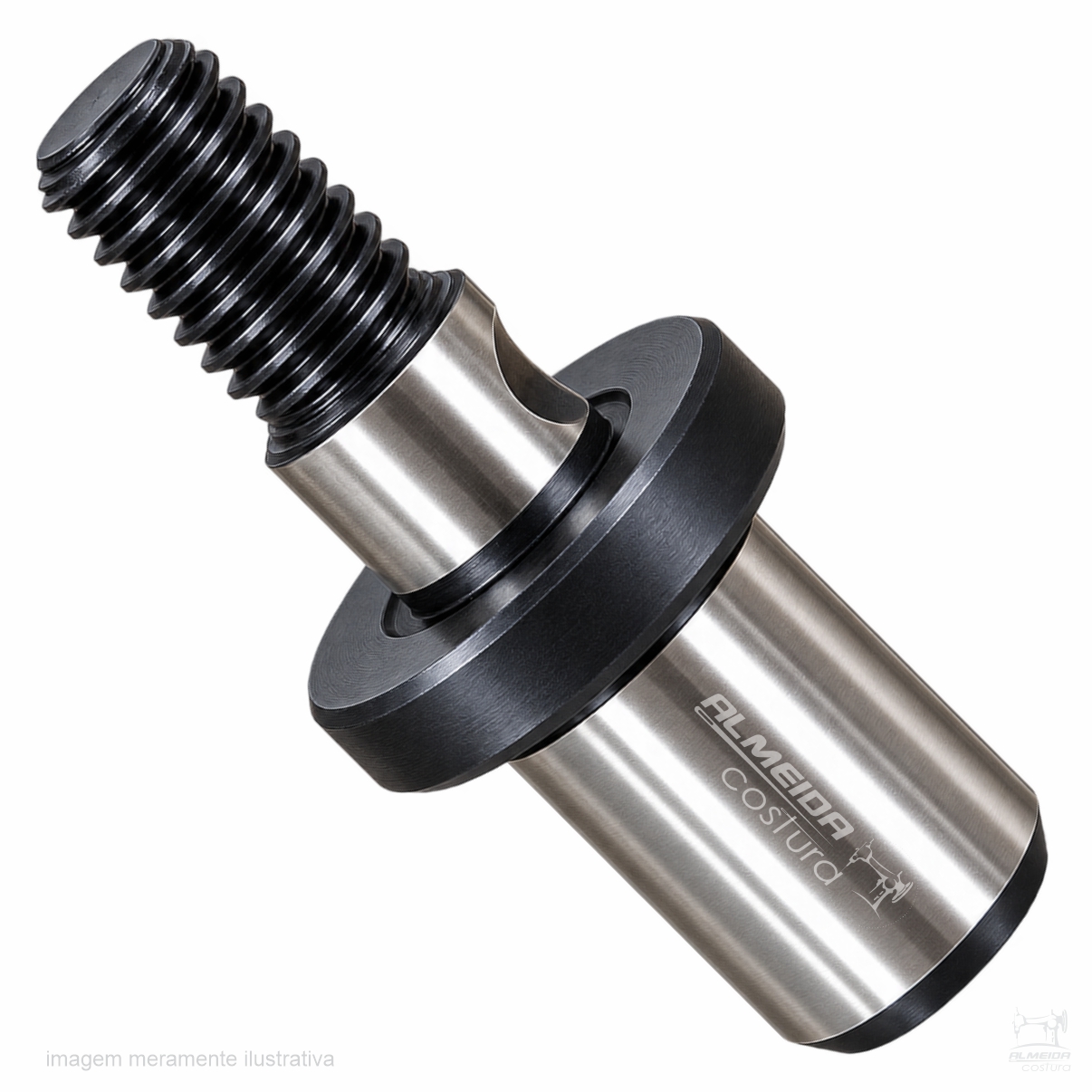

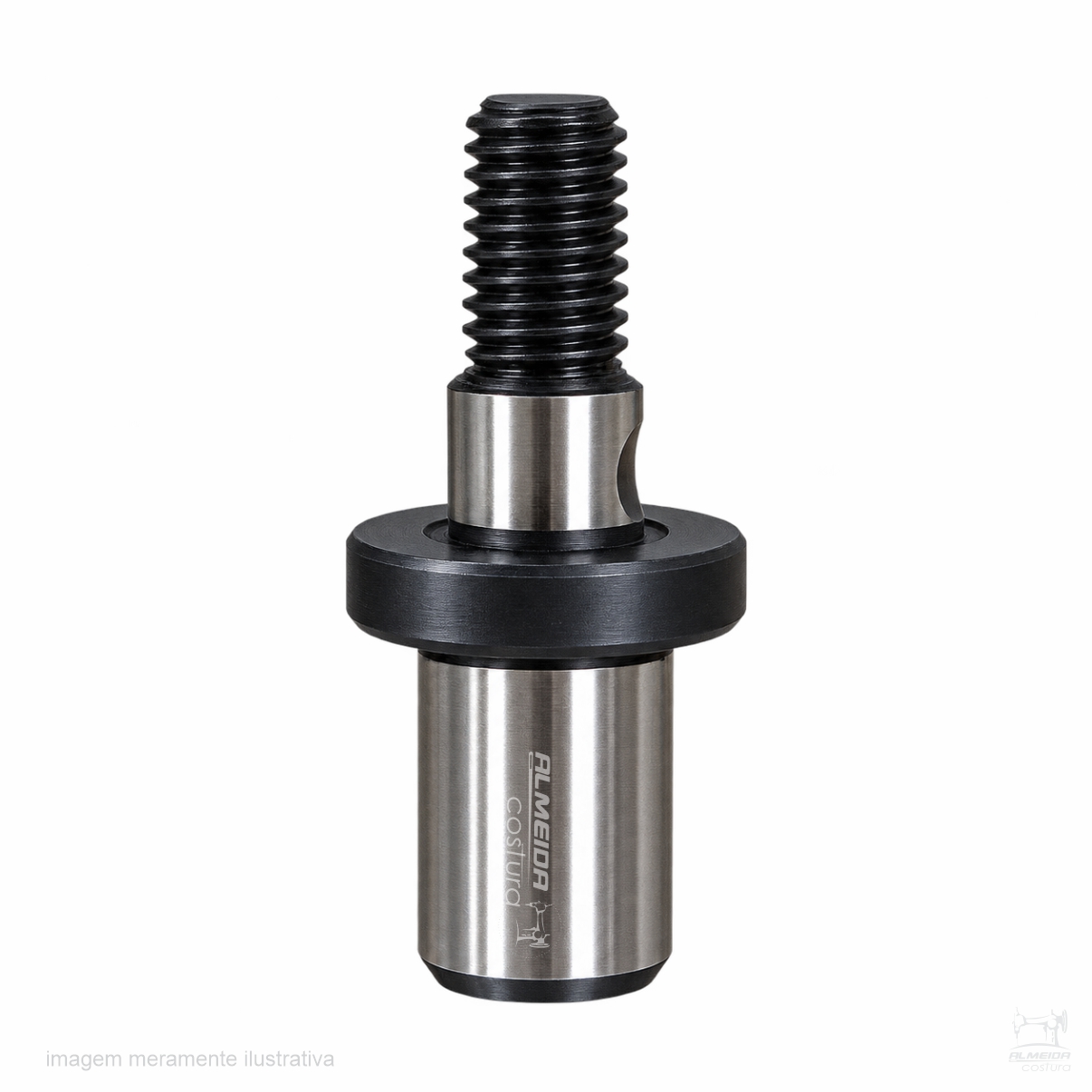

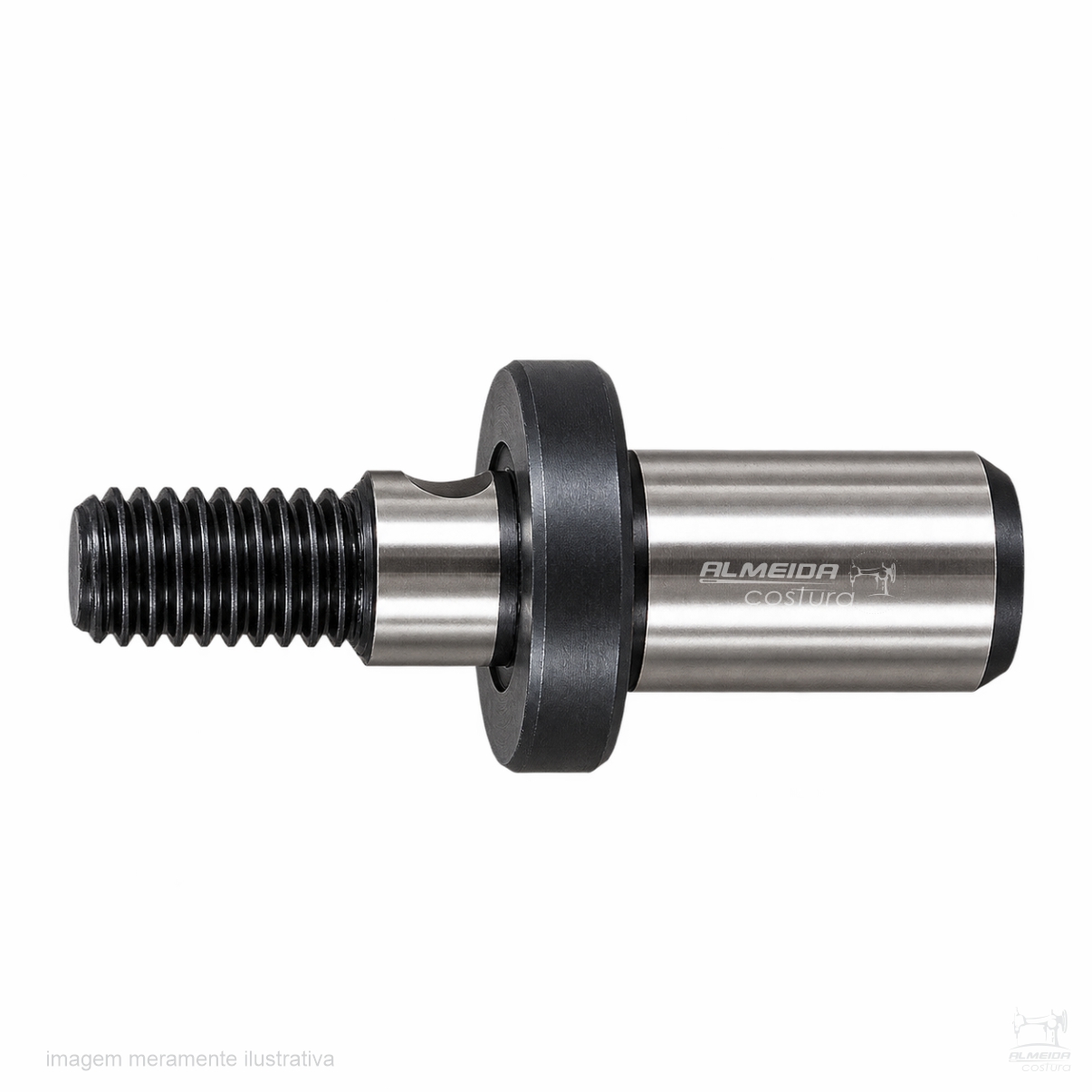

PRINCIPAIS CARACTERÍSTICAS

• Pino do mecanismo do looper
• Referência ME18
• Aplicação em galoneiras/interlocks industriais
• Aplicação relacionada às famílias Siruba F007 e C007
• Utilizado na articulação do conjunto de acionamento do looper
• Comprimento aproximado de 29 mm
• Peso aproximado de 8,2 g
• Possui região roscada para montagem no mecanismo
• Peça individual de reposição

IDENTIFICAÇÃO

Produto: Pino do mecanismo do looper
Referência: ME18
Referência comercial relacionada: JZ-35053
Marca relacionada: Siruba
Aplicação principal: F007 / C007
Comprimento aproximado: 29 mm
Peso aproximado: 8,2 g
GTIN/EAN:
NCM: 8452.90.99

PARA QUE SERVE?

O ME18 integra o conjunto mecânico responsável pelo movimento do looper.

Nesse mecanismo existem eixos, bielas, articulações, buchas e outros componentes que transformam o movimento da máquina no deslocamento sincronizado do looper.

O ME18 atua como pino de articulação/fixação nesse conjunto, permitindo a conexão e o movimento controlado entre os componentes relacionados.

Por isso, desgaste ou folga nessa peça pode afetar o comportamento do mecanismo.

ME18 É PINO OU EIXO?

A nomenclatura mais consistente encontrada é:

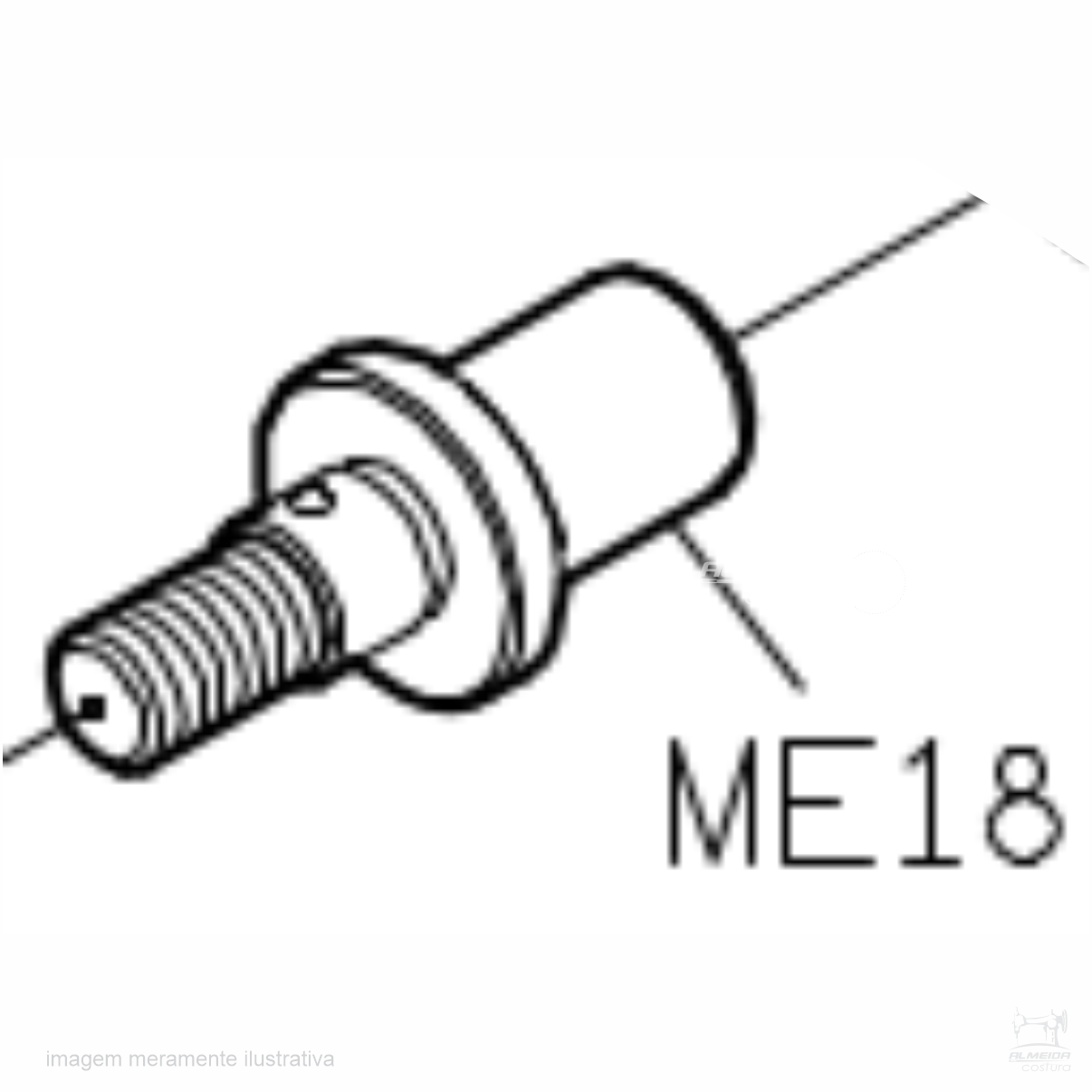

ME18 — PIN

Alguns fornecedores utilizam termos como shaft de forma genérica, mas catálogos de peças e cruzamentos técnicos identificam ME18 especificamente como Pin.

Portanto, para o site eu usaria:

Pino

e não:

Eixo ME18.

“PINO DA BIELA” ESTÁ CORRETO?

Como nomenclatura comercial, sim, desde que especifiquemos o conjunto.

O problema é usar apenas:

Pino Biela – ME18

porque existem várias bielas diferentes dentro de uma máquina.

A identificação mais clara é:

Pino da Biela do Mecanismo do Looper – ME18

ou, de forma ainda mais conservadora:

Pino do Mecanismo do Looper – ME18

Eu prefiro a primeira para o site porque mantém o termo pelo qual mecânicos provavelmente procuram a peça.

COMPATIBILIDADE

A referência ME18 é encontrada especificamente para peças das famílias:

Siruba F007
Siruba C007

Essas famílias possuem diversas subclasses e gerações.

Portanto, eu não escreveria que o ME18 serve em toda F007 e toda C007 sem exceção. O ideal é confirmar a referência no Parts List correspondente à máquina.

O código também aparece como referência de comparação em máquinas de arquitetura compatível, mas isso não deve ser utilizado para anunciar compatibilidade universal com outras marcas.

REFERÊNCIA JZ-35053

Fornecedores de reposição comercializam:

JZ-35053

como correspondente ao:

ME18

para Siruba F007/C007.

Essa é uma informação útil para pesquisa e identificação, mas não se trata de uma referência original Siruba.

Eu cadastraria assim:

Referência principal: ME18
Referência comercial relacionada: JZ-35053

LOCALIZAÇÃO NO MECANISMO

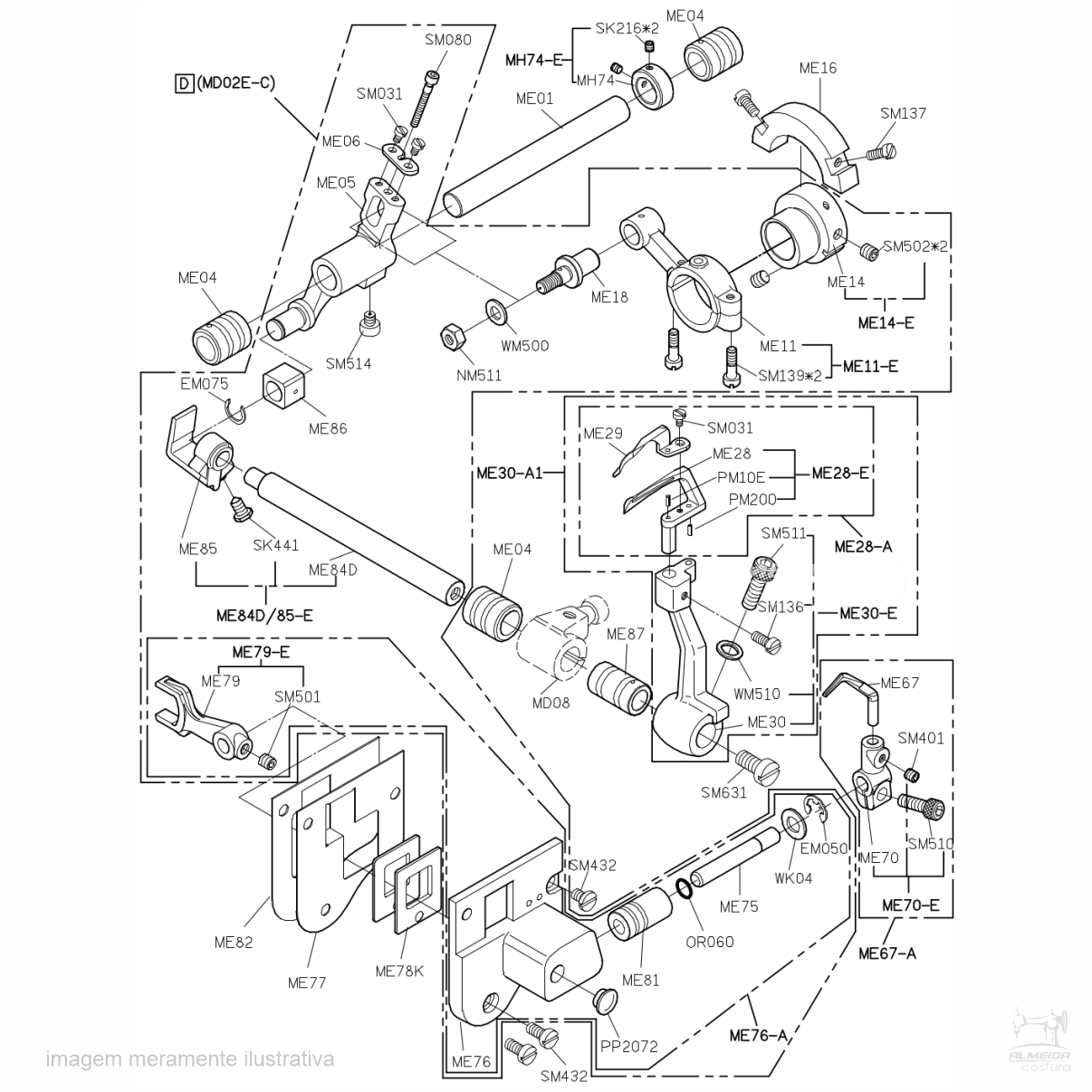

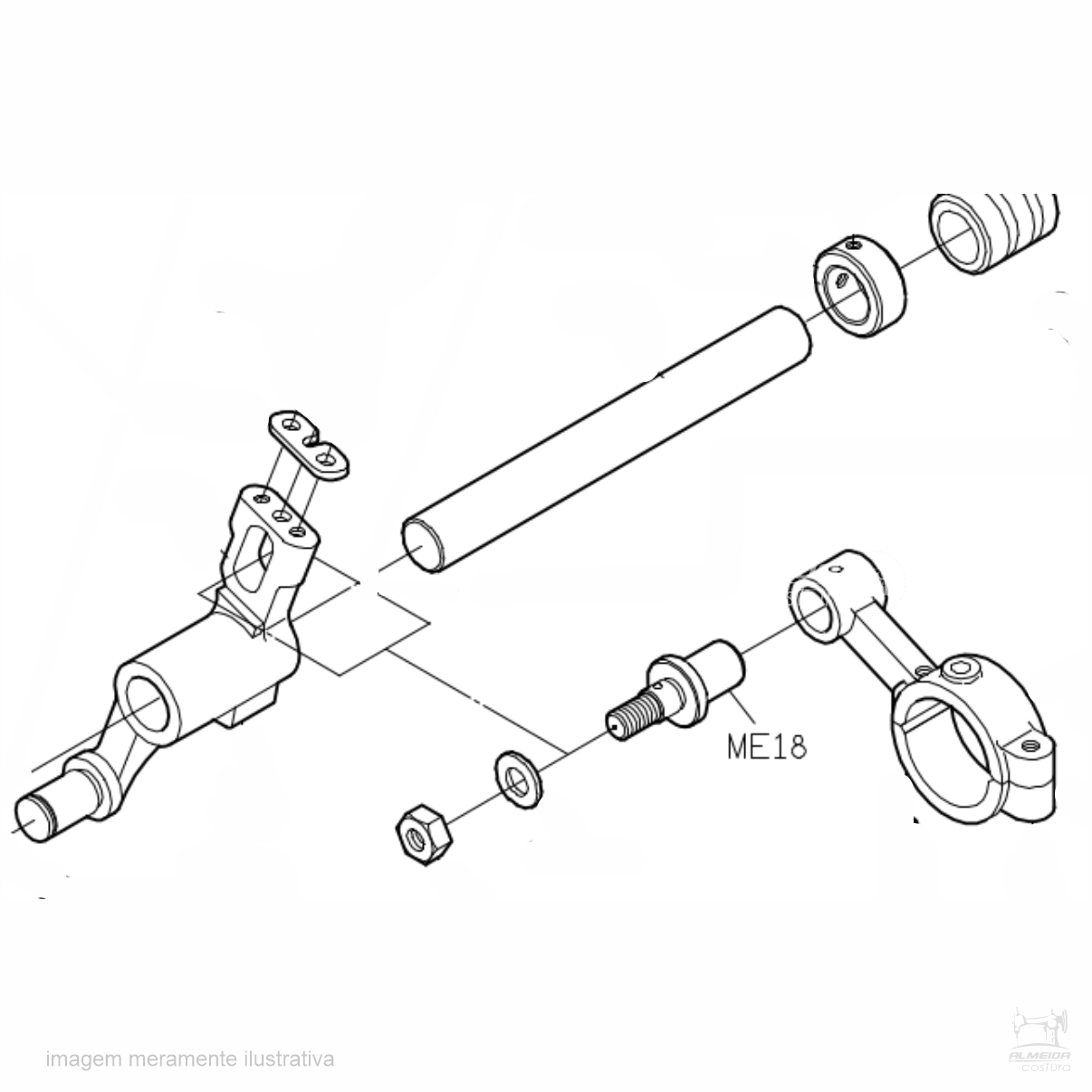

Um Parts Book de máquina compatível com a arquitetura Siruba coloca a referência ME18 dentro de “Looper Shaft Assemblies”, ou seja:

Conjunto do eixo/mecanismo do looper

Nesse mesmo grupo aparecem componentes classificados como:

Link — biela/articulação
Shaft — eixo
Bushing — bucha
Crank — manivela
Pin — pino

Isso confirma que o ME18 pertence ao sistema mecânico de transmissão do movimento do looper.

QUANDO VERIFICAR A SUBSTITUIÇÃO?

O ME18 deve ser inspecionado quando houver:

• folga excessiva no mecanismo;
• desgaste na região de articulação;
• rosca danificada;
• peça torta;
• quebra;
• dificuldade de regulagem do looper;
• movimento irregular no conjunto.

Entretanto, folga ou falha na formação do ponto pode envolver também bielas, buchas, eixo, suporte do looper ou regulagem da máquina.

INSTALAÇÃO E REGULAGEM

Por integrar o mecanismo de movimento do looper, a substituição deve preservar o alinhamento e as folgas corretas do conjunto.

Após a montagem, é importante verificar:

• movimento livre da articulação;
• ausência de folga excessiva;
• aperto da rosca;
• curso do mecanismo;
• posição do looper;
• sincronismo entre looper e agulhas.

A instalação é recomendada para profissional com conhecimento em máquinas industriais.

ITEM INCLUSO

01 Pino do Mecanismo do Looper – ME18

Não acompanha biela, porca, arruela, looper ou demais componentes, salvo quando expressamente informado.

DESCRIÇÃO COMPLETA

O Pino da Biela do Mecanismo do Looper Siruba ME18 é uma peça de reposição utilizada no conjunto responsável pela transmissão do movimento do looper em máquinas industriais compatíveis.

A referência ME18 é identificada tecnicamente como Pin e aparece relacionada às famílias Siruba F007 e C007.

No mecanismo, o pino participa da articulação entre componentes responsáveis pelo acionamento do looper, permitindo que o movimento seja transmitido de maneira controlada durante cada ciclo da máquina.

A peça apresentada possui aproximadamente 29 mm de comprimento e 8,2 g de peso.

Também existe a referência comercial JZ-35053, encontrada como reposição correspondente ao ME18 para máquinas F007/C007.

Como existem diversas versões dentro dessas famílias, recomenda-se confirmar o modelo completo da máquina, a referência e o formato da peça antiga antes da substituição.
