PRINCIPAIS CARACTERÍSTICAS

• Guia-fio para máquina overlock industrial
• Referência Siruba: GKG92 / KG92
• Referência relacionada: 20713018
• Referência relacionada: 275019B0
• Nome técnico: Thread Guide
• Também identificado como Needle Check Thread Guide
• Aplicação junto ao conjunto da bitola/porta-agulhas
• Auxilia no direcionamento da linha
• Aplicação confirmada na família Siruba K700
• Compatibilidade deve ser conferida pela referência e modelo da máquina

IDENTIFICAÇÃO

Produto: Guia-fio
Referência principal: GKG92
Referência alternativa: KG92
Referência relacionada: 20713018
Referência relacionada: 275019B0
Nome técnico: Thread Guide / Needle Check Thread Guide
Aplicação: Máquina overlock industrial compatível
Série relacionada: Siruba K700
NCM: 8452.90.91
GTIN/EAN:

PARA QUE SERVE?

O guia-fio participa do percurso da linha na região do conjunto da agulha.

Sua função é manter a linha corretamente direcionada enquanto ela segue pelo mecanismo de passagem de linha até a agulha.

Esse posicionamento ajuda a evitar que a linha saia do percurso previsto durante o funcionamento da máquina.

A peça trabalha em conjunto com componentes como:

• Porta-agulhas
• Barra da agulha
• Outros guias de linha
• Tensores
• Estica-fios
• Agulhas

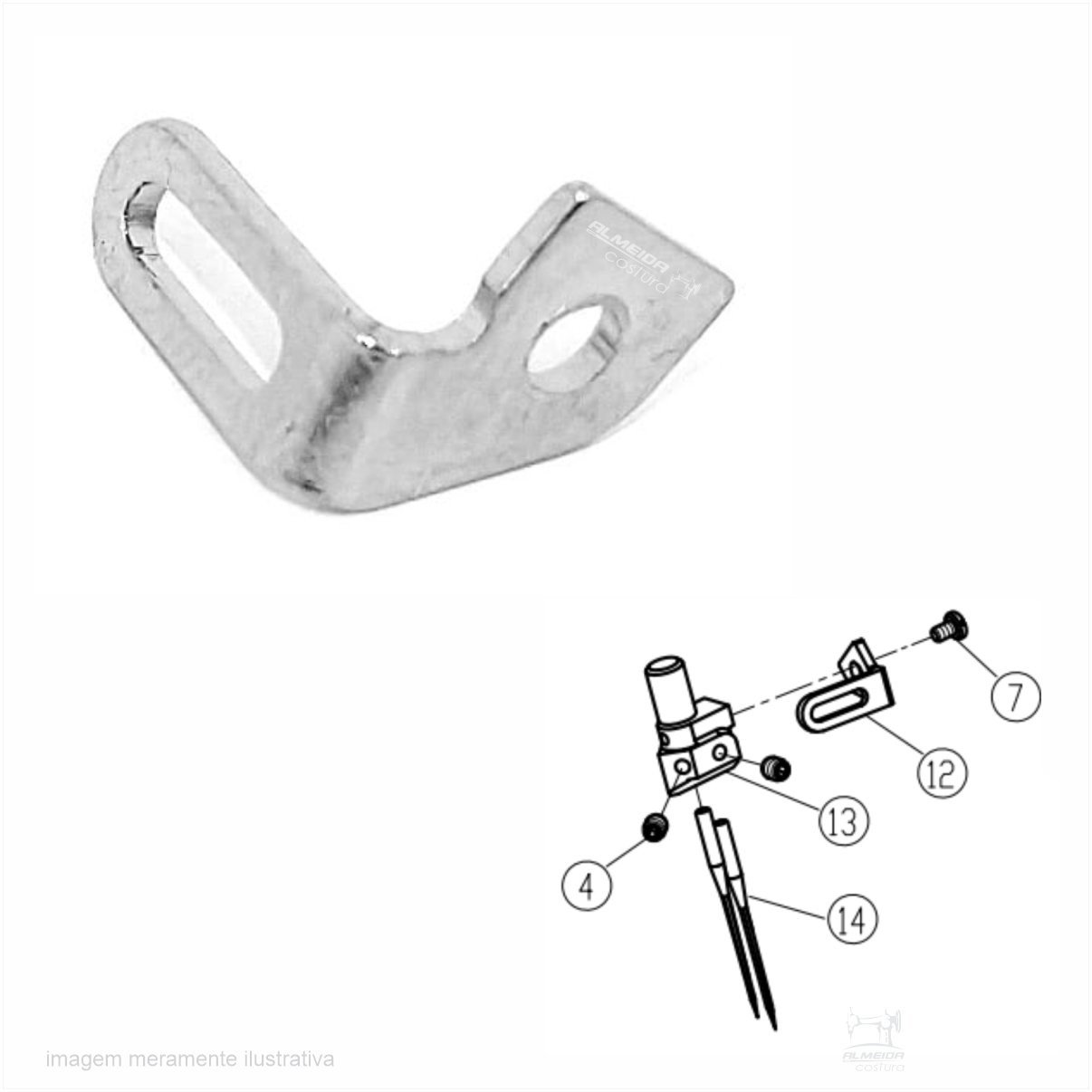

POSIÇÃO DA PEÇA

O GKG92 / 20713018 é instalado próximo ao conjunto da bitola ou porta-agulhas.

Pelo formato apresentado, possui:

• Rasgo alongado para ajuste/fixação
• Aba dobrada
• Furo de passagem ou fixação
• Formato angular compatível com montagem próxima ao conjunto da agulha

O rasgo alongado permite posicionamento durante a montagem.

REFERÊNCIA GKG92 / KG92

A referência:

GKG92

também aparece como:

KG92

e é identificada comercialmente como:

Thread Guide

para máquinas Siruba da família K700.

Essa é uma das principais referências para localizar a peça no mercado de reposição.

REFERÊNCIA 20713018

A referência:

20713018

é documentada como:

Thread Guide

em diferentes máquinas overlock industriais.

Ela aparece, por exemplo, em documentação técnica de máquinas JACK e Singer.

REFERÊNCIA 275019B0

A referência:

275019B0

é utilizada pela Pegasus e aparece tecnicamente como:

Thread Guide

ou

Needle Check Thread Guide

Essa referência pertence ao conjunto do mecanismo da agulha e da bitola.

RELAÇÃO 20713018 / 275019B0

Em documentação técnica de máquinas JACK, a referência:

20713018

aparece diretamente relacionada ao código de referência:

275019B0

com a descrição:

Thread Guide

Por isso, essas duas numerações podem ser mantidas juntas na identificação do produto.

SOBRE GKG92 / KG92

GKG92 e KG92 são nomenclaturas utilizadas para o mesmo padrão de guia-fio associado às máquinas Siruba K700.

Para SEO e pesquisa de peças, é útil manter as duas formas:

GKG92

e

KG92

porque clientes e fornecedores podem procurar por qualquer uma delas.

COMPATIBILIDADE CONFIRMADA

SIRUBA

Aplicação documentada:

Série K700

Também há registro comercial da GKG92 para:

Siruba 757K

JACK

A referência 20713018 aparece documentada para:

• JK-804D
• JK-805D
• E4

A compatibilidade deve considerar a versão da máquina e o Parts List correspondente.

SINGER

A referência 20713018 aparece no manual de peças da:

Singer 322D

como Guia fio no mecanismo da agulha.

PEGASUS

A referência 275019B0 aparece em documentação das famílias:

• EX3200
• EX5200
• EX5100

como componente do sistema de guia de linha na região das agulhas.

NÃO CONSIDERAR UNIVERSAL

Embora existam máquinas de diferentes marcas utilizando peças desse padrão, não recomendamos anunciar como:

“serve em qualquer overlock”

ou

“serve em todas as máquinas série 700”.

Máquinas visualmente semelhantes podem utilizar guias com diferenças em:

• Formato
• Rasgo
• Posição do furo
• Inclinação
• Sistema de fixação

A referência deve ser confirmada antes da compra.

NÃO CONFUNDIR COM KG93 / 20713038 / 275019A0

Existe outro guia muito semelhante identificado como:

KG93

20713038

275019A0

Esse é um componente diferente.

Portanto:

GKG92 / KG92 / 20713018 / 275019B0

não deve ser confundido com:

KG93 / 20713038 / 275019A0

Mesmo que as peças sejam instaladas na mesma região do conjunto da agulha.

SOBRE “PONTO CADEIA”

Eu não recomendaria utilizar “ponto cadeia” como característica principal deste guia-fio.

A referência 20713018 aparece também em configurações de overlock que não devem ser descritas exclusivamente como ponto cadeia.

Para a página do produto, a identificação mais segura é:

Guia-fio da bitola / conjunto da agulha para overlock industrial

COMO CONFIRMAR A COMPATIBILIDADE?

Antes da compra, confira:

Referência: GKG92 / KG92

ou:

20713018 / 275019B0

e também:

• Modelo completo da máquina
• Formato da peça antiga
• Posição do rasgo
• Furo de fixação
• Posição junto ao porta-agulhas

Quando possível, compare diretamente com a peça retirada da máquina.

IMPORTÂNCIA DA PASSAGEM CORRETA DA LINHA

A linha precisa seguir o percurso definido pelo fabricante da máquina.

Uma peça ausente, deformada ou instalada incorretamente pode provocar:

• Linha saindo do percurso
• Atrito irregular
• Instabilidade no enfiamento
• Falhas na formação do ponto
• Quebra de linha

Esses sintomas também podem ter outras causas, portanto o guia-fio deve ser avaliado junto aos demais componentes do enfiamento.

QUANDO SUBSTITUIR?

A substituição pode ser necessária quando houver:

• Guia quebrado
• Peça deformada
• Rasgo de fixação danificado
• Furo deformado
• Rebarbas
• Guia ausente
• Danos provocados por impacto ou manutenção inadequada

Rebarbas na região de contato com a linha devem receber atenção especial.

INSTALAÇÃO

De forma geral:

1. Desligue a máquina.
2. Identifique a posição do guia antigo.
3. Remova o parafuso de fixação.
4. Compare o formato das peças.
5. Instale o novo guia.
6. Regule a posição utilizando o rasgo alongado.
7. Aperte corretamente a fixação.
8. Faça novamente o enfiamento.
9. Gire o volante manualmente.
10. Confira a passagem livre da linha.
11. Faça um teste de costura.

A posição correta deve seguir o Parts List ou manual específico da máquina.

DESCRIÇÃO COMPLETA

O Guia-Fio da Bitola GKG92 / 20713018 é uma peça utilizada no mecanismo de passagem da linha de máquinas overlock industriais compatíveis.

Na linha Siruba, a peça é encontrada pelas referências GKG92 e KG92, com aplicação documentada na família K700.

Outros fabricantes utilizam referências relacionadas. A 20713018 é documentada como Thread Guide em máquinas JACK e Singer, enquanto a 275019B0 aparece em Parts Lists Pegasus como Thread Guide ou Needle Check Thread Guide.

A documentação JACK relaciona diretamente 20713018 com 275019B0, confirmando a equivalência dessas duas numerações dentro desse padrão de componente.

A peça é instalada junto ao conjunto da agulha/bitola e auxilia no direcionamento da linha antes da passagem pela agulha.

Por existir outro guia semelhante identificado como KG93 / 20713038 / 275019A0, é importante conferir corretamente a referência antes da compra.

Este produto não deve ser considerado universal para todas as máquinas overlock ou para todas as marcas que utilizem projetos semelhantes.

ITEM INCLUSO

01 Guia-Fio da Bitola – GKG92 / KG92 / 20713018 / 275019B0

NÃO ACOMPANHA

• Parafuso de fixação
• Porta-agulhas
• Agulhas
• Barra da agulha
• Outros guias de linha
• Máquina de costura
• Serviço de instalação ou regulagem
