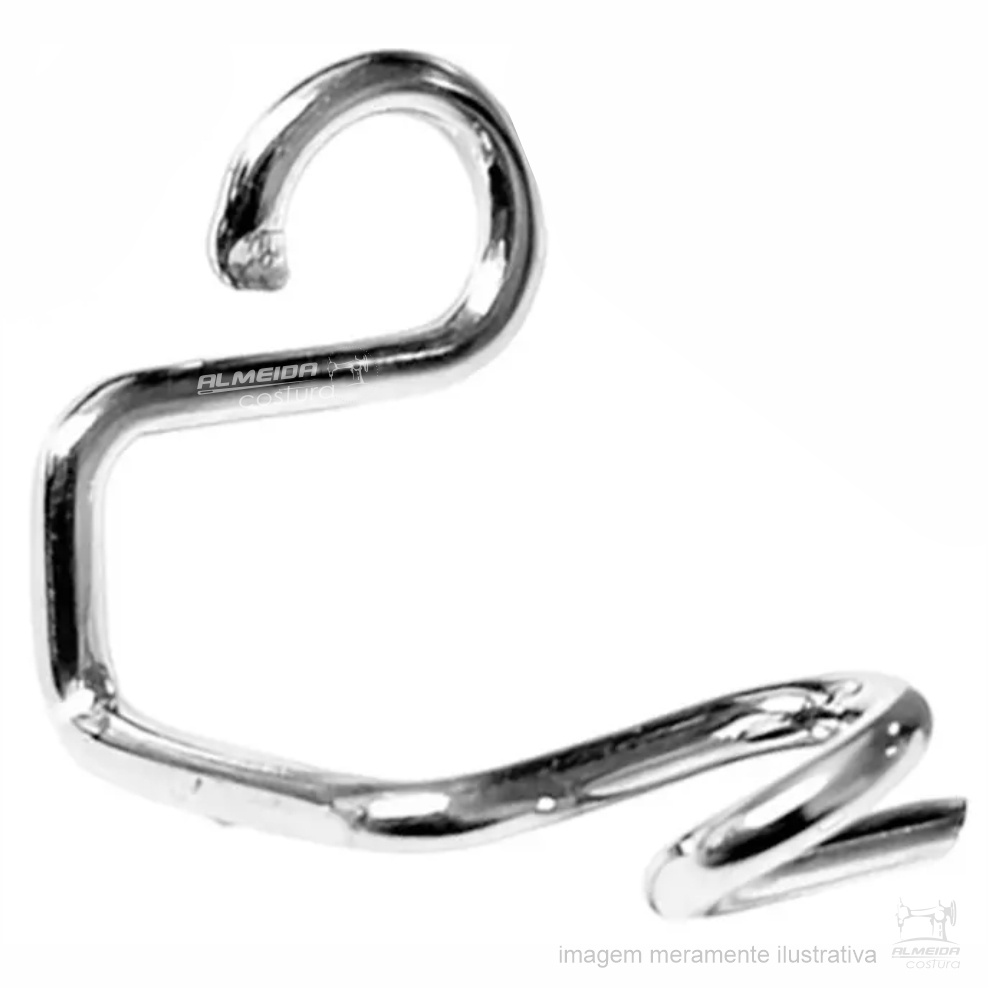

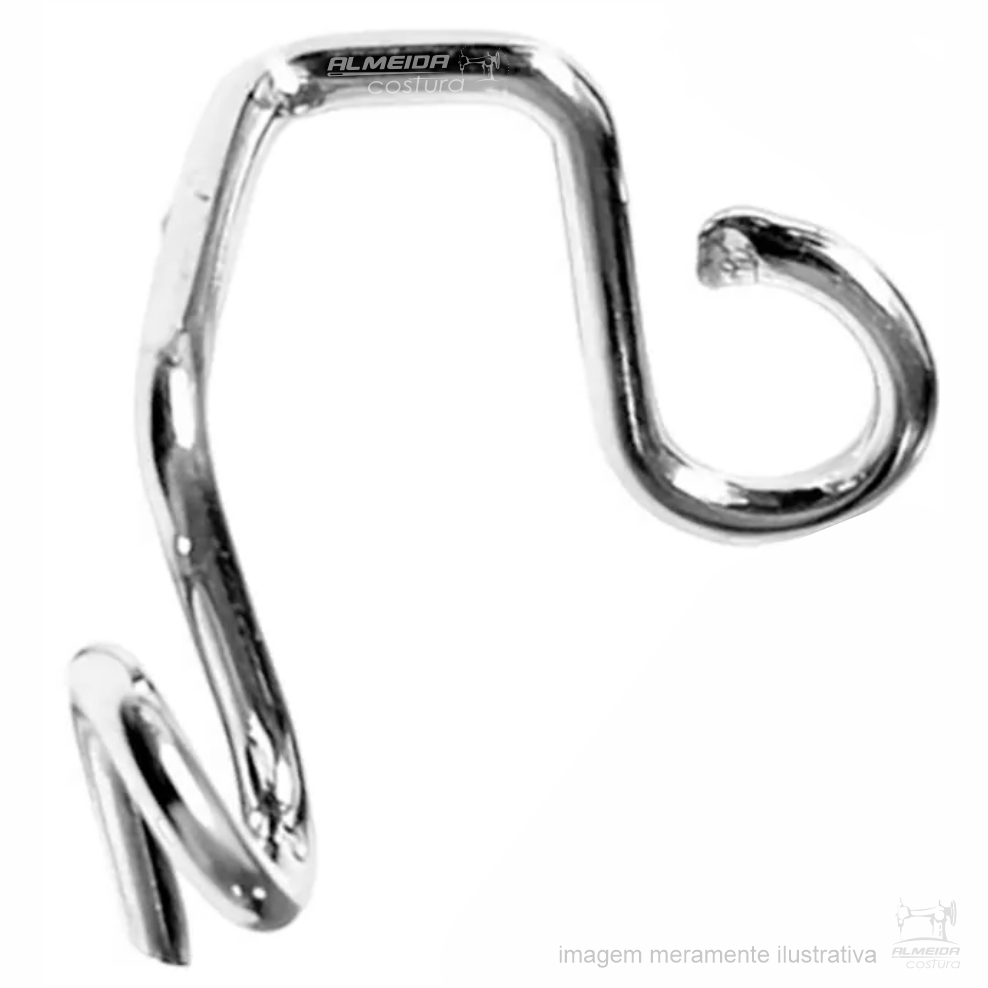

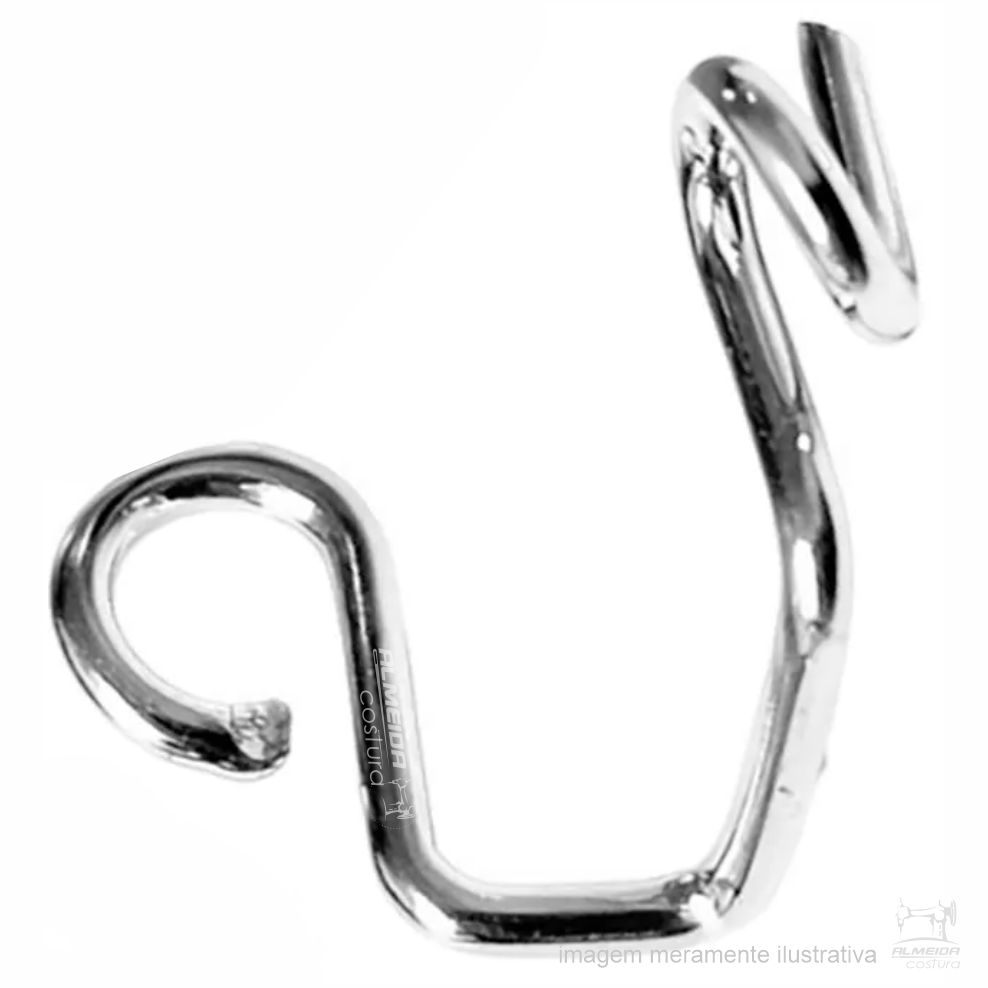

PASSA-FIO DA BARRA DA AGULHA PARA SINGER 15C / 15-30 – 8223
R$7,85
🚚 Enviamos para todo o Brasil
Guia-fio utilizado próximo à barra da agulha para manter a linha corretamente direcionada durante a costura.
O Passa-Fio da Barra da Agulha 8223 é uma pequena peça utilizada no percurso da linha superior em máquinas de costura domésticas retas do padrão conhecido como “pretinha”, com aplicação comercial relacionada às Singer 15C e 15-30 e máquinas de construção equivalente.
Sua função é conduzir e manter a linha posicionada na região da barra da agulha, antes de sua passagem pela agulha.
O manual oficial da Singer 15C confirma que, depois do tensor e do estica-fio, a linha passa por dois guia-fios antes de chegar à agulha, mostrando a função desses componentes no percurso correto da linha.
PRINCIPAIS BENEFÍCIOS
- Componente do percurso da linha superior
- Instalado na região da barra da agulha
- Auxilia a manter a linha direcionada até a agulha
- Indicado para reposição de guia-fio ausente, quebrado ou deformado
- Referência comercial 8223
- Referência histórica relacionada 8338
- Aplicação comercial em máquinas domésticas retas do padrão 15C / 15-30
COMPATIBILIDADE
APLICAÇÃO COMERCIAL RELACIONADA A:
Singer 15C
Singer 15-30
Singer 15CH
Máquinas domésticas retas do padrão JA2 compatível
Determinadas máquinas antigas construídas no mesmo padrão mecânico
O catálogo brasileiro CadeDo de peças domésticas inclui a 8223 no grupo destinado a 15-30 / 15CH / JA2, servindo como evidência comercial para essa aplicação.
Entretanto, há uma ressalva técnica importante: o catálogo Singer da 15-30 original identifica o Needle Bar Thread Guard como 15068, e não 8223.
Por isso, antes da compra, deve-se comparar formato, posição de fixação e peça instalada na máquina.
REFERÊNCIAS EQUIVALENTES OU RELACIONADAS
Referência do produto: 8223
Referência que substituiu a 8223 em aplicações históricas: 8338
Outras referências comerciais encontradas: BP8338 / JO1128
Referência Singer documentada especificamente na 15-30: 15068.
A relação 8223 → 8338 está documentada para o guia-fio da barra da agulha em famílias Singer antigas. Isso não significa que 8338 e 15068 sejam automaticamente intercambiáveis em todas as subclasses.
IDENTIFICAÇÃO TÉCNICA E FISCAL
Produto: Passa-fio / guia-fio da barra da agulha
Referência comercial: 8223
Referência histórica substituta: 8338
Nome técnico: Needle Bar Thread Guide / Needle Bar Thread Guard
Marca de aplicação: Singer
Tipo de máquina: Máquina de costura doméstica reta
Aplicação comercial: 15C / 15-30 e padrões compatíveis
GTIN/EAN:
NCM: 84529081
FUNÇÃO DA PEÇA
O passa-fio participa do percurso da linha superior na região inferior do cabeçote.
Na Singer 15C, o manual do fabricante orienta que a linha saia do carretel, passe pelo guia superior, tensor, estica-fio, pelos dois guia-fios inferiores e então pela agulha.
A função deste tipo de peça é manter a linha próxima da barra e direcionada corretamente durante o movimento de subida e descida da agulha.
O guia-fio não regula a tensão da linha diretamente. Essa função pertence ao conjunto tensor.
APLICAÇÃO
Indicado para:
Reposição do passa-fio da barra da agulha
Condução da linha superior
Máquinas retas domésticas antigas compatíveis
Singer 15C
Singer 15-30, mediante conferência da peça
Máquinas do padrão “pretinha” que utilizem o mesmo formato e fixação
DESCRIÇÃO COMPLETA
O Passa-Fio da Barra da Agulha 8223 para Singer 15C / 15-30 é um componente utilizado no percurso da linha superior de determinadas máquinas domésticas retas tradicionais.
Também conhecido como guia-fio, guia da linha ou Needle Bar Thread Guide, sua função é manter a linha posicionada na região da barra da agulha antes de ela seguir para o furo da agulha.
A importância desse componente pode ser observada diretamente no manual da Singer 15C. Na orientação de passagem da linha, a Singer determina que, após passar pelo tensor e pelo estica-fio, a linha percorra dois guia-fios antes de chegar à agulha.
A referência 8223 possui origem histórica Singer/SIMANCO. Fornecedor especializado em peças antigas registra a 8223 como número SIMANCO original do Needle Bar Thread Guide, posteriormente substituído pela 8338.
Há, entretanto, uma diferença que deve ser preservada no cadastro técnico. O catálogo oficial da Singer 15-30 relaciona como guia/protetor de linha da barra da agulha a referência 15068 – Needle Bar Thread Guard, utilizando o parafuso 251A.
Isso significa que não é tecnicamente correto apresentar 8223 como número original Singer da 15-30 sem ressalva.
Por outro lado, existe suporte comercial brasileiro para a associação. Um catálogo CadeDo de peças domésticas apresenta a 8223 dentro da família de peças destinada às máquinas 15-30 / 15CH / JA2, mostrando que esta referência foi utilizada no mercado de reposição brasileiro para máquinas desse padrão.
Assim, para a página da Almeida Costura, a forma mais segura é manter 8223 como a referência comercial do produto efetivamente vendido, informando a aplicação em 15C/15-30 mediante comparação física.
A denominação popular “máquina pretinha” também deve ser utilizada com cuidado. Ela é muito pesquisada no mercado brasileiro, mas abrange máquinas de diferentes marcas e gerações que podem apresentar pequenas diferenças internas.
OBSERVAÇÃO
Antes da compra, confira:
Referência do produto: 8223
Formato do guia-fio
Posição e tipo de fixação
Modelo completo da máquina
Peça originalmente instalada
Atenção: o Parts List Singer da 15-30 identifica a referência 15068 para o Needle Bar Thread Guard. Portanto, se a máquina possuir a peça original, recomendamos comparar a 8223 com a 15068 antes da substituição.
Não confundir com:
Guia-fio do tensor
Guia-fio superior
Pré-tensor do enchedor de bobina
Prendedor da agulha
Barra da agulha
Passador automático de linha
| Peso | 0,035 kg |
|---|---|
| Dimensões | 2 × 2 × 19 cm |
