PRINCIPAIS CARACTERÍSTICAS

• Mola oscilante do tensor
• Mola do estica-fio
• Referência 356097
• Referência relacionada 356097-000
• Nome técnico: Thread Take-Up Spring
• Aplicação em máquinas Singer domésticas compatíveis
• Componente do mecanismo de tensão da linha superior
• Indicada para manutenção e reposição

COMPATIBILIDADE

Compatível com máquinas Singer:

1250HD, 2302, 2303, 2304, 2313, 2315, 2330, 2440, 2500, 2502, 2503, 2504, 2505, 2515, 2517, 2530, 2543, 2601, 2602, 2603, 2604, 2605, 2615, 2616, 2628, 2630, 2643, 2808, 2950, 3270, 3314, 3317, 3343, 4325, 4525, 4528, 4620, 5017, 5028, 5040, 5050, 5160, 5417, 5430, 5605, 5610, 5705, 5710, 57817, 57820, 57825, 5802, 5805, 5806, 5808, 5810, 5812, 5814, 5816, 5817, 5818, 5820, 5825, 5830, 5838, 6038, 6620, 7211, 7212, 9802, 9803, 9805, 9806, 9808, 9810, 9812, 9814, 9816, 9818, 9824, 9828, 9832, 9836, 9936, CG500, CG550, CG590, CM17, CP17, DX-14C, FM17, FM19, FM22, HD102, HD105 e HD110.

Antes da compra, confirme o modelo completo da máquina, a referência da mola e o conjunto tensor utilizado.

IDENTIFICAÇÃO

Produto: Mola oscilante do tensor / mola do estica-fio
Nome técnico: Thread Take-Up Spring
Marca relacionada: Singer
Referência: 356097
Referência encontrada em alguns Parts Lists: 356097-000
Aplicação: Máquina de costura doméstica
GTIN/EAN:
NCM: 8452.90.89

PARA QUE SERVE?

A 356097 trabalha no conjunto de tensão da linha superior.

Durante a formação do ponto, a quantidade de linha necessária varia conforme o movimento da agulha, estica-fio e demais componentes da máquina. A mola reage a essas variações, mantendo controle sobre a linha em determinados momentos do ciclo.

Esse funcionamento auxilia a evitar excesso de folga na linha e permite que o mecanismo de tensão trabalhe corretamente.

MOLA 356097 E MOLA 356096

É importante não confundir estas duas peças.

356097 — Thread Take-Up Spring
Mola do estica-fio / mola oscilante ou compensadora.

356096 — Tension Spring
Outra mola pertencente ao mecanismo de tensão.

As duas aparecem próximas no conjunto tensor de diversos modelos Singer, mas possuem funções e formatos diferentes.

Por isso, 356096 e 356097 não são referências alternativas.

LOCALIZAÇÃO NO CONJUNTO

Nos Parts Lists Singer, a 356097 aparece no grupo:

Tension Mechanism — Mecanismo de Tensão

Ela trabalha próxima a componentes como:

356096 — Tension Spring
356089 — Tension Mechanism Support
356091 — Thread Take-Up Spring Thread Guard
356094 — Tension Disc
356090 — Tension Indicator Dial

Esses códigos identificam peças diferentes do mesmo conjunto.

QUANDO VERIFICAR A SUBSTITUIÇÃO?

A mola deve ser verificada quando houver:

• quebra;
• deformação;
• perda de elasticidade;
• mola fora de posição;
• dificuldade de regulagem da tensão;
• excesso de folga na linha superior;
• comportamento irregular da linha durante a costura.

Problemas de tensão não significam necessariamente defeito na mola. Também devem ser verificados passagem da linha, discos de tensão, linha, agulha, caixa de bobina e regulagem geral da máquina.

MEDIDAS E MATERIAL

Não localizei uma ficha dimensional oficial da Singer informando diâmetro, comprimento, espessura do arame ou outras medidas da 356097.

Também não colocaria “aço mola” como especificação definitiva da unidade comercializada sem confirmação do fabricante do lote.

Se houver necessidade de incluir medidas no site, o melhor é medir fisicamente a peça do estoque.

COMO CONFIRMAR A PEÇA CORRETA?

Antes da compra, confira:

1. Modelo completo da máquina
2. Referência 356097 ou 356097-000
3. Formato da mola antiga
4. Tipo do mecanismo tensor
5. Posição de instalação no conjunto
6. Parts List correspondente ao modelo

ITEM INCLUSO

01 Mola Oscilante do Tensor Singer – 356097

Não acompanha tensor completo, discos de tensão, suporte, botão regulador ou demais componentes, salvo quando expressamente informado.

DESCRIÇÃO COMPLETA

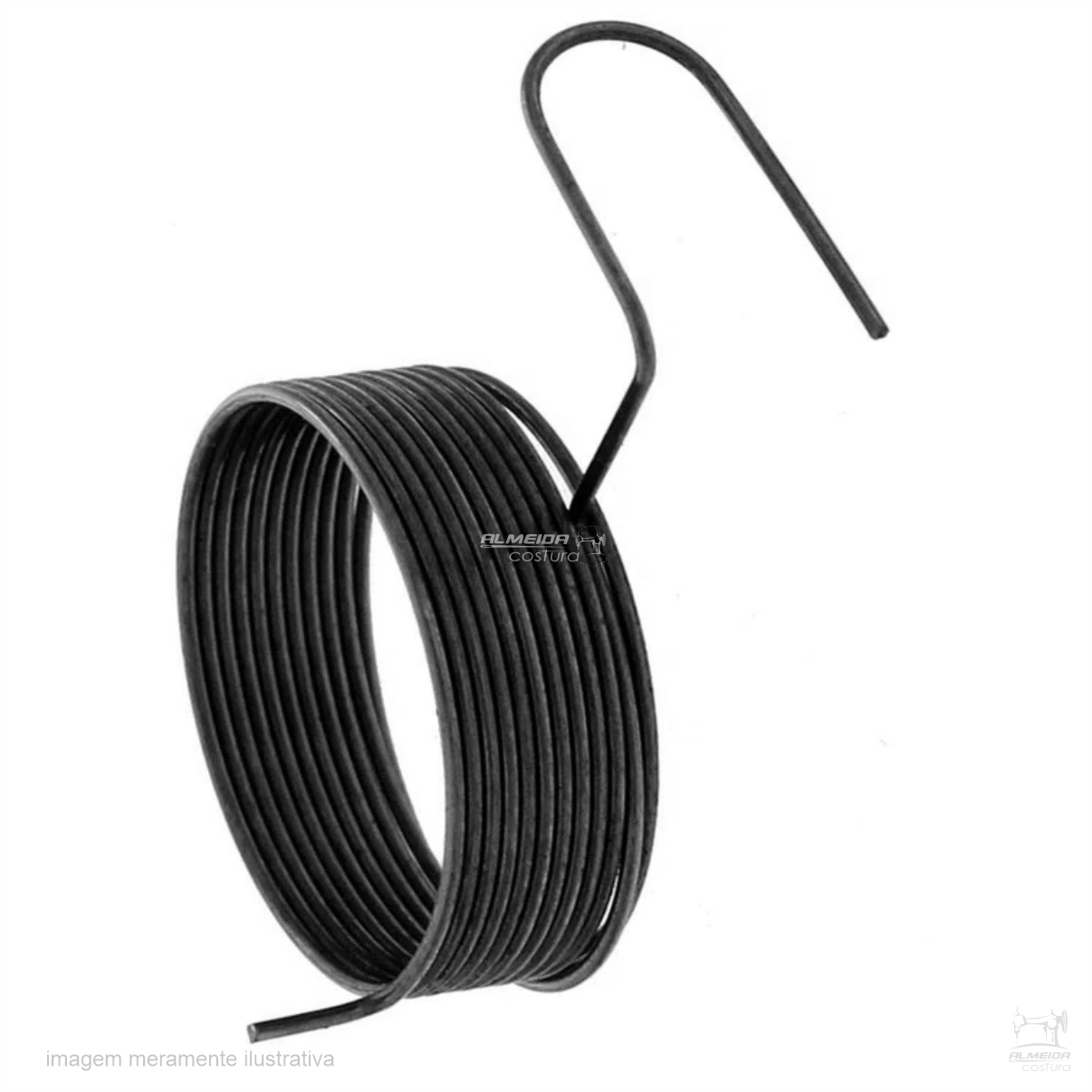

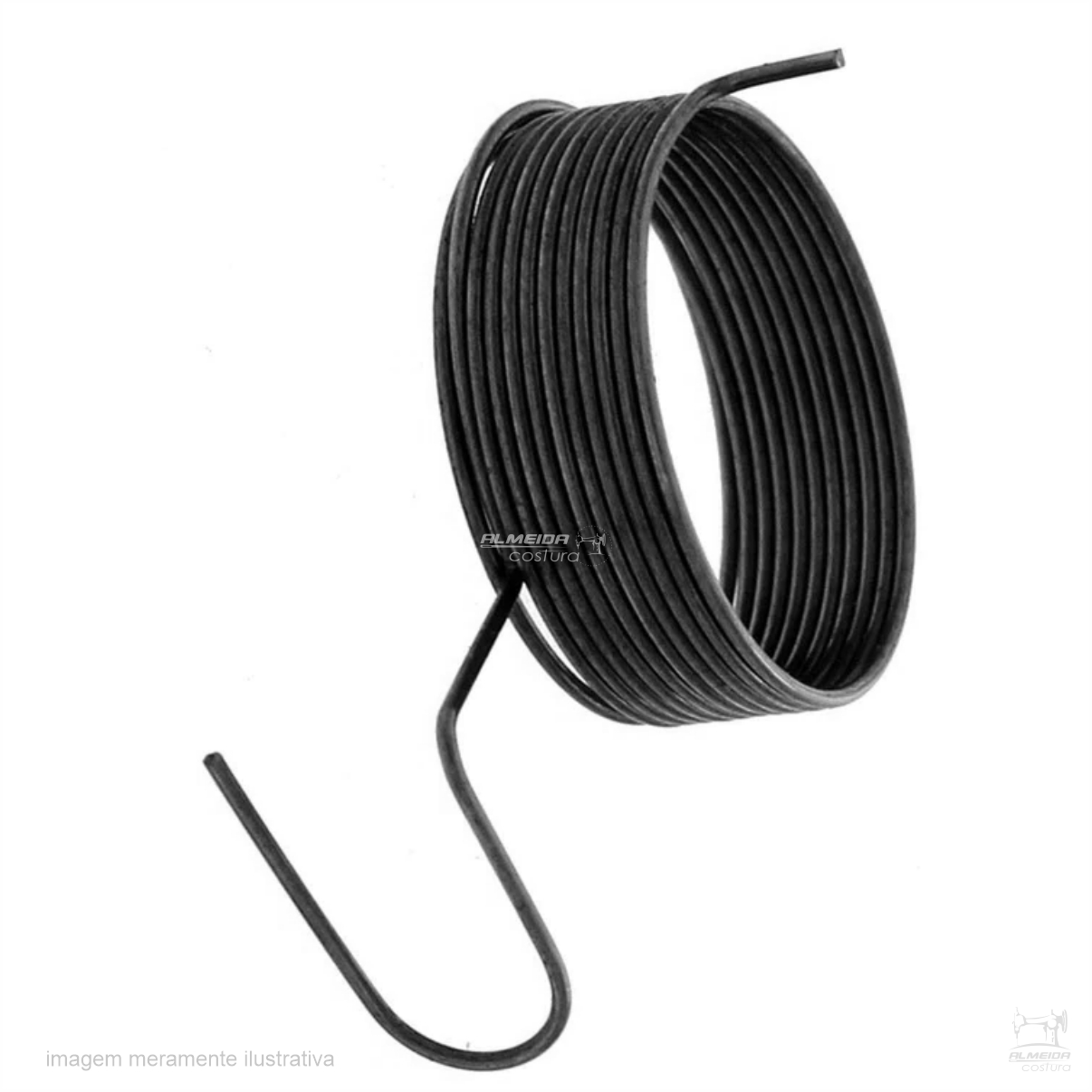

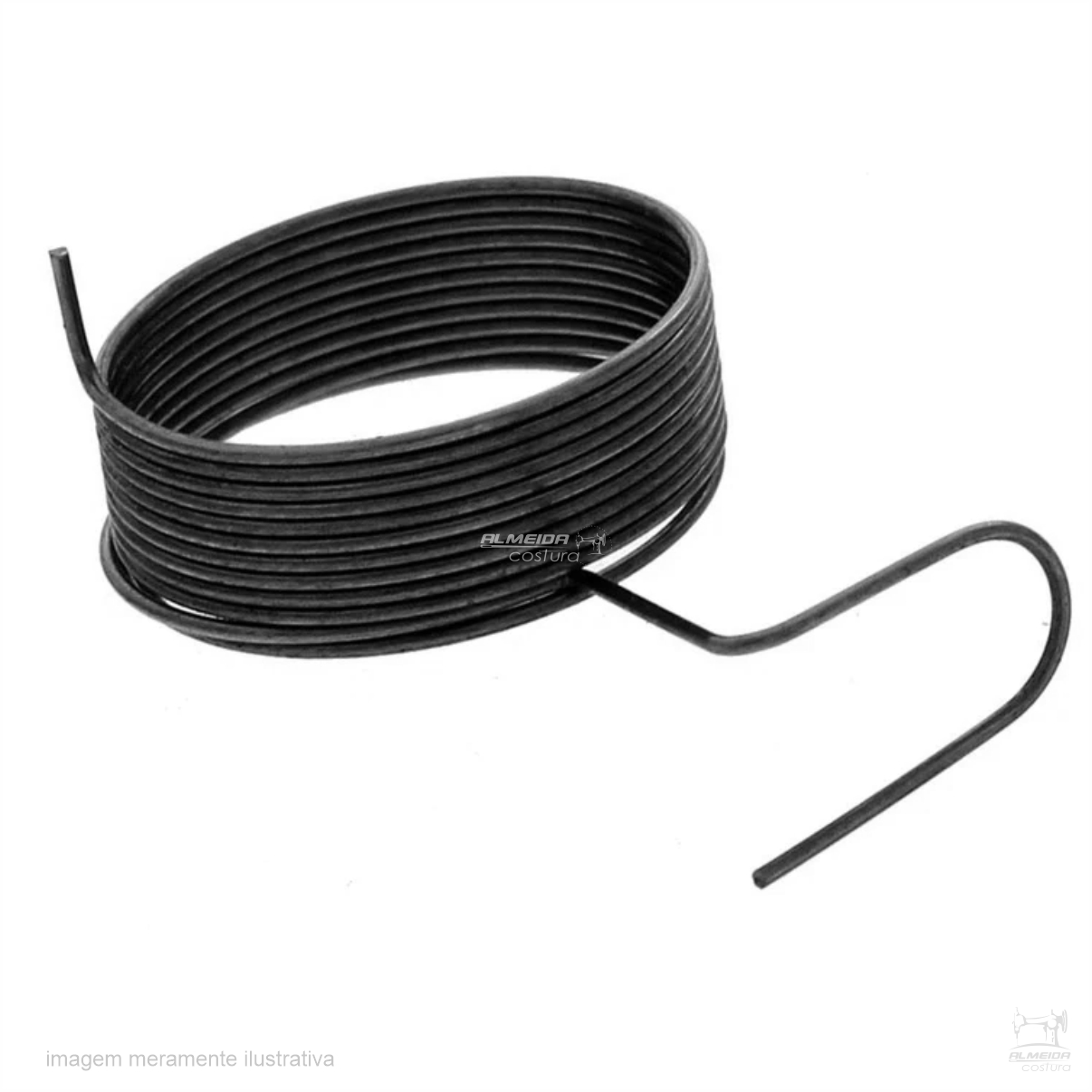

A Mola Oscilante do Tensor Singer Doméstica 356097 é uma peça de reposição utilizada no mecanismo de tensão da linha superior de diversas máquinas de costura domésticas Singer compatíveis.

A referência 356097, encontrada também como 356097-000 em determinados Parts Lists, é identificada tecnicamente pela Singer como Thread Take-Up Spring, podendo ser conhecida no Brasil como mola do estica-fio, mola oscilante ou mola compensadora do tensor.

A peça trabalha dentro do mecanismo de tensão e acompanha as variações da linha durante o ciclo de formação do ponto, auxiliando no controle da linha superior enquanto os demais componentes da máquina realizam seus movimentos.

Não deve ser confundida com a referência 356096, denominada Tension Spring. Embora as duas façam parte do mesmo conjunto de tensão em diferentes máquinas Singer, são componentes distintos.

A 356097 possui ampla aplicação em máquinas Singer domésticas das famílias 2300, 2500, 2600, 5000, 5600, 5700, 5800, 9800, além das linhas CG, FM e HD compatíveis.

Antes da substituição, é importante confirmar o modelo completo da máquina, a referência e o formato da mola instalada.
