PRINCIPAIS CARACTERÍSTICAS

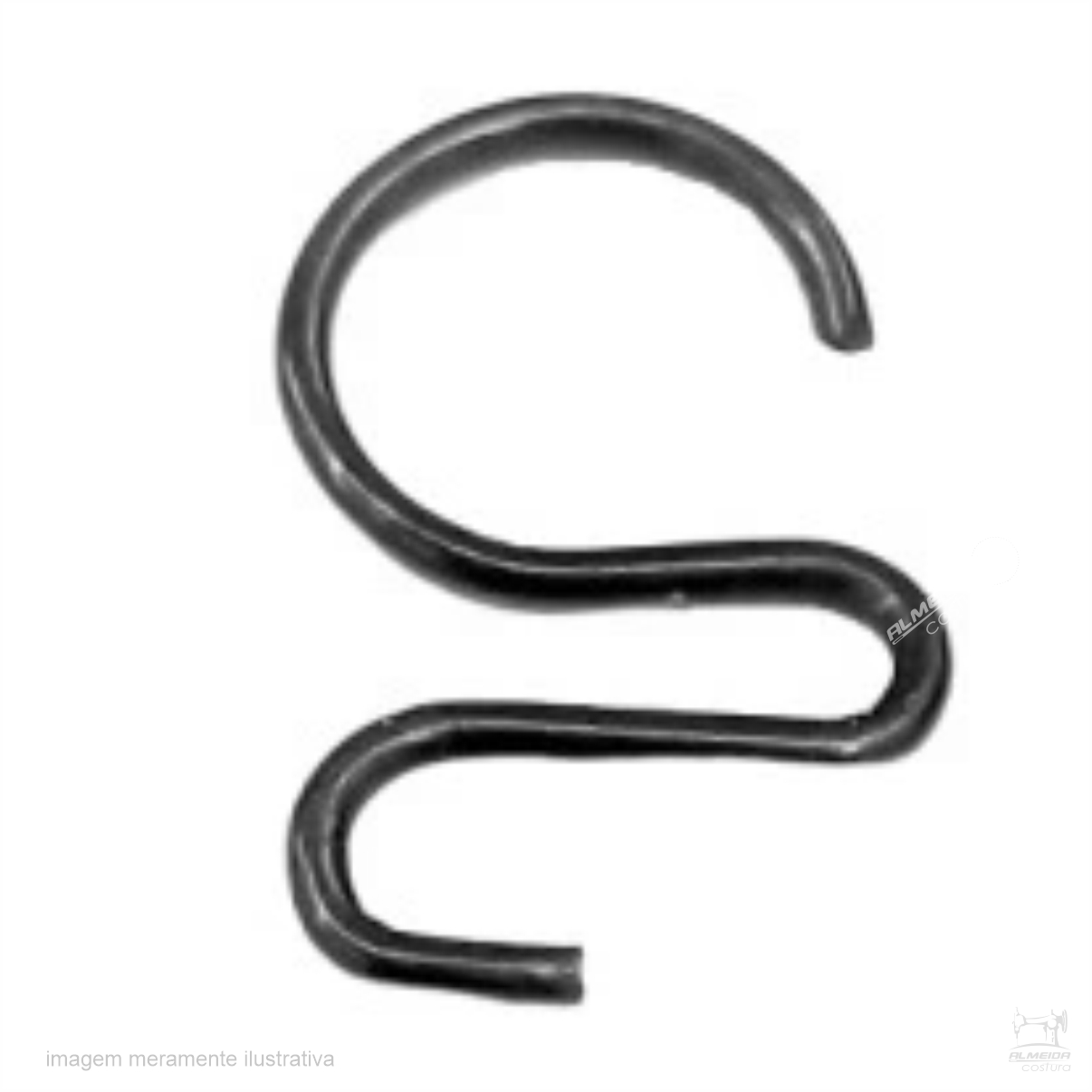

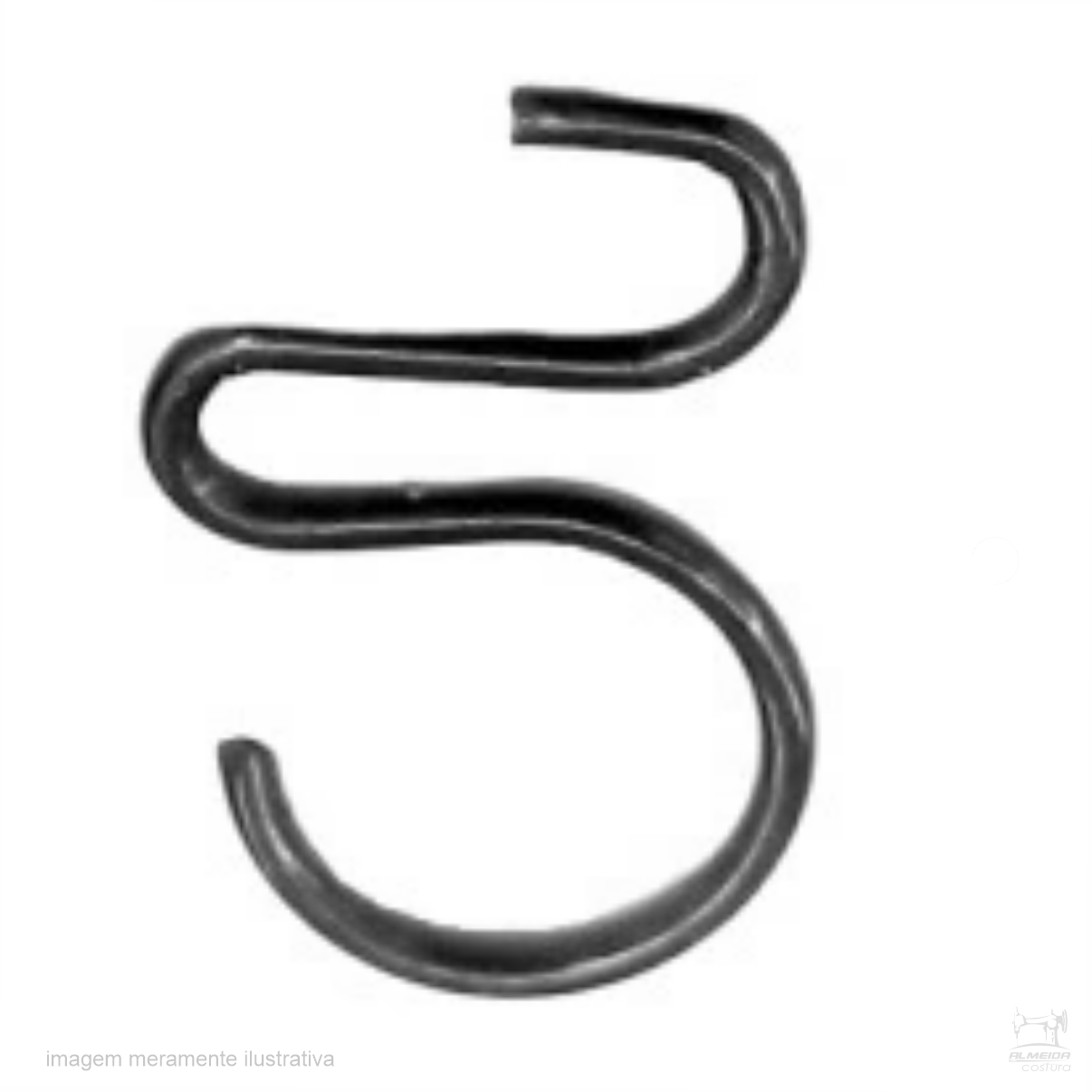

• Guia-fio da barra da agulha
• Referência principal 229-20805
• Referência anterior 110-18801
• Nome técnico: Needle Bar Thread Guide
• Aplicação em máquinas industriais compatíveis
• Instalado junto à barra da agulha
• Auxilia na condução da linha superior
• Peça de reposição do mecanismo da agulha

COMPATIBILIDADE

Entre as aplicações confirmadas estão máquinas Juki como:

• DDL-5550
• DDL-5550N
• DDL-8100E
• DDL-8300
• DDL-8500
• DDL-8700
• DDL-8700-7

A referência também aparece comercialmente relacionada a outras máquinas Juki das famílias DLD, DLM, DLN e DLU que utilizam o mesmo guia-fio.

Antes da compra, confirme o modelo completo da máquina e a referência da peça instalada.

IDENTIFICAÇÃO

Produto: Guia-fio da barra da agulha
Nome técnico: Needle Bar Thread Guide
Marca relacionada: Juki
Referência principal: 229-20805
Referência anterior: 110-18801
Aplicação: Máquina de costura industrial
GTIN/EAN:
NCM: 8452.90.91

PARA QUE SERVE?

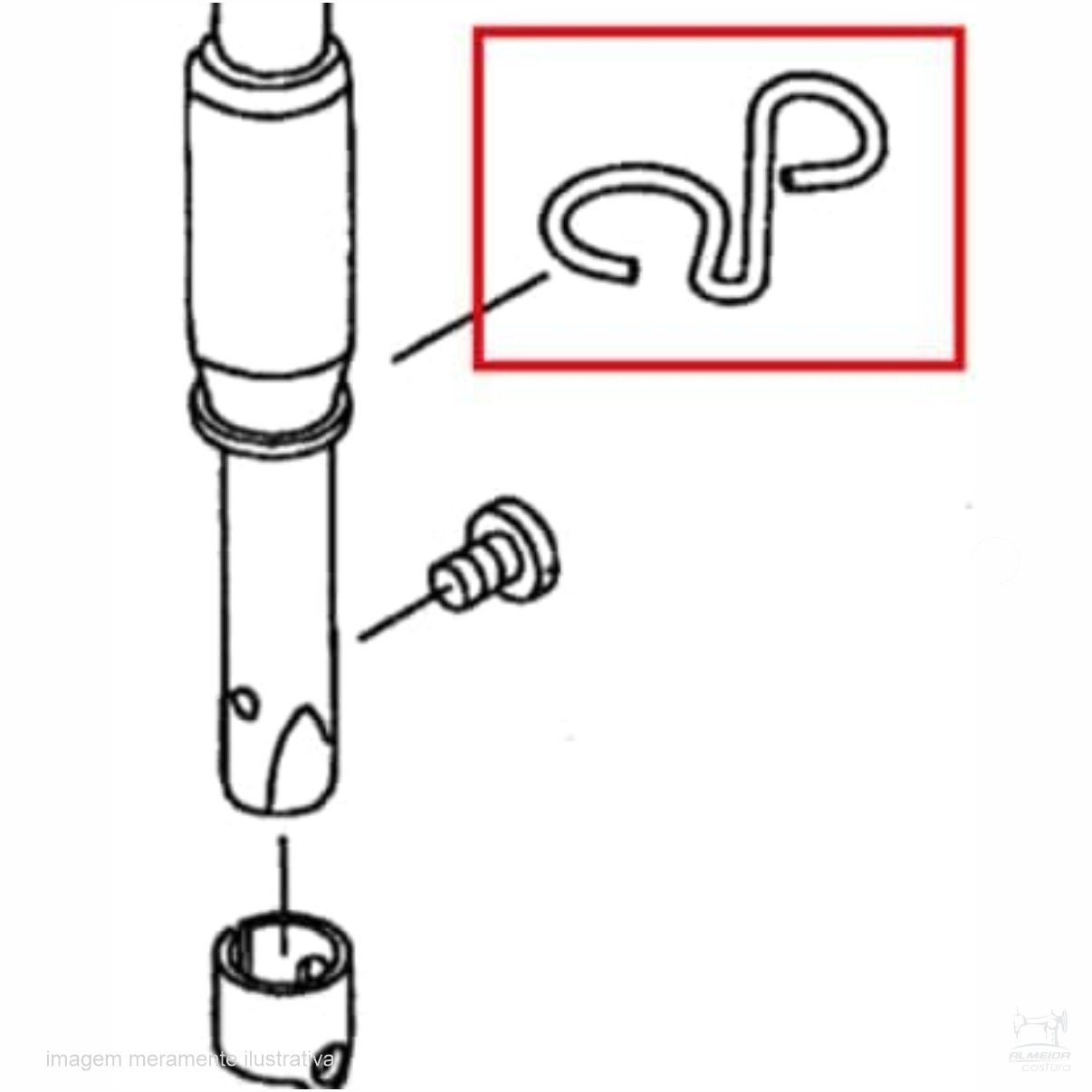

O guia-fio fica instalado próximo à barra da agulha.

A linha superior passa por esse componente antes de chegar ao olho da agulha, ajudando a manter seu percurso controlado enquanto a barra realiza o movimento de subida e descida.

Essa condução reduz deslocamentos indesejados da linha e mantém sua posição adequada durante o ciclo de costura.

110-18801 E 229-20805

As duas referências estão diretamente relacionadas.

110-18801
Referência utilizada em Parts Lists mais antigos.

229-20805
Referência posterior utilizada pela Juki e comercializada como substituta da 110-18801.

Para o cadastro atual eu organizaria assim:

Referência principal: 229-20805
Referência anterior / substituída: 110-18801

Dessa forma, o cliente consegue encontrar o produto pesquisando qualquer um dos dois códigos.

NÃO É UMA MOLA

Apesar de a peça poder ser chamada comercialmente de “mola da barra da agulha”, a denominação técnica da Juki é:

Needle Bar Thread Guide — Guia-Fio da Barra da Agulha

Portanto, eu não utilizaria “mola” como nome principal do produto.

Podemos manter expressões como:

mola da barra da agulha Juki
mola guia-fio reta industrial

somente nas palavras relacionadas para ajudar nas pesquisas.

NÃO CONFUNDIR COM OUTRO GUIA-FIO DA BARRA

Em algumas máquinas Juki existem mais de um guia-fio relacionado à barra da agulha.

Por exemplo, a DDL-5550N possui:

229-20805 — Needle Bar Thread Guide

e também:

229-06309 — Needle Bar Thread Guide

Apesar de possuírem nomes semelhantes, são componentes diferentes e ocupam posições distintas no conjunto.

Por isso, a referência deve ser conferida antes da compra.

REFERÊNCIA 400-12444

Em versões mais recentes ou configurações específicas da família DDL-8700 também aparece:

400-12444 — Needle Bar Thread Guide

Essa referência não deve ser cadastrada automaticamente como equivalente universal à 229-20805.

A aplicação depende da versão e configuração específica da máquina.

QUANDO VERIFICAR A SUBSTITUIÇÃO?

O guia-fio deve ser inspecionado quando houver:

• peça quebrada;
• deformação;
• desgaste na área de contato com a linha;
• rebarbas;
• linha escapando do percurso correto;
• dificuldade para manter a linha posicionada;
• danos provocados durante manutenção da barra da agulha.

Rebarbas no guia-fio podem provocar desgaste ou rompimento da linha durante a costura.

COMO CONFIRMAR A PEÇA CORRETA?

Antes da compra, confira:

1. Referência 229-20805 ou 110-18801
2. Modelo completo da máquina
3. Formato da peça
4. Posição de instalação na barra da agulha
5. Parts List correspondente ao modelo

ITEM INCLUSO

01 Guia-Fio da Barra da Agulha – 229-20805

Não acompanha barra da agulha, agulha, parafusos ou demais componentes, salvo quando expressamente informado.

DESCRIÇÃO COMPLETA

O Guia-Fio da Barra da Agulha para Reta Industrial 229-20805 é uma peça de reposição utilizada no mecanismo da agulha de máquinas industriais Juki compatíveis.

A referência 229-20805 é identificada oficialmente como Needle Bar Thread Guide e aparece nos Parts Lists junto à barra da agulha e aos componentes responsáveis por seu acionamento.

Sua função é conduzir a linha superior próxima à barra da agulha, mantendo seu percurso corretamente posicionado antes da passagem pelo olho da agulha.

A referência 110-18801, encontrada em documentação mais antiga, é utilizada como código anterior da peça e foi substituída comercialmente pela 229-20805.

Entre as aplicações confirmadas estão máquinas Juki das famílias DDL-5550, DDL-5550N, DDL-8100E, DDL-8300, DDL-8500 e DDL-8700, além de outras máquinas industriais compatíveis.

Antes da substituição, confirme o modelo completo da máquina, a referência e o formato do guia-fio instalado.
