PRINCIPAIS BENEFÍCIOS

• Transporte triplo: dente, agulha e calcador
• Motor Direct Drive integrado ao cabeçote
• Potência de motor de 750W
• Corte automático de linha
• Levantamento automático do calcador
• Retrocesso automático e programável
• Costura programável
• Função ponto a ponto
• Posicionamento eletrônico da agulha
• Agulha pode parar em cima ou embaixo
• Controle digital de velocidade
• Painel eletrônico incorporado
• Iluminação LED integrada
• Lançadeira grande
• Lubrificação automática
• Ponto de até 8 mm
• Baixo nível de ruído e vibração
• Maior controle na costura de materiais difíceis de transportar
• Redução de operações manuais do operador
• Indicada para produção profissional e industrial 220v

O QUE É O TRANSPORTE TRIPLO

O grande diferencial da LM-0718T-D4-ALL é o sistema de transporte triplo.

Durante a costura, o material é movimentado simultaneamente por:

• Dente transportador
• Agulha
• Calcador transportador

Esse movimento combinado ajuda a manter as camadas do material avançando juntas.

Em uma máquina de transporte simples, materiais grossos, aderentes ou compostos por várias camadas podem deslizar entre si durante a costura. No transporte triplo, esse risco é reduzido porque o tecido ou material recebe força de avanço por diferentes pontos.

O sistema é especialmente útil para couro, sintéticos, lonas, estofados e peças estruturadas.

INDICADA PARA

A máquina é indicada para trabalhos com:

• Couro natural
• Couro sintético
• PVC
• Lona
• Courvin
• Materiais sintéticos
• Tecidos estruturados
• Materiais compostos em várias camadas
• Tecidos médios e pesados, conforme a configuração da máquina

PRINCIPAIS APLICAÇÕES

Pode ser utilizada na fabricação e montagem de:

• Calçados
• Bolsas
• Mochilas
• Jaquetas
• Carteiras
• Cintos, conforme a espessura
• Capas
• Estofados
• Almofadas
• Bancos
• Artigos automotivos
• Artigos de selaria leve, conforme o material
• Malas
• Acessórios em couro
• Produtos em lona
• Artigos em PVC
• Peças técnicas

A capacidade efetiva depende da espessura total, densidade do material, linha, agulha e regulagem utilizada.

MOTOR DIRECT DRIVE 750W

O motor Direct Drive é instalado diretamente no eixo principal da máquina, eliminando a necessidade do motor convencional instalado abaixo da mesa com correia de transmissão.

Entre as vantagens estão:

• Resposta mais rápida ao pedal
• Maior controle de velocidade
• Menor quantidade de elementos de transmissão
• Redução de ruído
• Menor vibração
• Economia de energia em comparação com motores convencionais continuamente acionados
• Melhor controle em operações de baixa velocidade
• Funções eletrônicas integradas ao funcionamento da máquina

A potência informada para o motor é de 750W.

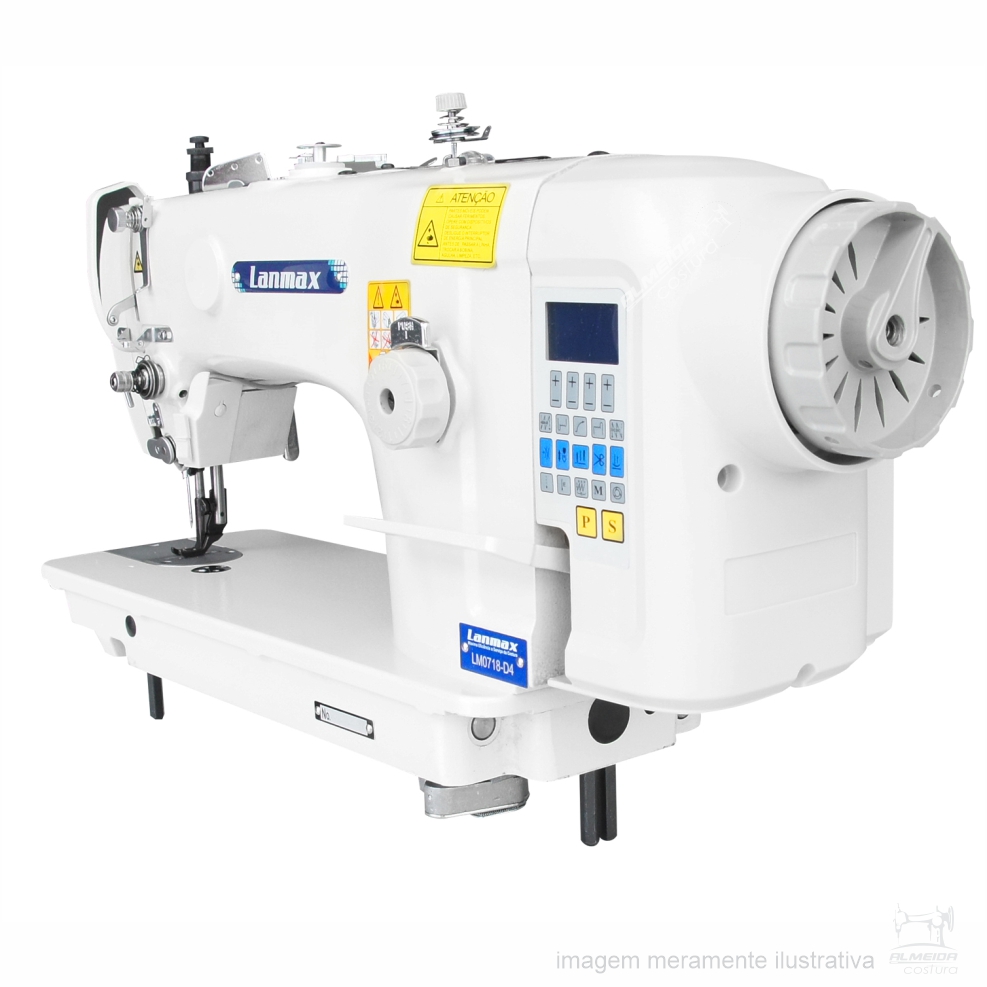

PAINEL ELETRÔNICO EMBUTIDO

O painel integrado permite configurar diferentes funções da máquina sem a necessidade de controles externos separados.

Entre os recursos disponíveis estão:

• Controle da velocidade máxima
• Posicionamento da agulha
• Programação de retrocesso
• Programação de costura
• Funções automáticas
• Configurações relacionadas ao ciclo de trabalho

A disponibilidade e a forma de programação de cada função devem seguir o manual da versão da máquina.

CORTE AUTOMÁTICO DE LINHA

O sistema de corte automático reduz a necessidade de utilizar tesoura manual ao final de cada operação.

Quando configurado, a máquina executa o corte das linhas automaticamente ao término da costura.

Esse recurso pode:

• Agilizar ciclos repetitivos
• Reduzir movimentos do operador
• Diminuir sobras de linha
• Melhorar a organização do posto de trabalho
• Contribuir para maior produtividade

LEVANTAMENTO AUTOMÁTICO DO CALCADOR

O levantamento automático permite elevar o calcador sem depender exclusivamente de acionamentos manuais convencionais.

Esse recurso facilita:

• Posicionamento da peça
• Retirada do material ao final da costura
• Mudança de direção
• Operações repetitivas
• Redução de esforço do operador

A altura máxima informada para o calcador é de aproximadamente 13 mm.

RETROCESSO PROGRAMÁVEL

O retrocesso é utilizado principalmente para reforçar o início e o final das costuras.

Na LM-0718T-D4-ALL, essa operação pode ser programada para acontecer automaticamente, reduzindo a necessidade de acionamento manual repetitivo.

Isso facilita a padronização da quantidade de pontos de reforço entre diferentes peças.

FUNÇÃO PONTO A PONTO

A função ponto a ponto permite controlar a máquina com maior precisão em regiões delicadas da costura.

Esse recurso é útil em:

• Cantos
• Curvas
• Encontros de costuras
• Próximo a ferragens
• Acabamentos
• Áreas que exigem posicionamento preciso da agulha

O sistema reduz a necessidade de girar manualmente o volante a cada ponto.

POSICIONADOR DE AGULHA

A máquina permite programar a parada da agulha:

• Em cima
• Embaixo

A parada com a agulha embaixo facilita mudanças de direção sem perder a posição da costura.

A parada com a agulha em cima facilita a retirada e o reposicionamento da peça.

LANÇADEIRA GRANDE

A máquina utiliza lançadeira grande, característica especialmente útil em trabalhos que empregam linhas mais grossas ou costuras longas.

A bobina de maior capacidade reduz a frequência de interrupções para substituição da linha inferior quando comparada a sistemas com bobinas menores.

A capacidade real depende da linha utilizada.

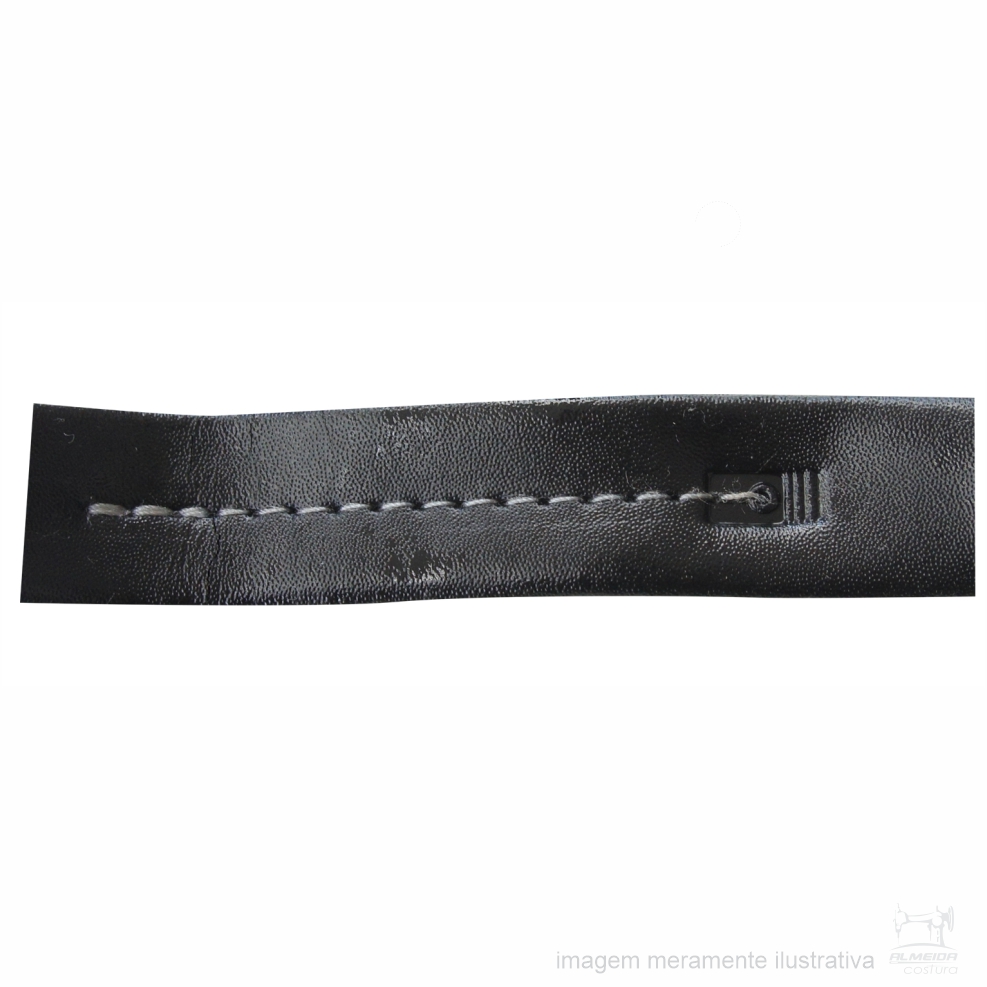

COMPRIMENTO DO PONTO DE ATÉ 8 MM

O comprimento máximo informado do ponto é de 8 mm.

Pontos mais longos são bastante utilizados em:

• Couro
• Estofados
• Bolsas
• Calçados
• Costuras decorativas
• Materiais estruturados

O comprimento utilizado deve ser escolhido conforme a resistência do material, a finalidade da costura e o acabamento desejado.

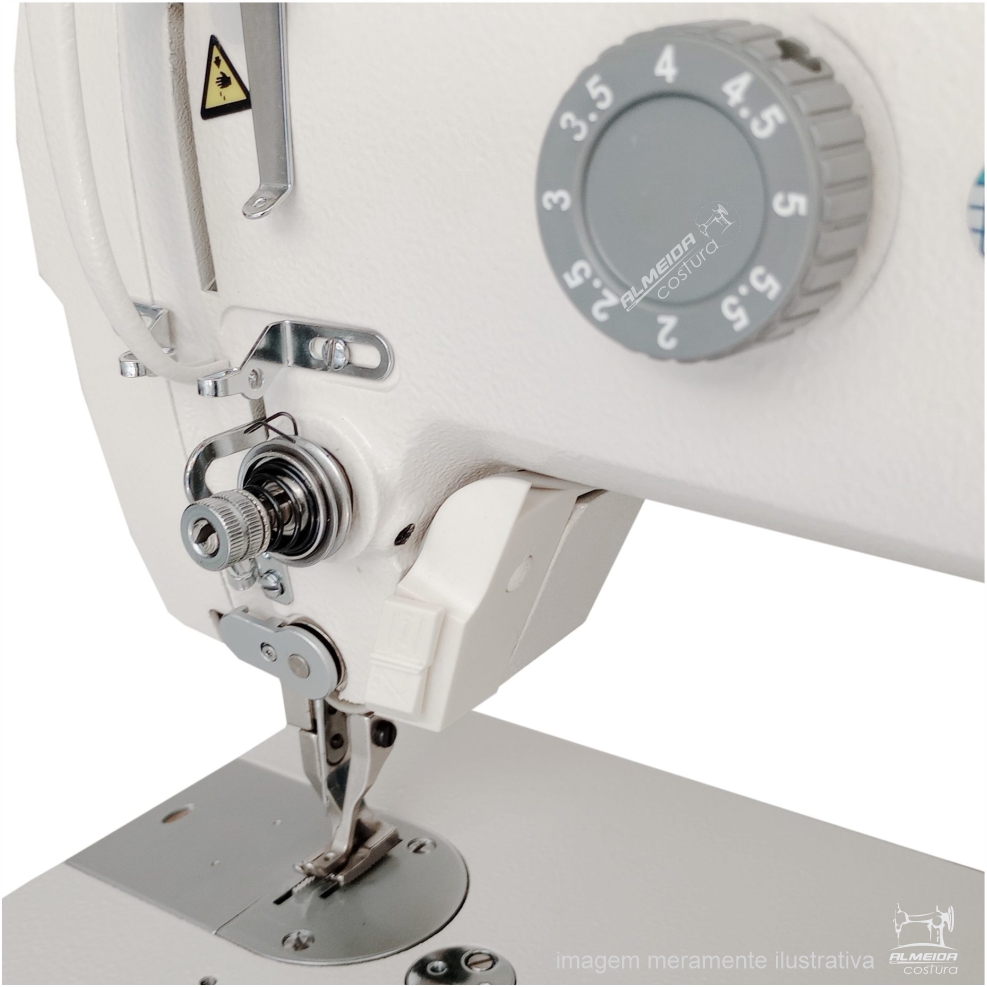

ALTURA ALTERNADA DOS CALCADORES

A ficha técnica informa regulagem aproximada da altura alternada dos calcadores de:

3,5 mm a 5,5 mm

Essa alternância é importante para que o conjunto de transporte acompanhe materiais com diferentes espessuras e desníveis.

ÁREA DE COSTURA

A máquina possui área de trabalho informada de aproximadamente:

26 cm

Essa distância oferece espaço para manipulação de peças como bolsas, jaquetas, acessórios, partes de estofados e artigos semelhantes.

ILUMINAÇÃO LED

A iluminação LED integrada direciona luz para a região da agulha e facilita a visualização:

• Da linha de costura
• Das marcações
• Das bordas do material
• De cantos e curvas
• Da posição da agulha

LUBRIFICAÇÃO AUTOMÁTICA

A máquina possui sistema de lubrificação automática.

O óleo é distribuído pelos pontos internos previstos pelo equipamento durante o funcionamento, reduzindo a necessidade de lubrificação manual frequente.

Mesmo com sistema automático, é necessário verificar periodicamente:

• Nível do óleo
• Qualidade do lubrificante
• Possíveis vazamentos
• Funcionamento do sistema

Utilize somente óleo apropriado para máquinas de costura industriais.

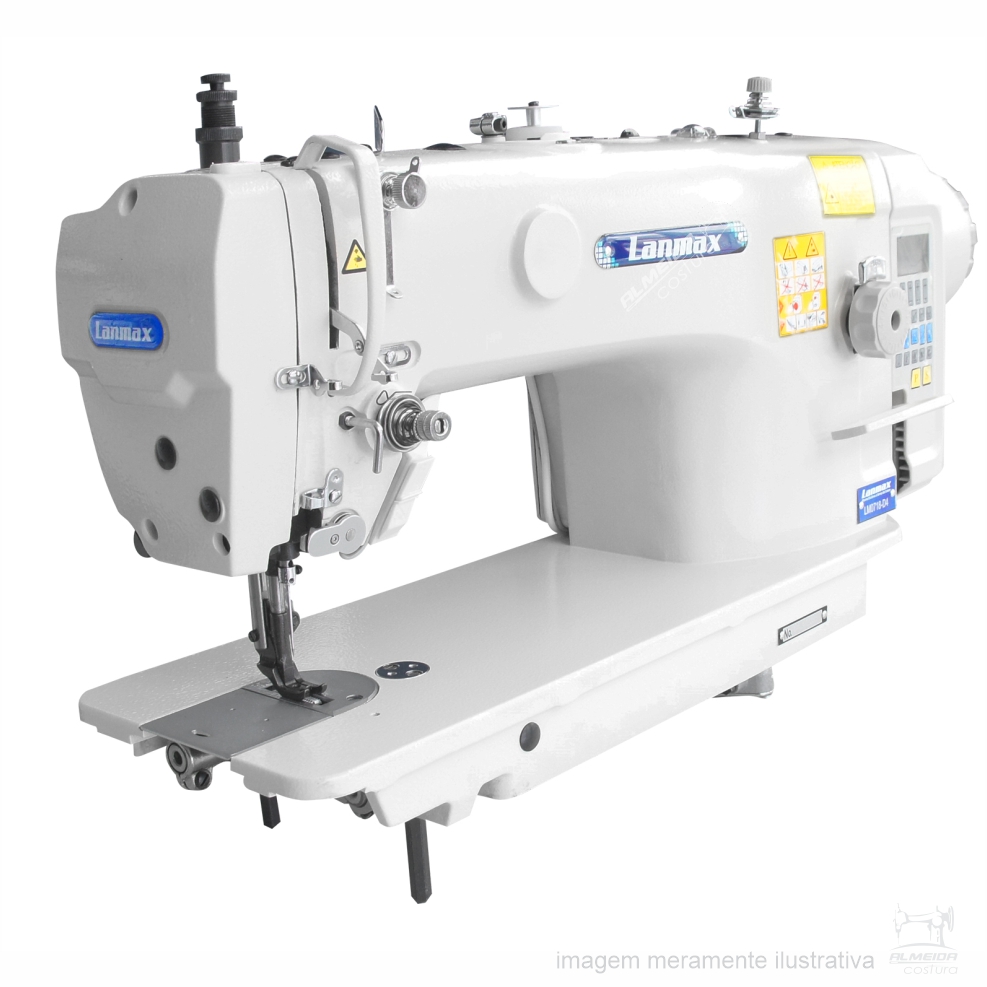

ESPECIFICAÇÕES TÉCNICAS

• Marca: Lanmax
• Modelo: LM-0718T-D4-ALL
• Tipo: máquina reta industrial eletrônica
• Quantidade de agulhas: 01
• Sistema de transporte: triplo
• Transporte: dente + agulha + calcador
• Motor: Direct Drive
• Potência do motor: 750W
• Velocidade máxima de costura: 2.200 RPM
• Comprimento máximo do ponto: 8 mm
• Altura máxima do calcador: aproximadamente 13 mm
• Altura alternada dos calcadores: aproximadamente 3,5 a 5,5 mm
• Área de costura: aproximadamente 26 cm
• Lançadeira: grande
• Lubrificação: automática
• Corte de linha: automático
• Levantamento do calcador: automático
• Retrocesso: automático/programável
• Costura programável: sim
• Posicionador de agulha: sim
• Controle digital de velocidade: sim
• Iluminação: LED integrada
• Sistema de agulha informado: DPX17
• Quantidade de agulhas instaladas: 01
• Tensão: 220V
• Frequência: 60Hz
• Aplicação: materiais médios e pesados compatíveis
• Uso indicado: profissional e industrial

ITEM INCLUSO

A configuração comercial normalmente corresponde ao conjunto da máquina industrial, porém os componentes fornecidos devem ser confirmados na oferta vigente.

O equipamento principal é:

• 01 Máquina Reta Eletrônica Transporte Triplo Lanmax LM-0718T-D4-ALL – 220V

Mesa, estante, tampo, pedal e demais componentes devem ser considerados inclusos somente quando estiverem expressamente informados na condição comercial.

DESCRIÇÃO COMPLETA

A Máquina Reta Eletrônica Transporte Triplo Lanmax LM-0718T-D4-ALL é destinada a operações que exigem maior força de transporte e controle sobre materiais difíceis de movimentar em máquinas retas convencionais.

Sua estrutura utiliza o sistema conhecido como transporte triplo. Nesse mecanismo, o dente transportador trabalha simultaneamente com a agulha e com o calcador móvel.

Essa combinação é particularmente importante quando existem duas ou mais camadas de materiais que tendem a deslizar entre si.

Em uma costura de couro ou estofado, por exemplo, apenas o dente inferior pode não ser suficiente para movimentar todas as camadas de maneira uniforme. O calcador transportador e a agulha ajudam no avanço, diminuindo o deslocamento entre as partes.

Por isso, a máquina é indicada para aplicações em couro natural e sintético, lona, PVC e diversos materiais estruturados.

O modelo também incorpora recursos eletrônicos importantes para produção.

O motor Direct Drive de 750W fica integrado ao cabeçote e transmite movimento diretamente ao eixo da máquina. Além de eliminar o conjunto convencional de motor e correia, oferece melhor resposta ao pedal e permite controle eletrônico de velocidade.

Para trabalhos que exigem precisão, é possível reduzir a velocidade e utilizar recursos como posicionador de agulha e função ponto a ponto.

O corte automático de linha reduz operações manuais ao final de cada costura. O levantamento automático do calcador também facilita a retirada e o reposicionamento da peça.

O retrocesso pode ser programado para criar reforços padronizados no início e no final da costura.

Outro destaque é o ponto de até 8 mm, adequado para diversos trabalhos em couro, bolsas, estofados e calçados.

A lançadeira grande amplia a capacidade de linha inferior, característica especialmente útil quando são utilizadas linhas mais espessas ou costuras extensas.

A máquina também possui lubrificação automática, iluminação LED e painel eletrônico incorporado ao cabeçote.

Esses recursos tornam a LM-0718T-D4-ALL uma opção indicada para empresas que trabalham com produção de artigos estruturados e desejam unir transporte triplo com funções eletrônicas de automação.

PRINCIPAIS VANTAGENS NA PRODUÇÃO

Além da capacidade de costurar materiais compatíveis, os recursos eletrônicos podem reduzir diferentes movimentos repetitivos do operador.

Entre eles:

• Girar manualmente o volante para posicionar a agulha
• Cortar as linhas com tesoura após cada costura
• Acionar manualmente o retrocesso em todos os ciclos
• Levantar repetidamente o calcador de maneira convencional
• Controlar constantemente a velocidade somente pelo pedal

Essa automação pode contribuir para uma operação mais fluida e menor fadiga em produções repetitivas.

DICA DE USO

Antes de iniciar a produção, selecione agulha e linha adequadas ao material.

Faça testes em retalhos com a mesma quantidade de camadas que será utilizada na peça definitiva.

Comece em velocidade reduzida e ajuste gradualmente:

• Comprimento do ponto
• Pressão do calcador
• Altura alternada do transporte
• Tensão da linha superior
• Tensão da bobina
• Velocidade
• Retrocesso
• Posicionamento da agulha

Em mudanças grandes de espessura, reduza a velocidade para manter maior controle sobre a costura.

CUIDADOS E MANUTENÇÃO

• Verifique regularmente o nível do óleo
• Utilize óleo apropriado para máquina industrial
• Mantenha a região da lançadeira limpa
• Retire resíduos de couro, tecido e linha
• Utilize agulhas corretas para o sistema DPX17
• Substitua agulhas tortas ou desgastadas
• Não force materiais acima da capacidade da máquina
• Confira a tensão antes de ligar
• Mantenha o painel protegido contra líquidos
• Não obstrua a ventilação do motor
• Desligue o equipamento antes da limpeza
• Realize manutenção preventiva periodicamente
• Procure assistência técnica para regulagens internas

CUIDADOS COM A INSTALAÇÃO ELÉTRICA

Este modelo trabalha em 220V / 60Hz.

Antes da instalação:

• Confirme a tensão da rede
• Utilize tomada adequada
• Utilize aterramento
• Evite extensões improvisadas
• Não utilize adaptadores inadequados
• Mantenha o circuito elétrico dimensionado para o equipamento

Em caso de dúvida, a instalação elétrica deve ser verificada por profissional qualificado.

OBSERVAÇÃO IMPORTANTE

Este anúncio refere-se à Máquina Reta Eletrônica Transporte Triplo Lanmax LM-0718T-D4-ALL – 220V.

A máquina é indicada para couro, sintéticos, lona, PVC e outros materiais compatíveis, mas a capacidade depende da espessura, quantidade de camadas, tipo de linha, agulha e regulagem.

As especificações informadas são baseadas na ficha técnica apresentada para o modelo.

A composição do conjunto comercial, incluindo mesa, estante, acessórios e demais componentes, deve ser conferida antes da compra.

Detalhes de acabamento, painel e acessórios podem sofrer alterações conforme o lote ou atualização do fabricante.

Imagem meramente ilustrativa.
