PRINCIPAIS CARACTERÍSTICAS

• Tipo: Lançadeira oscilante / meia-lua
• Família: 2515Z
• Aplicação: máquina de costura doméstica
• Referência: H71173000
• Referência: V62043000
• Referência alternativa: 301132303
• Referência alternativa: 74097 / 074097
• Referência alternativa: 270074097
• Outra referência relacionada: 532096007
• Especificação encontrada em Parts Lists: 4,6 mm
• Compatibilidade deve ser conferida pelo modelo e pela peça antiga

IDENTIFICAÇÃO

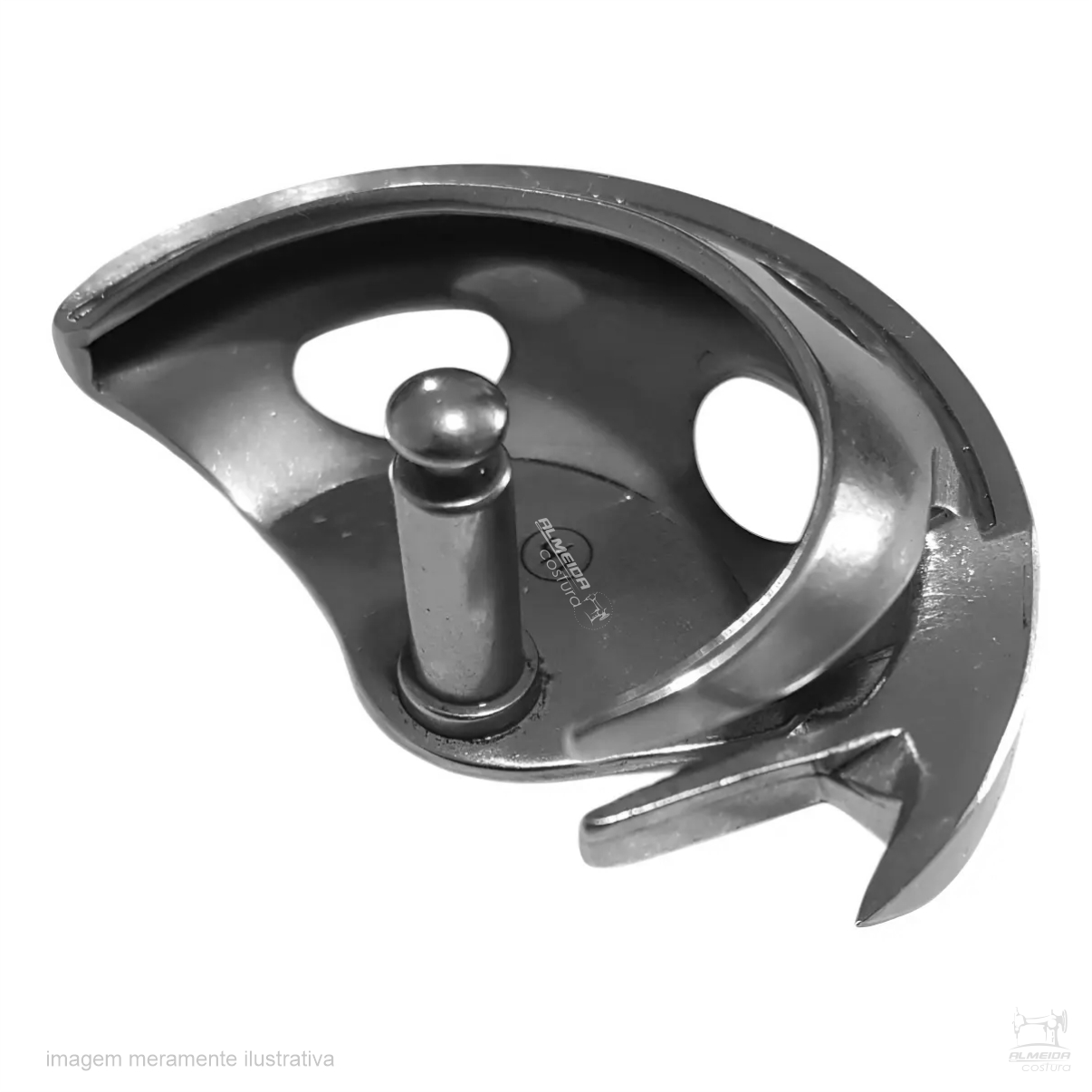

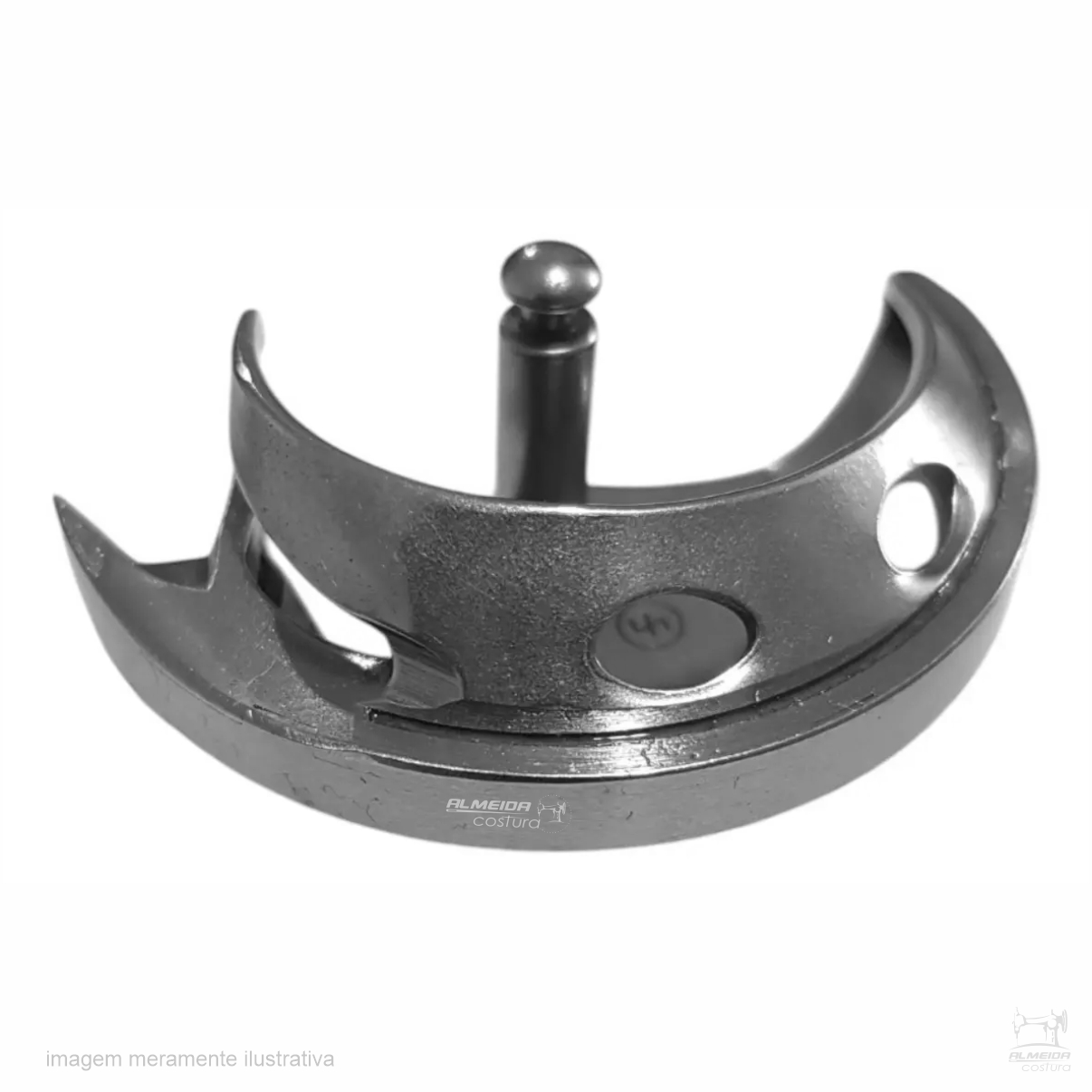

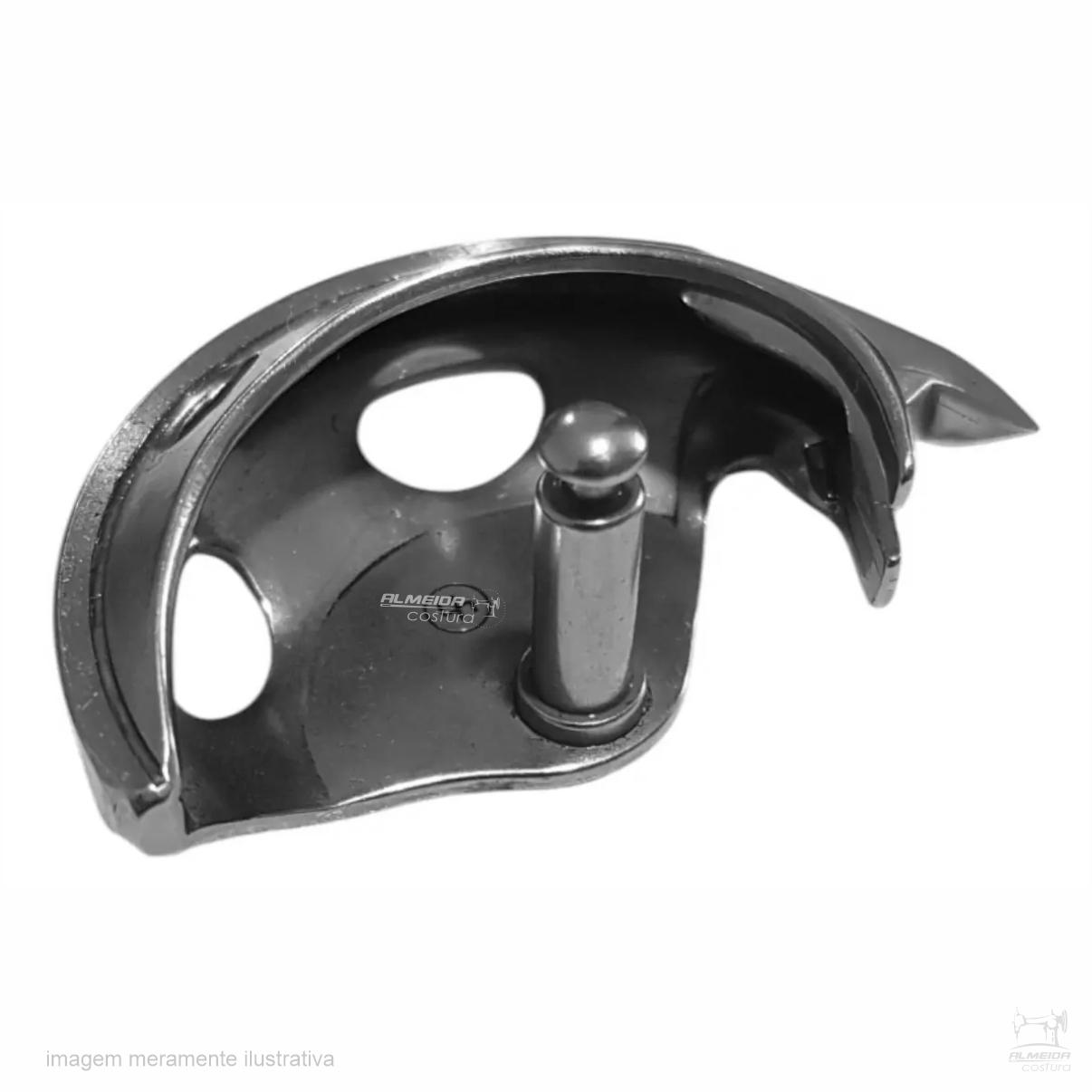

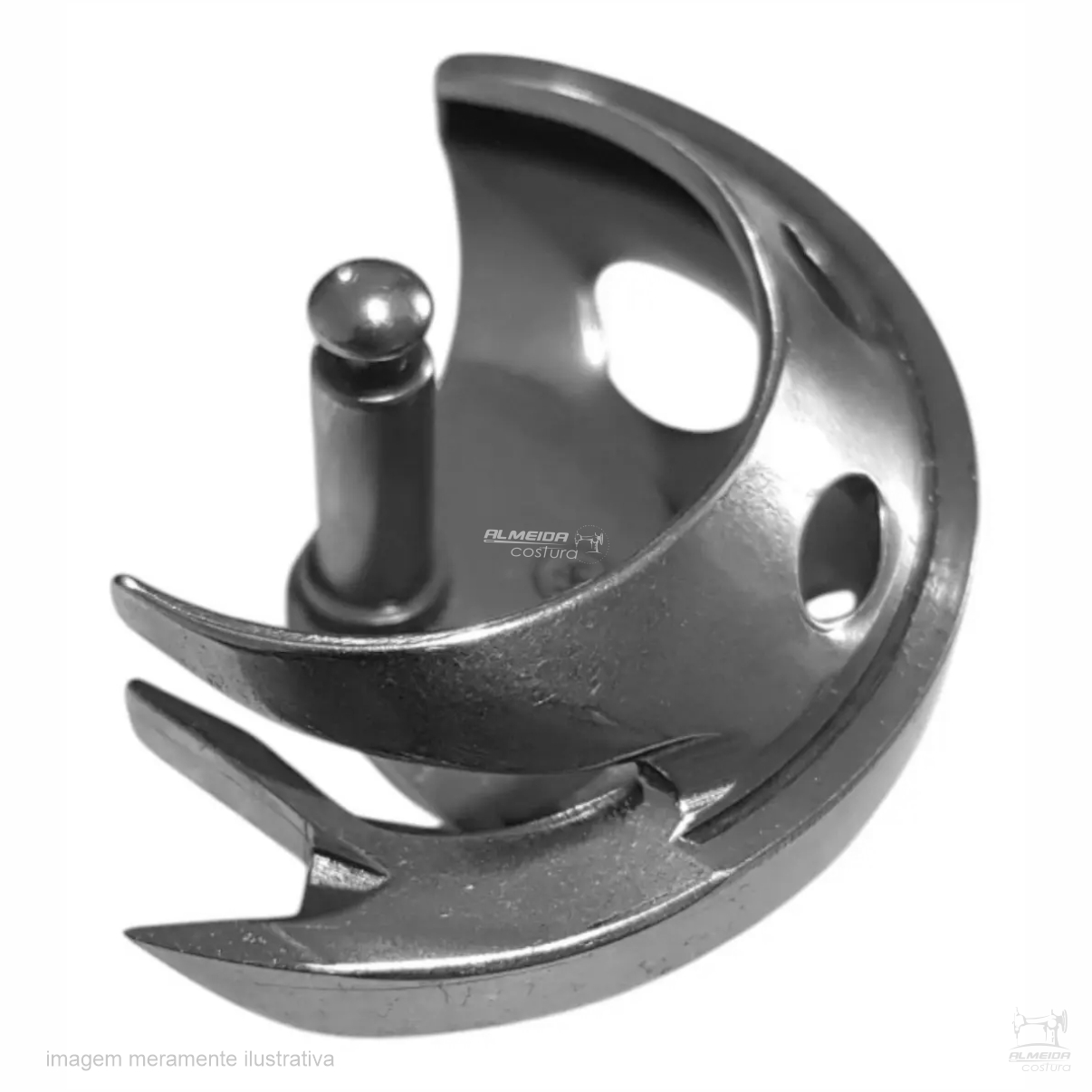

Produto: Lançadeira para máquina de costura
Tipo: Oscilante / meia-lua
Família: 2515Z
Referências principais: H71173000 / V62043000
Referências alternativas: 301132303 / 74097 / 074097 / 270074097
Referência relacionada: 532096007
Aplicação: Máquina doméstica compatível
NCM: 8452.90.81
GTIN/EAN:

PARA QUE SERVE?

A lançadeira participa diretamente da formação do ponto da máquina de costura.

Durante o ciclo de costura, sua ponta passa pela região da agulha e captura a laçada formada pela linha superior.

Esse movimento permite que a linha da agulha interaja com a linha da bobina para formar o ponto.

Por isso, a condição e o sincronismo da lançadeira são fundamentais para o funcionamento correto da máquina.

O QUE SIGNIFICA “MEIA-LUA”?

“Meia-lua” é uma nomenclatura comercial utilizada no Brasil para identificar esse formato de lançadeira doméstica.

Também pode ser encontrada como:

• Lançadeira meia-volta
• Lançadeira oscilante
• Shuttle Hook
• Oscillating Shuttle Hook
• Lançadeira 2515Z

Na documentação técnica, a peça aparece simplesmente como Shuttle Hook.

SISTEMA OSCILANTE

Esta lançadeira trabalha em um conjunto do tipo Open Shuttle Race.

Diferentemente de uma lançadeira rotativa de giro contínuo, o sistema oscilante realiza o movimento de ida e retorno durante a formação do ponto.

Por isso, não recomendamos cadastrar esta peça como lançadeira rotativa.

REFERÊNCIA H71173000

A H71173000 aparece diretamente em Parts Lists de máquinas Singer como:

Shuttle Hook (4.6 mm)

Entre as aplicações documentadas estão modelos como:

• Singer 3116
• Singer 8280

A referência também aparece em outras máquinas da mesma arquitetura.

REFERÊNCIA V62043000

A V62043000 também é documentada pela Singer como:

Shuttle Hook

e, em determinados Parts Lists:

Shuttle Hook (4.6 mm)

Entre as aplicações documentadas estão:

• Singer 1732
• Singer 2250
• Singer 2259
• Singer 2263
• Singer 2273

Isso mostra que H71173000 e V62043000 pertencem ao mesmo padrão funcional de lançadeira utilizado em diferentes gerações/modelos.

REFERÊNCIAS ALTERNATIVAS

No mercado técnico de reposição, a família 2515Z aparece relacionada a:

• 074097
• 74097
• 301132303
• H71173000
• V62043000
• 270074097
• 532096007
• 2515Z

Esses números são importantes para pesquisa e comparação de peças.

Entretanto, não recomendamos apresentar todas essas referências como códigos originais Singer, pois parte delas pertence a sistemas de catalogação de outros fabricantes e fornecedores.

301132303

A referência 301132303 aparece em documentação de máquinas de arquitetura semelhante como peça do conjunto da lançadeira e é amplamente cruzada comercialmente com a família 2515Z.

Por isso, pode permanecer como referência alternativa de pesquisa.

74097 / 074097

As formas:

74097

e

074097

são encontradas para o mesmo padrão de reposição.

Para SEO e identificação, eu manteria as duas formas no cadastro.

270074097

A referência 270074097 também aparece em catálogos especializados como referência cruzada do conjunto 2515Z.

Eu a manteria como referência alternativa, não como referência principal Singer.

COMPATIBILIDADE SINGER CONFIRMADA

Há documentação ou cruzamento técnico consistente para vários modelos Singer, incluindo:

• 1105
• 1116
• 1120
• 1130
• 1507
• 1525
• 1732
• 1748
• 2250
• 2259
• 2263
• 2273
• 2277
• 3001
• 3002
• 3003
• 3004
• 3005
• 3011
• 3012
• 3013
• 3014
• 3015
• 3116
• 3214
• 4001
• 4005
• 4006
• 4009
• 4011
• 4012
• 4015
• 4016
• 4019
• 4022
• 5102
• 5107
• 5122
• 5123
• 5124
• 5127
• 5502
• 5504
• 5505
• 5508
• 6160
• 6180
• 8280

A compatibilidade deve ser confirmada pelo modelo completo da máquina e pelo sistema de lançadeira utilizado.

APLICAÇÃO EM OUTRAS MARCAS

A família 2515Z também aparece em máquinas domésticas de outras marcas e fabricantes.

Existem aplicações comerciais em modelos de:

• Brother
• Janome
• Elna
• Necchi
• White
• Riccar
• Pfaff Hobby
• Simplicity
• Viking
• outras máquinas de sistema correspondente

Porém, eu não colocaria essas marcas no título e não anunciaria a peça como universal.

O formato e a referência da lançadeira antiga devem ser comparados antes da compra.

NÃO CONSIDERAR UNIVERSAL

Mesmo que duas máquinas utilizem lançadeira meia-lua, podem existir diferenças em:

• Altura
• Espessura
• Formato da ponta
• Sistema da pista
• Caixa de bobina
• Posicionamento
• Sistema de acionamento

Por isso, “meia-lua” sozinho não garante compatibilidade.

ESPECIFICAÇÃO 4,6 MM

Em Parts Lists Singer, tanto H71173000 quanto V62043000 aparecem em determinadas aplicações com a indicação:

Shuttle Hook (4.6 mm)

Eu manteria 4,6 mm como especificação técnica documentada da referência, mas não transformaria esse número em uma medida física específica do produto sem saber exatamente qual ponto da peça o fabricante está utilizando como referência.

NÃO CONFUNDIR COM A CAIXA DE BOBINA

A lançadeira e a caixa de bobina são peças diferentes.

LANÇADEIRA

Este produto.

É responsável por captar a linha da agulha durante a formação do ponto.

CAIXA DE BOBINA

Recebe a bobina e controla a saída da linha inferior.

Nos Parts Lists Singer, lançadeira e caixa de bobina possuem códigos separados.

A caixa de bobina não acompanha este produto, salvo quando expressamente informado.

NÃO CONFUNDIR COM O CONJUNTO DA PISTA

Também existe o conjunto:

Shuttle Race / Open Shuttle Race

A pista é a estrutura onde a lançadeira trabalha.

Este anúncio corresponde somente à lançadeira, não à pista completa.

QUANDO SUBSTITUIR?

A substituição pode ser necessária quando houver:

• Ponta danificada
• Rebarbas
• Desgaste acentuado
• Deformação
• Quebra
• Danos provocados por impacto de agulha
• Linha prendendo na superfície danificada

Antes de substituir, também devem ser avaliados o sincronismo e a regulagem da máquina.

PROBLEMAS QUE PODEM TER OUTRAS CAUSAS

Sintomas como:

• Falha de ponto
• Linha quebrando
• Linha embolando
• Agulha batendo
• Ruído na região inferior

não significam automaticamente que a lançadeira esteja defeituosa.

Também podem estar relacionados a:

• Agulha incorreta ou torta
• Sincronismo
• Caixa de bobina
• Pista da lançadeira
• Tensão
• Enfiamento
• Folgas mecânicas

COMO CONFIRMAR A COMPATIBILIDADE?

Antes da compra, confira:

Família: 2515Z

e procure uma das referências:

H71173000
V62043000
301132303
74097 / 074097
270074097

Além disso, confira:

• Modelo completo da máquina
• Formato da lançadeira antiga
• Pista utilizada
• Caixa de bobina
• Dimensões e encaixes

Quando possível, compare diretamente com a peça retirada da máquina.

INSTALAÇÃO

A instalação da lançadeira precisa respeitar o posicionamento do mecanismo.

De forma geral:

1. Desligue a máquina.
2. Retire a caixa de bobina.
3. Abra as travas da pista.
4. Retire o anel da pista quando aplicável.
5. Remova a lançadeira antiga.
6. Limpe a região.
7. Instale a nova peça na posição correta.
8. Monte novamente a pista.
9. Gire o volante manualmente.
10. Confira se a agulha não toca na lançadeira.
11. Faça um teste em baixa velocidade.

Se houver contato da agulha com a lançadeira, interrompa o uso e verifique o sincronismo.

DESCRIÇÃO COMPLETA

A Lançadeira Meia-Lua 2515Z para Singer Doméstica é uma peça utilizada no sistema inferior de formação do ponto em máquinas de costura domésticas compatíveis.

Tecnicamente identificada como Shuttle Hook, trabalha dentro da pista da lançadeira captando a laçada da linha superior para permitir a formação do ponto juntamente com a linha da bobina.

As referências H71173000 e V62043000 aparecem diretamente em Parts Lists Singer e são identificadas como Shuttle Hook, inclusive com indicação de 4,6 mm em determinadas aplicações.

No mercado de reposição, a mesma família também é encontrada pelas referências 301132303, 74097, 074097, 270074097, 532096007 e 2515Z.

A peça é utilizada em diversos modelos Singer e também aparece em máquinas de outras marcas que utilizam o mesmo padrão de lançadeira oscilante. Entretanto, a compatibilidade não deve ser definida apenas pela aparência ou pelo termo “meia-lua”.

Antes da compra, confirme o modelo completo da máquina e compare a referência e o formato da lançadeira existente.

ITEM INCLUSO

01 Lançadeira Oscilante / Meia-Lua tipo 2515Z

NÃO ACOMPANHA

• Caixa de bobina
• Bobina
• Pista da lançadeira
• Anel da pista
• Travas
• Parafusos
• Agulha
• Máquina de costura
• Serviço de instalação ou regulagem
