PRINCIPAIS BENEFÍCIOS

✔ Lançadeira rotativa de grande capacidade
✔ Sistema de eixo horizontal
✔ Utilizada com conjunto de bobina grande
✔ Aplicação em máquinas industriais compatíveis
✔ Integra o mecanismo de formação do ponto
✔ Indicada para reposição e manutenção
✔ Identificação técnica pela referência HSM-B1H

COMPATIBILIDADE

Aplicações confirmadas em catálogo técnico para o padrão HSM-B1H incluem:

• Juki DDL-201H
• Wanping B727
• Wanping GC0302

Também é encontrada comercialmente em máquinas industriais de transporte e ponto fixo compatíveis com este padrão.

Atenção: não determine a compatibilidade somente pelos termos “bobinão”, “lançadeira grande”, “reta industrial” ou “transporte duplo”. Existem diversas lançadeiras grandes com formatos e aplicações diferentes.

IDENTIFICAÇÃO TÉCNICA

Referência: HSM-B1H
Outras formas: HSM B1H / HSMB1H
Marca da referência: Hirose
Nome técnico: Horizontal Axis Rotary Hook – Large Type
Tipo de produto: Lançadeira rotativa
Capacidade: Grande
Aplicação: Máquina de costura industrial
Sistema: Eixo horizontal
NCM: 8452.90.93

REFERÊNCIAS RELACIONADAS

HSM-B1H / HSM B1H / HSMB1H

Formas de apresentação da referência desta lançadeira.

Existem ainda outras variantes da mesma família Hirose, como:

HSM-B1H(1)
HSM-B1HTR
HSM-B1HTR(1Q)

Essas versões possuem características e aplicações próprias e não devem ser consideradas automaticamente iguais à HSM-B1H.

ATENÇÃO À REFERÊNCIA BLD-A1(6-7)

A referência:

BLD-A1(6-7)

foi encontrada em fontes comerciais relacionada à lançadeira:

HSM-A

e não à HSM-B1H.

Por isso, BLD-A1(6-7) não deve ser cadastrada como referência alternativa confirmada da HSM-B1H.

Caso a embalagem ou a própria peça comercializada pela Almeida Costura apresente simultaneamente os códigos HSM-B1H e BLD-A1(6-7), recomenda-se conferir essa informação diretamente com o fornecedor antes de unificar as referências no cadastro.

CAIXA DE BOBINA RELACIONADA

Para lançadeiras grandes desta família, aparece relacionada a caixa de bobina:

BC-DBM(1)

Também são encontradas versões da família:

BC-DBM(1)-NBL

A caixa de bobina é uma peça separada e não deve ser considerada inclusa na lançadeira, salvo quando o produto comercializado for expressamente um conjunto.

APLICAÇÃO

Indicada para:

• Máquinas de costura industriais compatíveis
• Máquinas retas industriais
• Máquinas com sistema de transporte compatível
• Equipamentos que utilizem bobina de maior capacidade
• Reposição da lançadeira
• Manutenção do mecanismo inferior
• Máquinas que utilizem especificamente o padrão HSM-B1H

DESCRIÇÃO COMPLETA

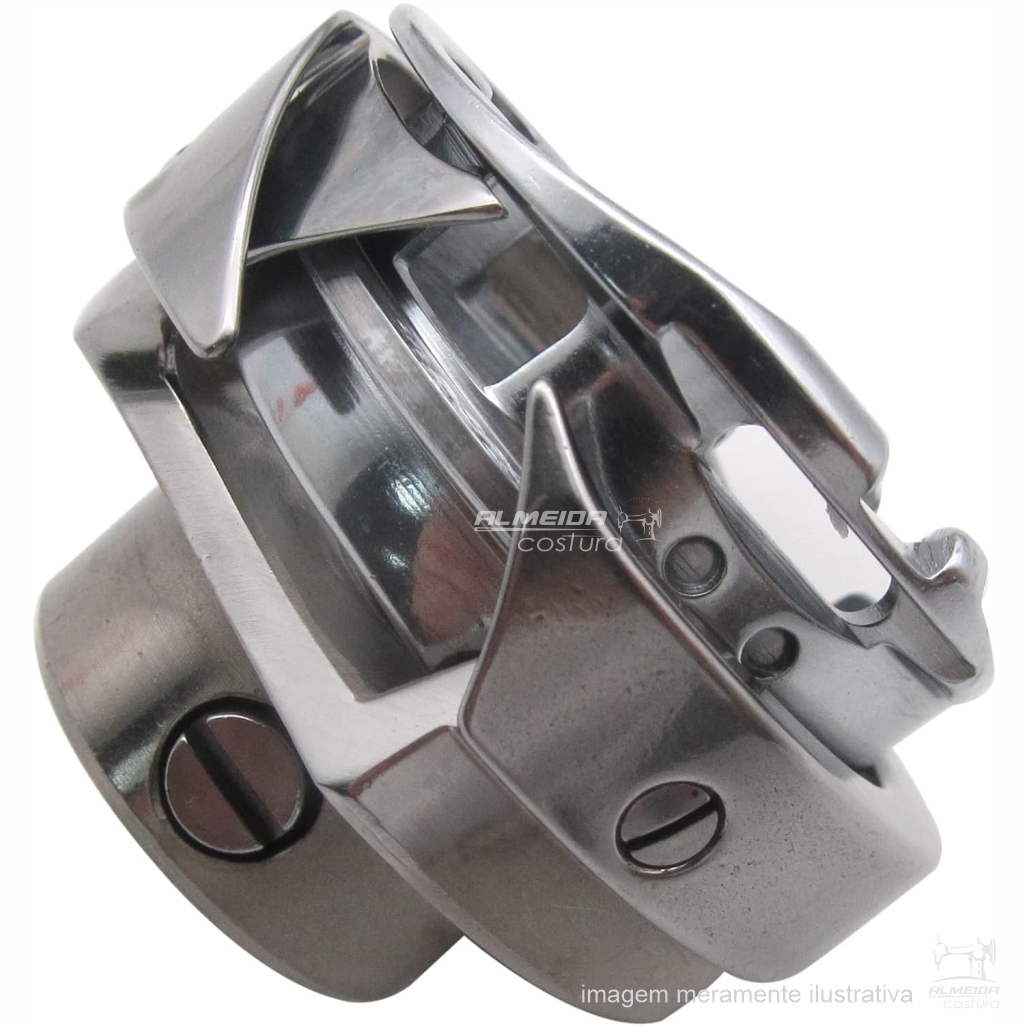

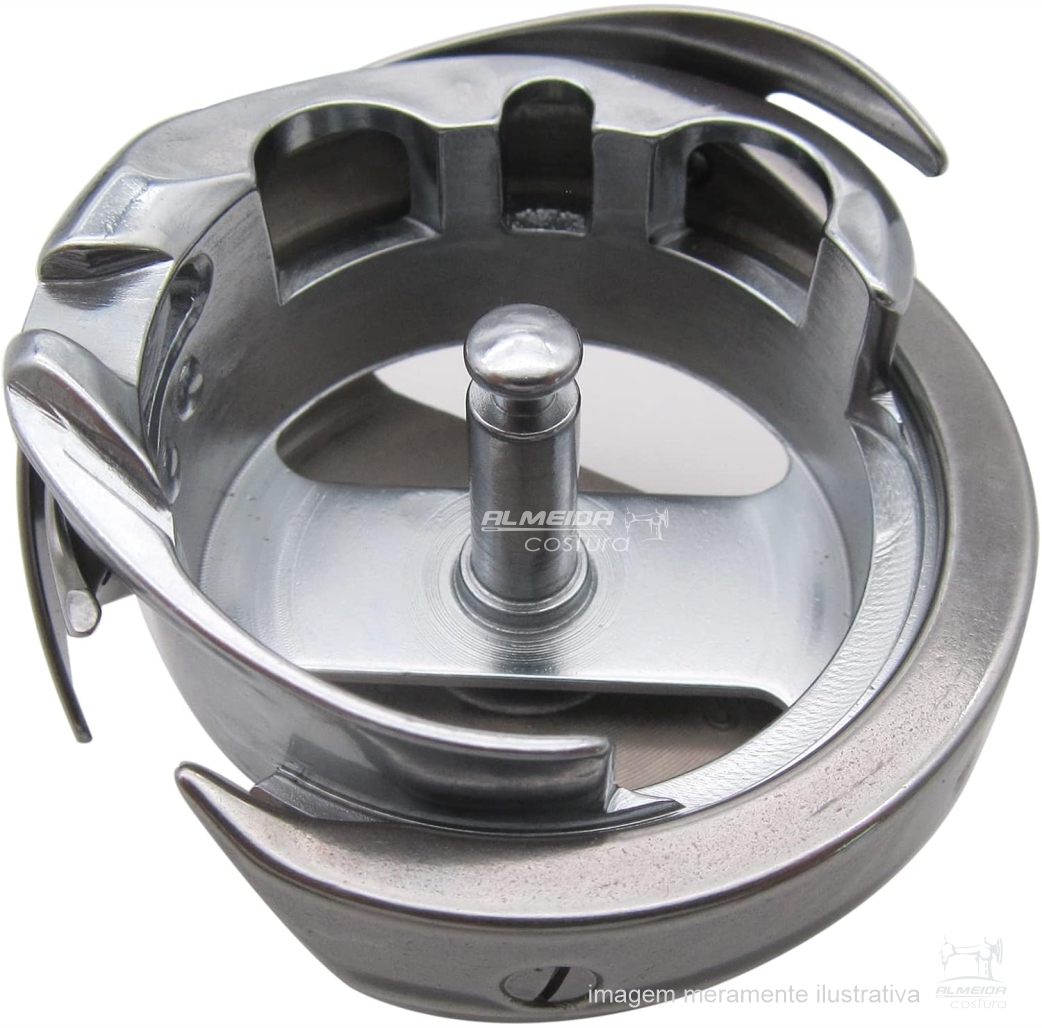

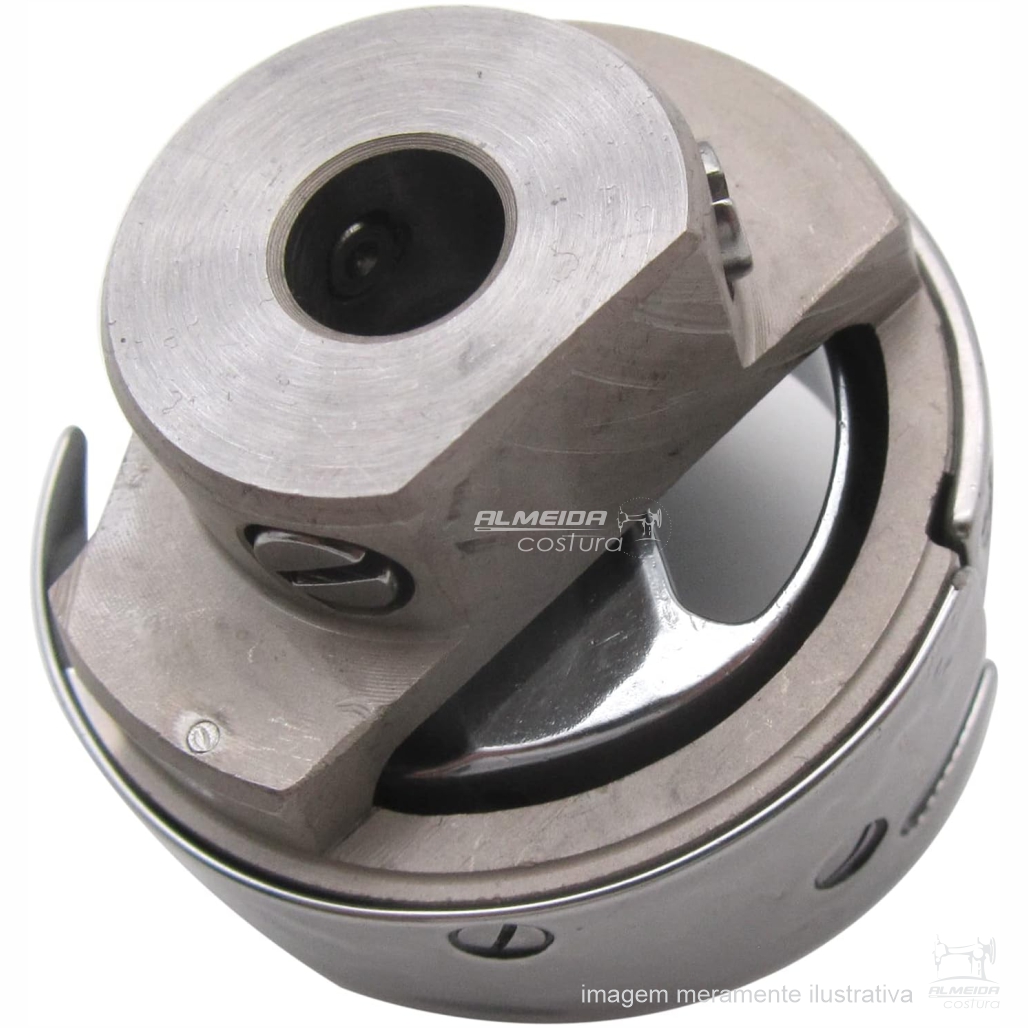

A Lançadeira Grande Bobinão HSM-B1H é uma lançadeira rotativa industrial de grande capacidade utilizada em máquinas de costura compatíveis.

No catálogo técnico Hirose, a referência HSM-B1H é classificada como Horizontal Axis Rotary Hook – Large Type, ou seja, uma lançadeira rotativa de eixo horizontal e tamanho grande.

Durante a operação, a lançadeira trabalha sincronizada com o movimento da agulha, capturando o laço formado pela linha superior e conduzindo-o ao redor do conjunto da bobina para completar a formação do ponto.

Seu sistema de maior capacidade permite a utilização de um conjunto de bobina maior do que os sistemas convencionais menores, característica comum em determinadas máquinas industriais destinadas a operações que exigem maior quantidade de linha inferior.

Entre as aplicações identificadas diretamente em catálogo Hirose estão a Juki DDL-201H e máquinas Wanping das séries B727 e GC0302.

A HSM-B1H também é encontrada comercialmente em diferentes máquinas industriais de transporte compatíveis. Entretanto, existem diversas versões de lançadeiras grandes com aparência semelhante, como HSM-A, HSM-A1, HSM-B, HSM-B1H e suas respectivas variações.

Por esse motivo, a escolha da peça deve ser realizada pela referência técnica e pela configuração da máquina, e não apenas pelo tamanho da lançadeira.

A referência comercial BLD-A1(6-7) não foi confirmada como equivalente à HSM-B1H. Nas fontes consultadas, ela aparece relacionada à HSM-A, devendo permanecer separada até validação adicional.

OBSERVAÇÃO

Antes da compra, confira:

Referência: HSM-B1H
Modelo completo da máquina
Formato e encaixe da lançadeira antiga
Tipo de caixa de bobina
Dimensões e configuração do conjunto

Não determine a compatibilidade somente pelos termos “lançadeira grande”, “bobinão” ou “transporte”.

Caso tenha dúvida, envie uma foto da lançadeira antiga e da plaqueta de identificação da máquina para conferência.
