PRINCIPAIS BENEFÍCIOS

• Participa diretamente da formação dos pontos de costura.
• Captura a laçada da linha superior durante o funcionamento.
• Permite o entrelaçamento da linha da agulha com a linha da bobina.
• Indicada para reposição de lançadeiras desgastadas ou danificadas.
• Identificada pela referência técnica DB1-Z(20).
• Aplicação em máquinas zig-zag industriais compatíveis.

COMPATIBILIDADE

Modelos identificados em catálogo técnico:

• Singer 20U13
• Singer 20U23
• Panda JL-20U
• 20u Zig-Zag

Família relacionada: Máquinas zig-zag industriais série 20U.

Importante: a família 20U possui diferentes versões de lançadeiras. A compatibilidade deve ser verificada pela referência da peça e pela configuração do equipamento.

IDENTIFICAÇÃO TÉCNICA

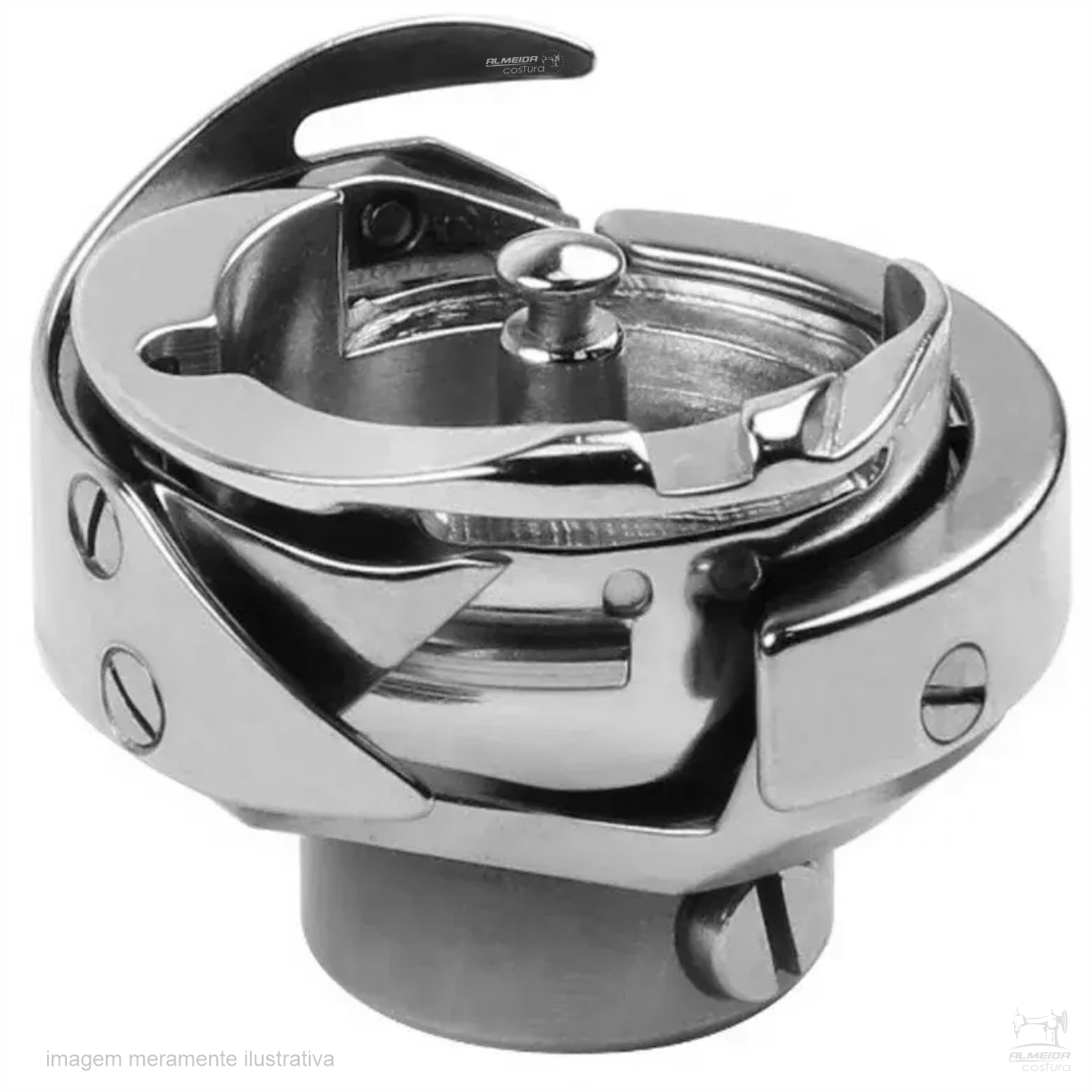

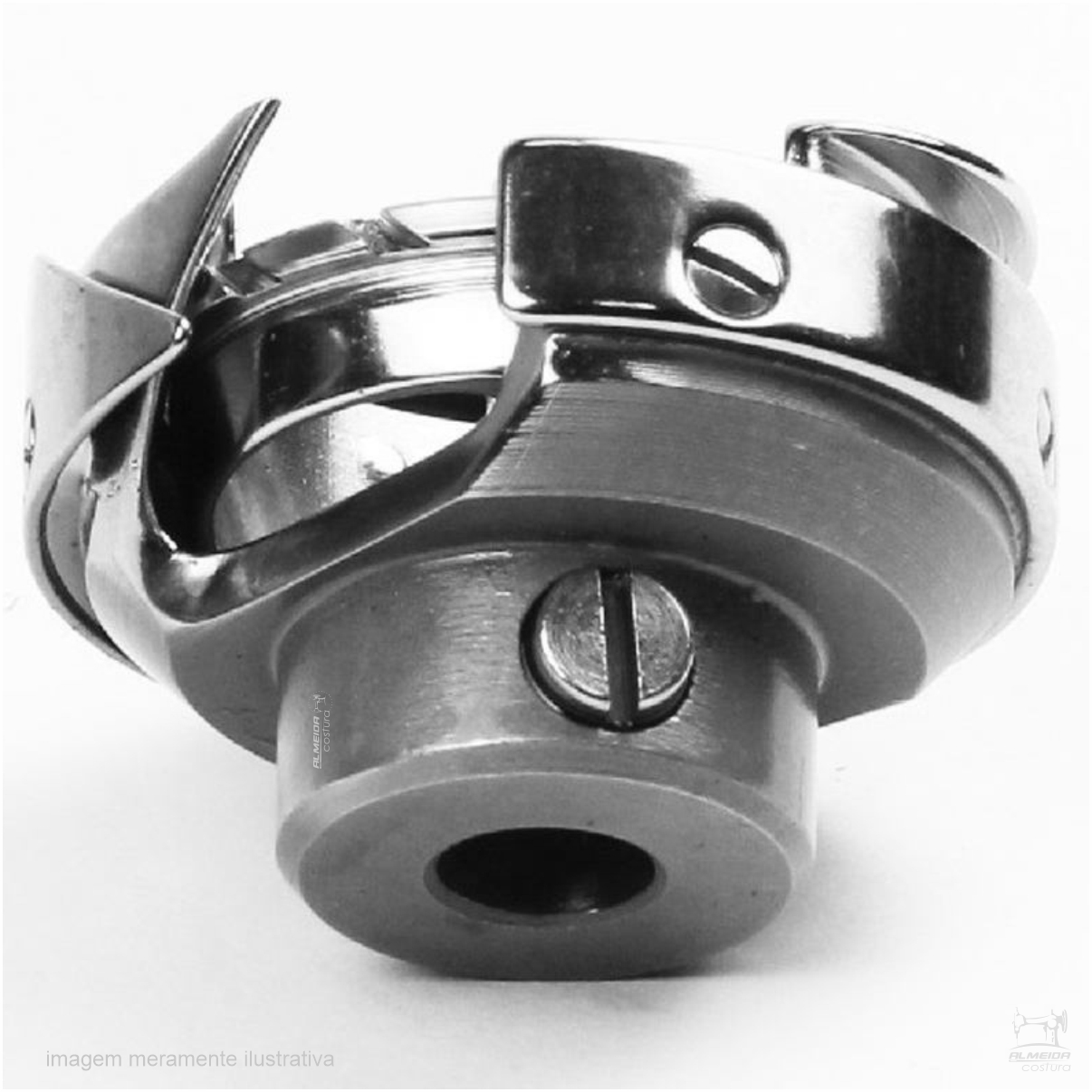

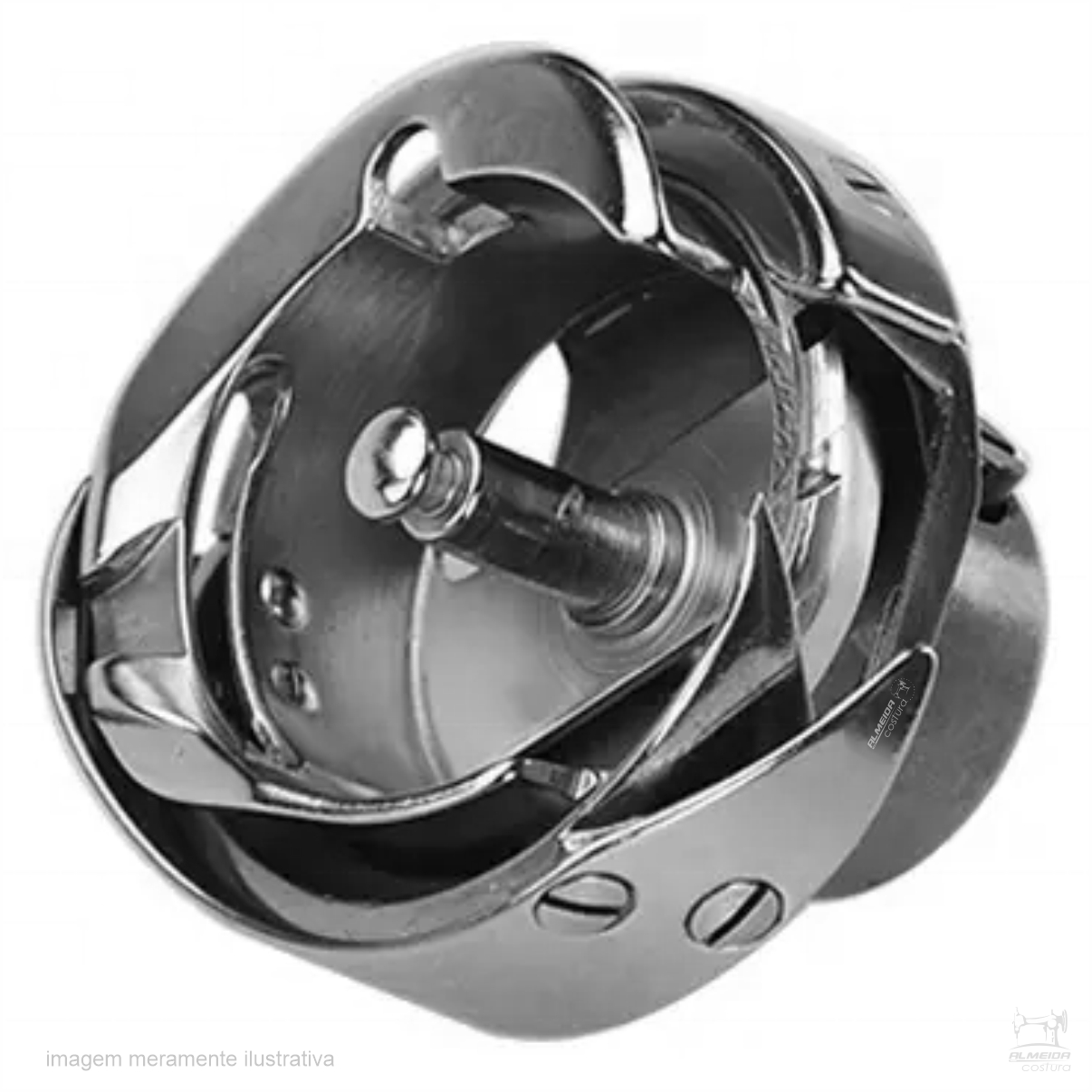

• Produto: Lançadeira rotativa
• Referência principal: DB1-Z(20)
• Tipo: Lançadeira de eixo horizontal
• Sistema: Formação do ponto de costura
• Aplicação: Máquina zig-zag industrial
• Família relacionada: 20U
• GTIN/EAN:
• NCM: 8452.90.93

APLICAÇÃO

A lançadeira DB1-Z(20) é utilizada no mecanismo inferior de formação do ponto de máquinas de costura zig-zag industriais compatíveis.

Durante a costura, a agulha conduz a linha superior através do material. A ponta da lançadeira captura a laçada formada pela linha e permite seu entrelaçamento com a linha inferior da bobina.

Esse movimento precisa ocorrer em sincronismo com a agulha para garantir a formação correta dos pontos.

DESCRIÇÃO COMPLETA

A Lançadeira Rotativa DB1-Z(20) para Máquina Zig-Zag Singer Série 20U é um componente mecânico utilizado no sistema inferior de formação do ponto de máquinas de costura industriais compatíveis.

A peça é responsável por capturar a laçada da linha superior, formada pelo movimento da agulha, permitindo o entrelaçamento com a linha da bobina durante a costura.

O mecanismo da lançadeira trabalha em sincronismo com a agulha e participa diretamente da formação dos pontos retos e zig-zag executados pela máquina.

A referência DB1-Z(20) consta no catálogo técnico Hirose para aplicação em máquinas Singer 20U13 e 20U23, além de outras aplicações específicas.

Quando a lançadeira apresenta desgaste, danos na ponta ou problemas que comprometem a captura da linha, podem ocorrer falhas na formação dos pontos. Entretanto, esses sintomas também podem ter outras causas e devem ser avaliados antes da substituição.

A família de máquinas 20U utiliza diferentes configurações de lançadeiras. Por isso, é importante distinguir a DB1-Z(20) de outras referências, como DB1-Z(20L), DB1-BZ(20) e DB1-Z16.

Antes da compra, confira o modelo completo da máquina, a referência e as características da lançadeira instalada anteriormente.
