PRINCIPAIS BENEFÍCIOS

✔ Lançadeira de sistema rotativo
✔ Aplicação específica em caseadeiras industriais
✔ Integra o mecanismo de formação do ponto
✔ Referência Juki B1808-771-0AC
✔ Referência Hirose DP2-NJ771
✔ Indicada para reposição e manutenção
✔ Aplicação em diversos modelos da família Juki LBH

COMPATIBILIDADE

Compatível com aplicações em:

• Juki LBH-771
• Juki LBH-772
• Juki LBH-773
• Juki LBH-774
• Juki LBH-780
• Juki LBH-781
• Juki LBH-782
• Juki LBH-783
• Juki LBH-784

A compatibilidade deve ser conferida pela referência da lançadeira e pela versão completa da máquina.

IDENTIFICAÇÃO TÉCNICA

Marca / Aplicação: Juki
Referência principal: B1808-771-0AC
Referência Hirose: DP2-NJ771
Outras formas: DP2-NJ(771) / DP2-NJ771(2)
Nome técnico: Hook Assembly / Rotary Hook
Tipo de produto: Lançadeira rotativa
Aplicação: Caseadeira industrial de ponto fixo
Séries: Juki LBH-770 / LBH-780
NCM: 8452.90.93

REFERÊNCIAS RELACIONADAS

B1808-771-0AC / B18087710AC

Referência Juki atual identificada como Hook Assembly.

DP2-NJ771 / DP2-NJ(771) / DP2-NJ771(2)

Referências Hirose utilizadas para a lançadeira equivalente.

B1808-771-0A0 / B18087710A0

Referência anterior relacionada à mesma família de lançadeiras.

B1808-771-0AB

Outra revisão encontrada relacionada ao conjunto.

130.12.186 / 13012186

Referência cruzada encontrada em catálogos técnicos de lançadeiras.

KRP771

Referência equivalente encontrada em catálogos especializados.

As referências relacionadas devem sempre ser conferidas conforme modelo e configuração da máquina antes de serem utilizadas como substituição.

CAIXA DE BOBINA RELACIONADA

A lançadeira trabalha com caixa de bobina específica para este conjunto.

A referência Juki encontrada para a caixa de bobina é:

B1810-771-0BA — Bobbin Case Assembly

Também é encontrada comercialmente pela identificação:

BC-LBH771NBL / BC-LBH771-NBL

A caixa de bobina é uma peça separada e não deve ser considerada inclusa na lançadeira, salvo quando o anúncio informar expressamente o conjunto.

BOBINA RELACIONADA

B1811-771-000

Referência Juki da bobina utilizada no conjunto desta família de caseadeiras.

APLICAÇÃO

Indicada para:

• Caseadeiras industriais Juki
• Série LBH-771 a LBH-774
• Série LBH-780 a LBH-784
• Reposição da lançadeira
• Manutenção do mecanismo inferior
• Formação do ponto fixo
• Máquinas compatíveis com B1808-771-0AC / DP2-NJ771

DESCRIÇÃO COMPLETA

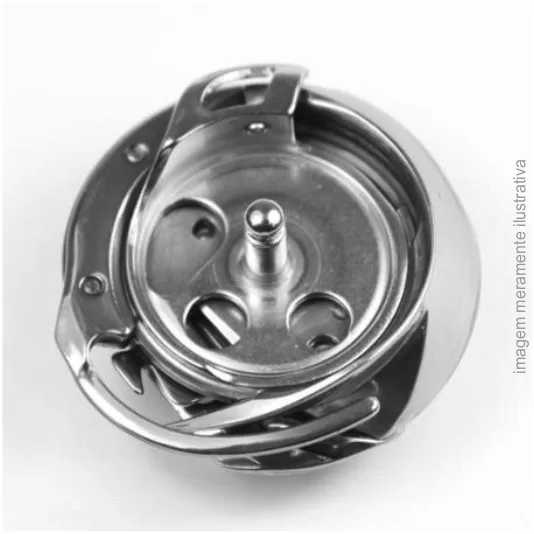

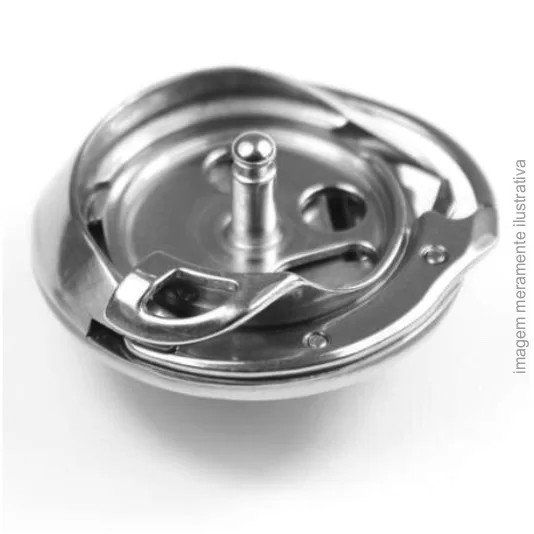

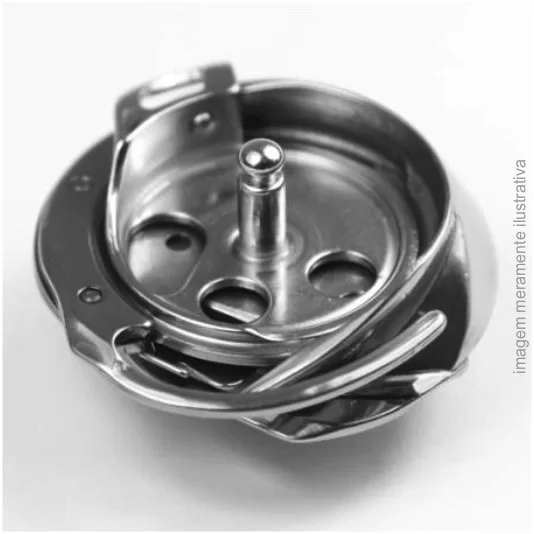

A Lançadeira Rotativa DP2-NJ771 / B1808-771-0AC é um componente utilizado no mecanismo inferior de máquinas caseadeiras industriais Juki compatíveis.

No catálogo técnico Juki, a referência B1808-771-0AC é identificada como Hook Assembly, ou conjunto da lançadeira.

Durante o funcionamento da máquina, a lançadeira gira sincronizada com o movimento da agulha, capturando o laço formado pela linha superior e conduzindo-o ao redor da caixa de bobina para completar a formação do ponto.

A referência Hirose correspondente é encontrada como DP2-NJ771, DP2-NJ(771) e DP2-NJ771(2).

A aplicação desse padrão está documentada nas famílias de caseadeiras Juki LBH-771, LBH-772, LBH-773, LBH-774, LBH-780, LBH-781, LBH-782, LBH-783 e LBH-784.

Também aparecem como referências relacionadas códigos anteriores ou cruzados, como B1808-771-0A0, B1808-771-0AB, 13012186 e KRP771.

A caixa de bobina utilizada com este conjunto possui referência B1810-771-0BA, enquanto a bobina relacionada é identificada pelo código B1811-771-000.

Como existem lançadeiras visualmente semelhantes destinadas a outras séries de caseadeiras, a escolha da peça não deve ser realizada somente pela aparência.

Antes da compra, confira o modelo completo da máquina e compare a referência da lançadeira instalada com B1808-771-0AC / DP2-NJ771.

OBSERVAÇÃO

Antes da compra, confira:

Referência: B1808-771-0AC / DP2-NJ771
Modelo completo da máquina
Formato e encaixe da lançadeira
Caixa de bobina utilizada

Caso tenha dúvida sobre compatibilidade, envie uma foto da lançadeira antiga e da plaqueta de identificação da máquina para conferência.
