PRINCIPAIS BENEFÍCIOS

✔ Aplicação específica em caseadeira industrial
✔ Sistema de lançadeira rotativa
✔ Integra o mecanismo de formação do ponto
✔ Compatível com Brother LH4-B814 correspondente
✔ Referência Hirose DP2-LB
✔ Diversas referências técnicas facilitam a identificação
✔ Indicada para reposição e manutenção

COMPATIBILIDADE

Compatível com:

• Brother LH4-B814
• Brother LH4-B814-2
• Brother LH4-B814-3
• Brother LH4-B814-4

A aplicação nas subclasses LH4-B814-2, -3 e -4 também aparece em catálogos especializados de equivalência.

Antes da compra, confira a referência da lançadeira instalada e a configuração completa da máquina.

IDENTIFICAÇÃO TÉCNICA

Marca / Aplicação: Brother
Referência Hirose: DP2-LB
Referência Brother de catálogo: 141307-901
Referência relacionada: 141307-0-01
Outra forma: 141307001
Referência equivalente: KRP41-B
Referência cruzada: 130.12.091
Nome técnico: Rotary Hook / Lançadeira Rotativa
Tipo de produto: Lançadeira para máquina de costura industrial
Aplicação: Caseadeira industrial
Modelo principal: Brother LH4-B814
NCM: 8452.90.93

REFERÊNCIAS RELACIONADAS

DP2-LB / DP2LB

Referência Hirose confirmada para a lançadeira utilizada na Brother LH4-B814.

141307-901 / 141307901

Referência Brother encontrada no catálogo Hirose para a LH4-B814.

141307-0-01 / 141307001 / 141307-001

Formas encontradas no mercado técnico de reposição para a lançadeira utilizada na Brother LH4-B814.

KRP41-B / KRP41B

Referência cruzada encontrada para lançadeira equivalente ao padrão DP2-LB.

130.12.091 / 13012091

Referência Cerliani correspondente à lançadeira Brother 141307-901.

CAIXA DE BOBINA RELACIONADA

O catálogo Hirose relaciona esta lançadeira à caixa de bobina:

Brother: 107097-101
Hirose: BC-DP2(3B)

A caixa de bobina é um componente separado e não deve ser considerada inclusa na lançadeira, salvo quando o produto comercializado for explicitamente um conjunto.

APLICAÇÃO

Indicada para:

• Brother LH4-B814
• Caseadeira industrial de ponto fixo
• Reposição da lançadeira rotativa
• Manutenção do mecanismo inferior
• Formação do ponto
• Máquinas que utilizem DP2-LB / 141307 / KRP41-B

DESCRIÇÃO COMPLETA

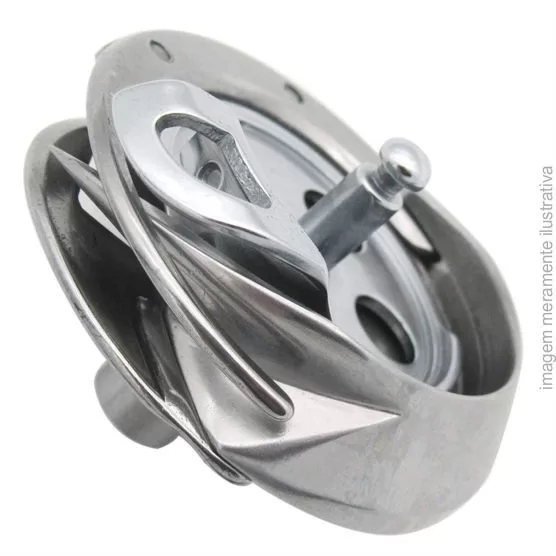

A Lançadeira Rotativa DP2-LB para Caseadeira Brother LH4-B814 é um componente do mecanismo inferior responsável pela formação do ponto da máquina.

Durante o funcionamento, a lançadeira trabalha sincronizada com o movimento da agulha, capturando o laço formado pela linha superior e conduzindo-o ao redor do conjunto da bobina para completar a formação do ponto.

No catálogo Hirose, a máquina Brother LH4-B814 aparece diretamente relacionada à referência Brother 141307-901 e à lançadeira DP2-LB.

No mercado especializado de peças também são encontradas as formas 141307-0-01 e 141307001, relacionadas à mesma aplicação na Brother LH4-B814.

Outra referência de equivalência amplamente encontrada é KRP41-B, utilizada para identificar lançadeiras compatíveis com o padrão DP2-LB.

O catálogo Cerliani apresenta ainda a referência cruzada 130.12.091 para a Brother 141307-901, reforçando a identificação desta família de lançadeiras.

A caixa de bobina relacionada ao conjunto é identificada pela Brother como 107097-101 e pela Hirose como BC-DP2(3B).

Como existem lançadeiras visualmente semelhantes destinadas a outras máquinas caseadeiras, a escolha da peça deve considerar o modelo completo da máquina e as referências técnicas da peça instalada.

OBSERVAÇÃO

Antes da compra, confira:

Modelo: Brother LH4-B814
Referência: DP2-LB / 141307 / KRP41-B
Formato da lançadeira instalada
Caixa de bobina utilizada
Configuração completa da máquina

Em caso de dúvida, envie uma foto da lançadeira antiga e da plaqueta de identificação da máquina para conferência.
