PRINCIPAIS BENEFÍCIOS

✔ Aplicação específica em caseadeira industrial
✔ Sistema de lançadeira rotativa
✔ Referência Hirose DP2-LB
✔ Relacionada às referências 141307-901 e 141307-001
✔ Integra o mecanismo de formação do ponto
✔ Indicada para reposição e manutenção da máquina
✔ Identificação por código facilita a conferência da aplicação

COMPATIBILIDADE

Compatível com:

• Brother LH4-B814 que utilize lançadeira DP2-LB / 141307
• Brother LH4-B814 subclasse -3, conforme configuração correspondente da máquina

ATENÇÃO ÀS SUBCLASSES

A Brother LH4-B814 possui diferentes configurações de lançadeira.

Na documentação técnica da Brother:

LH4-B814 subclasse -3: utiliza lançadeira da família 141307-001

Já as subclasses:

• LH4-B814-2
• LH4-B814-4
• LH4-B814-5

podem utilizar o conjunto de lançadeira S33032-001, que possui configuração diferente.

Não determine a compatibilidade somente pelo nome LH4-B814. Confira a subclasse e a referência da lançadeira instalada na máquina.

IDENTIFICAÇÃO TÉCNICA

Referência principal: 141307-901
Referência Hirose: DP2-LB
Referência relacionada: 141307-001
Outras formas: 141307901 / 141307001 / DP2LB
Referência cruzada Cerliani: 130.12.091
Nome técnico: Lançadeira rotativa / Rotary Hook
Tipo de produto: Lançadeira para máquina de costura industrial
Aplicação: Caseadeira industrial de ponto fixo
Modelo principal: Brother LH4-B814
NCM: 8452.90.93

REFERÊNCIAS RELACIONADAS

DP2-LB / DP2LB

Referência Hirose utilizada para identificar esta lançadeira destinada à Brother LH4-B814.

141307-901 / 141307901

Referência encontrada em catálogos de lançadeiras para aplicação na Brother LH4-B814.

141307-001 / 141307001

Referência Brother relacionada ao mesmo padrão DP2-LB e utilizada em configuração específica da LH4-B814.

130.12.091

Referência cruzada encontrada no catálogo Cerliani para a lançadeira correspondente à Brother 141307-901.

OUTRAS REFERÊNCIAS DE CATÁLOGO

Também aparece relacionada em tabelas de equivalência:

387702-8-10

Essa referência deve ser utilizada como informação auxiliar de pesquisa, não como substituição automática sem conferência da peça e da máquina.

CAIXA DE BOBINA RELACIONADA

A lançadeira DP2-LB utiliza caixa de bobina específica do seu conjunto.

Em catálogos Hirose é encontrada a relação com:

107097-101

BC-DP2(3B)

Também existem referências comerciais da família:

BC107(2)NBL

A caixa de bobina não deve ser presumida como inclusa na lançadeira. O conteúdo do produto deve seguir exatamente a peça comercializada no anúncio.

APLICAÇÃO

Indicada para:

• Caseadeira industrial Brother LH4-B814 compatível
• Reposição da lançadeira rotativa
• Manutenção do mecanismo inferior
• Formação do ponto fixo
• Máquinas que utilizem o padrão DP2-LB
• Equipamentos compatíveis com referências 141307-901 / 141307-001

DESCRIÇÃO COMPLETA

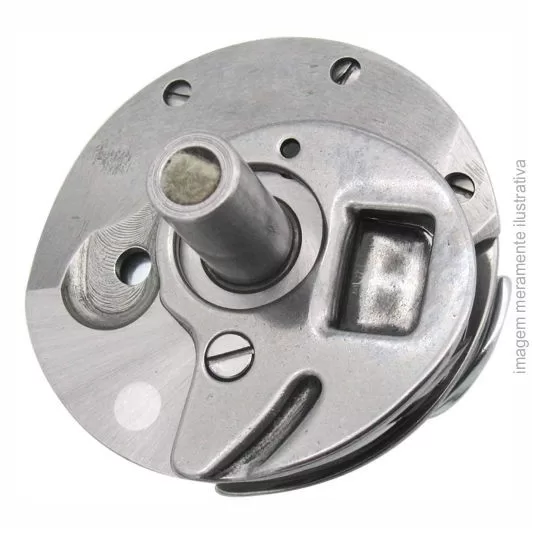

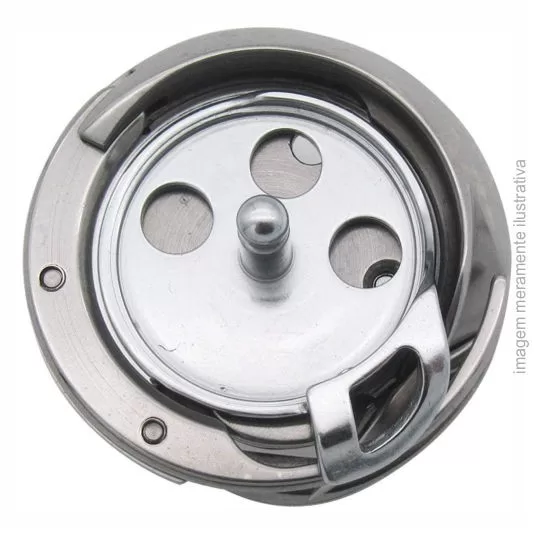

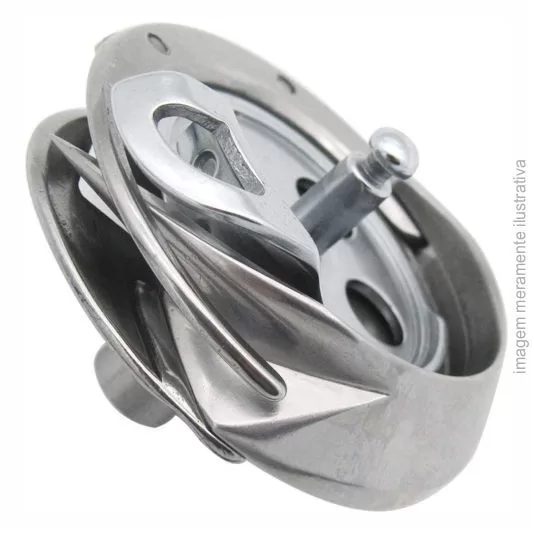

A Lançadeira Rotativa DP2-LB / 141307-901 para Caseadeira Brother LH4-B814 é um componente do mecanismo responsável pela formação do ponto da máquina.

Durante a operação, a lançadeira trabalha sincronizada com o movimento da agulha, capturando o laço formado pela linha superior e conduzindo-o ao redor da linha da bobina para completar a formação do ponto fixo.

A referência DP2-LB é identificada em catálogos Hirose especificamente para a Brother LH4-B814, sendo relacionada à referência 141307-901. A mesma família também é encontrada pela referência 141307-001.

Porém, a série LH4-B814 possui diferentes subclasses e nem todas utilizam exatamente a mesma configuração de lançadeira. Na documentação Brother Mark II, a subclasse LH4-B814-3 utiliza a referência da família 141307, enquanto as subclasses -2, -4 e -5 podem utilizar outro conjunto.

Por esse motivo, antes da compra é importante conferir não apenas o modelo LH4-B814, mas também a subclasse da máquina, referência da peça antiga e características do conjunto instalado.

A DP2-LB também aparece em catálogos especializados com referências cruzadas, como 130.12.091, facilitando sua identificação em pesquisas técnicas e manutenção de máquinas mais antigas.

OBSERVAÇÃO

Antes da compra, confira:

Modelo: Brother LH4-B814
Subclasse da máquina
Referência: DP2-LB / 141307-901 / 141307-001
Formato da lançadeira instalada
Caixa de bobina utilizada

Caso tenha dúvida, envie uma foto da lançadeira antiga e da plaqueta completa da máquina para conferência.
