PRINCIPAIS BENEFÍCIOS

• Auxilia na vedação da barra de transporte
• Ajuda a conter o óleo do sistema de lubrificação
• Contribui para o funcionamento adequado do conjunto mecânico
• Indicada para reposição e manutenção
• Referência técnica KQ49
• Aplicação em overlocks Siruba compatíveis

COMPATIBILIDADE

Compatível com famílias Siruba:

• Série 700F
• Série 700UX
• Série 700DFT

A referência KQ49 também é encontrada comercialmente relacionada a modelos da família 700, como 737, 747 e 757.

Antes da compra, confirme o modelo completo da máquina e a referência da peça instalada.

IDENTIFICAÇÃO

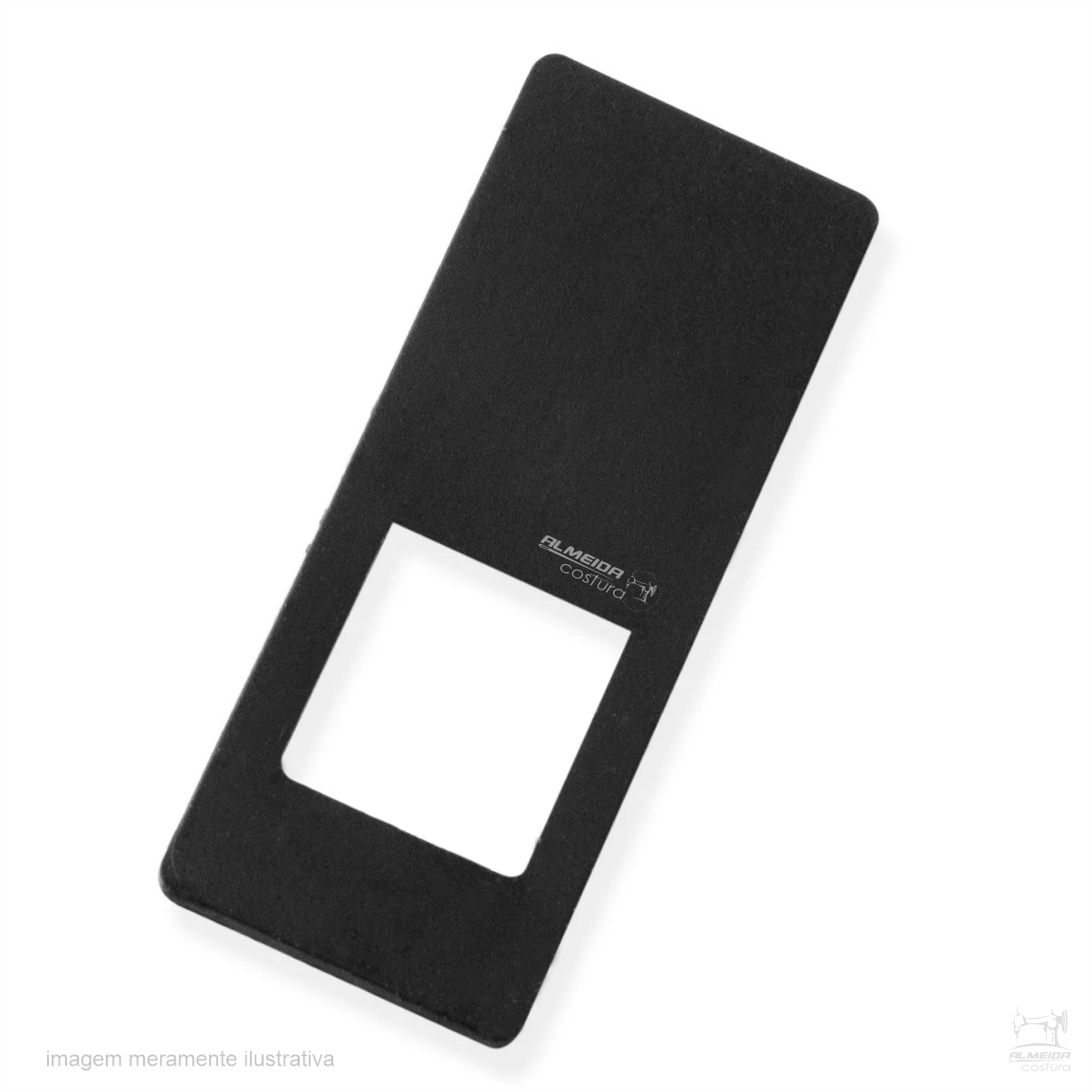

Produto: Retentor de óleo da barra de transporte
Nome técnico: Feed Bar Oil Sealer
Marca relacionada: Siruba
Referência: KQ49
Aplicação: Máquina overlock industrial
Dimensões aproximadas: 37 × 15 mm
Peso aproximado: 0,5 g
GTIN/EAN:
NCM: 8452.90.92

PARA QUE SERVE?

O retentor KQ49 faz parte do sistema de vedação localizado na região da barra de transporte.

Durante o funcionamento da overlock, diversos componentes internos trabalham lubrificados. O KQ49 ajuda a formar uma barreira de vedação nessa região, reduzindo a passagem indesejada de óleo pelo conjunto da barra.

Sua condição é importante principalmente porque desgaste, deformação ou dano na peça podem comprometer a vedação e favorecer aparecimento de óleo em regiões onde não deveria estar presente.

LOCALIZAÇÃO NO CONJUNTO

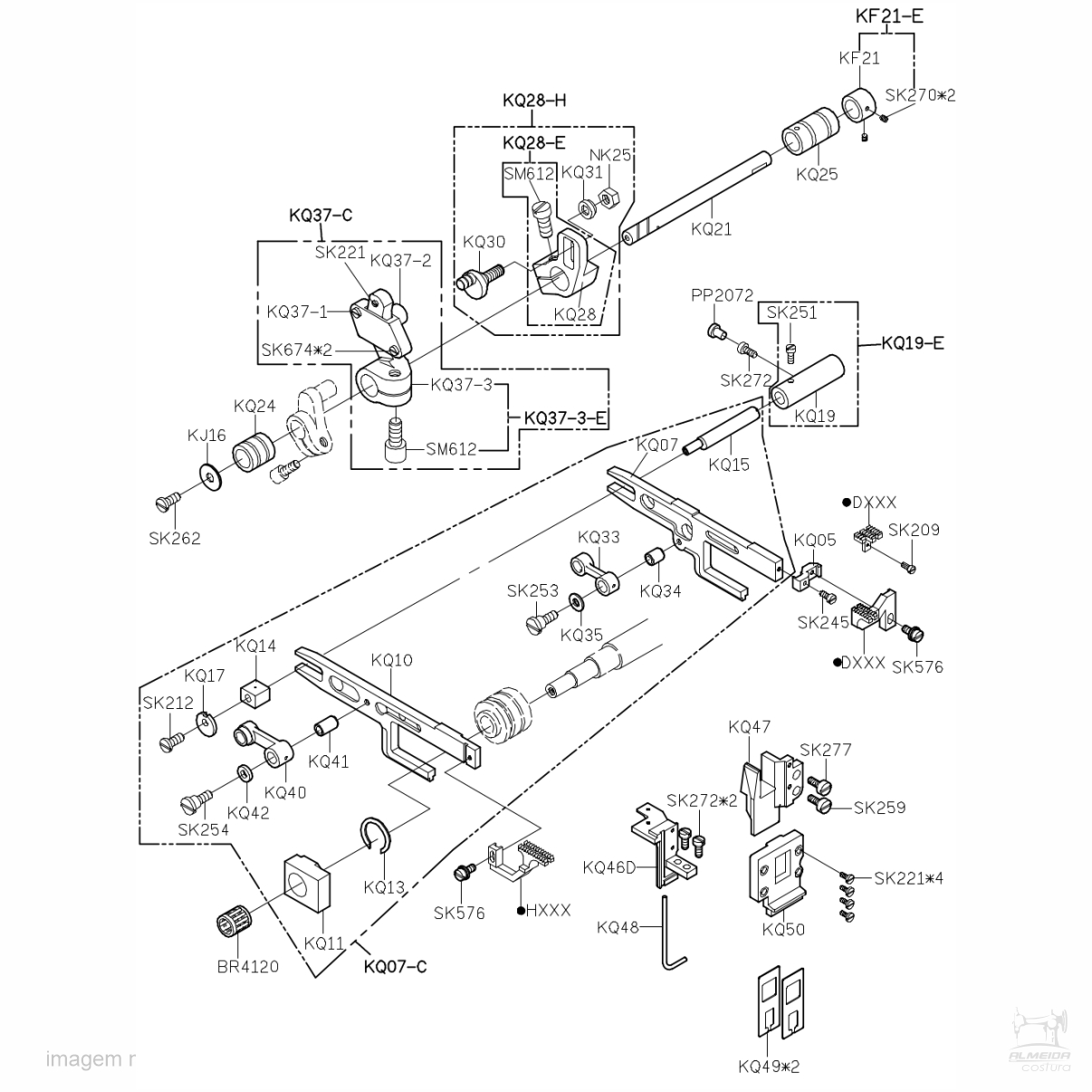

No Parts List Siruba da série 700F, a referência KQ49 aparece no grupo mecânico KQ, próxima ao componente:

KQ50 — suporte do retentor de óleo / Oil Seal Bracket

O diagrama técnico indica ainda o uso de duas unidades KQ49 no conjunto correspondente.

Isso não significa necessariamente que este anúncio contenha duas unidades: a quantidade comercializada deve ser informada conforme a embalagem real da Almeida Costura.

MEDIDAS

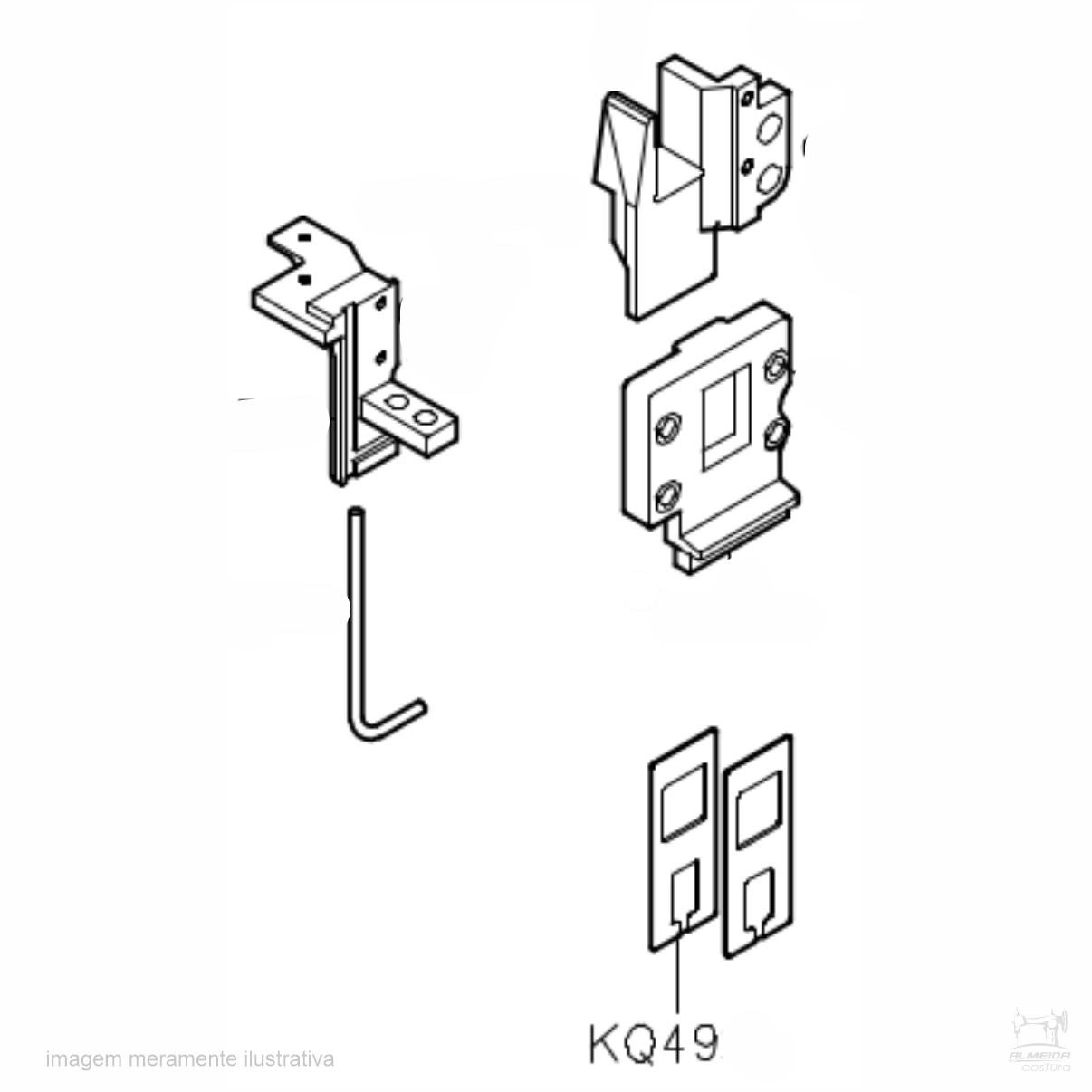

Conforme a imagem técnica apresentada para a referência KQ49:

Comprimento aproximado: 37 mm
Largura aproximada: 15 mm
Peso aproximado: 0,5 g

A imagem também apresenta uma abertura central para passagem do componente mecânico, mas suas medidas não estão informadas; por isso, não recomendo estimá-las.

QUANDO SUBSTITUIR?

A verificação da peça é recomendada em situações como:

• retentor rasgado;
• deformação;
• desgaste;
• perda da capacidade de vedação;
• presença de óleo próximo à região da barra de transporte;
• peça ressecada ou danificada durante manutenção;
• desmontagem do conjunto que exija substituição preventiva do elemento de vedação.

A presença de vazamento de óleo não deve ser atribuída automaticamente apenas ao KQ49, pois também podem existir problemas em outros retentores, juntas, suportes ou componentes do sistema de lubrificação.

COMO CONFIRMAR A PEÇA CORRETA?

Antes da compra, confira:

1. Referência KQ49
2. Modelo completo da máquina
3. Formato da peça antiga
4. Medida externa aproximada de 37 × 15 mm
5. Posição da abertura
6. Local de instalação no conjunto da barra de transporte

Não confirme compatibilidade apenas pela aparência.

ITEM INCLUSO

01 Retentor de Óleo da Barra de Transporte – KQ49

Se o produto de vocês for vendido em par, este campo deve ser alterado para 02 unidades. O Parts List mostra duas peças no conjunto da máquina, mas isso não determina a quantidade da embalagem comercial.

NÃO ACOMPANHA

• Suporte KQ50
• Barra de transporte
• Parafusos
• Demais retentores ou juntas
• Máquina de costura
• Serviço de instalação

Salvo quando expressamente informado.

DESCRIÇÃO COMPLETA

O Retentor de Óleo da Barra de Transporte Siruba KQ49 é uma peça de vedação utilizada em máquinas overlock industriais compatíveis da família Siruba 700.

A referência KQ49 é identificada tecnicamente como Feed Bar Oil Sealer ou Oil Seal e faz parte do conjunto mecânico da barra de transporte.

Sua principal função é auxiliar na vedação dessa região do mecanismo, contribuindo para controlar a passagem do óleo utilizado na lubrificação interna da máquina.

No Parts List da série Siruba 700F, a referência KQ49 aparece no grupo KQ junto ao suporte KQ50, sendo indicada a utilização de duas unidades no conjunto correspondente.

Conforme a imagem técnica da peça, suas dimensões externas são de aproximadamente 37 mm de comprimento por 15 mm de largura, com peso aproximado de 0,5 g.

A referência está relacionada às séries 700F, 700UX e 700DFT e também é comercialmente encontrada para máquinas Siruba da família 737, 747 e 757. Antes da substituição, porém, deve-se confirmar o modelo completo da máquina, referência e formato da peça antiga.

OBSERVAÇÃO

Antes da compra, confirme:

Referência: KQ49
Nome técnico: Feed Bar Oil Sealer
Aplicação: Barra de transporte de overlock industrial
Dimensões aproximadas: 37 × 15 mm
