PRINCIPAIS BENEFÍCIOS

• Kit com chapa da agulha e dente transportador
• Dente com 3 carreiras
• Configuração para costura leve
• Indicado para reta industrial de 1 agulha compatível
• Trabalha diretamente no transporte do tecido
• Peças combinadas para utilização no mesmo sistema
• Indicado para manutenção e reposição
• Útil na recuperação do conjunto quando chapa ou dente apresentam desgaste

IDENTIFICAÇÃO

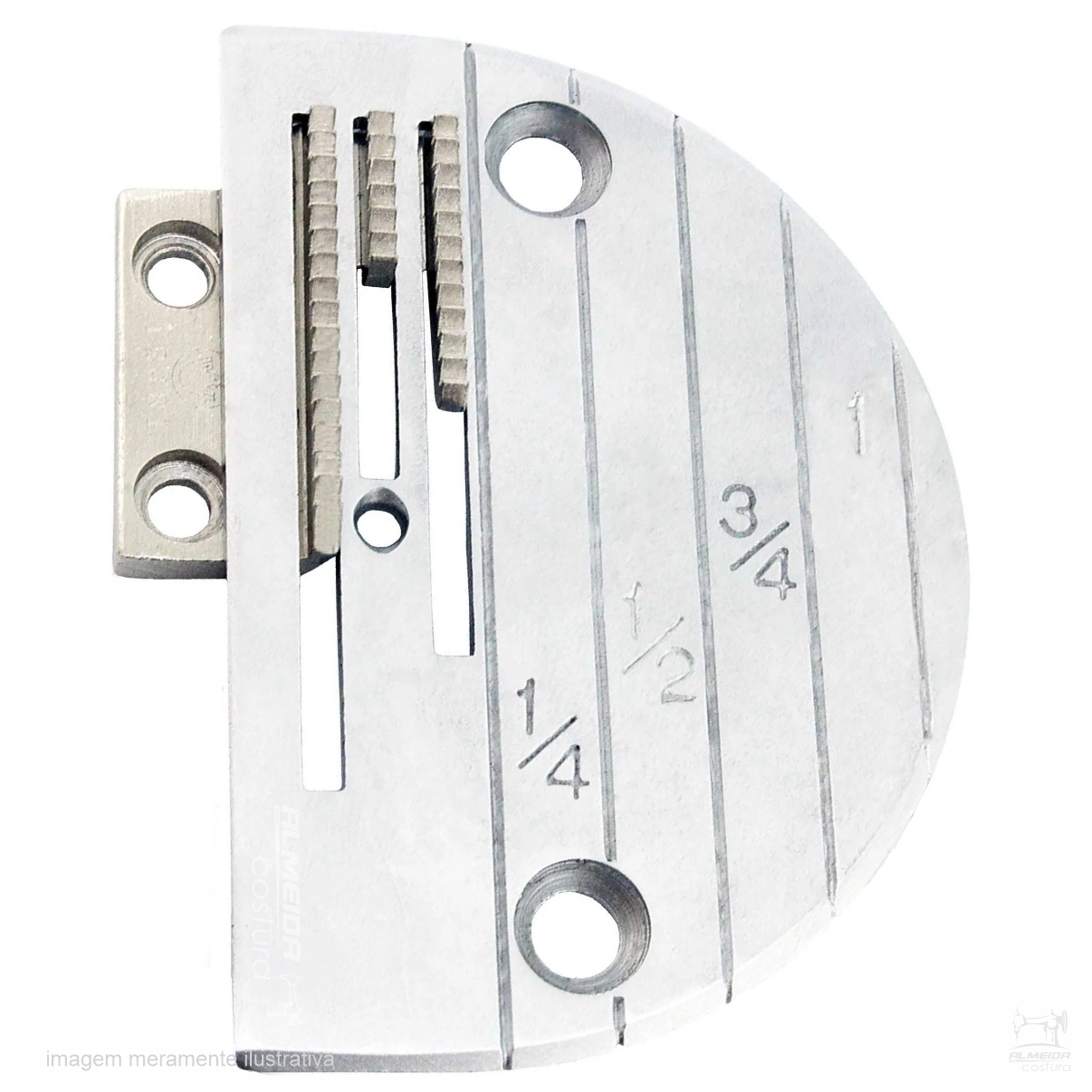

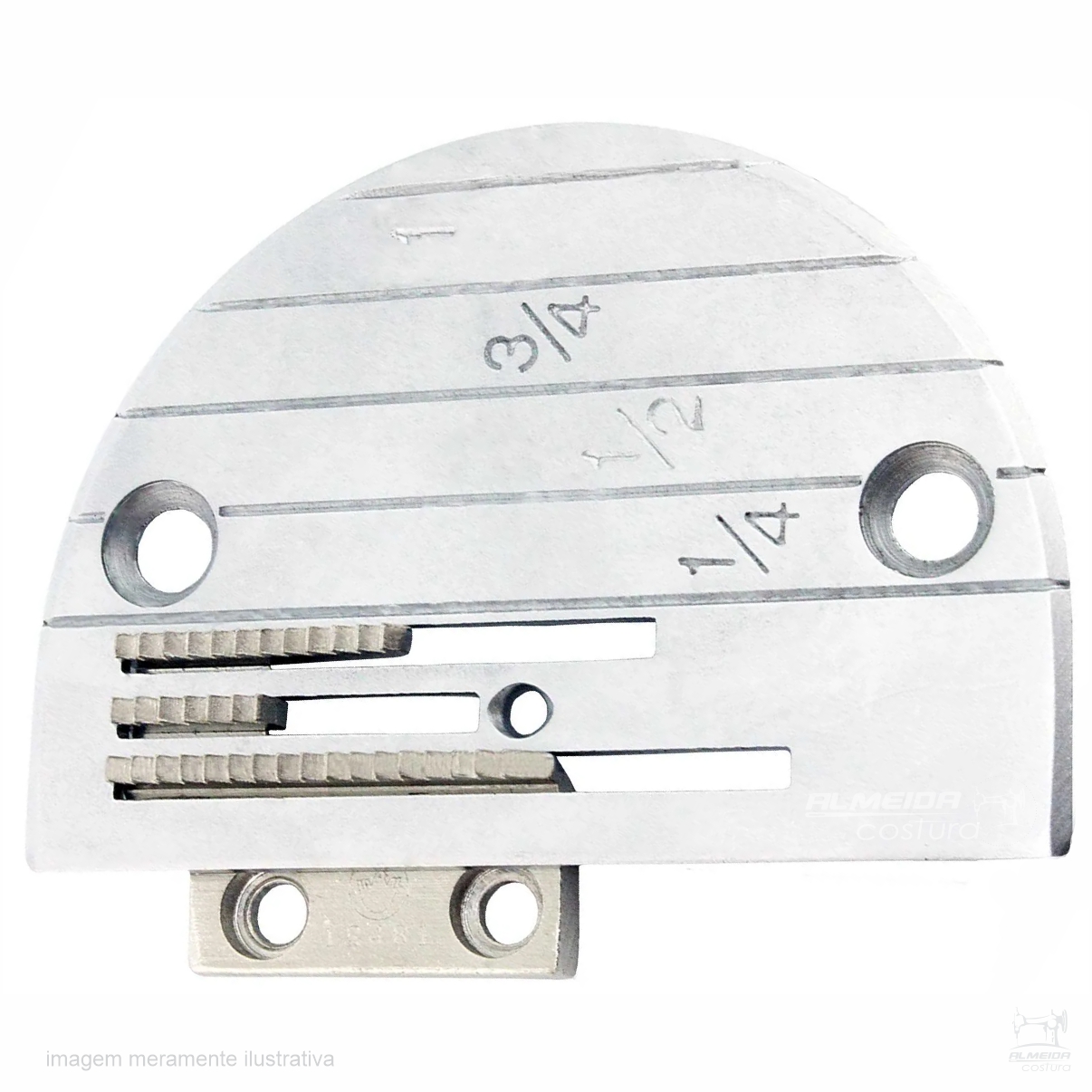

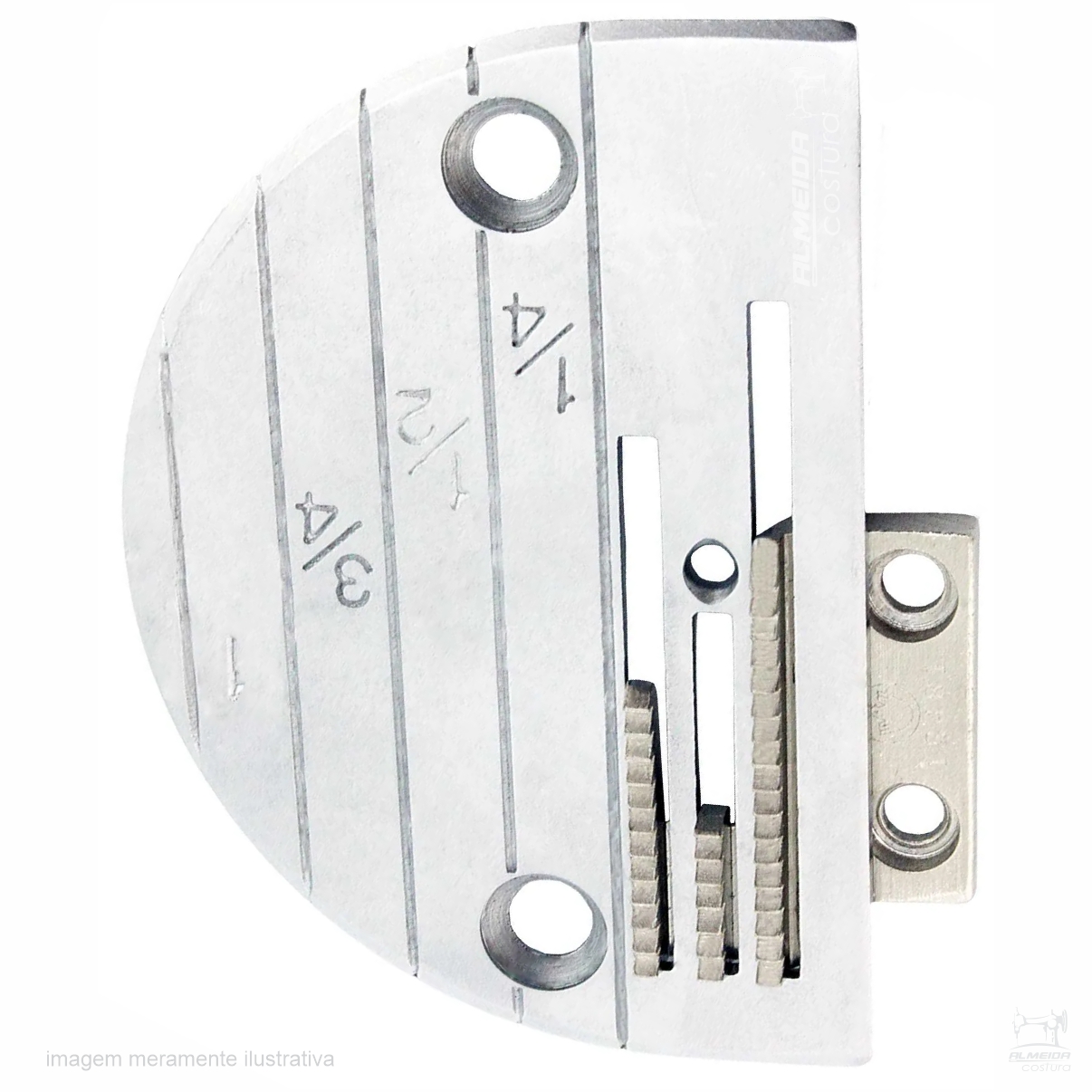

Produto: Kit de chapa da agulha + dente transportador
Tipo de máquina: Reta industrial
Número de agulhas: 1
Dente: 3 carreiras
Aplicação: Costura leve
Sistema relacionado: Transporte inferior por dente
Quantidade: 2 peças
NCM: 8452.90.99
GTIN/EAN:

REFERÊNCIAS A CONFIRMAR NO PRODUTO FÍSICO

Na configuração leve mais encontrada:

Chapa: B-20
Furo da chapa: aproximadamente 2,0 mm
Dente: 12481-17T
Quantidade de dentes: 17

Eu só acrescentaria esses códigos ao título depois de confirmar que o conjunto em estoque corresponde exatamente a essa versão.

O QUE ACOMPANHA?

01 Chapa da agulha

01 Dente transportador de 3 carreiras

PARA QUE SERVE?

A chapa da agulha e o dente transportador ficam instalados na região diretamente abaixo do calcador.

As duas peças trabalham juntas durante a costura.

A chapa da agulha oferece a superfície de apoio para o tecido e possui a abertura por onde a agulha realiza seus movimentos.

O dente transportador sobe através das aberturas da chapa e movimenta o tecido para frente de acordo com o comprimento de ponto regulado na máquina.

O QUE SIGNIFICA 3 CARREIRAS?

A expressão 3 carreiras refere-se à configuração do dente transportador.

O dente possui três regiões de serrilha que entram em contato com a parte inferior do tecido.

Durante o funcionamento, essas serrilhas:

sobem através da chapa, entram em contato com o tecido, realizam o movimento de avanço e descem novamente antes do próximo ciclo.

A geometria do dente deve corresponder às aberturas existentes na chapa.

O QUE SIGNIFICA “LEVE”?

Neste produto, leve não significa que a peça seja mais leve em peso.

A palavra identifica a configuração de transporte destinada principalmente a materiais leves.

Ela pode utilizar:

Dentes mais adequados a tecidos finos e uma abertura de agulha menor do que conjuntos preparados para materiais médios ou pesados.

Isso ajuda a oferecer apoio adequado ao tecido próximo à agulha.

INDICADO PARA

A configuração leve pode ser utilizada, conforme a regulagem da máquina, em materiais como:

Tricoline, tecidos planos leves, forros, tecidos finos para vestuário e outros materiais compatíveis com reta industrial convencional.

A escolha do conjunto deve considerar também:

Agulha, linha, pressão do calcador, tipo de tecido e regulagem do transporte.

COMPATIBILIDADE

Indicado principalmente para:

Máquina reta industrial convencional

1 agulha

Ponto fixo

Transporte inferior

Lançadeira pequena

e sistema de chapa/dente compatível com este padrão.

MARCAS

Esse padrão de conjunto é encontrado comercialmente em retas industriais de diferentes fabricantes.

Entretanto, eu não colocaria uma lista extensa de marcas como garantia de aplicação.

Máquinas Jack, Juki, Brother, Siruba, Lanmax, Zoje, Sun Special e outras podem ter modelos compatíveis, mas também possuem máquinas com conjuntos diferentes.

A confirmação deve ser feita pelo modelo e pelo padrão da chapa e do dente.

NÃO CONSIDERAR UNIVERSAL

Nem toda máquina reta industrial utiliza o mesmo conjunto.

Existem diferenças conforme:

Tipo de lançadeira, modelo da máquina, versão mecânica ou eletrônica, sistema de corte de linha, sistema de transporte e aplicação leve, média ou pesada.

Também existem conjuntos específicos para determinadas máquinas Pfaff e outros sistemas que não correspondem a este padrão convencional.

LEVE, MÉDIO E PESADO

É importante não confundir as versões.

Na família comercial desse tipo de conjunto são encontradas configurações diferentes.

LEVE

Normalmente relacionada a chapa com abertura menor e dente com serrilha adequada a materiais leves.

Uma combinação frequentemente encontrada é:

B-20 + 12481-17T

MÉDIO

Pode utilizar chapa com abertura maior, como versões B-26, conforme o conjunto.

PESADO

Utiliza configuração diferente de chapa e dente, frequentemente com serrilha mais apropriada para materiais grossos.

Por isso, não recomendamos escolher somente pela aparência.

COMO CONFIRMAR A PEÇA CORRETA?

Antes da compra, confira:

Formato da chapa

Quantidade e posição das aberturas para o dente

Número de carreiras

Furação de fixação

Formato do dente transportador

Modelo completo da máquina

Se houver referência gravada nas peças antigas, ela deve ser priorizada.

QUANDO SUBSTITUIR A CHAPA?

A chapa deve ser verificada quando apresentar:

Rebarbas no furo da agulha, marcas profundas, deformação, quebra, trinca ou danos provocados pelo contato da agulha.

Uma rebarba próxima à passagem da linha pode contribuir para:

Desfiamento ou quebra da linha.

QUANDO SUBSTITUIR O DENTE?

O dente transportador deve ser inspecionado quando apresentar:

Serrilhas muito desgastadas, quebra, deformação ou dificuldade para transportar o tecido mesmo após a regulagem correta.

Um dente muito gasto pode reduzir a capacidade de avanço do material.

Entretanto, falhas de transporte também podem estar relacionadas à:

Altura do dente, pressão do calcador, regulagem do comprimento do ponto ou sincronismo.

POR QUE TROCAR O KIT?

Nem sempre é obrigatório substituir chapa e dente ao mesmo tempo.

Porém, quando as duas peças estão desgastadas ou quando é necessário mudar a máquina para outra configuração de transporte, utilizar o conjunto correspondente facilita a compatibilidade entre as aberturas da chapa e as carreiras do dente.

CUIDADOS NA INSTALAÇÃO

Desligue a máquina antes da substituição.

Retire a chapa antiga e o dente.

Compare as novas peças com o conjunto retirado.

Confira se as três carreiras do dente passam livremente pelas aberturas da chapa.

Instale as peças sem forçar.

Gire o volante manualmente.

Verifique se a agulha passa pelo centro da abertura sem tocar na chapa.

Observe também o movimento completo do dente.

Ele não deve raspar nas laterais das aberturas da chapa.

Depois da montagem, faça um teste em retalho antes de iniciar a produção.

REGULAGEM DO DENTE

A simples instalação de um dente novo não garante o transporte correto.

A altura do dente precisa estar regulada de acordo com a máquina e o material utilizado.

Se ficar muito baixo, pode ocorrer dificuldade de transporte.

Se ficar excessivamente alto, pode marcar o tecido ou prejudicar o funcionamento.

Quando necessário, recomenda-se realizar a regulagem com técnico de máquina industrial.

DESCRIÇÃO COMPLETA

O Kit de Chapa da Agulha e Dente 3 Carreiras Leve para Máquina Reta Industrial é um conjunto de reposição utilizado na área de costura e transporte do tecido.

O kit contém uma chapa da agulha e um dente transportador de três carreiras.

Durante a costura, o tecido permanece apoiado sobre a chapa enquanto o dente realiza movimentos cíclicos através das suas aberturas. As três carreiras de serrilha entram em contato com a parte inferior do material e realizam o avanço necessário para formar o comprimento de ponto regulado na máquina.

A configuração deste produto é destinada principalmente a costuras leves, diferenciando-se dos conjuntos preparados para materiais médios ou pesados.

No mercado de reposição, uma configuração bastante comum para o kit leve utiliza chapa B-20 com abertura aproximada de 2,0 mm e dente 12481-17T de três carreiras. Como existem conjuntos semelhantes com outras chapas e dentes, essas referências devem ser confirmadas diretamente na unidade comercializada antes de serem utilizadas como identificação definitiva.

O produto é indicado principalmente para máquinas retas industriais convencionais de uma agulha e lançadeira pequena que utilizem esse padrão de transporte.

A compatibilidade não deve ser definida somente pela marca da máquina. O formato, furação, dimensões e sistema de transporte precisam corresponder ao conjunto instalado.

ITENS INCLUSOS

01 Chapa da agulha

01 Dente transportador de 3 carreiras

NÃO ACOMPANHA

Parafusos, chapa corrediça, calcador, agulha, lançadeira ou demais componentes da máquina, salvo quando expressamente informado.

OBSERVAÇÃO

Antes da compra, confirme o modelo da máquina e o padrão das peças instaladas atualmente.

Se o conjunto físico da Almeida Costura estiver marcado como B-20 + 12481-17T, vale acrescentar essas duas referências à página, pois melhoram bastante a identificação técnica e a pesquisa pelo mecânico.
