PRINCIPAIS BENEFÍCIOS

• Kit com chapa da agulha e dente transportador
• Dente com quatro carreiras de serrilhas
• Aplicação em máquina reta industrial
• Configuração para percurso longo
• Maior área de contato com o tecido
• Auxilia no transporte uniforme do material
• Contribui para manter o comprimento do ponto regular
• Substitui peças desgastadas ou danificadas
• Indicado para tecidos compatíveis com a capacidade da máquina
• Construção metálica resistente
• Uso profissional e industrial
• Venda do conjunto com duas peças

COMPATIBILIDADE

Indicado para máquinas retas industriais que utilizem:

• Dente transportador com quatro carreiras
• Sistema de percurso longo
• Chapa de formato semicircular equivalente
• Mesma distância entre os furos da chapa
• Mesma furação do dente transportador
• Mesma largura e comprimento das aberturas
• Posição central da agulha compatível
• Sistema de transporte equivalente

Pode apresentar aplicação em máquinas de diferentes marcas que utilizem esse padrão mecânico, mas não deve ser considerado universal.

Antes da compra, confirme:

• Marca da máquina
• Modelo completo
• Subclasse
• Tipo de transporte
• Percurso longo ou curto
• Quantidade de carreiras do dente
• Formato da chapa
• Distância entre os furos de fixação
• Comprimento total do dente
• Largura do dente
• Posição dos parafusos
• Formato das aberturas da chapa
• Posição do furo da agulha
• Referência das peças antigas

A aparência semelhante não garante compatibilidade.

PERCURSO LONGO

A expressão “percurso longo” refere-se à configuração do movimento realizado pelo dente transportador durante o avanço do tecido.

Máquinas com percurso longo podem utilizar:

• Dente com comprimento diferente
• Posição de fixação específica
• Aberturas mais extensas na chapa
• Movimento de avanço com curso próprio
• Regulagem distinta do mecanismo transportador

Não confunda com conjuntos de percurso curto.

Mesmo quando a chapa apresenta formato externo semelhante, diferenças no comprimento das ranhuras ou na posição dos furos podem impedir a instalação.

DENTE TRANSPORTADOR DE 4 CARREIRAS

O dente apresentado possui quatro linhas de serrilhas responsáveis por entrar em contato com a parte inferior do tecido.

Durante a costura:

• O dente sobe pelas aberturas da chapa
• Entra em contato com o material
• Avança conforme o comprimento de ponto regulado
• Desce abaixo da superfície da chapa
• Retorna para iniciar um novo ciclo

As quatro carreiras ajudam a distribuir a força de transporte por uma área maior.

Quando corretamente instalado e regulado, o dente pode contribuir para:

• Avanço mais uniforme
• Menor desvio lateral do tecido
• Melhor contato com materiais de espessura compatível
• Regularidade no comprimento do ponto
• Redução de falhas de alimentação
• Maior estabilidade durante costuras contínuas

FUNÇÃO DA CHAPA DA AGULHA

A chapa da agulha serve como superfície de apoio para o tecido e possui aberturas próprias para o movimento do dente e a passagem da agulha.

Sua função inclui:

• Apoiar o tecido durante a formação do ponto
• Permitir o movimento do transportador
• Manter a região de costura nivelada
• Auxiliar no alinhamento do material
• Proteger os componentes internos
• Trabalhar em conjunto com o calcador e o dente

A chapa precisa estar corretamente fixada e nivelada.

Uma chapa empenada, riscada ou com rebarbas pode causar:

• Linha prendendo
• Tecido sendo marcado
• Falhas de ponto
• Quebra de linha
• Ruído
• Contato da agulha
• Transporte irregular

APLICAÇÃO

Indicado para operações como:

• Costura reta
• União de tecidos
• Fechamento de peças
• Pespontos
• Rebatimento
• Montagem de roupas
• Produção de uniformes
• Costuras contínuas
• Reparos industriais
• Trabalhos gerais de confecção

Pode ser utilizado em máquinas destinadas a materiais como:

• Algodão
• Tricoline
• Poliéster
• Oxford
• Brim
• Sarja
• Tecidos planos
• Materiais sintéticos
• Tecidos leves e médios
• Outros materiais compatíveis com a regulagem da máquina

A capacidade efetiva depende do cabeçote, da agulha, da linha, do calcador e da altura do dente.

SINAIS DE DESGASTE

A substituição pode ser necessária quando houver:

• Serrilhas arredondadas
• Dente quebrado
• Transporte fraco
• Tecido escorregando
• Comprimento do ponto irregular
• Chapa riscada
• Rebarbas na passagem da linha
• Chapa empenada
• Furo da agulha danificado
• Dente encostando na chapa
• Ruído durante o funcionamento
• Parafusos sem fixação adequada
• Oxidação

Esses problemas também podem ser causados por:

• Altura incorreta do dente
• Pressão insuficiente do calcador
• Barra do calcador desregulada
• Parafusos frouxos
• Mecanismo de transporte desgastado
• Agulha torta
• Chapa ou dente incompatível
• Sujeira acumulada
• Falta de lubrificação

Recomenda-se avaliar todo o conjunto antes da substituição.

REGULAGEM DO DENTE

Após a instalação, pode ser necessário ajustar:

• Altura
• Centralização
• Paralelismo
• Movimento para frente e para trás
• Distância em relação às ranhuras da chapa
• Sincronismo com a agulha
• Comprimento do ponto

O dente não deve tocar nas laterais das aberturas.

Uma regulagem muito alta pode:

• Marcar o tecido
• Dificultar o deslizamento
• Aumentar o ruído
• Forçar o mecanismo

Uma regulagem muito baixa pode:

• Reduzir o transporte
• Produzir pontos curtos
• Fazer o tecido parar sob o calcador
• Causar diferença no avanço entre camadas

ESPECIFICAÇÕES TÉCNICAS

• Produto: kit de chapa e dente
• Tipo de máquina: reta industrial
• Configuração do dente: quatro carreiras
• Sistema relacionado: percurso longo
• Quantidade de peças: 02
• Posição da agulha: central, conforme a máquina
• Material predominante: metal
• Fixação da chapa: por dois parafusos
• Fixação do dente: por parafusos no mecanismo transportador
• Função: apoio e transporte do tecido
• Uso: profissional e industrial
• Indicação: manutenção e reposição

As medidas e a furação devem ser comparadas diretamente com as peças retiradas da máquina.

ITENS INCLUSOS

• 01 Chapa da Agulha para Máquina Reta Industrial
• 01 Dente Transportador de 4 Carreiras para Percurso Longo

NÃO ACOMPANHA

Salvo quando informado separadamente:

• Calcador
• Agulha
• Parafusos da chapa
• Parafusos do dente
• Barra transportadora
• Suporte do dente
• Lançadeira
• Caixa de bobina
• Bobina
• Máquina de costura
• Linha
• Ferramentas
• Serviço de instalação
• Serviço de regulagem
• Demais componentes não apresentados

ENVIO

Enviamos para todo o Brasil com embalagem adequada para transporte.

As peças são acondicionadas para reduzir riscos de impactos, oxidação, deformações e danos às serrilhas ou às superfícies da chapa.

DESCRIÇÃO COMPLETA

O Kit de Chapa e Dente de Quatro Carreiras é utilizado para restaurar o sistema de transporte de máquinas retas industriais compatíveis com percurso longo.

O produto também pode ser encontrado pelos nomes:

• Kit chapa e dente reta industrial
• Dente quatro carreiras
• Conjunto percurso longo
• Chapa da agulha reta industrial
• Feed dog quatro carreiras
• Needle plate and feed dog set
• Kit transportador máquina reta
• Chapa e dente longo
• Peças de transporte reta industrial
• Conjunto de alimentação do tecido

A substituição conjunta ajuda a manter a correspondência entre as aberturas da chapa e o movimento do transportador.

DICA DE INSTALAÇÃO

• Desligue a máquina da energia
• Retire a agulha
• Remova o calcador
• Retire a chapa antiga
• Registre a posição do dente
• Remova o dente transportador
• Compare as peças novas com as antigas
• Confirme que o sistema é de percurso longo
• Instale o novo dente
• Centralize nas aberturas
• Ajuste a altura
• Instale a nova chapa
• Gire o volante manualmente
• Confirme que não existe contato
• Reinstale a agulha e o calcador
• Faça o primeiro teste em baixa velocidade

A instalação pode exigir acesso à parte inferior da máquina e regulagem do transporte. Recomenda-se que o serviço seja realizado por profissional qualificado.

CUIDADOS E MANUTENÇÃO

• Mantenha as serrilhas limpas
• Remova resíduos de linha e tecido
• Não utilize objetos que danifiquem os dentes
• Verifique os parafusos periodicamente
• Não opere com a chapa frouxa
• Não utilize chapa empenada
• Troque agulhas tortas
• Evite impactos
• Proteja as peças contra umidade
• Lubrifique a máquina conforme o manual
• Faça manutenção preventiva regularmente

OBSERVAÇÃO IMPORTANTE

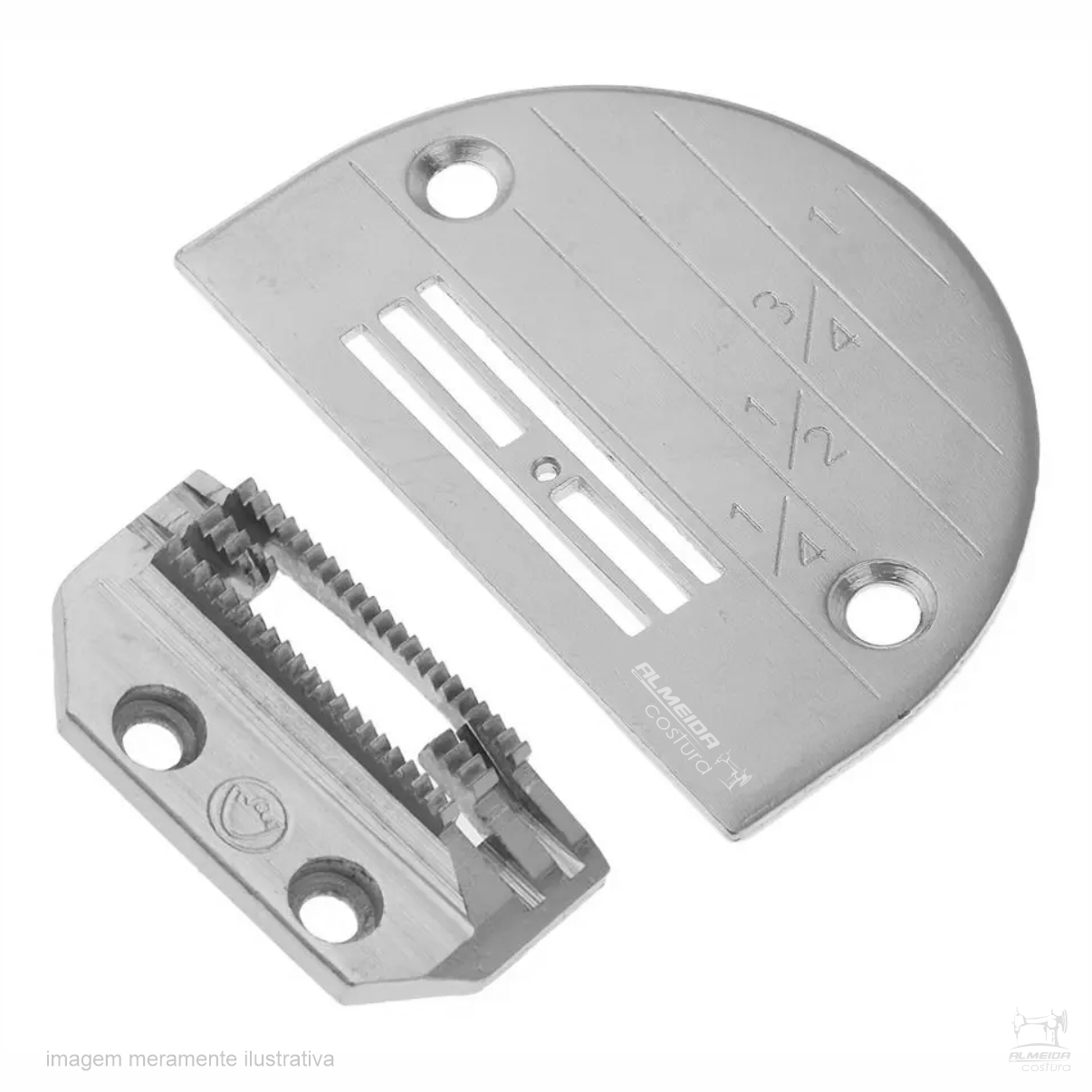

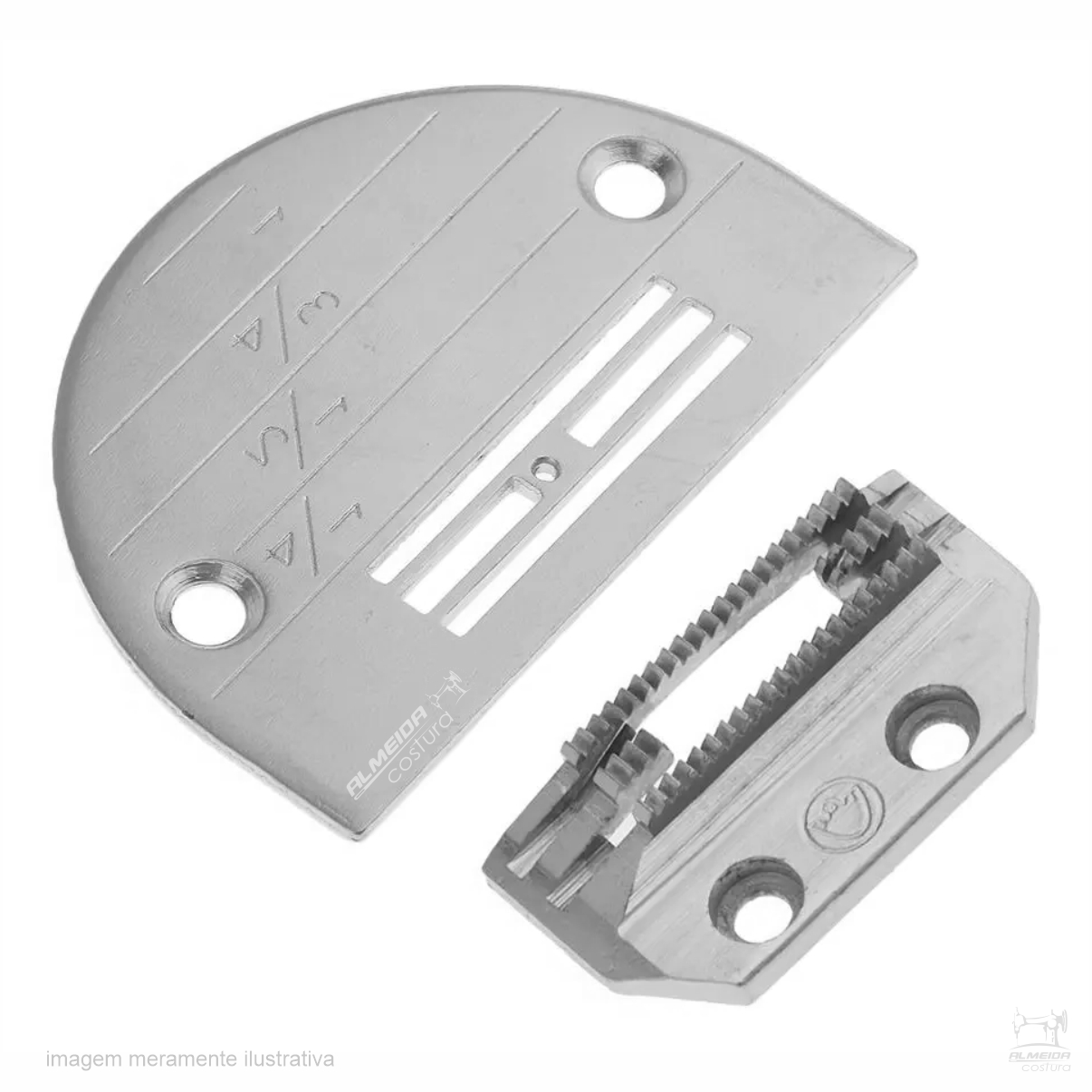

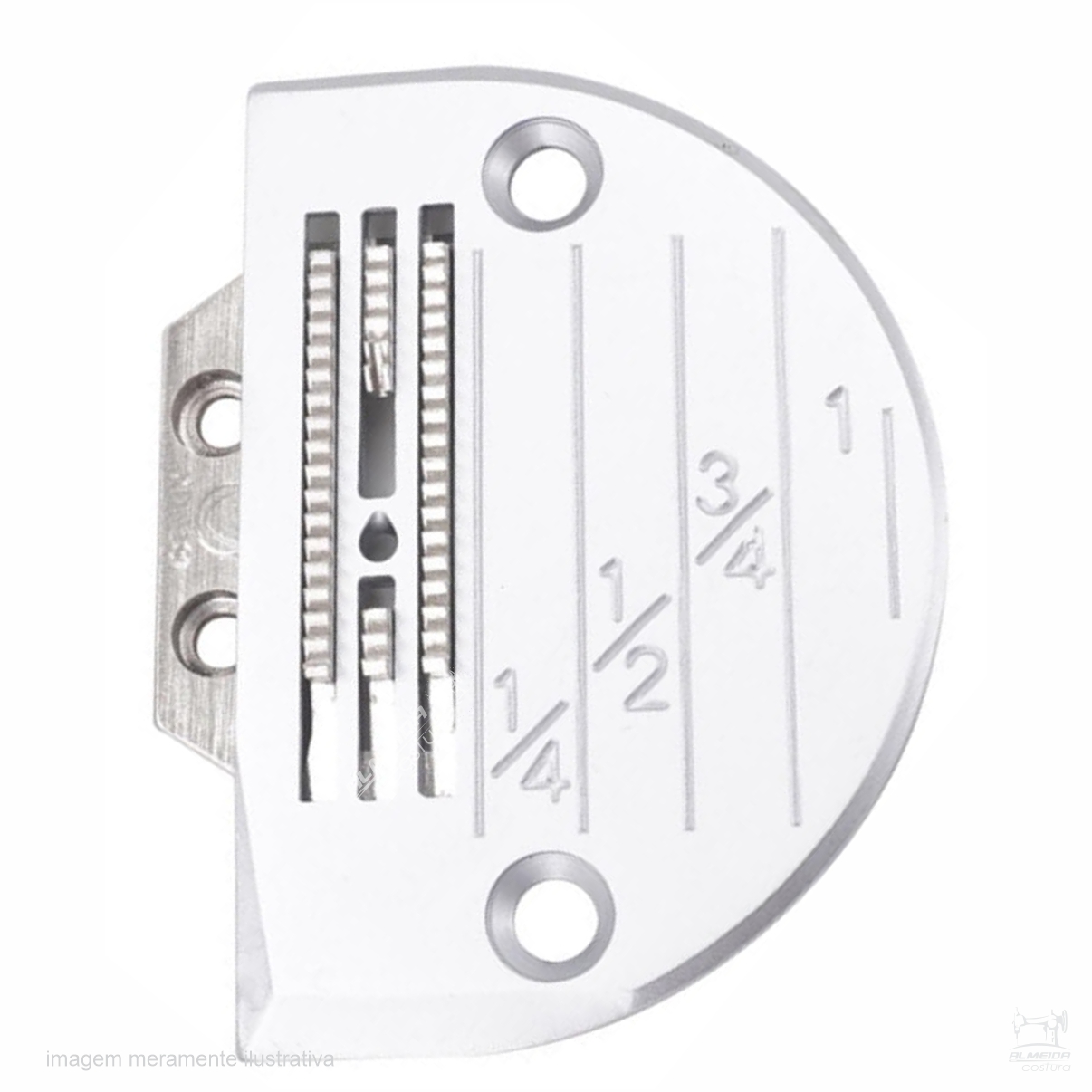

Este anúncio refere-se ao kit composto por uma chapa da agulha e um dente transportador de quatro carreiras para máquina reta industrial com percurso longo.

O conjunto não deve ser considerado universal. A compatibilidade depende do modelo, da subclasse, das medidas, da furação e do curso do transporte da máquina.

Não confunda com chapa e dente para percurso curto ou com conjuntos de duas ou três carreiras.

Compare as peças antigas com o produto anunciado ou solicite conferência técnica antes da compra.

Imagem meramente ilustrativa. O produto pode apresentar pequenas variações de tonalidade, acabamento, medidas, serrilhas, gravações e furação conforme o lote ou fabricante.
