PRINCIPAIS BENEFÍCIOS

• Componente responsável pela rotação do motor elétrico.
• Referência técnica S-102.
• Versão para alimentação elétrica de 220V.
• Aplicação em máquinas de corte circular de tecido de 4 polegadas.
• Indicado para substituição de induzidos danificados.
• Possibilita a manutenção individual do conjunto do motor.
• Medidas de referência disponíveis para auxiliar na identificação.

COMPATIBILIDADE

Aplicação documentada da referência S-102:

• Máquina de corte RC-100 convencional, conforme a versão do motor.
• Singer 950C, incluindo a versão 104B de alimentação 220–240V, mediante conferência da peça.

Aplicação que exige confirmação adicional:

• Máquina de corte SS-100.
• Outras cortadeiras com mecanismo equivalente.

A referência S-102 não garante, isoladamente, compatibilidade com todas as versões das máquinas relacionadas.

Atenção: antes da compra, confirme se a máquina utiliza motor convencional com escovas de carvão e se o induzido possui as mesmas características elétricas e mecânicas da peça original.

Não considerar automaticamente compatível com máquinas RC-100 de motorização Direct Drive.

IDENTIFICAÇÃO TÉCNICA

• Produto: Induzido do Motor
• Nome técnico: Rotor Elétrico / Armadura do Motor
• Referência principal: S-102
• SKU Almeida Costura: 0024372
• Tensão elétrica: 220V
• Tipo: Componente elétrico rotativo
• Aplicação: Motor de máquina de corte circular de tecido
• Disco da máquina: 4 polegadas (aproximadamente 100 mm)
• Quantidade: 1 unidade
• GTIN/EAN:

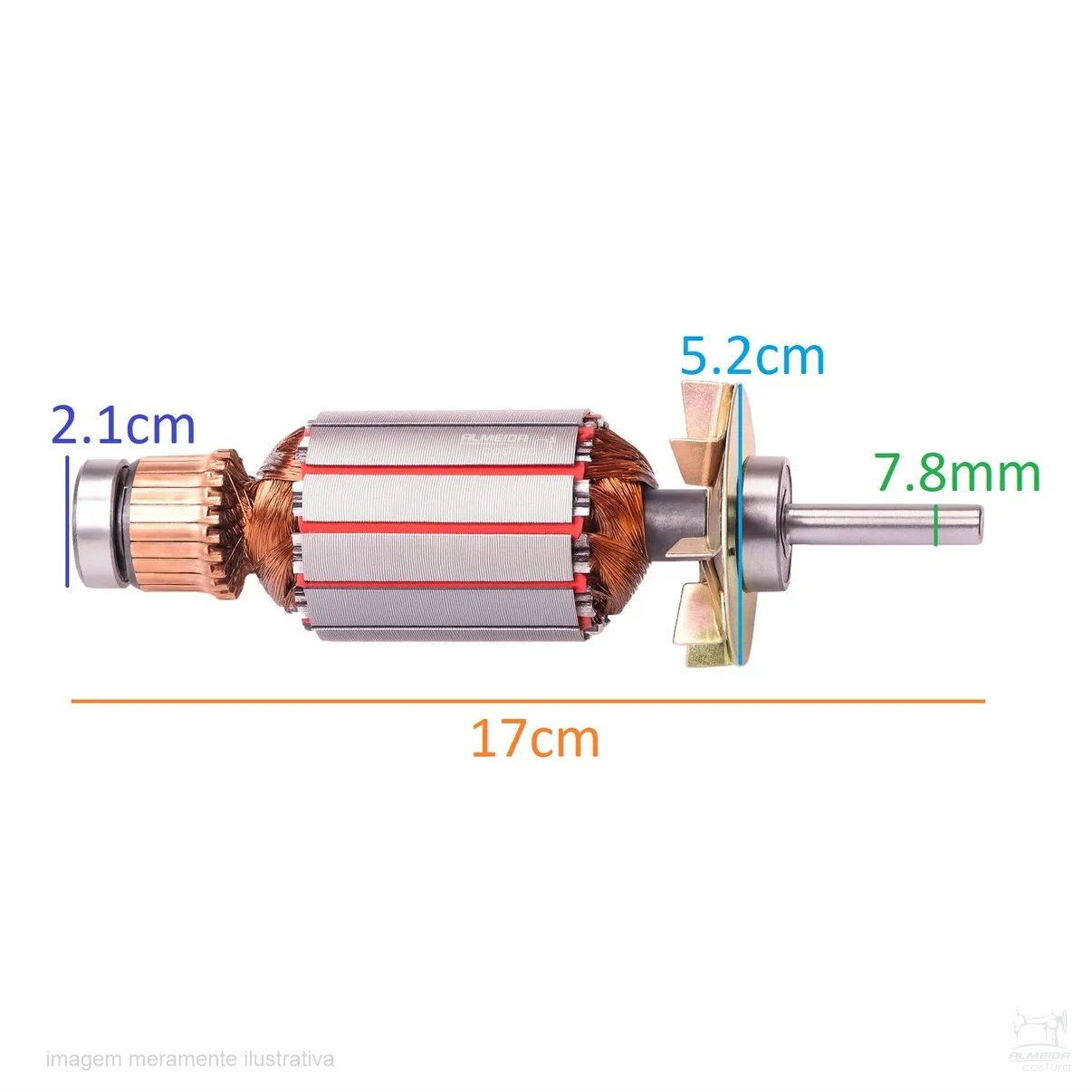

DIMENSÕES DE REFERÊNCIA

Conforme as indicações da imagem do produto:

• Comprimento total: aproximadamente 170 mm (17 cm).
• Diâmetro da ventoinha: aproximadamente 52 mm (5,2 cm).
• Diâmetro da ponta do eixo: aproximadamente 7,8 mm.
• Diâmetro na extremidade do coletor: aproximadamente 21 mm (2,1 cm), aparentemente correspondente à região do rolamento.

As medidas foram extraídas da imagem de referência e devem ser conferidas na peça comercializada.

Pequenas diferenças de dimensão, formato do eixo ou posicionamento dos componentes podem impedir a instalação correta.

APLICAÇÃO — PARA QUE SERVE?

O induzido S-102 integra o motor elétrico das máquinas de corte de tecido.

Durante o funcionamento, a interação eletromagnética entre o rotor e o estator produz a rotação do motor.

Esse movimento é transmitido ao sistema mecânico de acionamento da lâmina, permitindo a operação de corte.

O induzido trabalha em conjunto com outros componentes, incluindo o estator, as escovas de carvão, os rolamentos e o mecanismo de transmissão.

Quando o rotor apresenta falhas elétricas ou danos mecânicos, o funcionamento do motor pode ser comprometido.

QUANDO SUBSTITUIR O INDUZIDO?

A substituição pode ser necessária quando, após avaliação técnica, forem identificados problemas como:

• Enrolamento elétrico danificado.
• Curto-circuito ou interrupção no circuito do rotor.
• Danos no coletor.
• Desgaste ou deformação do eixo.
• Defeitos mecânicos que impeçam a rotação adequada.

Sintomas como perda de força, aquecimento excessivo, centelhamento anormal ou dificuldade de partida também podem estar relacionados a outros componentes do motor.

Recomenda-se verificar as escovas de carvão, o estator e os demais elementos antes de determinar a necessidade de substituição do induzido.

ORIENTAÇÕES DE INSTALAÇÃO

Antes de iniciar a manutenção, desligue a máquina e desconecte-a da alimentação elétrica.

Confira a tensão de trabalho do motor e as dimensões do induzido antigo.

Verifique as condições das escovas de carvão, dos rolamentos e dos componentes de transmissão.

A instalação deve respeitar as especificações do equipamento.

Por se tratar de um componente elétrico rotativo, recomendamos que a substituição seja realizada por profissional capacitado.

DESCRIÇÃO COMPLETA

O Induzido para Máquina de Corte de Tecido S-102 220V é um componente elétrico utilizado no motor de cortadeiras circulares com disco de 4 polegadas, também conhecidas como máquinas de corte de disco octogonal.

O induzido, também chamado de rotor ou armadura do motor, constitui a parte rotativa responsável pela produção do movimento mecânico do motor elétrico.

Seu funcionamento ocorre por meio da interação eletromagnética com o estator, permitindo que a rotação seja transmitida ao mecanismo responsável pelo acionamento da lâmina.

A referência técnica S-102 está identificada na documentação de peças da máquina RC-100 convencional e da cortadeira Singer 950C.

O modelo Singer 950C possui versões com diferentes tensões elétricas. Por isso, além da referência, deve ser confirmada a correspondência entre o induzido e a configuração de alimentação do motor.

Nas máquinas de corte, os componentes do motor estão sujeitos a solicitações elétricas e mecânicas durante a operação.

Defeitos no rotor podem comprometer a partida, a rotação ou o funcionamento do conjunto. Entretanto, sintomas semelhantes também podem resultar de falhas nas escovas de carvão, no estator, nos rolamentos ou em outros componentes.

Durante a reposição, devem ser observados o comprimento total do rotor, os diâmetros das extremidades, a configuração da ventoinha, o encaixe do eixo e as características elétricas.

O produto anunciado corresponde à versão identificada como S-102 para 220V, sendo importante conferir sua correspondência com a peça instalada anteriormente.

Para maior segurança na identificação, consulte a equipe da Almeida Costura e informe a marca e o modelo completo da máquina, a tensão do motor e as medidas da peça antiga.

OBSERVAÇÃO

ATENÇÃO: PRODUTO IDENTIFICADO COMO INDUZIDO S-102 PARA MOTOR 220V.

Antes da compra, confirme a compatibilidade elétrica e mecânica.

O modelo da máquina, isoladamente, não garante que todas as versões utilizem o mesmo induzido.

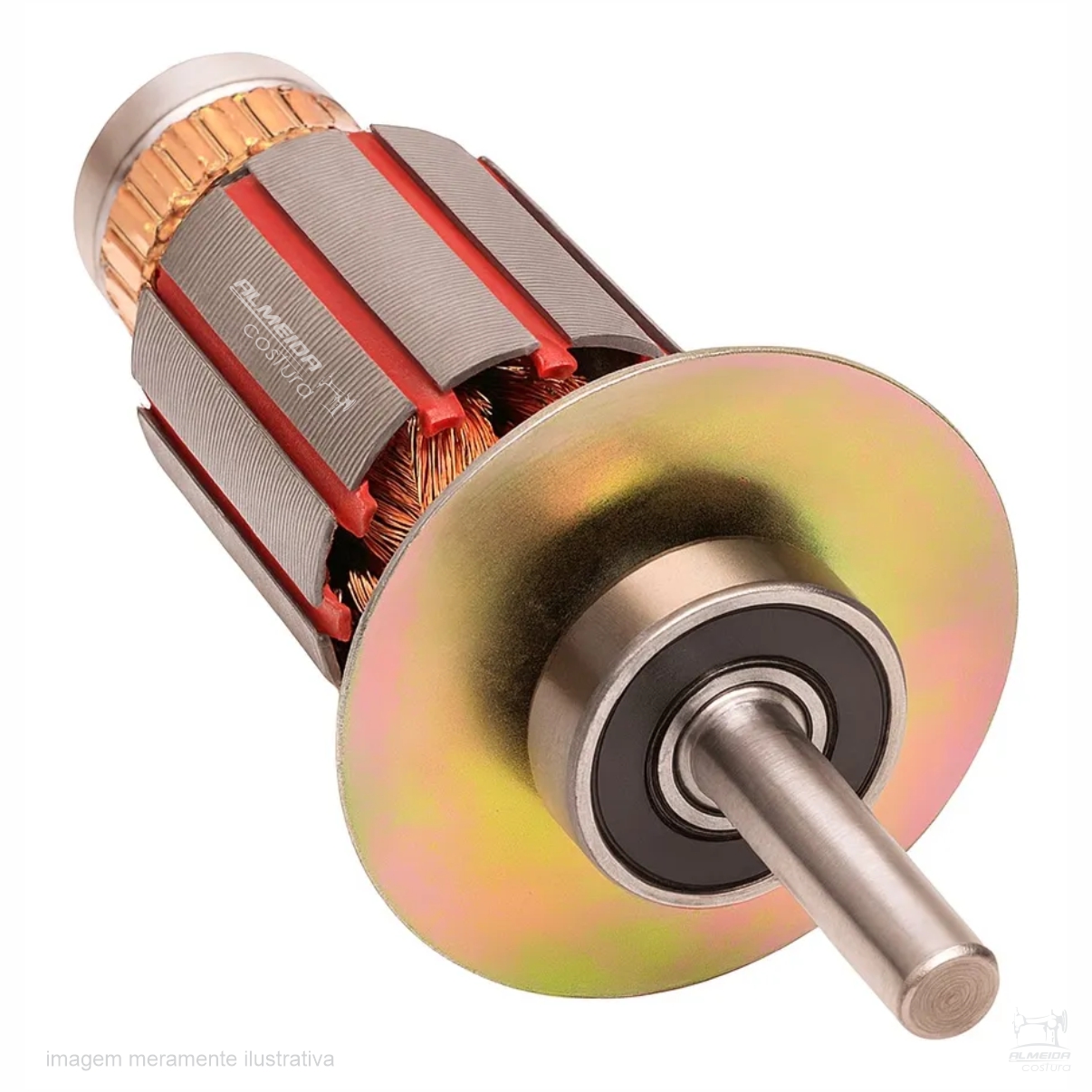

A fotografia de referência apresenta eixo liso na extremidade. Confira a apresentação da peça disponível antes da compra.

A referência técnica S-102 não comprova que a unidade comercializada seja original de determinada fabricante.

Em caso de dúvida, entre em contato com a Almeida Costura antes de finalizar seu pedido.
