PRINCIPAIS BENEFÍCIOS

• Galoneira industrial eletrônica de base cilíndrica
• Configuração com três agulhas e cinco fios
• Bitola de 1/4 de polegada
• Aproximadamente 6,4 mm entre as agulhas externas
• Refila o excesso de tecido durante a costura
• Refilador instalado do lado direito
• Sugador elétrico para resíduos do refilamento
• Catraca frisada para transporte auxiliar
• Conjunto de roletes para tensionamento do elástico
• Indicada para aplicação de elástico em anel
• Motor Direct Drive integrado
• Velocidade máxima de até 6.000 pontos por minuto
• Corte de linha por sistema com solenoide
• Levantamento automático do calcador
• Posicionamento da barra de agulhas
• Lubrificação automática
• Protetor de vista
• Alimentação elétrica em 220V
• Uso profissional e industrial

APLICAÇÃO PRINCIPAL

A máquina é especialmente indicada para aplicação de elástico em anel na cintura de:

• Cuecas
• Calcinhas
• Shorts
• Bermudas
• Roupas fitness
• Leggings
• Roupas esportivas
• Pijamas
• Roupas infantis
• Peças íntimas
• Artigos confeccionados em malha

Também pode ser utilizada em operações de:

• Cobertura
• Rebatimento
• Aplicação de elástico
• Acabamento de peças tubulares
• Costura de cós
• Bainha com refilamento
• Costura em cinturas fechadas
• Acabamento de bordas
• Aplicação de elástico aparente ou embutido, conforme regulagem
• Produção em série de roupas íntimas

BASE CILÍNDRICA

A base cilíndrica permite encaixar a peça ao redor do braço da máquina, facilitando a costura de produtos já fechados ou com formato tubular.

Esse tipo de base é indicado para trabalhar em:

• Cinturas
• Mangas
• Punhos
• Pernas de peças
• Cuecas fechadas
• Calcinhas
• Shorts
• Roupas infantis
• Peças com pequeno diâmetro
• Artigos que não podem ser abertos sobre uma base plana

A estrutura cilíndrica proporciona melhor acesso à região da costura e facilita a movimentação contínua da peça durante a aplicação do elástico em anel.

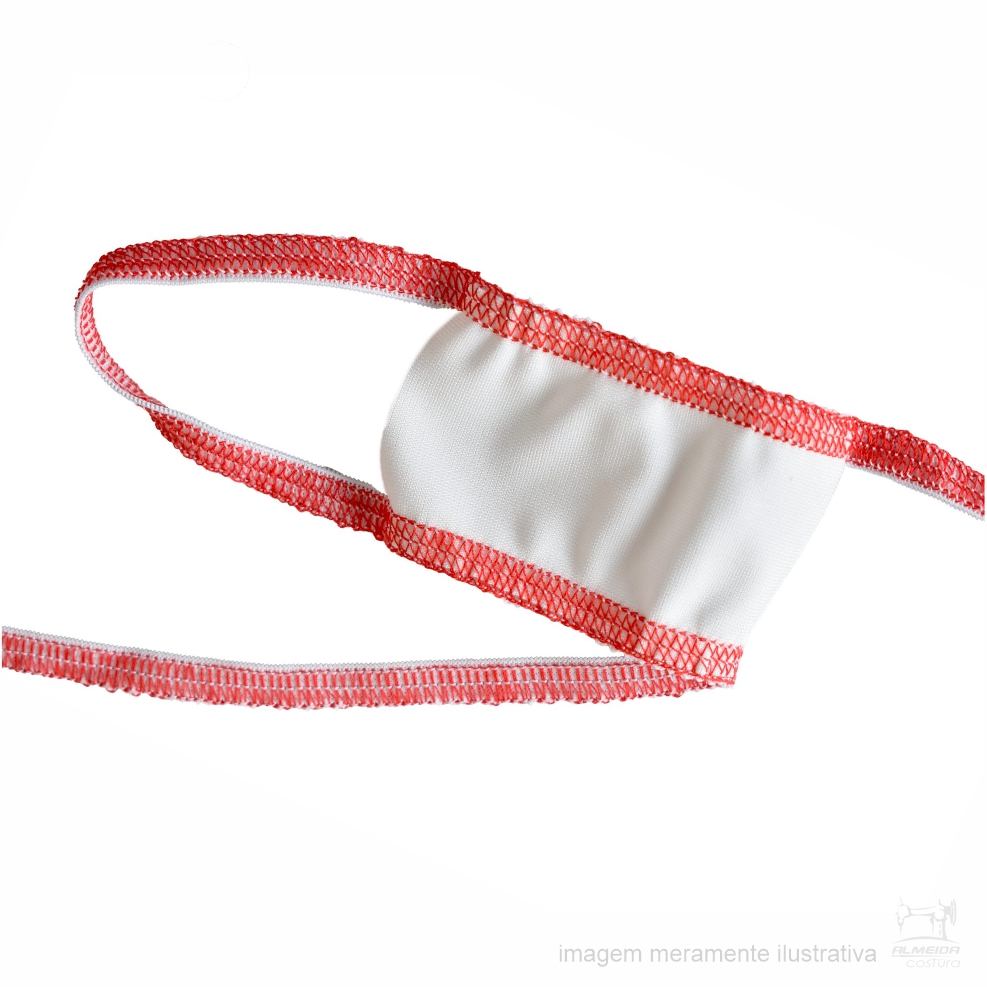

APLICAÇÃO DE ELÁSTICO EM ANEL

O conjunto de roletes permite conduzir e tensionar o elástico antes que ele chegue à região do calcador.

Na aplicação em anel:

• O elástico já está fechado em formato circular
• A peça é posicionada ao redor da base cilíndrica
• O elástico passa pelo conjunto de roletes
• A tensão é ajustada conforme o resultado desejado
• O material é conduzido até o calcador
• A catraca auxilia no transporte
• O refilador remove o excesso de tecido
• A galoneira fixa o elástico à peça
• O resíduo cortado é direcionado ao sugador

Quando corretamente regulado, o sistema contribui para:

• Distribuição mais uniforme do elástico
• Menor variação entre as peças
• Melhor padronização da cintura
• Redução de torções
• Maior produtividade
• Acabamento mais regular
• Menor dependência da alimentação manual
• Maior controle do percentual de estiramento

O resultado depende do tipo de elástico, da regulagem dos roletes, da pressão da catraca, do transporte diferencial e da velocidade utilizada.

CONJUNTO DE ROLETES TENSIONADORES

O sistema de roletes instalado no cabeçote controla a passagem do elástico até a área de costura.

A regulagem deve considerar:

• Largura do elástico
• Espessura
• Elasticidade
• Capacidade de retorno
• Diâmetro do anel
• Medida final da peça
• Percentual de estiramento desejado
• Tipo de tecido
• Velocidade da máquina
• Pressão do calcador

Uma tensão muito alta pode:

• Esticar excessivamente o elástico
• Franzir demais o tecido
• Reduzir a medida da cintura
• Deformar a peça
• Sobrecarregar o transporte

Uma tensão muito baixa pode:

• Deixar o elástico frouxo
• Produzir acabamento irregular
• Causar diferenças entre as peças
• Reduzir a sustentação da cintura

Faça sempre uma peça-padrão antes de iniciar a produção em série.

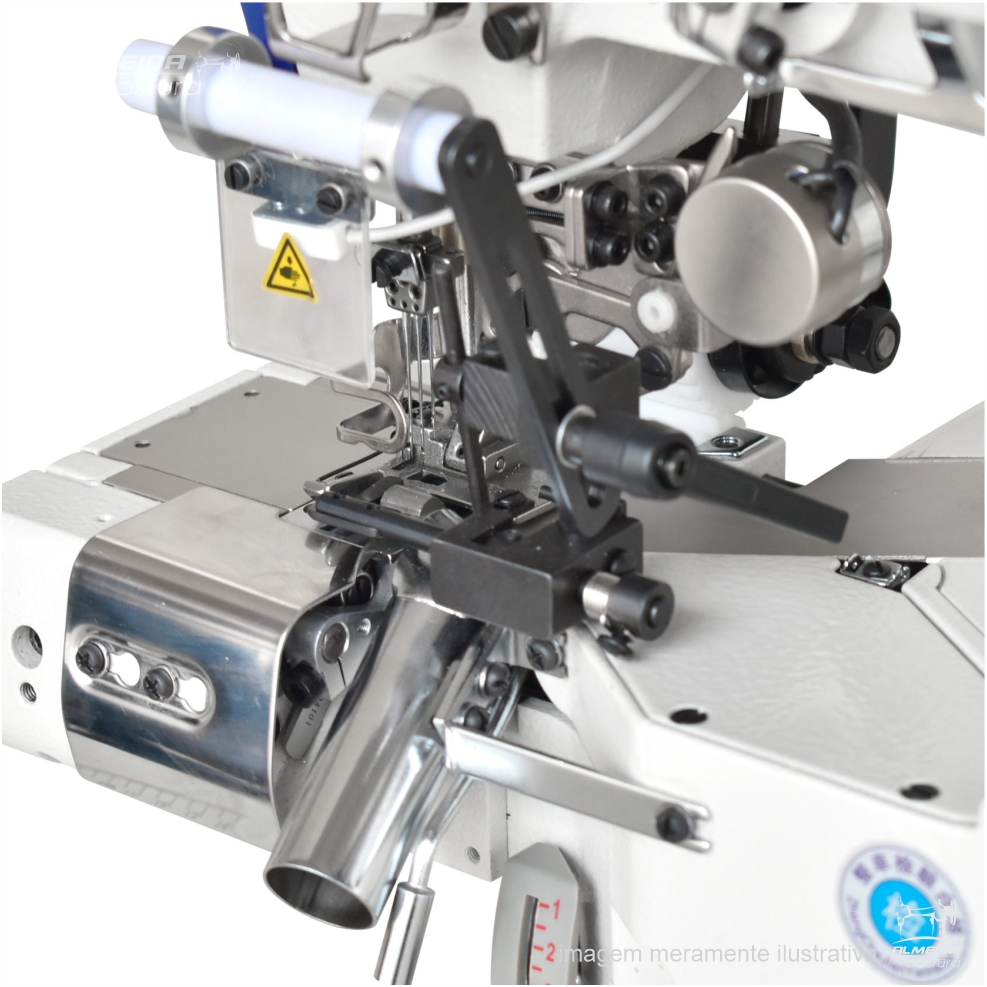

REFILADOR DO LADO DIREITO

O refilador instalado do lado direito corta a sobra do tecido durante a operação.

Esse sistema permite:

• Remover o excesso de material
• Uniformizar a largura da borda
• Reduzir etapas manuais
• Facilitar a cobertura do acabamento
• Produzir costuras mais padronizadas
• Melhorar a apresentação interna da peça
• Aumentar a produtividade

A largura do refilamento depende da posição da faca, do guia utilizado, da bitola e da regulagem da máquina.

As facas precisam permanecer afiadas e corretamente alinhadas. Facas desgastadas podem mastigar o material, deixar fiapos ou não completar o corte.

SUGADOR ELÉTRICO DE RESÍDUOS

O sugador recolhe a sobra produzida pelo refilador durante a costura.

Entre suas vantagens estão:

• Redução do acúmulo de resíduos
• Área de trabalho mais limpa
• Menor interferência de retalhos na operação
• Melhor visualização da costura
• Maior continuidade da produção
• Facilidade na organização do posto de trabalho

O sistema utiliza um reservatório ou coletor para receber os resíduos aspirados.

O coletor deve ser esvaziado periodicamente para evitar:

• Perda de força de sucção
• Obstrução da mangueira
• Retorno de resíduos
• Sobrecarga do sistema
• Acúmulo de poeira próximo ao cabeçote

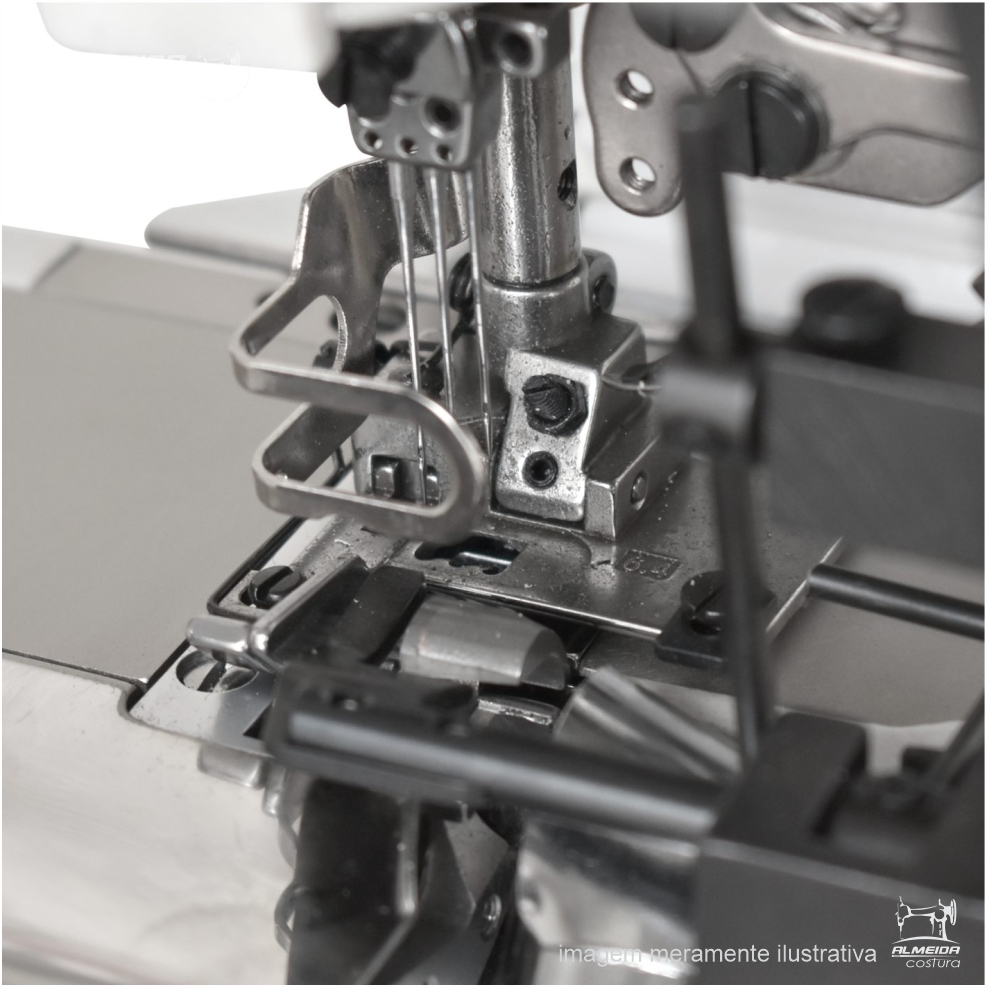

TRANSPORTE AUXILIAR POR CATRACA

A catraca frisada fica posicionada próxima à saída do calcador e auxilia na movimentação da peça.

Sua função é trabalhar em conjunto com os dentes transportadores, ajudando a puxar o material após a formação do ponto.

Quando corretamente regulada, contribui para:

• Transporte mais uniforme
• Redução de ondulações
• Melhor avanço da peça tubular
• Menor deslocamento entre tecido e elástico
• Costura mais estável
• Maior regularidade em operações circulares
• Melhor controle em materiais elásticos

A pressão da catraca deve ser ajustada conforme o material.

Pressão excessiva pode marcar ou deformar tecidos delicados. Pressão insuficiente pode reduzir o efeito do transporte auxiliar.

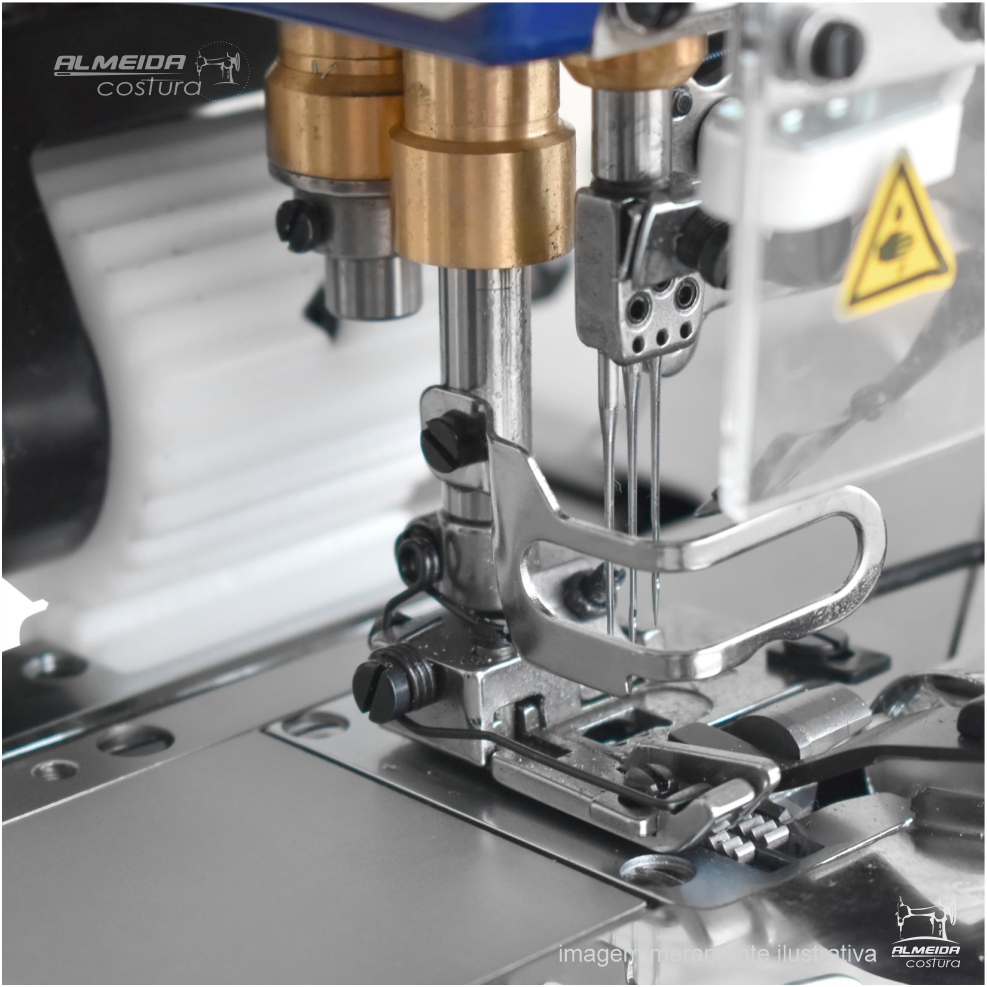

CONFIGURAÇÃO DE 3 AGULHAS E 5 FIOS

A máquina trabalha com até:

• Três linhas nas agulhas
• Uma linha no looper inferior
• Uma linha de cobertura superior

Essa configuração forma uma costura de cobertura adequada para acabamentos que exigem elasticidade, sustentação e melhor apresentação.

Dependendo da operação, a máquina pode trabalhar com menos agulhas, desde que sejam realizados os ajustes correspondentes na passagem das linhas e na bitola.

BITOLA DE 1/4 DE POLEGADA

A bitola informada é de:

• 1/4 de polegada
• Aproximadamente 6,4 mm entre as agulhas externas

Em uma configuração de três agulhas, a distância entre cada agulha adjacente corresponde aproximadamente à metade da medida total, conforme o conjunto instalado.

Antes de comprar aparelhos, calcadores, chapas ou dentes, confirme:

• Quantidade de agulhas
• Bitola total
• Distância entre as agulhas
• Modelo da chapa
• Modelo do calcador
• Subclasse da máquina
• Configuração do refilador

CORTE AUTOMÁTICO DE LINHAS

O sistema com solenoide permite realizar o corte das linhas ao final da operação, conforme a programação e a configuração instalada.

Esse recurso pode contribuir para:

• Redução do corte manual
• Menor tempo entre as peças
• Finalização mais rápida
• Redução de pontas de linha
• Melhor organização da produção

O funcionamento correto depende da regulagem das facas, da passagem das linhas e da manutenção do mecanismo.

LEVANTAMENTO AUTOMÁTICO DO CALCADOR

O levantamento automático reduz a necessidade de acionar manualmente a alavanca ou joelheira durante a produção.

A função facilita:

• Colocação da peça
• Posicionamento do elástico
• Retirada do produto
• Reposicionamento durante a operação
• Continuidade da produção
• Redução do esforço do operador

MOTOR DIRECT DRIVE

O servo motor Direct Drive fica integrado ao cabeçote e transmite o movimento diretamente ao eixo principal.

Entre suas características estão:

• Resposta rápida ao pedal
• Controle eletrônico de velocidade
• Menor vibração
• Ruído reduzido
• Estrutura mais compacta
• Melhor controle em baixa velocidade
• Menor quantidade de elementos externos de transmissão
• Consumo reduzido em comparação com determinados motores convencionais

A potência nominal informada é de aproximadamente:

• 550 W

POSICIONAMENTO DA BARRA DE AGULHAS

A função de posicionamento permite controlar a parada das agulhas:

• Na posição superior
• Na posição inferior

A parada inferior facilita:

• Reposicionamento da peça
• Continuidade do ponto
• Controle em operações circulares
• Ajustes durante a aplicação do elástico

A parada superior facilita:

• Retirada da peça
• Corte das linhas
• Colocação de um novo produto
• Preparação do próximo ciclo

VELOCIDADE DE PRODUÇÃO

A velocidade máxima informada é de até:

• 6.000 pontos por minuto

A velocidade deve ser ajustada conforme:

• Tipo de tecido
• Elasticidade
• Espessura do elástico
• Regulagem dos roletes
• Pressão da catraca
• Operação realizada
• Experiência do operador
• Precisão necessária

Durante os primeiros testes, trabalhe em baixa velocidade e aumente gradualmente.

COMPRIMENTO DO PONTO

O comprimento do ponto pode ser regulado aproximadamente entre:

• 1,2 mm
• 4 mm

A escolha deve considerar:

• Tipo de tecido
• Espessura da linha
• Elasticidade
• Resistência desejada
• Aparência do acabamento
• Percentual de estiramento do elástico

ALTURA DO CALCADOR

A altura informada do calcador é de aproximadamente:

• 5 mm

Essa abertura atende tecidos e conjuntos de camadas compatíveis com a aplicação da máquina.

A altura do calcador não representa, isoladamente, a espessura máxima que poderá ser costurada.

SISTEMA DE AGULHA

A máquina utiliza agulhas do sistema:

• UY128GAS

A espessura deve ser escolhida conforme:

• Tecido
• Linha
• Elasticidade
• Quantidade de camadas
• Tipo de elástico
• Acabamento desejado

Não utilize agulhas de outro sistema apenas por apresentarem comprimento semelhante.

LUBRIFICAÇÃO AUTOMÁTICA

O sistema automático distribui óleo aos mecanismos internos durante o funcionamento.

A lubrificação adequada contribui para:

• Redução de atrito
• Menor aquecimento
• Maior vida útil dos componentes
• Funcionamento mais regular
• Redução do desgaste prematuro

Para conservar o equipamento:

• Utilize óleo indicado para máquina industrial
• Verifique regularmente o nível
• Observe a circulação do óleo
• Mantenha o reservatório limpo
• Não misture lubrificantes
• Verifique possíveis vazamentos
• Faça manutenção preventiva

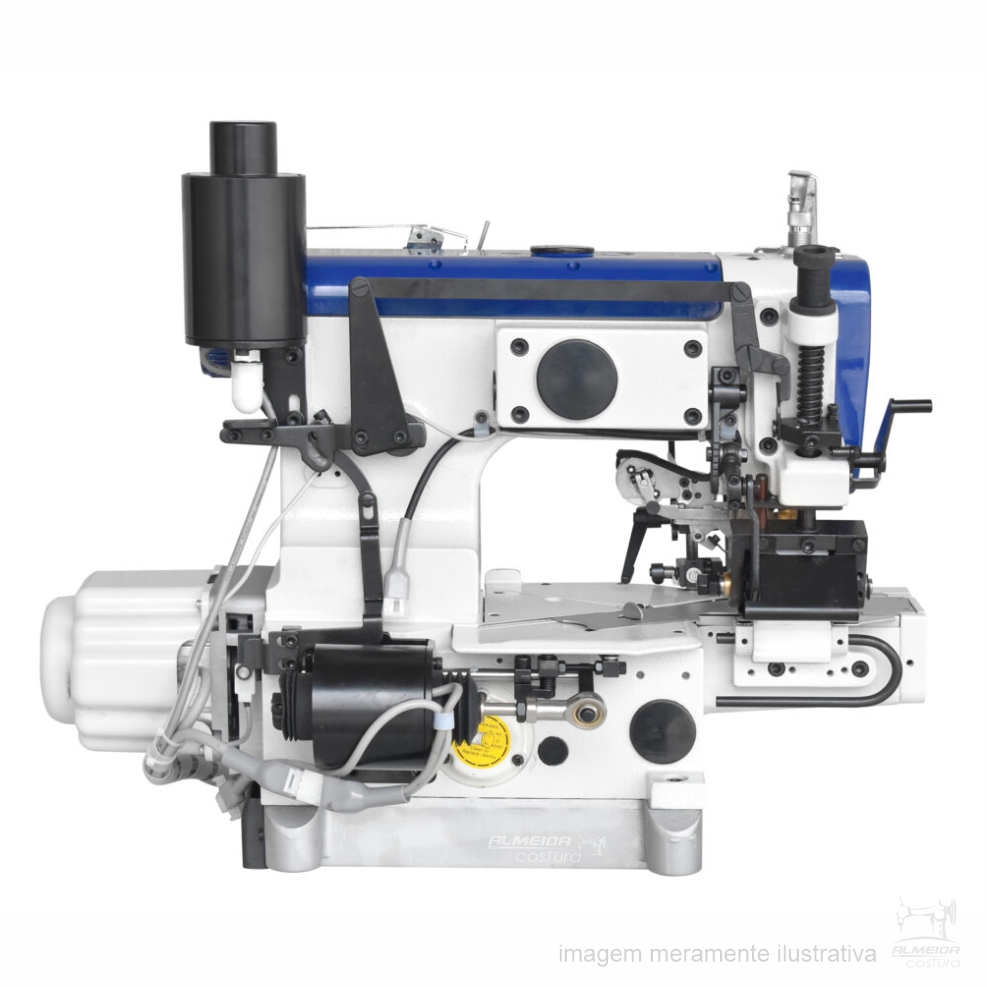

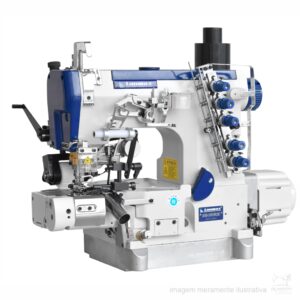

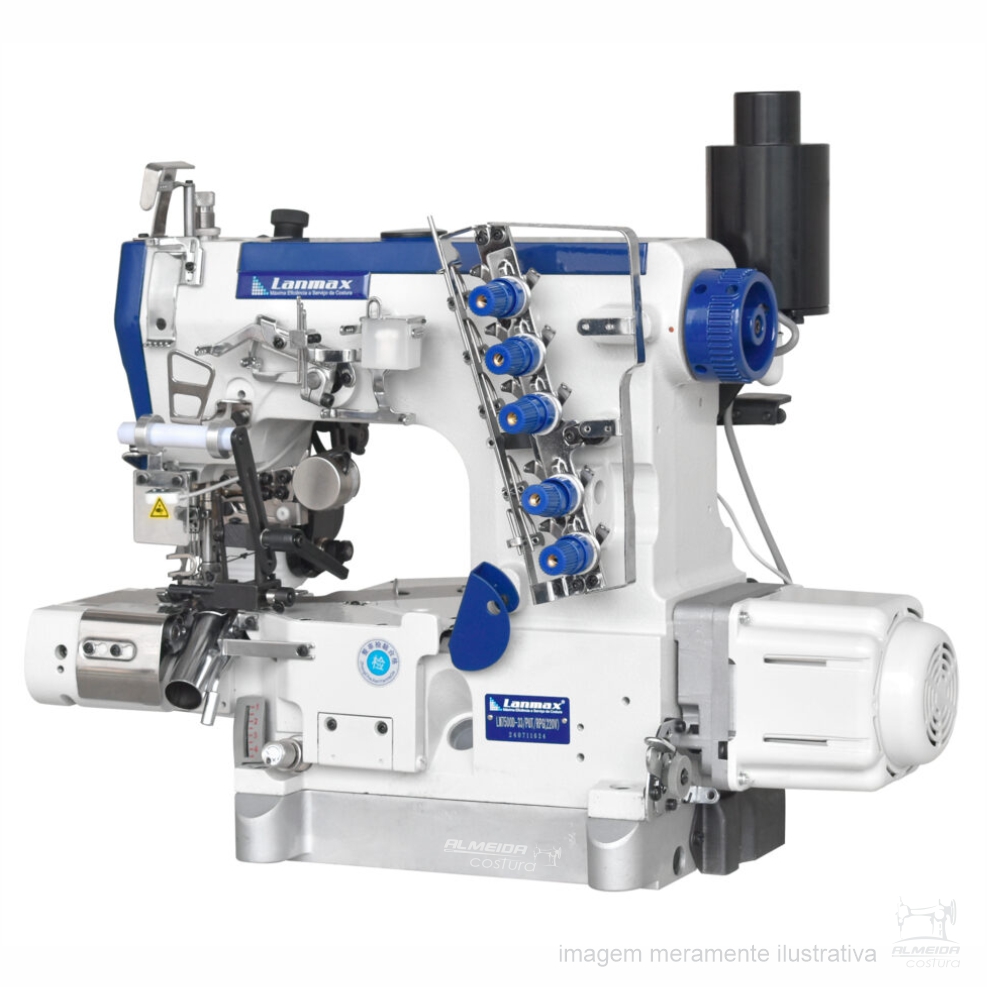

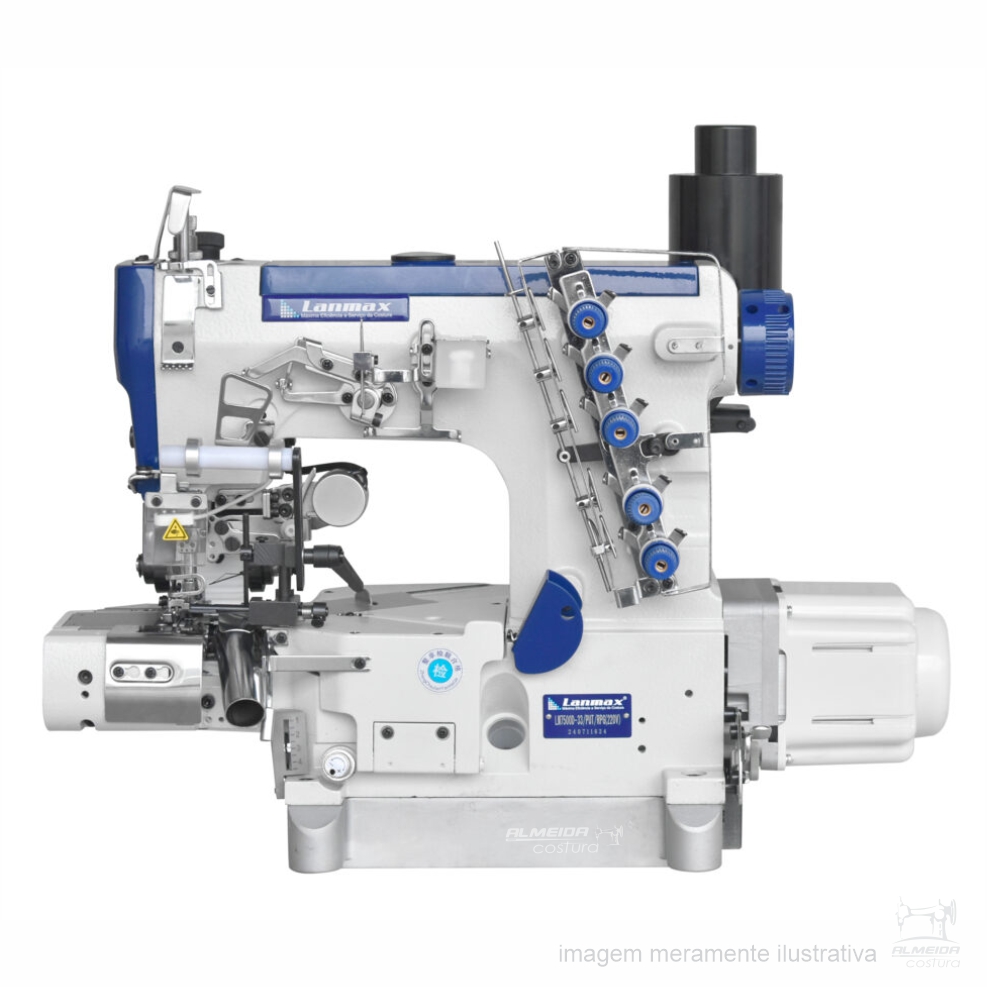

ESPECIFICAÇÕES TÉCNICAS

• Produto: máquina galoneira industrial eletrônica
• Marca: Lanmax
• Modelo: LM-7500D-33/PUT/RPG
• Tipo de base: cilíndrica
• Quantidade de agulhas: 03
• Quantidade de fios: 05
• Bitola: 1/4 de polegada
• Distância aproximada entre agulhas externas: 6,4 mm
• Sistema de agulha: UY128GAS
• Comprimento do ponto: aproximadamente 1,2 a 4 mm
• Altura do calcador: aproximadamente 5 mm
• Velocidade máxima: até 6.000 pontos por minuto
• Sistema de transporte auxiliar: catraca frisada
• Refilador: lado direito
• Sugador de resíduos: elétrico
• Alimentador de elástico: conjunto de roletes tensionadores
• Corte de linha: sistema com solenoide
• Levantamento do calcador: automático
• Posicionamento da agulha: superior e inferior
• Lubrificação: automática
• Motor: servo Direct Drive
• Potência aproximada do motor: 550 W
• Voltagem: 220V
• Uso: profissional e industrial

CONFIGURAÇÃO DO EQUIPAMENTO

O conjunto principal inclui, conforme a configuração comercial:

• 01 Cabeçote Lanmax LM-7500D-33/PUT/RPG
• 01 Motor Direct Drive integrado
• 01 Sistema de catraca frisada
• 01 Refilador direito
• 01 Sugador elétrico de resíduos
• 01 Conjunto de roletes para tensionar elástico
• 01 Sistema automático de corte de linhas
• 01 Levantador automático do calcador
• 01 Protetor de vista
• Painel e componentes eletrônicos correspondentes

Mesa, tampo, estante, porta-fios, coletor e acessórios acompanham somente quando estiverem expressamente informados na configuração comercial.

NÃO ACOMPANHA

Salvo quando informado separadamente:

• Elástico
• Linhas
• Agulhas adicionais
• Aparelhos de viés
• Guias especiais
• Calcadores adicionais
• Chapas de outras bitolas
• Transformador
• Estabilizador
• Serviço de instalação externa
• Frete
• Demais componentes não apresentados

ENVIO

Enviamos para todo o Brasil com embalagem adequada para transporte.

Por se tratar de equipamento industrial, o cabeçote e a estrutura da mesa podem ser enviados em volumes separados.

Quando a mesa for enviada desmontada, a montagem ficará sob responsabilidade do comprador, salvo quando houver condição comercial diferente.

DESCRIÇÃO COMPLETA

A Galoneira Cilíndrica Lanmax LM-7500D-33/PUT/RPG reúne diferentes funções em uma única operação: costura de cobertura, aplicação de elástico, refilamento da sobra e sucção dos resíduos.

O produto também pode ser encontrado pelos nomes:

• Galoneira Lanmax com catraca
• Galoneira cilíndrica com refilador direito
• Máquina para aplicar elástico em cueca
• Galoneira para elástico em anel
• Galoneira três agulhas e cinco fios
• Máquina de cobertura com sugador
• Galoneira Direct Drive 220V
• Máquina para cintura de cueca
• Galoneira com roletes tensionadores
• Galoneira cilíndrica eletrônica Lanmax

É indicada para linhas de produção que precisam de repetibilidade, limpeza e maior controle na aplicação de elásticos em peças tubulares.

DICA DE USO

• Utilize agulhas UY128GAS adequadas
• Escolha linhas compatíveis com o tecido
• Passe os fios conforme o esquema da máquina
• Posicione corretamente o elástico nos roletes
• Regule o percentual de estiramento
• Ajuste o transporte diferencial
• Regule a pressão da catraca
• Verifique a largura do refilamento
• Faça uma peça-padrão
• Meça o resultado antes da produção
• Inicie em baixa velocidade
• Não puxe manualmente o tecido ou o elástico
• Registre a regulagem de cada produto

INSTALAÇÃO E SEGURANÇA

• Utilize somente em rede elétrica 220V
• Confirme a tensão antes de ligar
• Instale em tomada aterrada
• Não utilize ligações improvisadas
• Desligue a máquina durante ajustes
• Não regule roletes, facas ou catraca com a máquina em movimento
• Gire o volante manualmente após trocar agulhas
• Mantenha as mãos afastadas do refilador
• Utilize o protetor de vista
• Não opere sem as proteções
• Recomenda-se instalação por profissional qualificado

CUIDADOS E MANUTENÇÃO

• Verifique regularmente o nível do óleo
• Limpe a região das facas e loopers
• Remova resíduos dos roletes
• Esvazie o coletor do sugador
• Verifique a mangueira de sucção
• Mantenha a catraca limpa
• Troque agulhas tortas ou sem ponta
• Verifique a afiação das facas
• Observe ruídos e vibrações anormais
• Mantenha o motor livre de poeira
• Faça manutenção preventiva periodicamente

GARANTIA

Produto destinado ao uso profissional e industrial.

A garantia é fornecida conforme as condições estabelecidas pelo fabricante e pelo Termo de Garantia que acompanha o equipamento, cobrindo defeitos de fabricação durante o período informado.

A garantia não cobre desgaste natural, peças consumíveis, uso inadequado, instalação elétrica incorreta, ausência de manutenção, danos de transporte realizados por terceiros ou modificações não autorizadas.

Guarde a nota fiscal e o Termo de Garantia.

OBSERVAÇÃO IMPORTANTE

Este anúncio refere-se à Galoneira Cilíndrica Eletrônica Lanmax LM-7500D-33/PUT/RPG, com três agulhas, cinco fios, catraca, refilador direito, sugador elétrico e alimentador de elástico por roletes.

A principal aplicação é a colocação de elástico em anel na cintura de cuecas e outras peças tubulares.

O percentual de estiramento depende do tipo de elástico, da regulagem dos roletes, da catraca, do diferencial e da velocidade utilizada.

Confirme antes da compra se mesa, tampo, estante, coletor, porta-fios e demais acessórios estão incluídos na configuração comercial.

Imagem meramente ilustrativa. O produto pode apresentar pequenas variações de tonalidade, painel, motor, catraca, refilador, roletes, mesa e acessórios conforme o lote ou atualização do fabricante.
