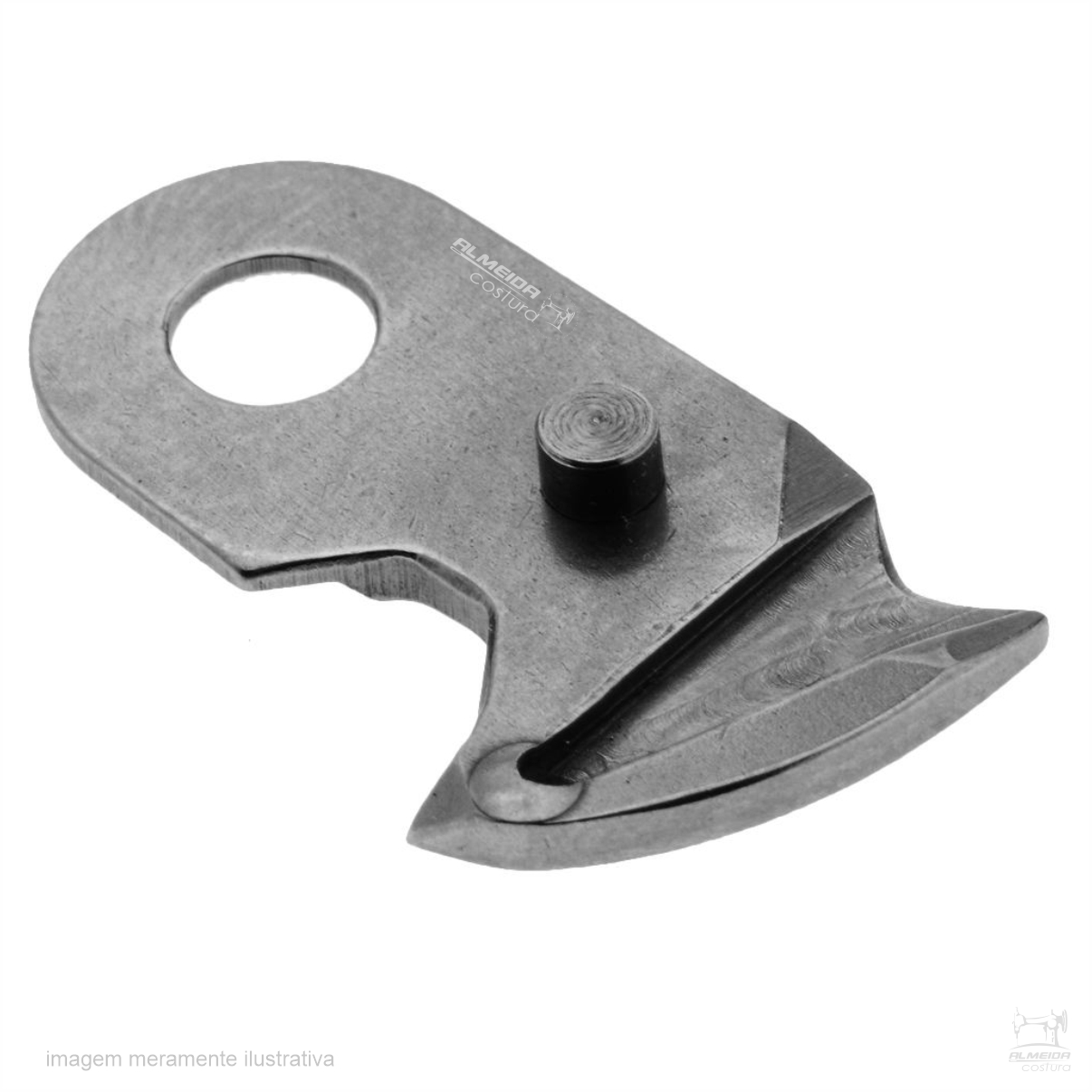

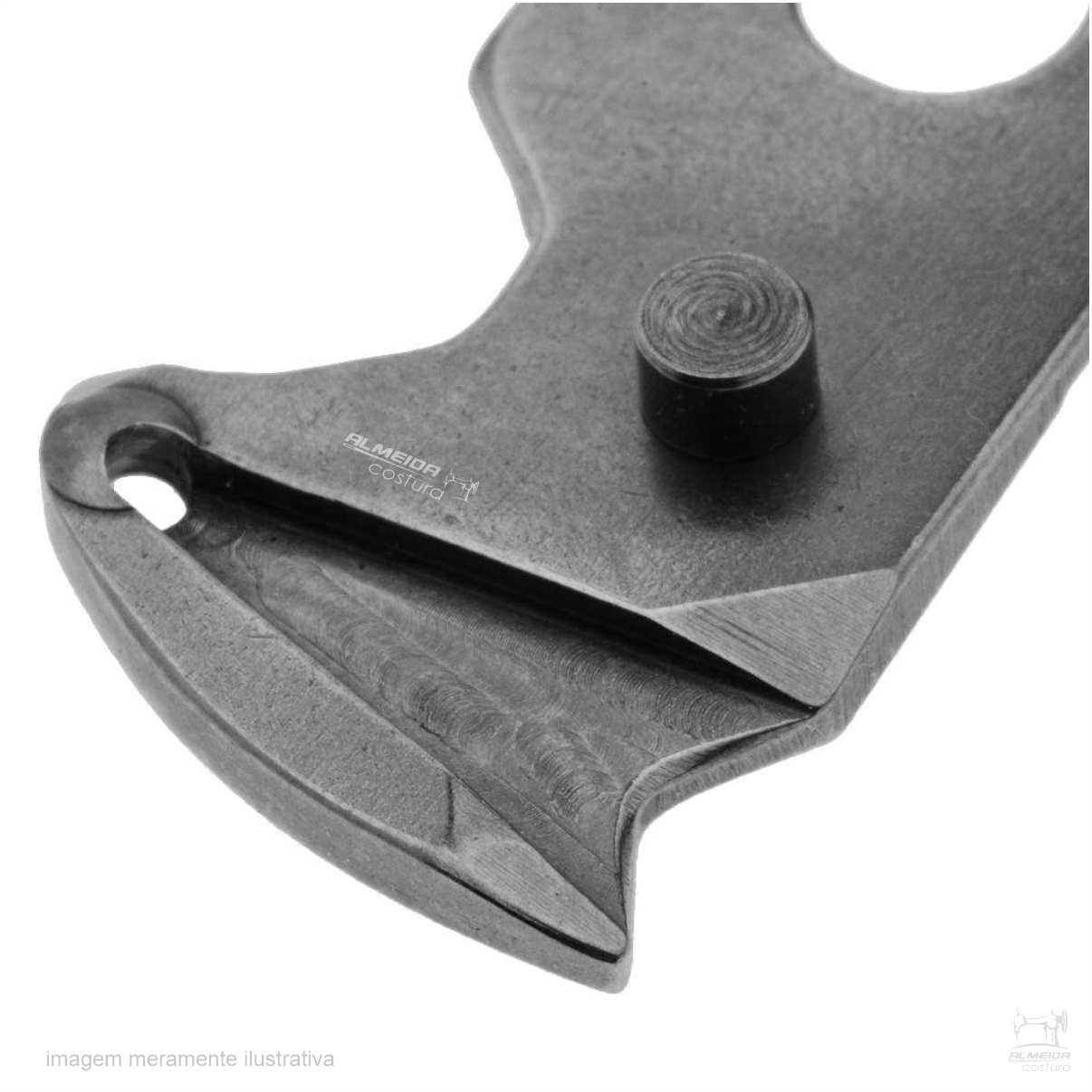

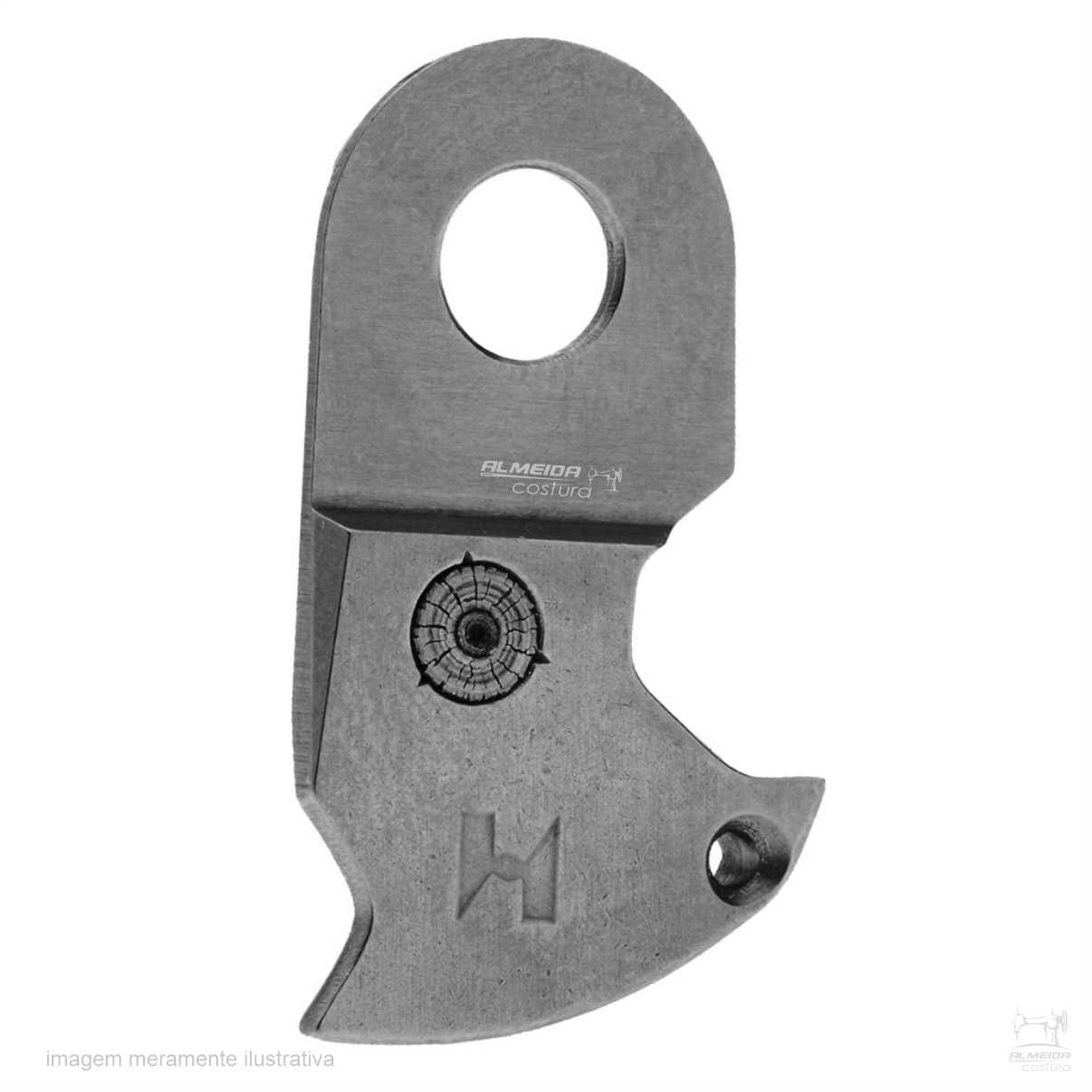

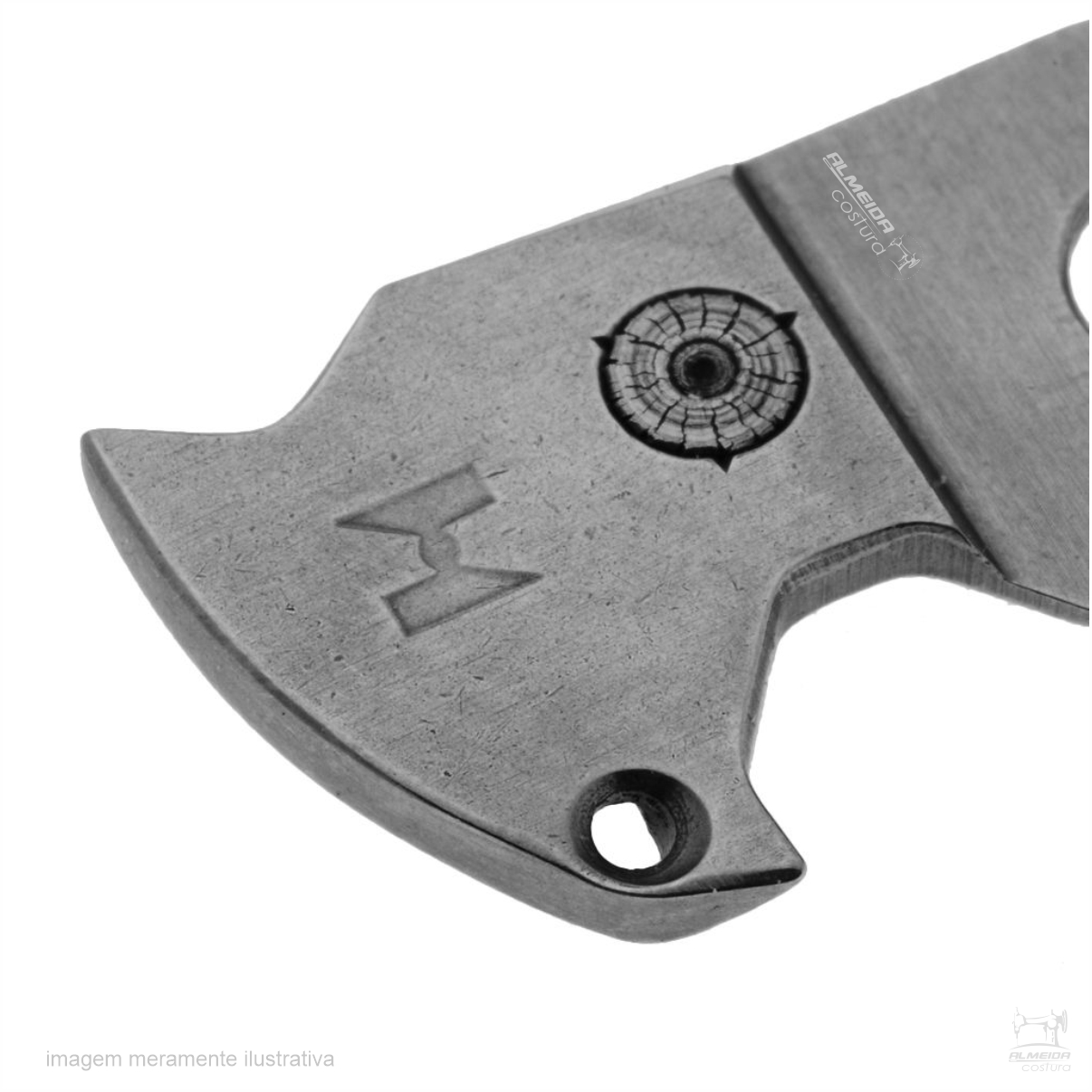

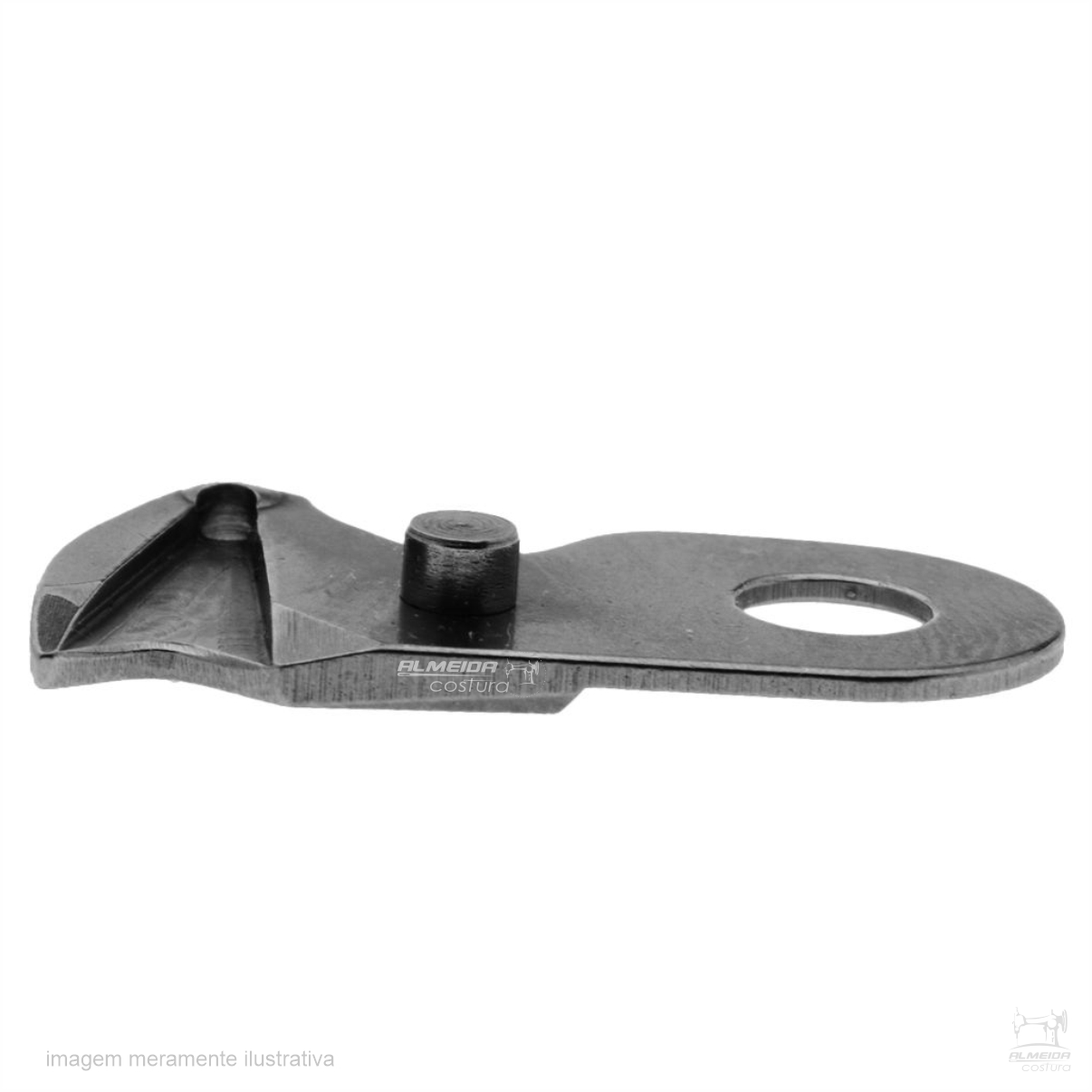

PRINCIPAIS CARACTERÍSTICAS
- Faca móvel do corta-fio
- Referência B2421-280-0A0
- Forma de pesquisa B24212800A0
- Nome técnico: Moving Knife Assy.
- Aplicação em máquinas travete industriais
- Componente do mecanismo de corte automático da linha
- Trabalha em conjunto com a faca fixa
- Peça de reposição do sistema de corte
COMPATIBILIDADE
Aplicações confirmadas em documentação Juki
- Juki LK-1900B
- Juki LK-1900BN
- Juki LK-1910
- Juki LK-1920
Aplicações encontradas em catálogos técnicos especializados
- Juki LK-280
- Juki LK-980
- Juki LK-1850
- Juki LK-1900
Antes da compra, confirme o modelo completo da máquina e a referência da faca instalada, principalmente em travetes antigas que podem possuir alterações no conjunto do corta-fio.
IDENTIFICAÇÃO
Produto: Faca móvel do corta-fio
Nome técnico: Moving Knife Assy.
Marca relacionada: Juki
Referência: B2421-280-0A0
Referência sem separadores: B24212800A0
Aplicação: Máquina travete industrial
GTIN/EAN:
NCM: 8208.90.00
PARA QUE SERVE?
A B2421-280-0A0 integra o sistema responsável pelo corte automático da linha.
Ao final do ciclo de costura, o mecanismo da máquina movimenta a faca móvel. Durante esse deslocamento, a linha é conduzida até a região da faca fixa.
O contato entre as duas peças realiza o corte da linha, preparando a máquina para o próximo ciclo.
FACA MÓVEL E FACA FIXA
Em diferentes máquinas compatíveis, o conjunto trabalha com:
B2421-280-0A0 — Moving Knife Assy.
Faca móvel.
B2424-280-000 — Fixing Knife
Faca fixa.
As duas possuem funções complementares, mas são peças diferentes e podem ser comercializadas separadamente.
Se o produto anunciado contém apenas a B2421-280-0A0, não deve ser apresentado como conjunto completo de facas.
COMPONENTES RELACIONADOS
Nos Parts Lists Juki, a faca móvel aparece próxima a componentes como:
B2418-280-000 — Moving Knife Link
Biela/link da faca móvel.
B2423-280-00A a 00E — Moving Knife Washers
Arruelas de ajuste da faca móvel.
B2416-280-000 — Thread Cutting Lever Ring
Anel da alavanca do corta-fio.
B2417-280-000 — Thread Cutter Lever Shaft
Eixo da alavanca do corta-fio.
Esses códigos correspondem a peças diferentes e não devem ser tratados como referências alternativas da B2421-280-0A0.
QUANDO VERIFICAR A SUBSTITUIÇÃO?
A faca móvel deve ser inspecionada quando houver:
- linha não sendo cortada;
- corte incompleto;
- linha ficando desfiada;
- necessidade de repetir o acionamento do corte;
- ponta da faca desgastada;
- deformação;
- quebra;
- danos na área de contato com a faca fixa.
Um problema no corte não significa necessariamente defeito apenas na faca móvel.
Também devem ser verificados:
- faca fixa;
- alinhamento entre as facas;
- curso da faca móvel;
- link de acionamento;
- arruelas de ajuste;
- mecanismo do corta-fio;
- sincronismo e regulagem.
MEDIDAS
Não localizei desenho dimensional oficial da Juki para a B2421-280-0A0.
Um fornecedor brasileiro informa aproximadamente:
Comprimento: 27 mm
Largura: 15 mm
Espessura: 2 mm
COMO CONFIRMAR A PEÇA CORRETA?
Antes da compra, confira:
- Referência B2421-280-0A0
- Modelo completo da máquina
- Formato da faca antiga
- Ponto de articulação
- Sistema do corta-fio
- Faca fixa utilizada no conjunto
- Parts List correspondente à geração da travete
ITEM INCLUSO
01 Faca Móvel do Corta-Fio – B2421-280-0A0
Não acompanha faca fixa, parafusos, arruelas, links ou demais componentes, salvo quando expressamente informado.
DESCRIÇÃO COMPLETA
A Faca Móvel do Corta-Fio para Travete Juki B2421-280-0A0 é uma peça de reposição utilizada no mecanismo responsável pelo corte automático da linha.
A referência B2421-280-0A0 é identificada oficialmente pela Juki como Moving Knife Assy. e aparece dentro do grupo do mecanismo de corte de linha das máquinas compatíveis.
Durante o final do ciclo de costura, a faca móvel é acionada pelo mecanismo da máquina e se desloca para conduzir a linha contra a faca fixa, efetuando o corte.
A aplicação está documentada oficialmente em famílias como LK-1900B, LK-1900BN, LK-1910 e LK-1920, além de ser encontrada tecnicamente para travetes anteriores como LK-280, LK-980, LK-1850 e LK-1900.
Em diversas dessas aplicações, a faca móvel trabalha em conjunto com a faca fixa B2424-280-000. Entretanto, dependendo da geração da máquina, o conjunto de corte pode apresentar diferenças, sendo importante verificar o Parts List correspondente.
Antes da substituição, confirme o modelo completo da travete, a referência e o formato da faca instalada.
