PRINCIPAIS CARACTERÍSTICAS

• Faca fixa do corta-fio
• Nome técnico: Fixing Knife / Counter Knife
• Referência Juki B2424-280-000
• Referência Zoje 10011748
• Referência antiga Zoje 501GB160
• Referência comercial relacionada 91-171460-15
• Aplicação em máquinas travete compatíveis
• Componente do mecanismo de corte automático da linha
• Trabalha em conjunto com a faca móvel

COMPATIBILIDADE

JUKI

A referência B2424-280-000 possui aplicação documentada em máquinas como:

• Juki LK-1850
• Juki LK-1900
• Juki LK-1900A
• Juki LK-1900B
• Juki LK-1900BN
• Juki LK-1900S
• Juki LK-1903
• Juki LK-1910
• Juki LK-1920
• Juki LK-1930

Também aparece relacionada a outras configurações da família LK.

ZOJE

A referência 10011748 está documentada como Fixing Knife na família:

• Zoje ZJ1900B
• Zoje ZJ1900D
• ZJ1900DHS em configurações compatíveis

Na geração anterior da Zoje ZJ1900HS, a faca fixa aparece como:

501GB160

Portanto, 501GB160 é importante como referência de máquinas Zoje mais antigas.

IDENTIFICAÇÃO

Produto: Faca fixa do corta-fio
Nome técnico: Fixing Knife / Counter Knife
Referência Juki: B2424-280-000
Referência Zoje: 10011748
Referência Zoje anterior: 501GB160
Referência comercial relacionada: 91-171460-15
Aplicação: Máquina travete industrial
GTIN/EAN:
NCM: 8208.90.00

PARA QUE SERVE?

A faca fixa faz parte do sistema responsável pelo corte automático da linha.

Ao final do ciclo de costura, a faca móvel é acionada e conduz a linha em direção à faca fixa.

Quando as duas superfícies de corte se encontram corretamente, a linha é seccionada e a máquina fica preparada para iniciar o próximo ciclo.

A faca fixa não realiza movimento durante essa operação. Seu posicionamento e regulagem em relação à faca móvel são fundamentais para um corte adequado.

B2424-280-000

A referência:

B2424-280-000

é identificada pela Juki como:

Fixing Knife

Também pode ser pesquisada sem os separadores:

B2424280000

Ela aparece diretamente no mecanismo de corte das travetes Juki compatíveis.

10011748

A referência:

10011748

é identificada pela Zoje como:

Fixing Knife

e aparece nos Parts Lists das famílias ZJ1900B e ZJ1900D.

Na documentação Zoje, trabalha em conjunto com:

10011694 — Moving Knife Assy.

ou seja, a faca móvel correspondente daquele conjunto.

501GB160

A referência:

501GB160

aparece nos manuais das versões anteriores da Zoje ZJ1900HS com a descrição:

Faca fixa

No mesmo mecanismo, a faca móvel aparece como:

501BJ133 — Faca móvel

Essa referência é especialmente útil quando o cliente possui uma travete Zoje mais antiga.

91-171460-15

A referência:

91-171460-15

foi encontrada comercialmente vinculada à 10011748, em produto Zoje para travete ZJ1900.

Entretanto, como não encontrei um Parts List oficial do fabricante apresentando claramente:

91-171460-15 = 10011748

eu classificaria da seguinte forma:

Referência comercial relacionada: 91-171460-15

e não como referência oficial equivalente.

Isso evita transformar uma associação comercial em equivalência técnica definitiva.

AS QUATRO REFERÊNCIAS SÃO A MESMA PEÇA?

Não afirmaria isso de forma absoluta.

O que está confirmado é:

B2424-280-000
Faca fixa Juki para várias travetes LK.

10011748
Faca fixa Zoje para família ZJ1900.

501GB160
Faca fixa Zoje em versões antigas da ZJ1900HS.

91-171460-15
Encontrada comercialmente relacionada à 10011748.

As peças cumprem a mesma função e pertencem a máquinas de arquitetura semelhante, mas uma equivalência dimensional completa entre todos os códigos precisa ser confirmada pela peça física ou por catálogo de cruzamento.

Por isso, eu não colocaria “referências equivalentes” na página, e sim:

Referências relacionadas: B2424-280-000 / 10011748 / 501GB160 / 91-171460-15

FACA FIXA E FACA MÓVEL

Na família Juki, a faca fixa trabalha em conjunto com:

B2421-280-0A0 — Moving Knife Assy.

Na família Zoje ZJ1900D, trabalha com:

10011694 — Moving Knife Assy.

Já em gerações anteriores Zoje ZJ1900HS aparecem:

501GB160 — Faca fixa
501BJ133 — Faca móvel

As referências das facas móveis não devem ser tratadas como códigos alternativos da faca fixa.

QUANDO VERIFICAR A SUBSTITUIÇÃO?

A faca fixa deve ser inspecionada quando houver:

• linha não sendo cortada;
• corte incompleto;
• linha desfiada após o corte;
• perda do fio da faca;
• lascas;
• deformação;
• desgaste excessivo;
• necessidade de vários ciclos para cortar;
• dificuldade de regulagem com a faca móvel.

Antes da substituição, também devem ser verificados o movimento da faca móvel, alinhamento, curso e regulagem do mecanismo.

REGULAGEM

Uma faca nova pode não resolver o problema se o conjunto estiver fora de regulagem.

É necessário verificar o contato correto entre faca móvel e faca fixa, além da posição da faca em relação à chapa da agulha e ao mecanismo do corta-fio.

Em documentação técnica Zoje, há inclusive especificações de posicionamento da faca fixa dentro do procedimento de regulagem.

A regulagem deve ser realizada por profissional com conhecimento técnico.

ITEM INCLUSO

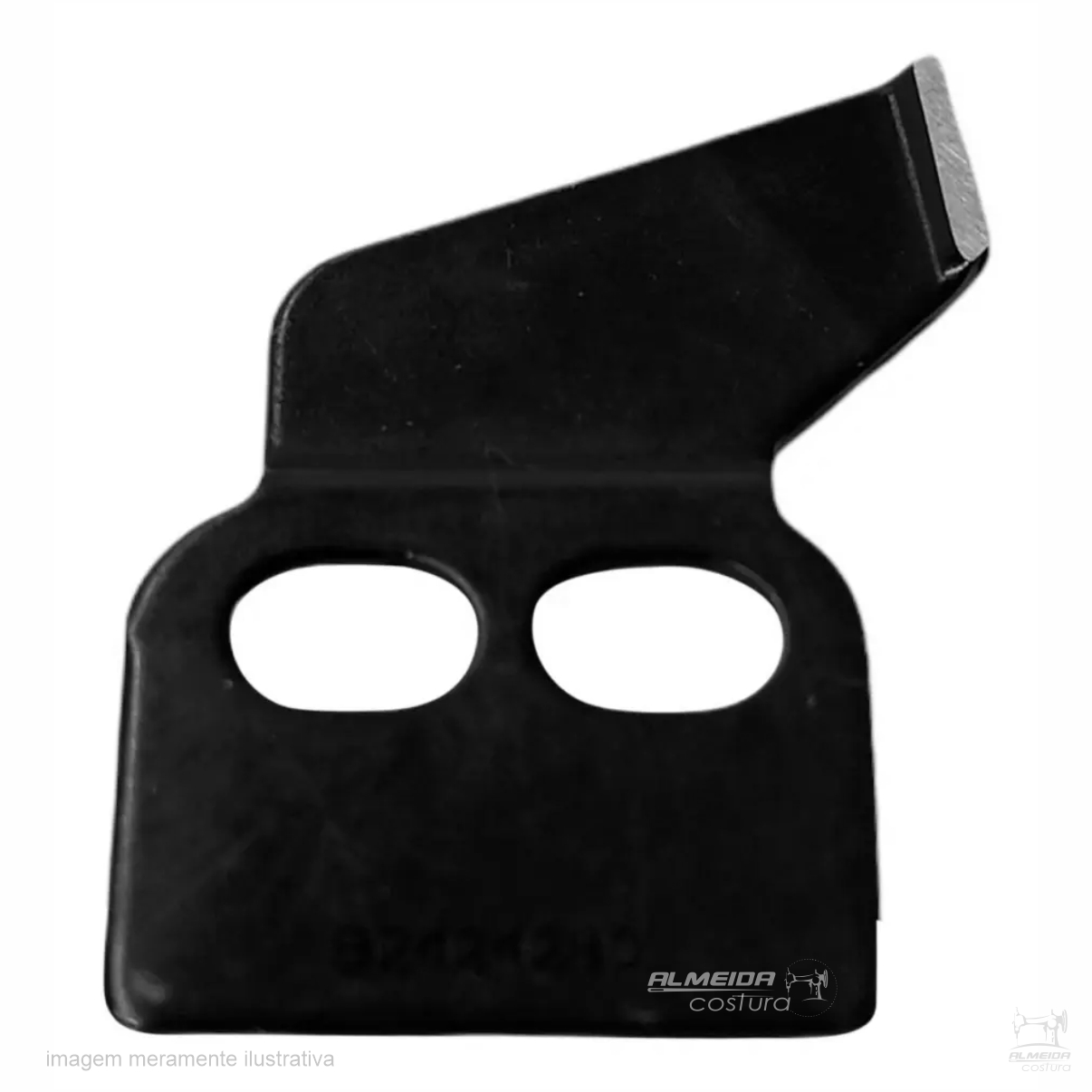

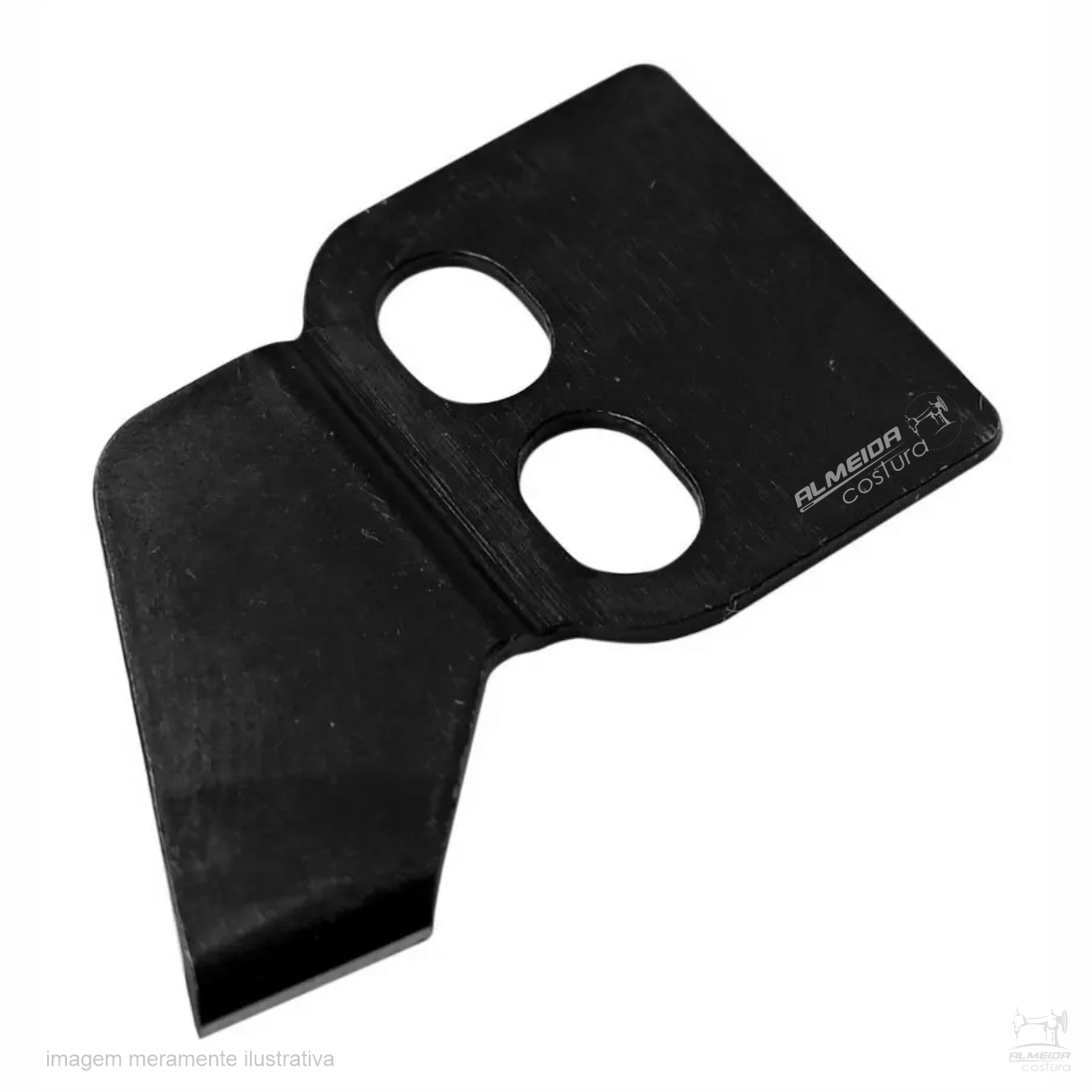

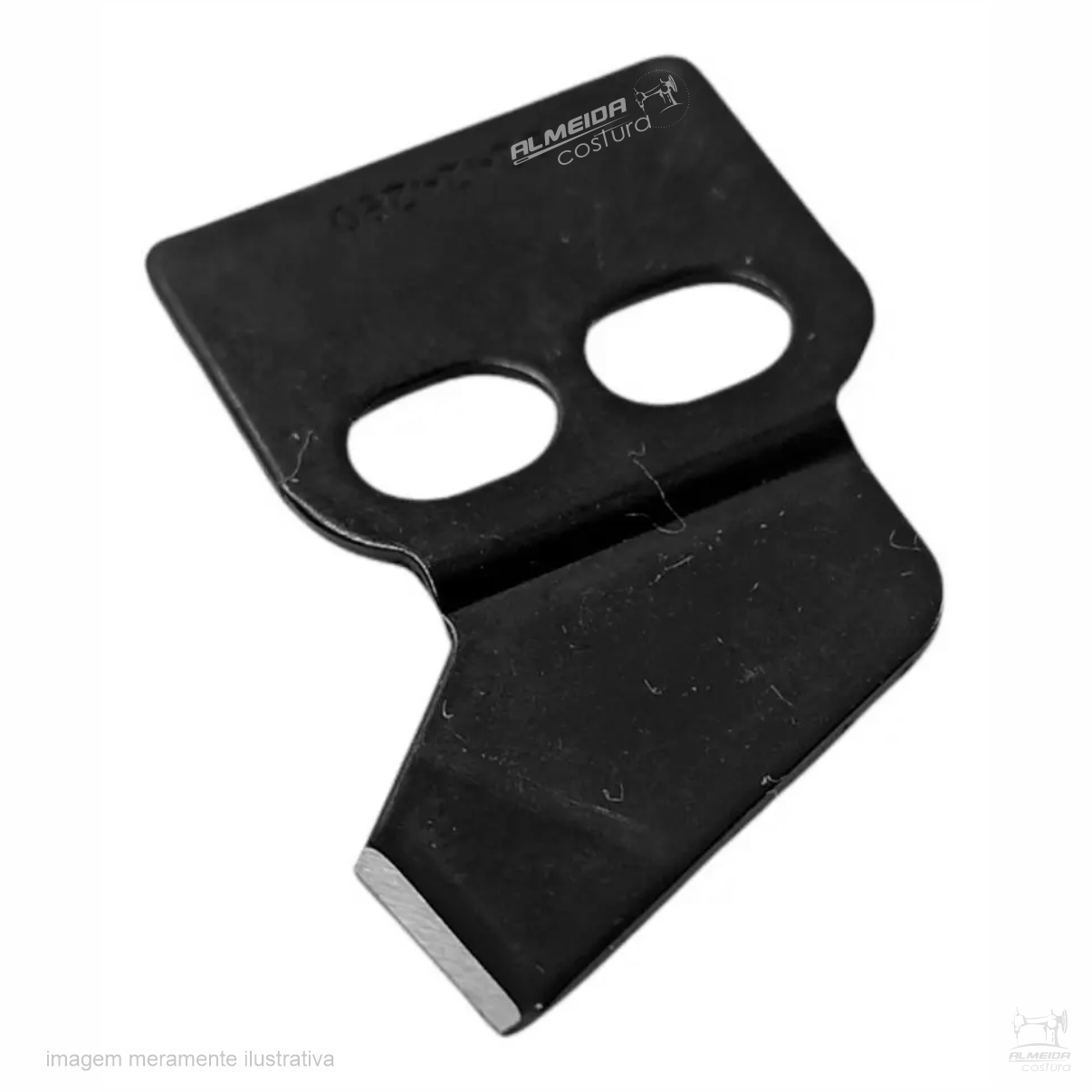

01 Faca Fixa do Corta-Fio

A referência efetiva deve corresponder ao padrão apresentado nas imagens e identificação do produto.

Não acompanha faca móvel, parafusos, arruelas ou demais componentes do mecanismo, salvo quando expressamente informado.

DESCRIÇÃO COMPLETA

A Faca Fixa do Corta-Fio para Travete é uma peça utilizada no mecanismo de corte automático da linha de máquinas industriais compatíveis.

Na família Juki, a referência B2424-280-000 é identificada oficialmente como Fixing Knife e possui aplicação em diversas travetes das séries LK-1850 e LK-1900.

Na Zoje, a referência 10011748 também é identificada como Fixing Knife e aparece nos conjuntos das famílias ZJ1900B e ZJ1900D.

Em máquinas Zoje de geração anterior, como a ZJ1900HS, o catálogo utiliza a referência 501GB160 para a faca fixa.

Também é encontrada comercialmente a referência 91-171460-15 relacionada à 10011748, porém esse código deve ser tratado como referência comercial relacionada enquanto não houver documentação oficial suficiente comprovando equivalência completa.

Durante o corte, a faca permanece fixa enquanto a faca móvel conduz a linha contra sua superfície, realizando o corte ao final do ciclo de costura.

Antes da substituição, confirme o modelo completo da máquina, a referência da peça original e o formato do conjunto instalado.
