PRINCIPAIS BENEFÍCIOS

• Lâmina de reposição para cortadeiras industriais de faca vertical.
• Referência comercial 5E.
• Tamanho nominal de 5 polegadas.

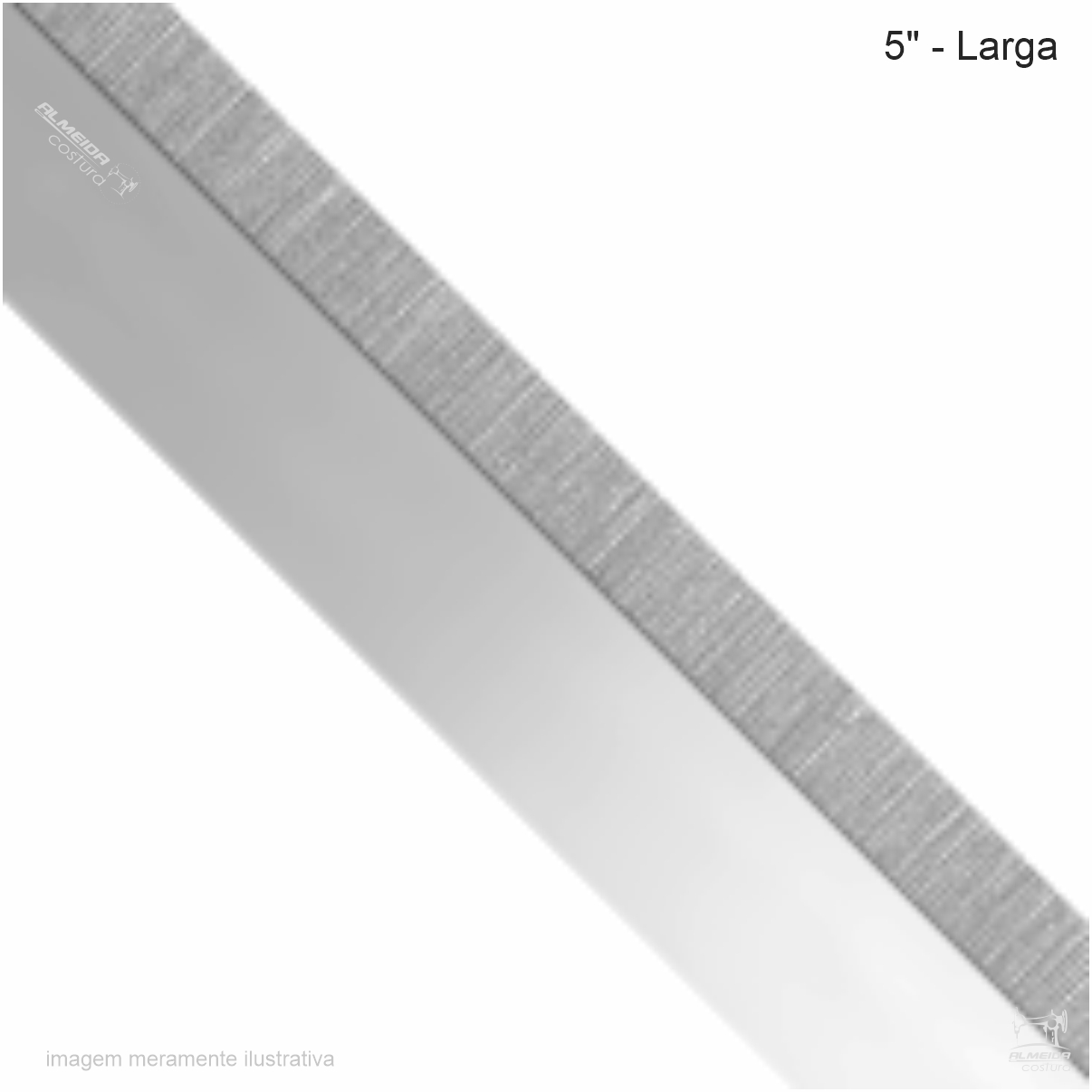

• Perfil de fio liso, destinado a operações de corte de tecidos.
• Padrão de aplicação Eastman.
• Indicada para substituição de facas desgastadas ou danificadas.
• Identificação por tamanho e referência para facilitar a reposição.

COMPATIBILIDADE

Máquinas de referência com versões de 5 polegadas:

• Eastman Blue Streak II 629X.
• Eastman Brute 627X.

A aplicação da faca 5E nessas máquinas deve considerar as características do sistema de fixação e da lâmina original.

Outras cortadeiras industriais que utilizem facas de 5 polegadas padrão Eastman também podem apresentar compatibilidade, mediante conferência das dimensões e do encaixe.

Importante: a indicação de 5 polegadas não garante compatibilidade universal com todas as cortadeiras desse tamanho.

Máquinas que utilizam o padrão KM ou facas estreitas devem ter a aplicação verificada individualmente.

IDENTIFICAÇÃO TÉCNICA

• Produto: Faca de Corte Larga
• Nome técnico: Lâmina Reta para Máquina de Corte Vertical
• Nome em inglês: Straight Knife Blade
• Padrão de aplicação: Eastman
• Referência comercial: 5E
• Referência técnica relacionada: Eastman 80C5
• Tamanho nominal: 5 polegadas (127 mm)
• Perfil comercial: Largo
• Tipo de fio: Liso / Reto
• Tipo de máquina: Cortadeira industrial de faca vertical
• Aplicação: Corte de tecidos e materiais têxteis compatíveis
• GTIN/EAN:

APLICAÇÃO — PARA QUE SERVE?

A faca 5E é utilizada no sistema de corte de máquinas industriais que trabalham com lâmina vertical de movimento alternado.

Durante o funcionamento, a faca realiza movimentos sucessivos de subida e descida, permitindo o corte do material conforme o deslocamento da cortadeira.

Esse sistema é utilizado em operações de preparação e corte de tecidos na indústria de confecção.

Materiais de aplicação:

• Algodão.
• Malhas.
• Tecidos planos.
• Lã e tecidos semelhantes.
• Tecidos sintéticos compatíveis.
• Outros materiais têxteis adequados à máquina.

A qualidade do corte depende do tipo de material, da quantidade de camadas, das condições da lâmina e da regulagem do equipamento.

DIFERENÇA ENTRE FACA LARGA E FACA ESTREITA

As máquinas industriais de corte podem utilizar lâminas com diferentes larguras e formatos.

Faca larga: corresponde a uma configuração comercial de lâmina com corpo mais largo, conforme o padrão utilizado na máquina.

Faca estreita: apresenta largura reduzida e pode ser utilizada em equipamentos ou aplicações que exigem essa configuração específica.

As diferenças de largura influenciam a correspondência com os guias, com o sistema de fixação e com a geometria de corte da máquina.

Por isso, facas largas e estreitas não devem ser consideradas automaticamente intercambiáveis.

Antes da compra, recomendamos medir a largura da lâmina antiga e verificar sua correspondência com a peça de reposição.

COMO IDENTIFICAR A FACA CORRETA?

Antes da compra, recomendamos conferir:

• Referência comercial 5E.
• Modelo completo da máquina de corte.
• Tamanho nominal de 5 polegadas.
• Comprimento físico da lâmina.
• Largura do corpo da faca.
• Espessura.

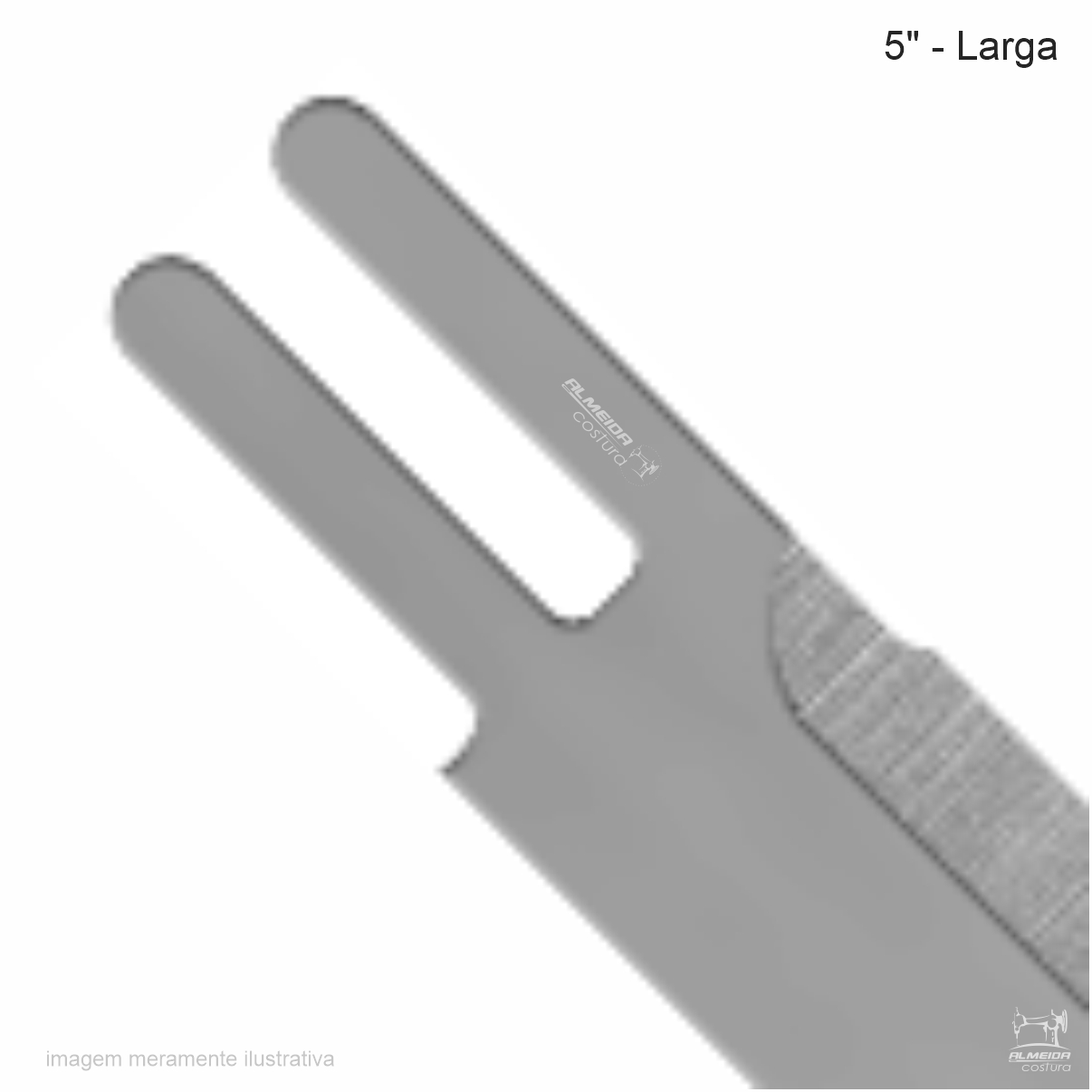

• Formato da extremidade superior.
• Tipo de encaixe e fixação.
• Perfil do fio de corte.

Atenção: a indicação de 5 polegadas refere-se ao tamanho nominal da lâmina e não dispensa a conferência de seu comprimento físico.

QUANDO SUBSTITUIR?

A substituição da faca pode ser necessária quando apresentar:

• Desgaste acentuado do fio.
• Trincas ou quebras.
• Deformações.
• Danos na região de fixação.
• Perda das condições adequadas de corte que não possa ser corrigida com a manutenção prevista.

Dificuldades durante o corte também podem estar relacionadas ao alinhamento da lâmina, aos guias e ao mecanismo de afiação.

Recomenda-se verificar esses componentes antes da substituição.

ORIENTAÇÕES DE INSTALAÇÃO

Antes de realizar a substituição, desligue a máquina e desconecte-a da alimentação elétrica.

Confira a correspondência entre a faca nova e a peça anteriormente instalada.

Verifique o posicionamento da lâmina nos guias e sua fixação no mecanismo de acionamento.

Após a instalação, confira o alinhamento e as condições do sistema de afiação.

Não utilize a máquina com a lâmina danificada, desalinhada ou incorretamente fixada.

Devido ao risco de cortes e acidentes, recomendamos que a substituição seja realizada por profissional capacitado.

DESCRIÇÃO COMPLETA

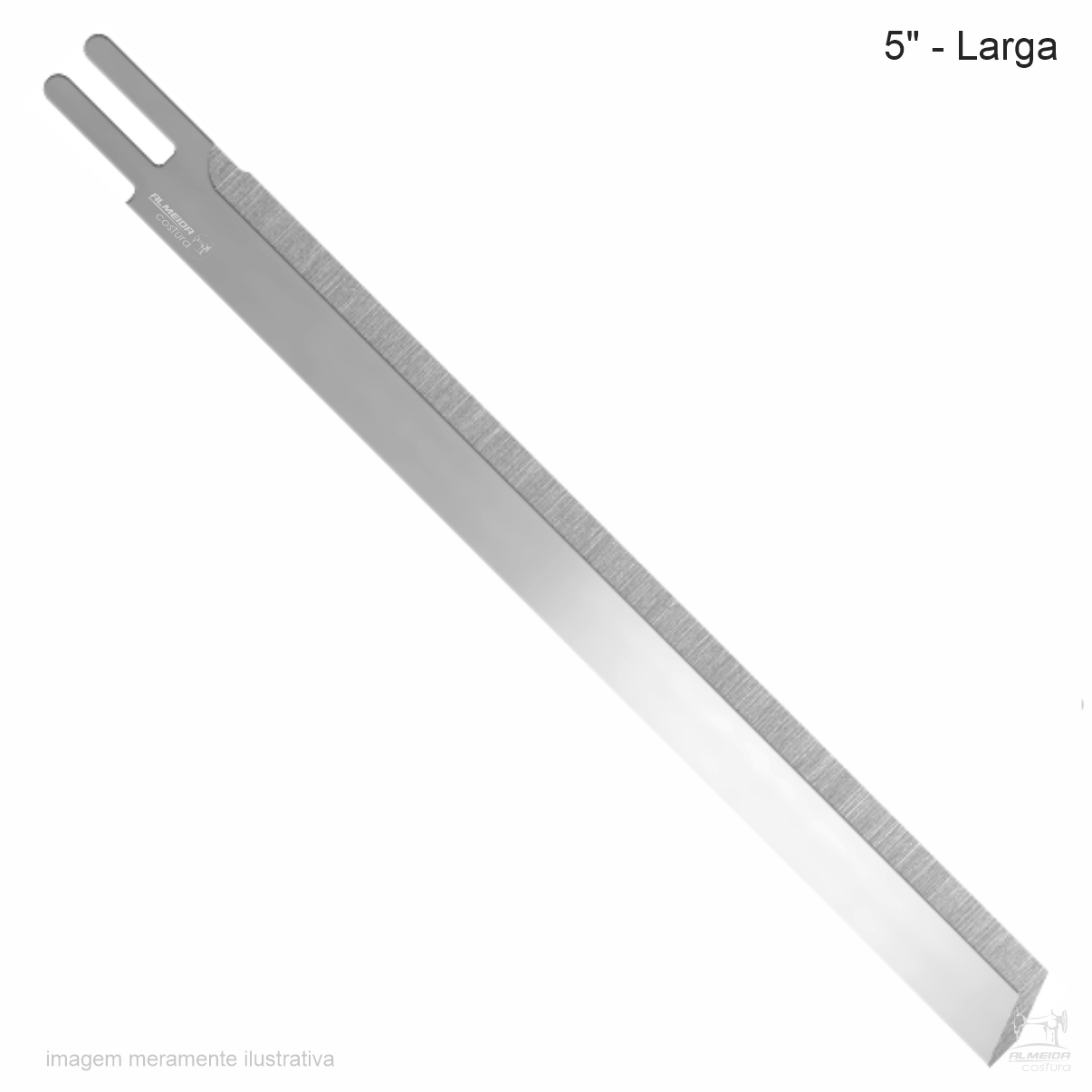

A Faca de Corte Larga 5 Polegadas para Máquina de Corte Modelo Eastman – 5E é uma lâmina de reposição destinada a cortadeiras industriais de tecido com faca vertical.

Também conhecida como faca de talhadeira ou lâmina de corte vertical, é utilizada em equipamentos empregados na preparação e no corte de tecidos para a indústria de confecção.

A referência comercial 5E identifica uma configuração de lâmina reta de 5 polegadas, associada ao padrão Eastman.

O fabricante Eastman identifica a versão de fio liso convencional de 5 polegadas pela referência técnica 80C5, além de disponibilizar outras versões com diferentes materiais e perfis de corte.

A faca 5E comercializada deve ser selecionada conforme suas características físicas e a configuração do equipamento.

Durante o funcionamento, a máquina utiliza um mecanismo que transmite movimento alternado à lâmina, permitindo que ela corte o material enquanto a cortadeira é conduzida pelo operador.

O fio liso é utilizado em diversas aplicações têxteis, incluindo tecidos de algodão, malhas, lã e outros materiais compatíveis.

O produto apresenta a identificação comercial de faca larga, característica que deve ser considerada durante a seleção da peça.

Existem diferentes padrões de largura e encaixe para máquinas de corte, e a semelhança entre facas não garante que possam ser utilizadas no mesmo equipamento.

Entre as cortadeiras Eastman que possuem configurações de 5 polegadas estão as famílias Blue Streak II 629X e Brute 627X.

A utilização da faca deve ser confirmada pelo modelo completo da máquina e pela correspondência com a lâmina instalada anteriormente.

Durante o uso, a faca está sujeita ao desgaste natural do fio e pode necessitar de afiação ou substituição, conforme suas condições.

A manutenção deve considerar o estado da lâmina, o alinhamento dos guias e as condições do sistema de afiação da cortadeira.

A escolha correta da faca é importante para permitir uma montagem adequada e evitar incompatibilidades com o mecanismo.

Antes de finalizar a compra, confira o tamanho, a largura e o formato de fixação da peça.

A Almeida Costura trabalha com peças e acessórios para máquinas industriais de corte de tecido, oferecendo orientação para auxiliar na identificação da lâmina adequada.

OBSERVAÇÃO

ATENÇÃO: ESTE PRODUTO CORRESPONDE À FACA DE CORTE LARGA DE 5 POLEGADAS, REFERÊNCIA COMERCIAL 5E, PADRÃO EASTMAN.

Não confundir com facas estreitas, facas do padrão KM, lâminas onduladas ou facas de outros tamanhos.

A referência comercial 5E não comprova, isoladamente, que a unidade seja original Eastman ou fabricada em aço rápido.

A compatibilidade deve ser confirmada pelas dimensões, pelo sistema de fixação e pelo modelo completo da máquina.

Em caso de dúvida, entre em contato com a Almeida Costura informando a marca e o modelo da cortadeira e, se possível, enviando uma fotografia da faca antiga.
