PRINCIPAIS CARACTERÍSTICAS

• Enchedor de bobina para máquina de costura industrial
• Referência: 259482
• Tipo: bobinador / bobbin winder
• Configuração com volante pequeno
• Utilizado para enrolar linha na bobina
• Instalação sobre a mesa em configurações compatíveis
• Acionamento mecânico pelo sistema da máquina
• Indicado para reposição do enchedor correspondente
• Aplicação em máquinas industriais compatíveis

IDENTIFICAÇÃO

Produto: Enchedor de bobina
Nome técnico: Bobbin Winder
Referência principal: 259482
Configuração: Volante pequeno
Aplicação: Máquina de costura industrial compatível
Instalação: Mesa da máquina, conforme configuração
Função: Enrolar linha na bobina
NCM:
GTIN/EAN:

PARA QUE SERVE?

O enchedor de bobina é utilizado para preparar a bobina que posteriormente será colocada na caixa de bobina da máquina.

A linha passa pelo sistema do bobinador e é enrolada na bobina enquanto ela gira no eixo do enchedor.

Quando corretamente instalado e regulado, o conjunto permite preencher a bobina de maneira adequada antes de utilizá-la na costura.

COMO FUNCIONA?

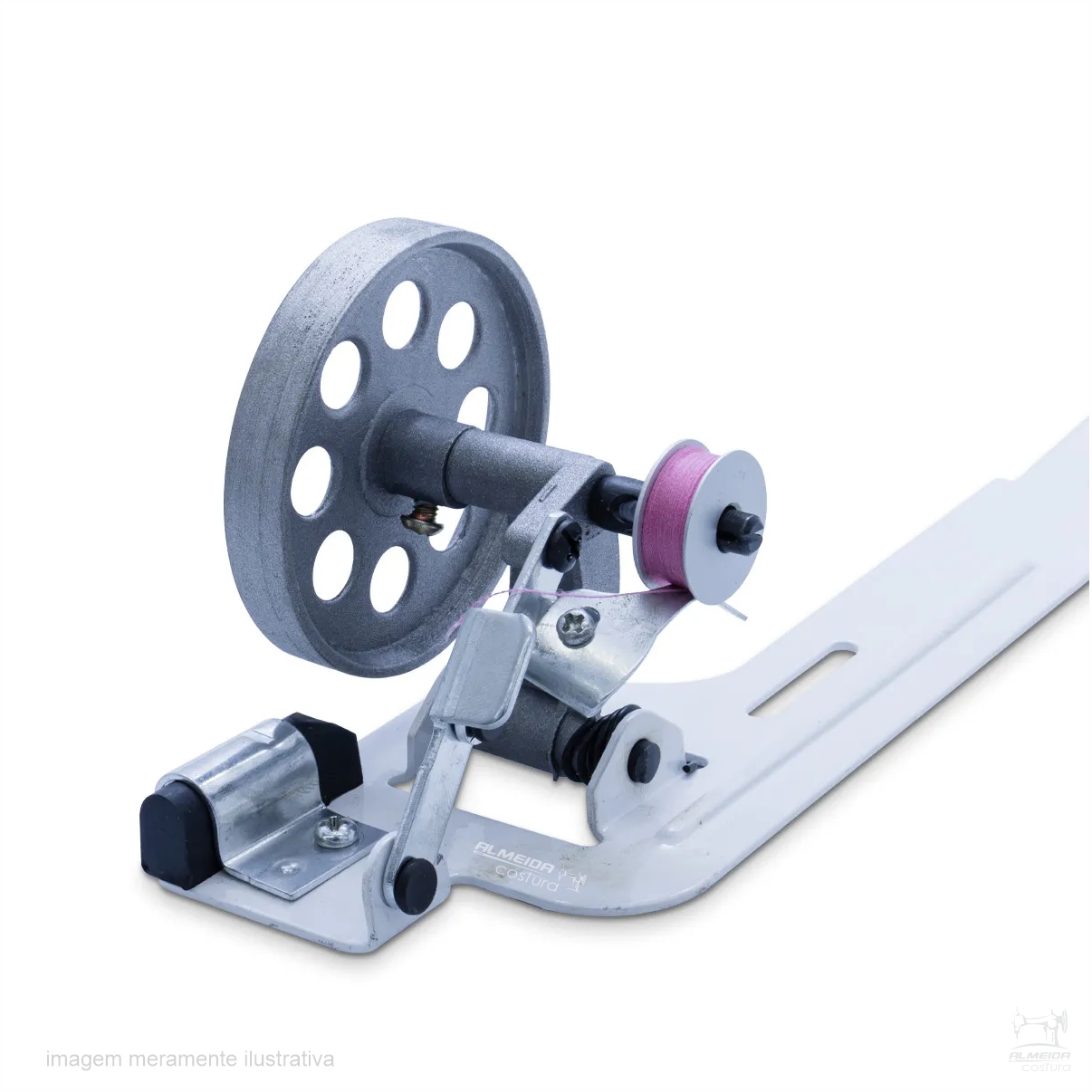

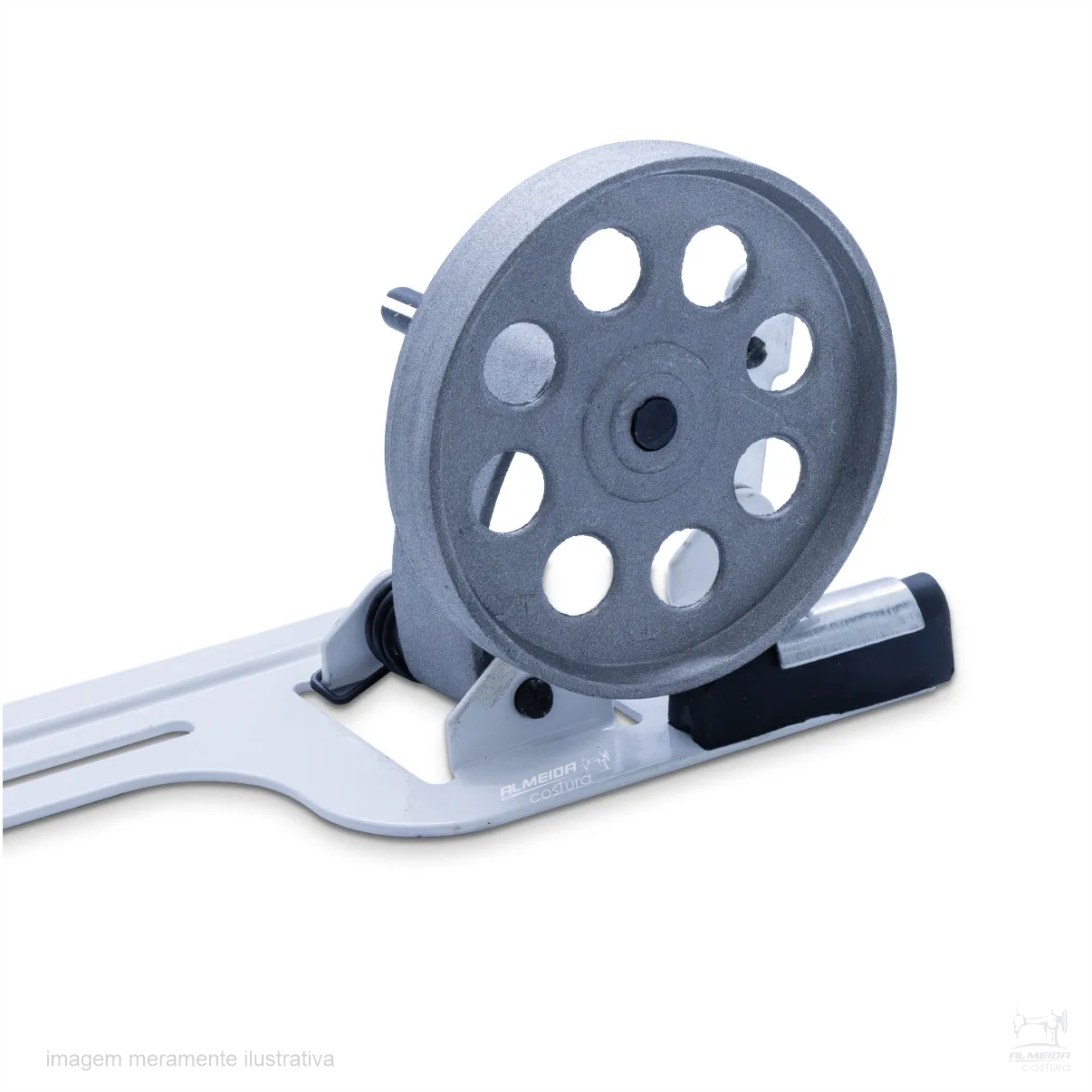

O enchedor possui um eixo onde a bobina é encaixada e um pequeno volante responsável pelo acionamento do conjunto.

Em instalações tradicionais de máquinas industriais, o volante do enchedor entra em contato com o sistema de transmissão correspondente da máquina.

Ao ser acionado, o eixo gira e enrola a linha sobre a bobina.

A forma exata de acionamento pode variar conforme a mesa, motor e configuração da máquina.

O QUE SIGNIFICA “VOLANTE PEQUENO”?

“Volante pequeno” é uma denominação comercial utilizada para diferenciar esta configuração de outros modelos de enchedor de bobina disponíveis para máquinas industriais.

Existem também enchedores com:

• Volante maior
• Bases diferentes
• Diferentes posições do tensor
• Diferentes eixos para bobina
• Diferentes sistemas de acionamento

Por isso, o tamanho e formato do conjunto antigo devem ser comparados antes da substituição.

REFERÊNCIA 259482

A referência 259482 corresponde a um conjunto de enchedor de bobina utilizado em máquinas de costura industriais.

A documentação Singer identifica o 259482 como Bobbin Winder, ou seja, conjunto de bobinador/enchedor de bobina.

Para identificação comercial, os termos mais úteis são:

259482

Enchedor de bobina 259482

Bobinador 259482

Bobbin Winder 259482

SOBRE A REFERÊNCIA 505655

A referência 505655 também existe na documentação Singer, porém identifica outro conjunto denominado Universal Bobbin Winder.

No mercado brasileiro, a referência 505655 é normalmente associada a um enchedor com volante grande.

Por isso, 505655 e 259482 não devem ser apresentados automaticamente como referências equivalentes.

Para este produto de volante pequeno, a identificação principal recomendada é:

259482

COMPATIBILIDADE

Indicado para máquinas de costura industriais que utilizem enchedor externo de bobina padrão 259482 com volante pequeno ou configuração tecnicamente correspondente.

A referência 259482 aparece originalmente em documentação Singer para determinados modelos industriais.

Também existem versões comerciais utilizadas em diferentes máquinas industriais montadas em mesa, desde que apresentem sistema de fixação e acionamento compatíveis.

Não considerar o produto universal apenas por a máquina ser uma reta industrial.

APLICAÇÕES DOCUMENTADAS

A referência Singer 259482 aparece documentada, entre outras aplicações, em:

• Singer 144W204
• Singer 145W204

Essas aplicações confirmam a existência e função técnica da referência 259482.

Para outras máquinas, deve ser feita a conferência física e dimensional do conjunto.

COMO CONFIRMAR A COMPATIBILIDADE?

Antes da compra, confira:

Referência: 259482
Tipo: enchedor de bobina com volante pequeno
Formato da base
Posição e distância dos pontos de fixação
Posição do volante
Diâmetro e formato do volante
Comprimento e diâmetro do eixo da bobina
Tipo de bobina utilizada

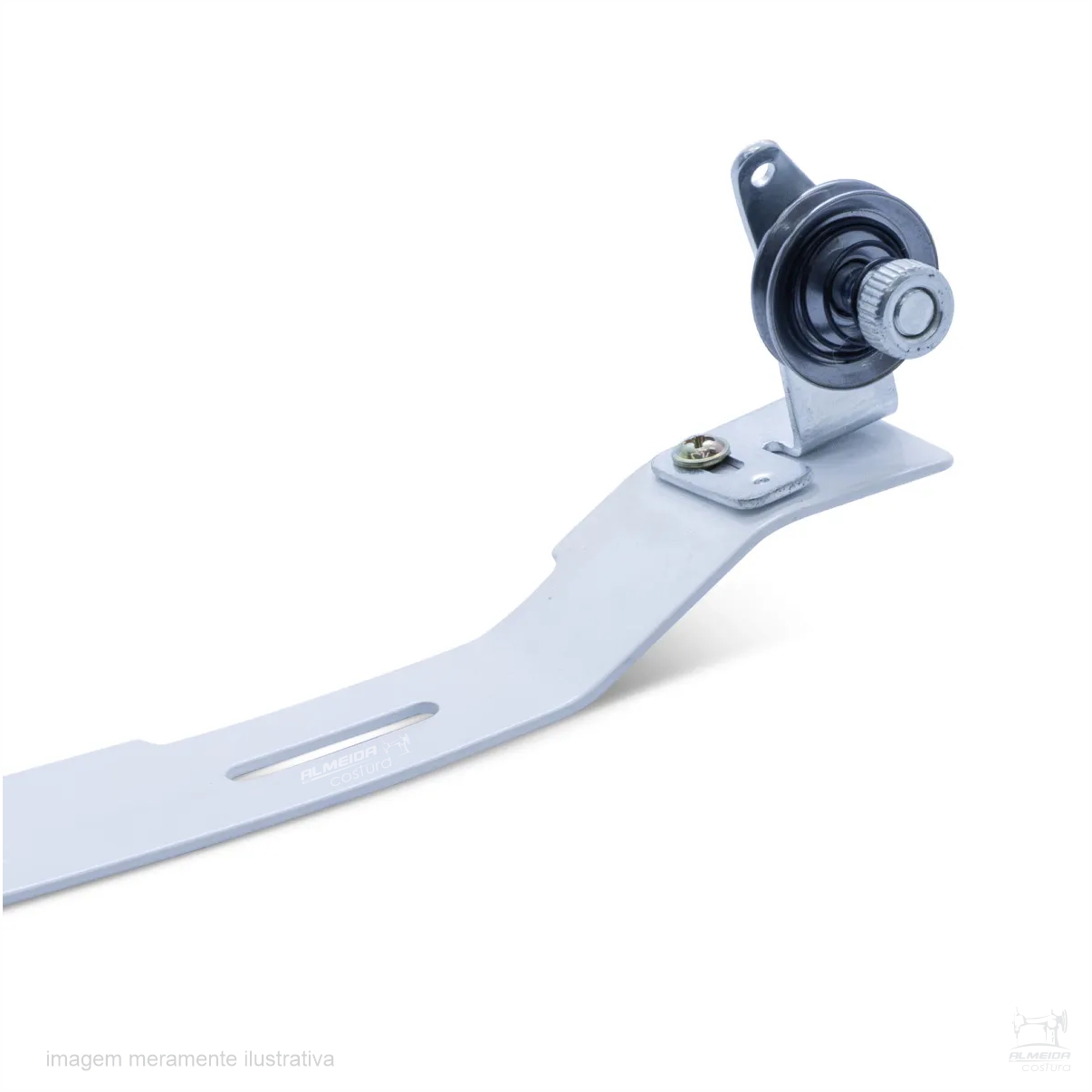

Posição do tensor de linha
Sistema de acionamento da máquina

Quando possível, compare diretamente com o enchedor anteriormente instalado.

NÃO CONFUNDIR COM O 505655

Existem pelo menos duas referências Singer distintas para conjuntos de enchedor:

• 259482 – Bobbin Winder
• 505655 – Universal Bobbin Winder

Embora ambos tenham a mesma função geral de encher bobinas, não há confirmação suficiente para tratá-los como a mesma peça.

A escolha deve considerar a referência e a configuração física do produto.

QUANDO SUBSTITUIR?

A substituição pode ser necessária quando houver:

• Volante desgastado
• Volante sem tração
• Eixo com folga
• Eixo travado
• Suporte quebrado ou deformado
• Mola danificada
• Problemas no sistema de desarme
• Tensor danificado
• Bobina girando de forma irregular
• Dificuldade para acionar o conjunto

Antes da troca, verifique se o problema não está relacionado apenas à regulagem ou ao posicionamento do enchedor.

REGULAGEM DO ENCHIMENTO

Depois da instalação, verifique se:

• A bobina encaixa corretamente no eixo
• O volante recebe acionamento adequado
• A linha entra corretamente no tensor
• A linha é distribuída de forma regular
• A bobina não fica excessivamente cheia
• O conjunto gira livremente
• Não existe interferência com outros componentes

A posição do enchedor sobre a mesa pode precisar de ajuste para obter contato correto com o sistema de acionamento.

DESCRIÇÃO COMPLETA

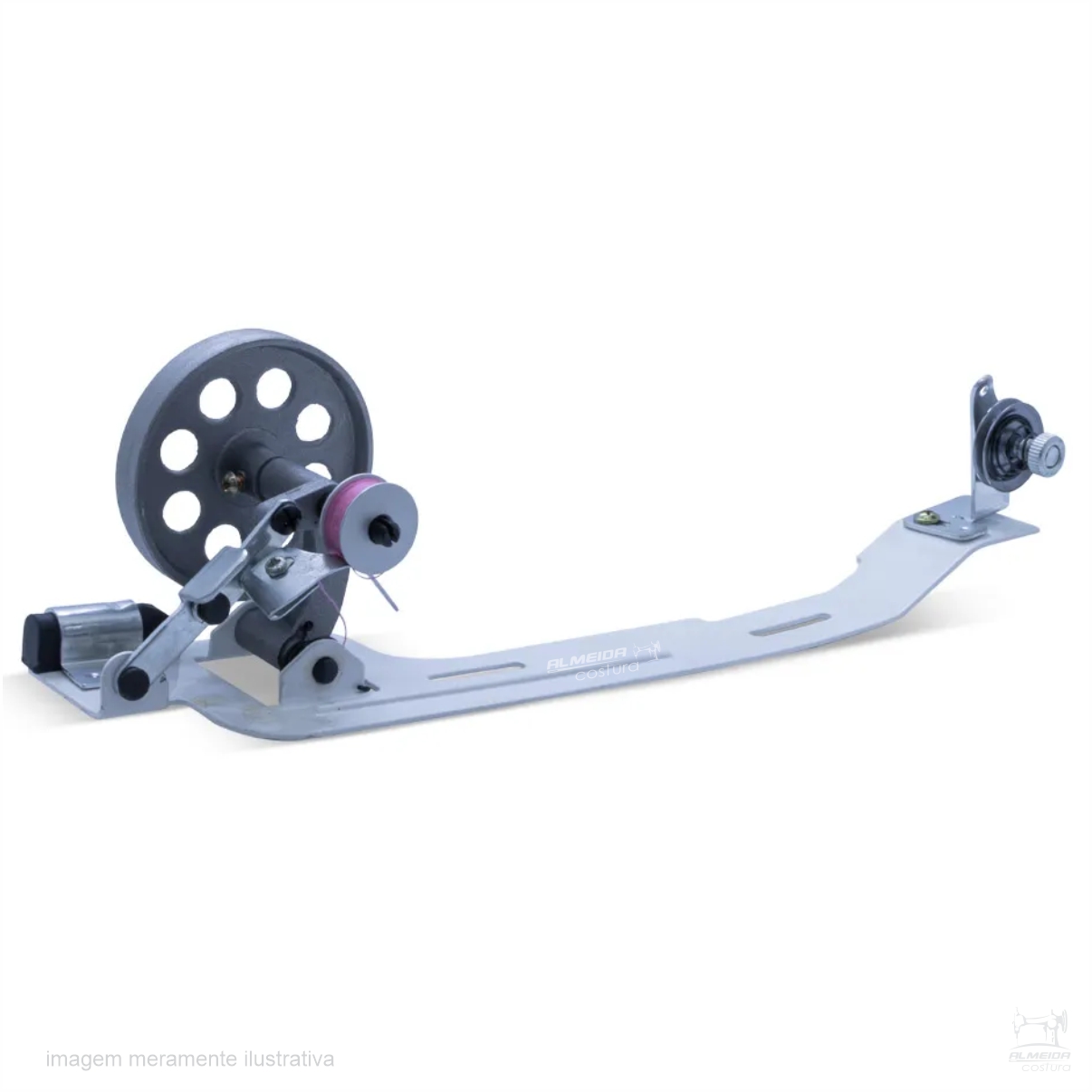

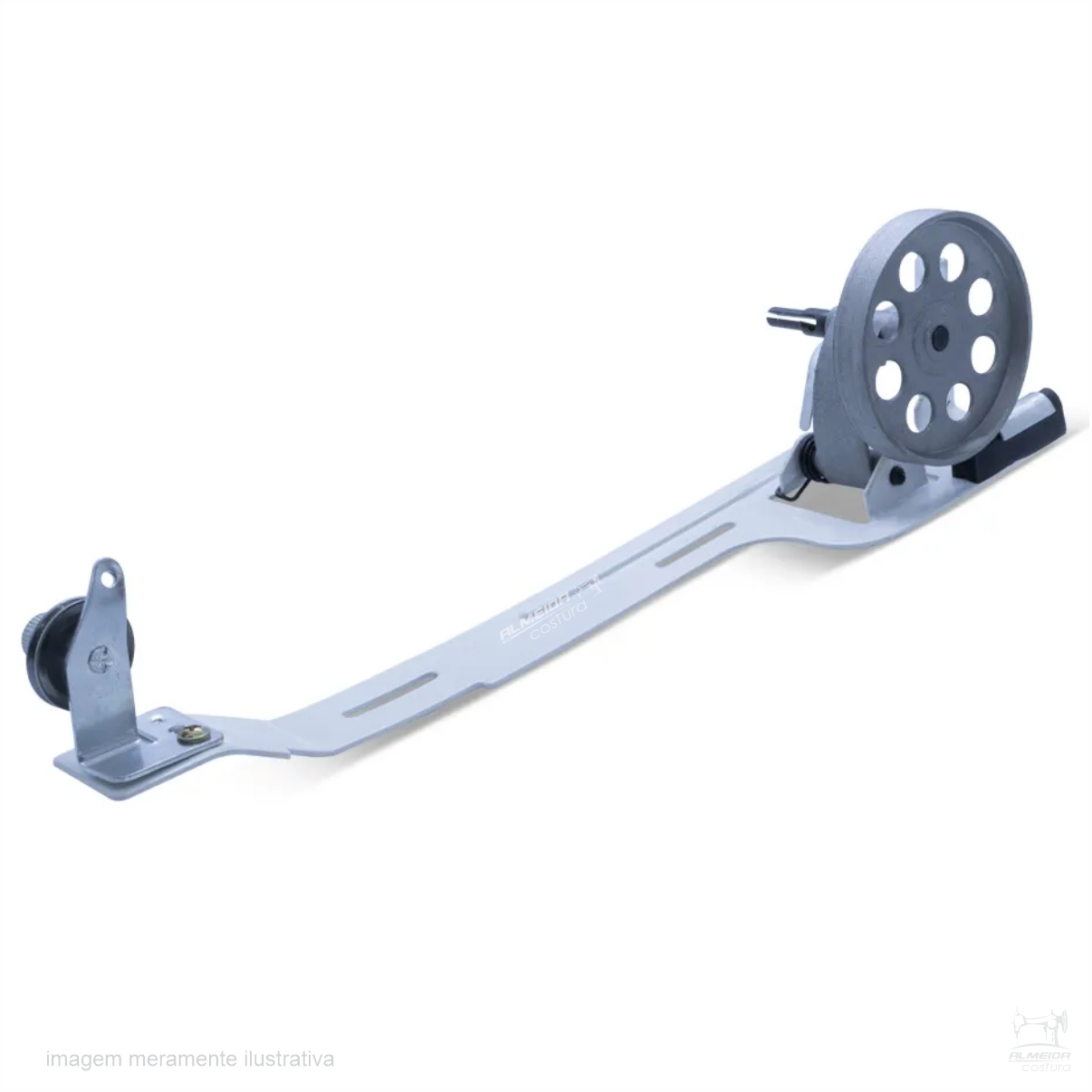

O Enchedor de Bobina 259482 com Volante Pequeno é um conjunto utilizado para preparar as bobinas empregadas em máquinas de costura industriais compatíveis.

O produto também pode ser denominado bobinador, enrolador de bobina ou bobbin winder.

Sua função é manter a bobina em um eixo e fazê-la girar para que a linha seja enrolada antes de a bobina ser instalada na máquina para realizar a costura.

A referência 259482 está documentada tecnicamente como um conjunto completo de enchedor de bobina Singer e aparece em catálogos de máquinas industriais da marca.

Esta configuração é comercialmente identificada como volante pequeno, característica importante para diferenciá-la de outros modelos de enchedor industrial.

A referência 505655, embora também corresponda a um enchedor de bobina Singer, identifica outro conjunto e não deve ser considerada automaticamente equivalente ao 259482.

Antes da compra, é importante comparar o formato da base, posição dos pontos de fixação, eixo para bobina, volante e sistema de acionamento com o enchedor existente na máquina.

ITEM INCLUSO

01 Enchedor de Bobina 259482 com Volante Pequeno

NÃO ACOMPANHA

• Bobina
• Caixa de bobina
• Correia
• Máquina de costura
• Mesa
• Motor
• Ferramentas
• Demais componentes não apresentados como integrantes do produto
