PRINCIPAIS BENEFÍCIOS

• Disco de corte oitavado
• Referência S-135
• Versão Qualidade Taiwan
• Medida comercial de 4″
• Aproximadamente 100 mm de diâmetro externo
• Encaixe interno de aproximadamente 21 mm
• Formato com 8 lados
• Aplicação principal em RC-100
• Indicado para máquinas similares com o mesmo padrão
• Peça de reposição para máquinas de corte de tecido
• Identificação facilitada pelas medidas e referência

IDENTIFICAÇÃO

Produto: Disco / lâmina para máquina de corte
Referência: S-135
Versão: Qualidade Taiwan
Formato: Oitavado
Quantidade de lados: 8
Medida comercial: 4″
Diâmetro externo aproximado: 100 mm
Diâmetro interno aproximado: 21 mm
Aplicação principal: RC-100
SKU Almeida Costura: 0093446
NCM: 8208.90.00
GTIN/EAN:

SOBRE A MEDIDA DE 4 POLEGADAS

A medida comercial utilizada para esta lâmina é 4 polegadas.

Matematicamente, 4″ correspondem a 101,6 mm. Entretanto, a medida física apresentada para este produto é de aproximadamente:

100 mm de diâmetro externo.

Por isso, para o cadastro eu usaria:

Medida comercial: 4″
Diâmetro externo aproximado: 100 mm

Assim evitamos apresentar 101,6 mm como se fosse uma medição exata da peça.

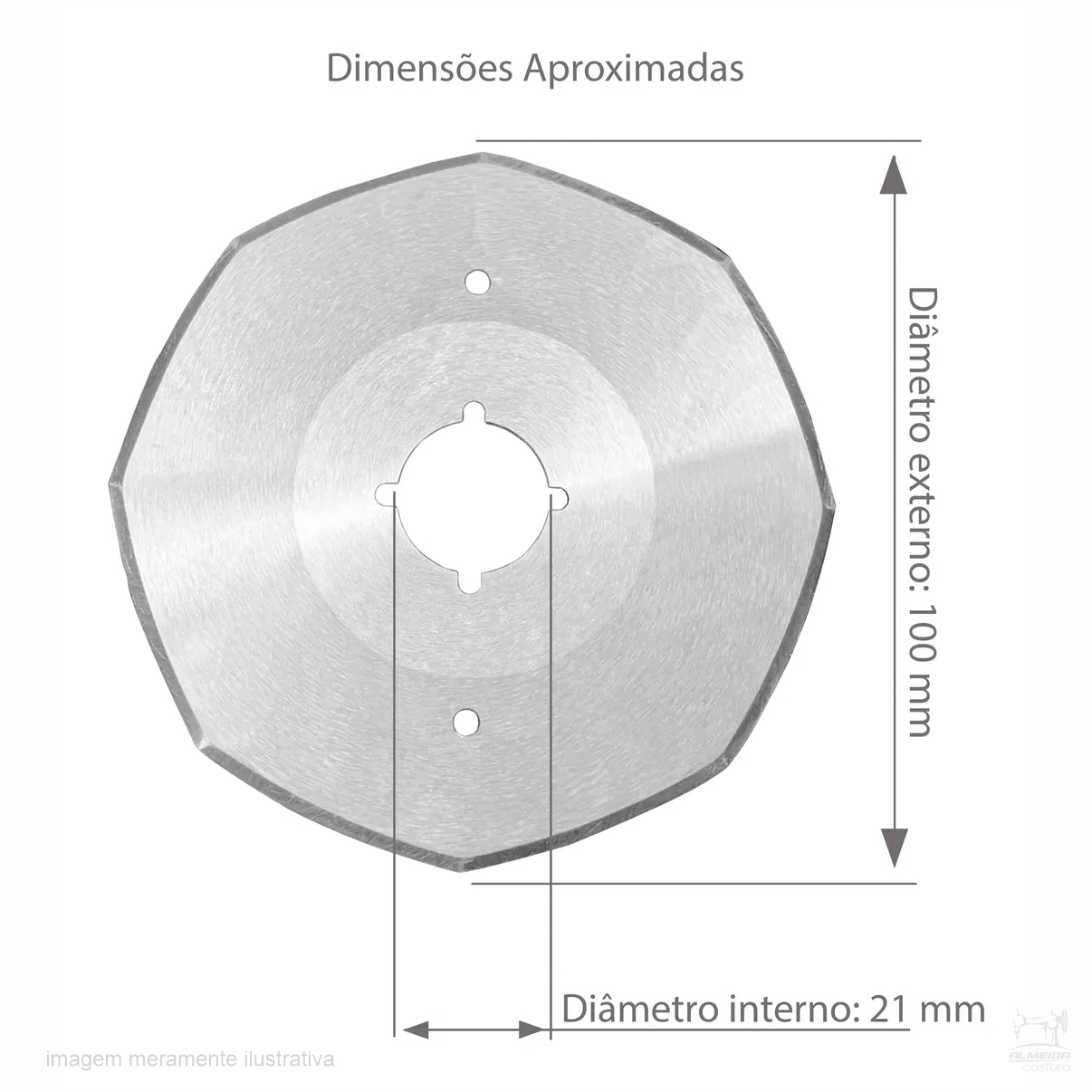

DIÂMETRO INTERNO

Conforme a imagem dimensional fornecida:

Diâmetro interno aproximado: 21 mm

Essa informação é importante para a compatibilidade porque duas lâminas podem possuir o mesmo diâmetro externo e utilizar encaixes diferentes.

Por isso, antes da compra, o cliente deve comparar também o furo/encaixe central do disco antigo.

PARA QUE SERVE?

O disco é a lâmina responsável por realizar diretamente o corte do material na máquina.

Durante o funcionamento, o mecanismo da cortadeira movimenta a lâmina e sua borda entra em contato com o tecido.

É utilizado principalmente em operações de corte de:

• Tecidos
• Malhas
• Forros
• Materiais flexíveis compatíveis

A quantidade de camadas que pode ser cortada depende da capacidade da máquina e do material utilizado.

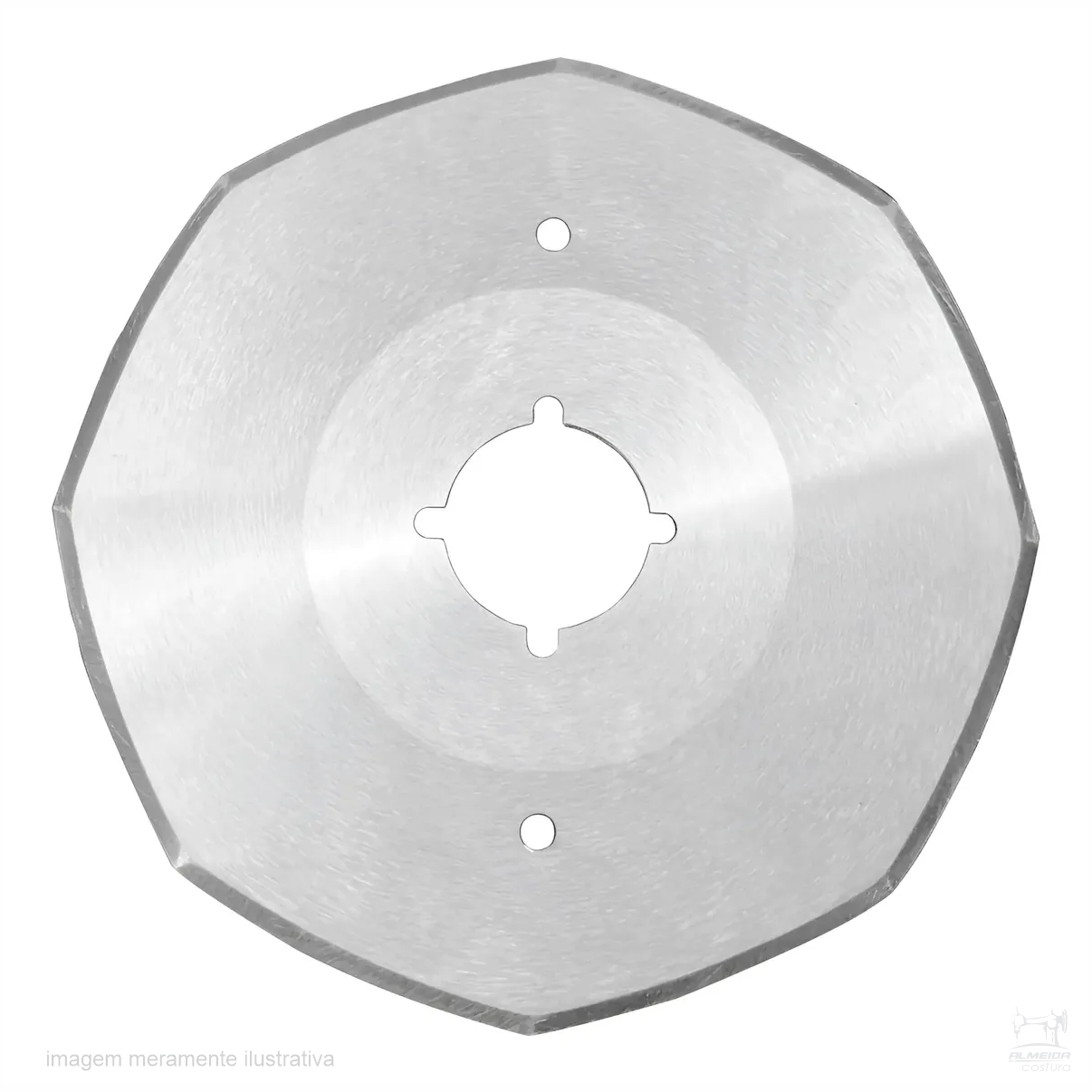

O QUE SIGNIFICA OITAVADO?

O disco apresenta 8 lados, formando um perfil octogonal.

Esse formato deve ser respeitado na reposição.

Um disco:

redondo de 4″

não deve ser considerado automaticamente equivalente a um:

oitavado S-135 de 4″.

Formato, encaixe e sistema de fixação precisam corresponder.

COMPATIBILIDADE

APLICAÇÃO PRINCIPAL

Máquina de corte RC-100

desde que utilize o padrão:

S-135 / 4″ / oitavado / encaixe interno compatível.

MÁQUINAS SIMILARES

Pode ser utilizado em outras máquinas de corte que possuam exatamente o mesmo padrão de:

• Diâmetro externo
• Formato oitavado
• Encaixe interno
• Espessura
• Sistema de fixação

Por isso, a expressão “e similares” não significa compatibilidade universal.

COMO CONFERIR A COMPATIBILIDADE?

Antes da compra, compare:

Referência: S-135
Formato: oitavado
Medida comercial: 4″
Diâmetro externo: aproximadamente 100 mm
Diâmetro interno: aproximadamente 21 mm

As medidas de 100 mm e 21 mm tornam este cadastro muito mais seguro para conferência.

QUANDO SUBSTITUIR?

A troca pode ser necessária quando o disco apresentar:

• Perda persistente do corte
• Borda danificada
• Empenamento
• Trinca
• Oxidação excessiva
• Deformação
• Vibração provocada pela lâmina
• Corte irregular mesmo após manutenção adequada

Problemas de corte também podem estar relacionados a eixo, flange, rolamentos, fixação ou sistema de afiação.

CUIDADOS NA INSTALAÇÃO

Desligue a máquina e retire o plugue da tomada antes da substituição.

Aguarde a parada completa da lâmina.

Evite tocar diretamente na borda cortante.

Compare o disco novo com o antigo.

Confira especialmente:

100 mm externos

21 mm internos

formato oitavado

referência S-135

Instale corretamente no eixo e verifique o sistema de fixação antes de ligar a máquina.

Não utilize lâmina empenada, trincada ou montada com folga.

DESCRIÇÃO COMPLETA

O Disco Oitavado 4″ S-135 Qualidade Taiwan para Máquina de Corte RC-100 e Similares é uma lâmina de reposição utilizada em cortadeiras de tecido compatíveis.

Esta versão apresenta formato oitavado com 8 lados, medida comercial de 4 polegadas, aproximadamente 100 mm de diâmetro externo e 21 mm de diâmetro interno no encaixe central.

A referência S-135 é uma das principais informações para identificação da lâmina e deve ser comparada com o disco utilizado originalmente na máquina.

Sua aplicação principal está relacionada à RC-100, podendo também atender máquinas similares desde que apresentem o mesmo padrão dimensional e sistema de montagem.

Durante o uso, o disco gira e realiza diretamente o corte do tecido ou material flexível. Com o tempo, a lâmina pode perder o fio, sofrer desgaste, oxidação, deformação ou danos que prejudiquem a qualidade do corte.

Antes da substituição, é importante verificar não apenas a medida de 4″, mas também o formato oitavado, o diâmetro externo de aproximadamente 100 mm, o encaixe interno de aproximadamente 21 mm e o sistema de fixação da máquina.

Esta página corresponde especificamente à versão comercializada pela Almeida Costura como Qualidade Taiwan, SKU 0093446.

ITEM INCLUSO

01 Disco de Corte Oitavado 4″ S-135 – Qualidade Taiwan

NÃO ACOMPANHA

Máquina de corte, flange, parafusos, arruelas, trava do disco, eixo, pedra de afiação ou ferramentas.
