PRINCIPAIS BENEFÍCIOS

• Componente do conjunto tensor da linha
• Participa do sistema mecânico de regulagem da tensão
• Trabalha junto ao botão, mola, discos e eixo do tensor
• Indicada para reposição de catraca desgastada, quebrada ou ausente
• Referências encontradas: 41-105, KG05 e 30111006
• Aplicação em diferentes máquinas de costura industriais compatíveis

REFERÊNCIAS E VERIFICAÇÃO

41-105 — CONFIRMADA

A Kansai Special identifica a referência como:

Tension Disc Ratchet

Ela aparece diretamente em conjuntos tensores, ao lado da porca reguladora, molas de tensão, discos e eixo do tensor. O código é utilizado em diferentes séries Kansai, incluindo DPW-1301/1302 e DLR.

30111006 — CONFIRMADA

No manual oficial da Singer 522D, a referência aparece como:

30111006 – Ratchet

São utilizadas várias unidades no conjunto dos tensores da máquina, juntamente com os discos e as molas pesada, média e leve.

KG05 — CONFIRMADA COMO PEÇA DO TENSOR SIRUBA

O Parts List Siruba série 700F posiciona a KG05 dentro dos conjuntos tensores KG. Fornecedor técnico especializado a denomina Tension Washer, enquanto outra base de peças Siruba utiliza a descrição Nut.

Por essa divergência de nomenclatura, o termo mais seguro para a página conjunta é catraca do tensor / componente de regulagem do tensor.

EQUIVALÊNCIA ENTRE AS REFERÊNCIAS

41-105 / KG05 / 30111006

As três referências são comercializadas para a mesma região funcional do conjunto tensor e possuem função semelhante.

“41-105 = KG05 = 30111006, equivalência original confirmada.”

COMPATIBILIDADE

A pesquisa demonstra que essas referências não pertencem exclusivamente a overlocks.

KG05: encontrada na família Siruba 700F, incluindo configurações overlock da série.

30111006: confirmada na Singer 522D / 522K, máquinas interlock/galoneira de base plana.

41-105: utilizada em diferentes máquinas Kansai Special, incluindo séries DPW, DLR e outras máquinas industriais com o mesmo conjunto tensor.

Por isso, eu retiraria “DA OVERLOCK” do título principal. Isso amplia corretamente a identificação sem inventar universalidade.

IDENTIFICAÇÃO TÉCNICA E FISCAL

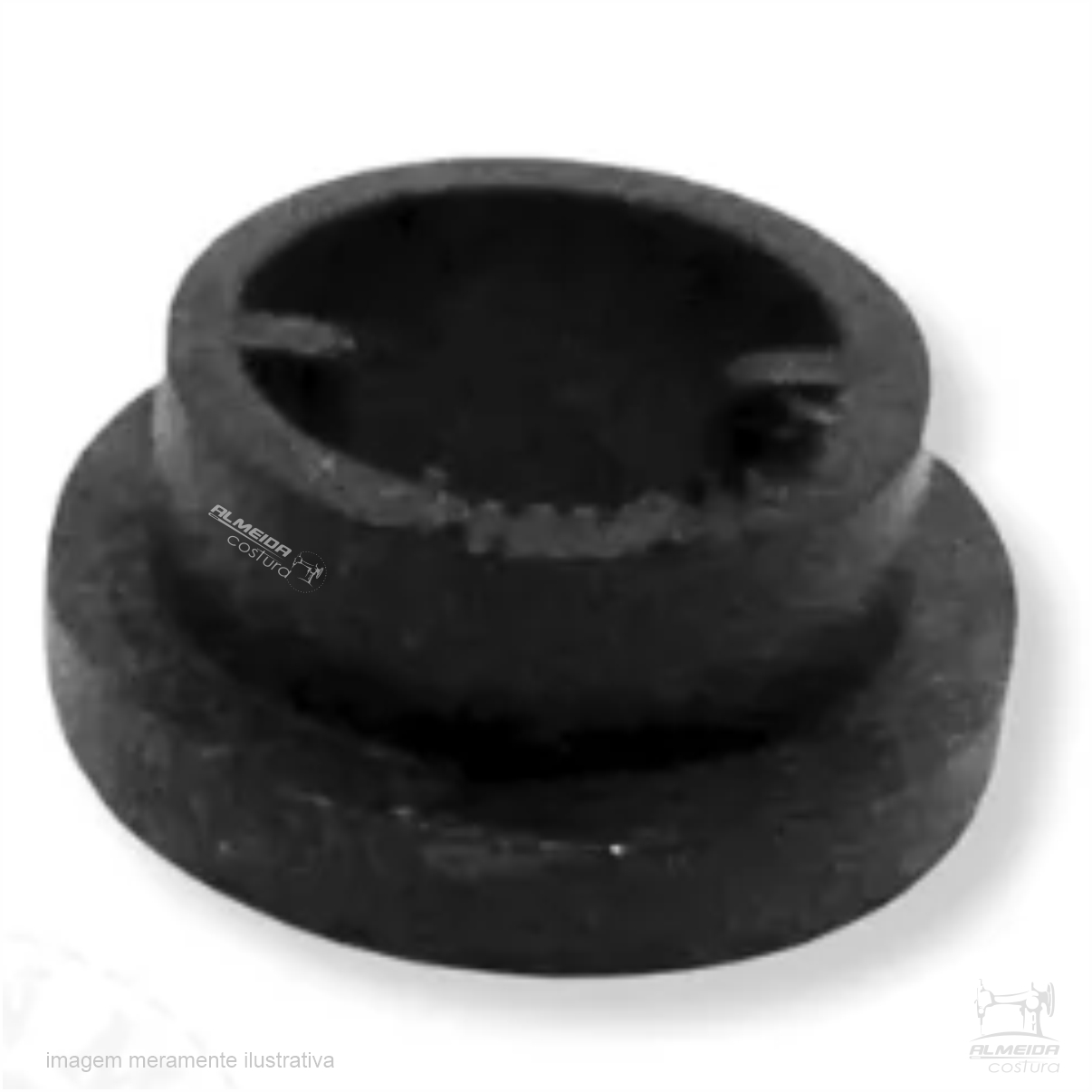

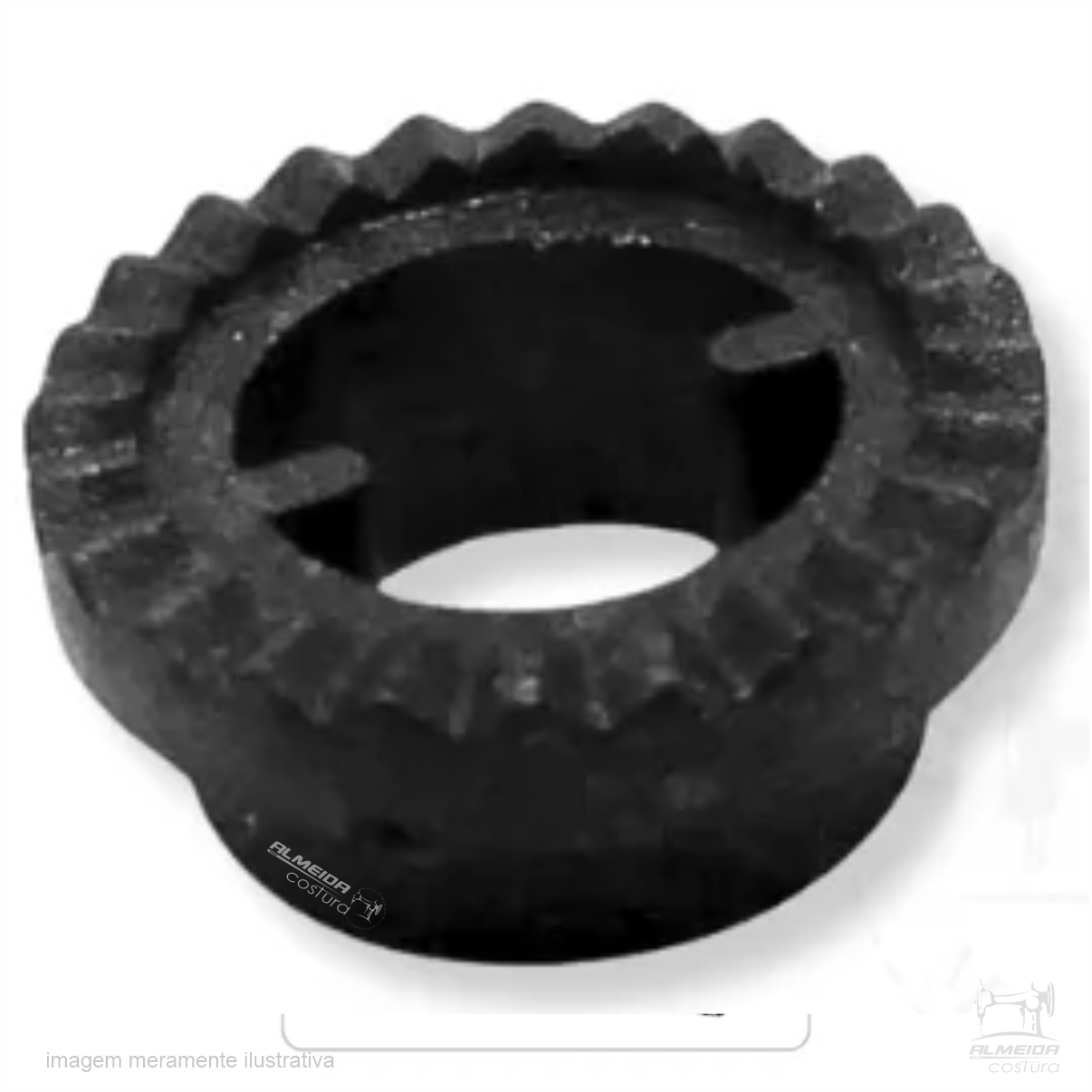

Produto: Catraca do tensor de linha
Tipo: Componente do conjunto tensor
Referências comerciais: 41-105 / KG05 / 30111006
Nome técnico 41-105: Tension Disc Ratchet
Nome técnico 30111006: Ratchet
Aplicação: Máquina de costura industrial
Conjunto: Regulagem da tensão da linha
SKU Almeida Costura: 0014083
GTIN/EAN:
NCM: 84529092

FUNÇÃO DA PEÇA

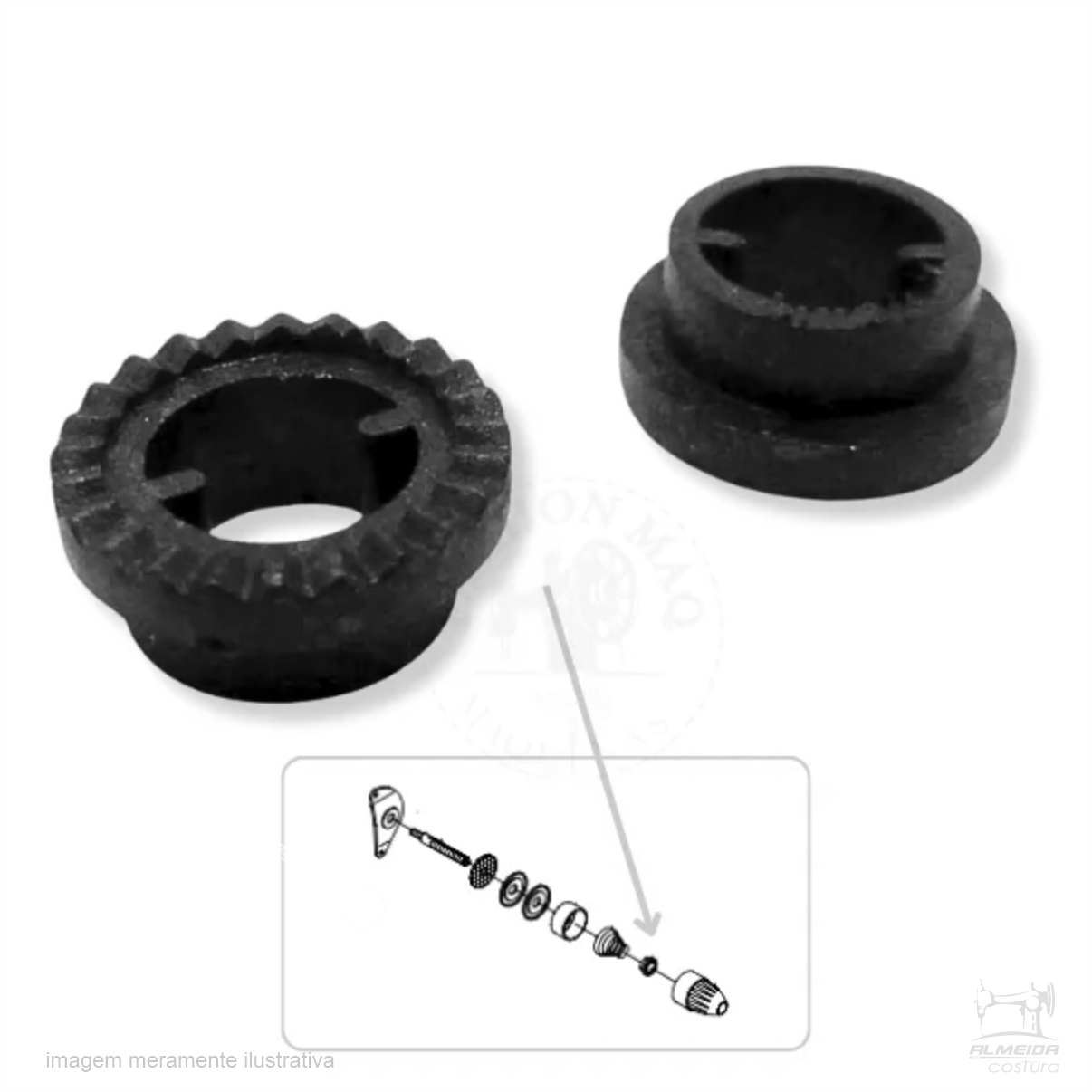

A catraca fica montada no conjunto tensor, junto aos componentes responsáveis pelo controle da tensão da linha.

No conjunto Kansai que utiliza a 41-105, aparecem em sequência funcional:

Porca reguladora – 41-101
Catraca – 41-105
Mola da linha da agulha – 41-701
Mola da linha do looper – 41-702
Capa – 41-107
Discos de tensão – 41-111
Eixo do tensor – 41-172.

Na Singer 522D ocorre uma configuração equivalente: a 30111006 aparece junto a botão, parafuso/eixo, discos e três tipos de mola de tensão.

Isso mostra que a peça participa da regulagem mecânica do conjunto tensor.

Eu evitaria afirmar que ela “trava a mola” de forma isolada, porque sua atuação ocorre como parte de todo o mecanismo de regulagem.

APLICAÇÃO

Indicada para:

Conjunto tensor de linha
Regulagem mecânica do tensor
Reposição da catraca do tensor
Máquinas industriais compatíveis
Overlocks compatíveis com KG05
Interlocks/galoneiras compatíveis com 30111006
Máquinas Kansai que utilizem 41-105

DESCRIÇÃO COMPLETA

A Catraca do Tensor de Linha para Máquina Industrial – 41-105 / KG05 / 30111006 é um componente utilizado no sistema responsável pela regulagem da tensão da linha em determinadas máquinas de costura industriais.

Sua posição é no conjunto tensor, juntamente com componentes como botão ou porca reguladora, mola, discos de tensão e eixo do tensor.

A referência 41-105 possui identificação técnica bastante clara. Parts Lists da Kansai Special denominam a peça Tension Disc Ratchet, ou catraca do conjunto dos discos de tensão. No catálogo DPW-1301/1302, ela aparece imediatamente após a Tension Regulating Nut 41-101 e antes das molas de tensão 41-701 e 41-702.

A referência 30111006 possui confirmação adicional em documentação oficial Singer. No Parts List da Singer 522D, ela é denominada simplesmente Ratchet, sendo utilizada em cinco posições do conjunto de tensão da máquina. No mesmo conjunto aparecem os discos 30128016 e as molas pesada 30127011, média 30127012 e leve 30127013.

Já a KG05 pertence ao conjunto tensor Siruba. O Parts List da série 700F mostra a KG05 repetida nos conjuntos de tensão, juntamente com referências como KG03, KG04F, KG06E, KG07 e KG68.

Há uma pequena divergência de nomenclatura para a KG05. Um distribuidor especializado a chama de Tension Washer, enquanto uma base dedicada a peças Siruba utiliza simplesmente Nut. Essa diferença reforça a vantagem de utilizar na página o nome funcional mais reconhecível pelo cliente: catraca do tensor.

Outro ajuste importante é não limitar a peça somente a máquinas overlock. A 30111006 está documentada na Singer 522D, que é uma máquina interlock/galoneira, enquanto a 41-105 é utilizada em diversas linhas Kansai Special. Portanto, “para máquina industrial” descreve melhor o conjunto de aplicações confirmadas.

OBSERVAÇÃO

Antes da compra, confira:

Referência da peça antiga
Formato da catraca
Diâmetro externo e interno
Encaixe no eixo do tensor
Modelo completo da máquina

Embora 41-105, KG05 e 30111006 sejam comercialmente relacionadas, a equivalência dimensional entre as três ainda não foi confirmada em documentação cruzada de fabricante.
