PRINCIPAIS CARACTERÍSTICAS
- Dente traseiro de transporte
- Referência 15-753
- Forma de pesquisa 15753
- Nome técnico: Rear Feed Dog
- Aplicação em galoneiras industriais Kansai Special
- Componente do sistema de transporte
- Trabalha em diversas configurações com o dente dianteiro 15-723
- Aplicação dependente do modelo, subclasse e bitola da máquina
COMPATIBILIDADE
A referência 15-753 possui aplicação documentada em diferentes máquinas e configurações Kansai Special.
Entre elas:
DVK
- DVK-1702D
- DVK-1702EM
- DVK-1703D
- DVK-1703EM
DWK
- DWK-1802D
- DWK-1803D
- DWK-1804D
Outras aplicações documentadas
Também aparece em determinadas configurações das famílias DVK/V700 identificadas em catálogos de bitolas.
Atenção à bitola
A compatibilidade varia conforme a configuração da máquina.
A referência 15-753 aparece, por exemplo, em conjuntos de bitola como:
3/16″ — aproximadamente 4,8 mm
7/32″ — aproximadamente 5,6 mm
1/4″ — aproximadamente 6,4 mm
Porém, isso não significa que toda máquina nessas bitolas utilize automaticamente a 15-753.
Modelo, número de agulhas, subclasse e conjunto da chapa devem ser considerados.
IDENTIFICAÇÃO
Produto: Dente traseiro de transporte
Nome técnico: Rear Feed Dog
Marca relacionada: Kansai Special
Referência: 15-753
Referência de pesquisa: 15753
Aplicação: Galoneira industrial
Dente dianteiro relacionado: 15-723
GTIN/EAN:
NCM: 8452.90.99
PARA QUE SERVE?
O dente traseiro faz parte do mecanismo responsável pelo avanço do tecido durante a costura.
Durante o funcionamento da máquina, os dentes sobem através das aberturas da chapa da agulha, entram em contato com a parte inferior do material e participam do movimento de transporte.
A referência 15-753 corresponde ao componente traseiro desse conjunto em determinadas configurações Kansai Special.
15-753 E 15-723
Em diversas aplicações documentadas, o conjunto utiliza:
- 15-723 — Dente dianteiro / Front Feed Dog
- 15-753 — Dente traseiro / Rear Feed Dog
São peças diferentes que trabalham em conjunto no mecanismo de transporte.
Por isso, 15-723 não deve ser utilizada como referência alternativa da 15-753.
NÃO CONFUNDIR COM 15-755 E 15-756
A Kansai utiliza diferentes dentes traseiros conforme a configuração da máquina.
Entre as referências encontradas estão:
- 15-753 — Rear Feed Dog
- 15-755 — outro padrão de dente traseiro
- 15-756 — Differential Rear Feed Dog
Por exemplo, algumas configurações de 3,2 mm e 4,0 mm utilizam outros dentes, enquanto a 15-753 aparece em determinadas configurações maiores.
Essa diferença reforça a importância de verificar a bitola e o conjunto instalado.
CHAPA DA AGULHA
A chapa utilizada com a 15-753 também varia conforme a bitola.
Entre os conjuntos documentados aparecem referências como:
14-744
14-754
14-764
14-854
14-864
Essas referências não são alternativas da 15-753. São chapas relacionadas a diferentes configurações de bitola.
QUANDO VERIFICAR A SUBSTITUIÇÃO?
O dente deve ser inspecionado quando houver:
- serrilhas desgastadas;
- dentes quebrados;
- dificuldade de transportar o tecido;
- avanço irregular;
- deformação;
- desgaste por contato com a chapa;
- necessidade excessiva de pressão do calcador para movimentar o material.
Falhas no transporte também podem estar relacionadas ao dente dianteiro, chapa, calcador, regulagem da altura dos dentes ou mecanismo diferencial.
MEDIDAS
Não localizei uma ficha técnica confiável com as medidas físicas da 15-753.
Por isso, eu retiraria do cadastro técnico as medidas atuais de 2 × 3 × 6 cm, pois elas parecem ser dimensões logísticas do WooCommerce e não medidas documentadas da peça.
Se vocês quiserem melhorar a identificação, as medidas físicas mais úteis seriam:
comprimento total
largura total
distância entre os furos
largura da região dentada
MATERIAL
Eu retiraria a informação:
“Metal de alta resistência”
Não porque a peça não seja metálica visualmente, mas porque essa especificação de composição/resistência não foi localizada em documentação técnica do fabricante.
Para o cadastro final, não é necessário informar material sem confirmação.
COMO CONFIRMAR A PEÇA CORRETA?
Antes da compra, confira:
- Referência 15-753
- Modelo completo da máquina
- Subclasse
- Quantidade de agulhas
- Bitola utilizada
- Dente dianteiro instalado
- Chapa da agulha
- Formato e furação da peça antiga
ITEM INCLUSO
01 Dente Traseiro de Transporte – 15-753
Não acompanha dente dianteiro 15-723, chapa da agulha, parafusos ou demais componentes, salvo quando expressamente informado.
DESCRIÇÃO COMPLETA

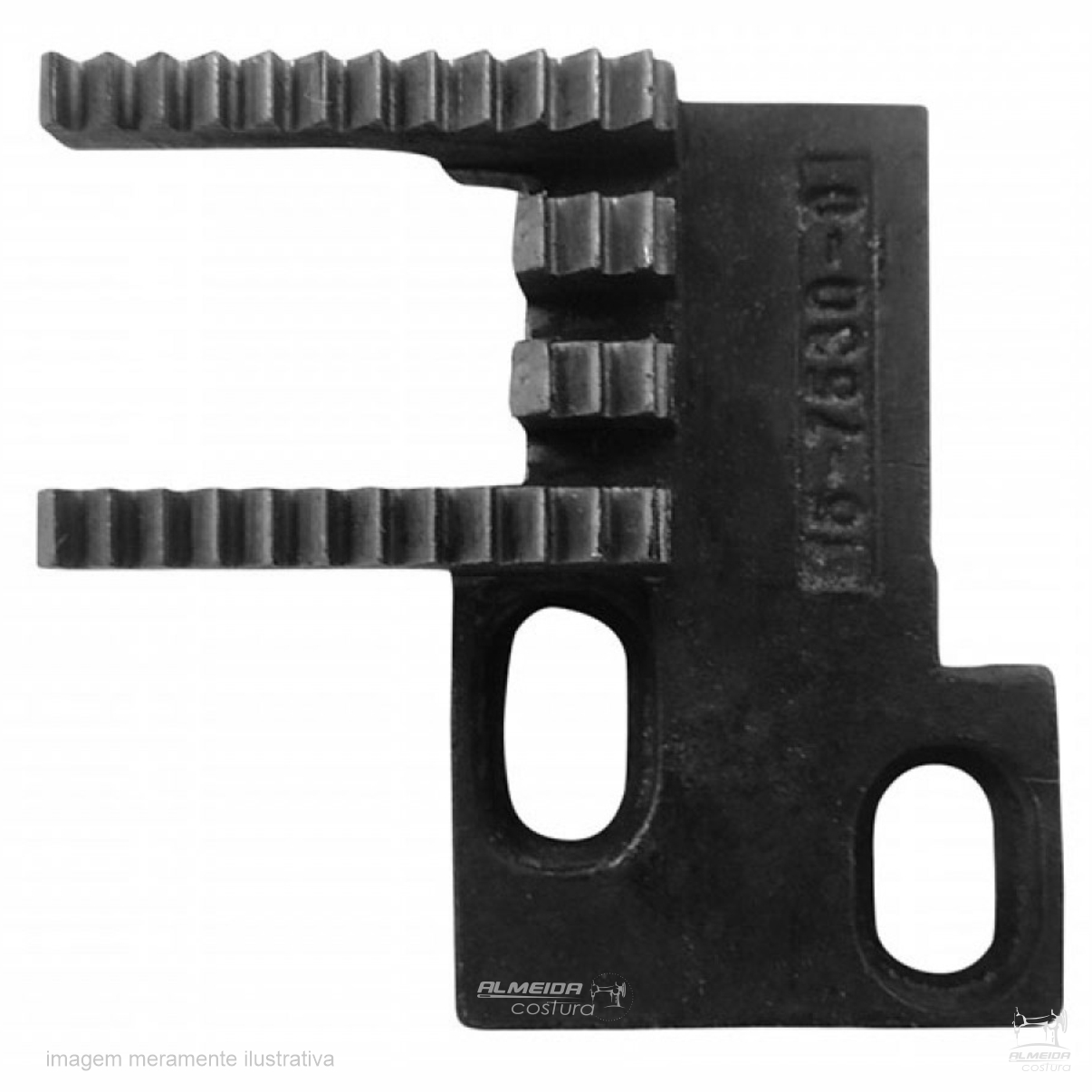

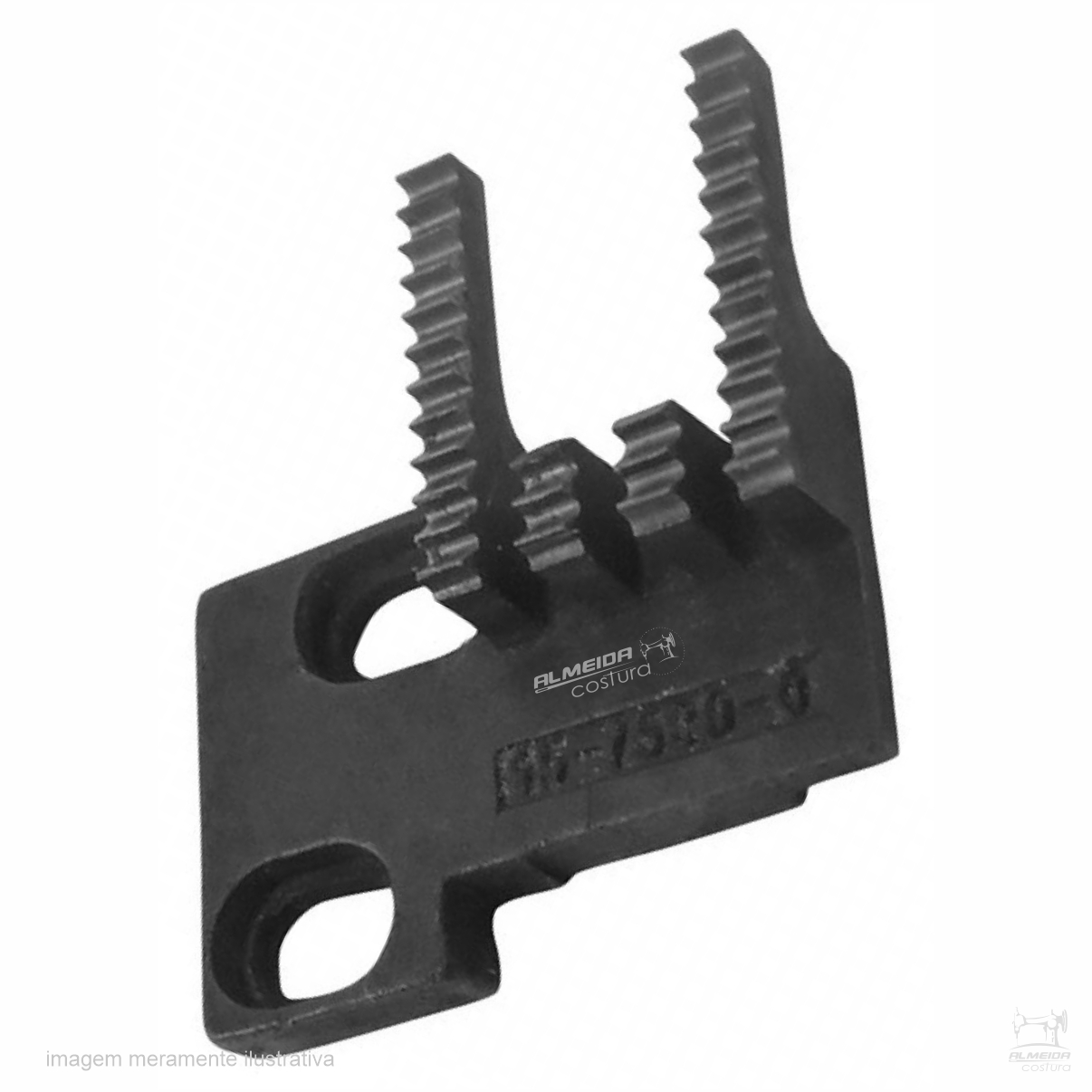

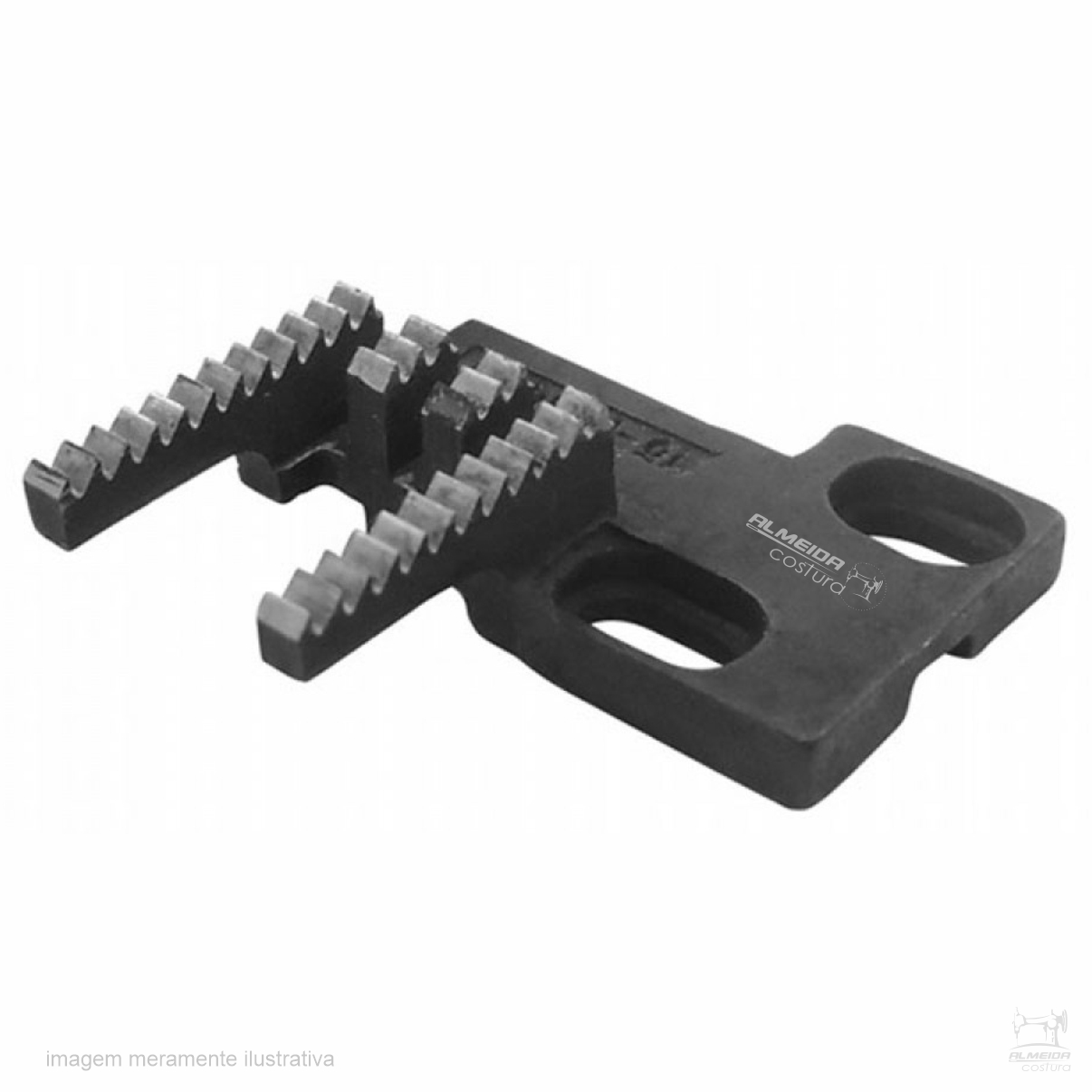

O Dente Traseiro de Transporte Kansai Special 15-753 é uma peça de reposição utilizada no mecanismo de alimentação de máquinas galoneira industriais compatíveis.
Identificada tecnicamente como Rear Feed Dog, a referência 15-753 corresponde ao dente traseiro do sistema de transporte e trabalha, em diversas configurações, juntamente com o dente dianteiro 15-723.
A peça possui aplicação documentada em máquinas das famílias DVK, DWK e V700, além de configurações como W8003D e W8103D.
Sua utilização depende da configuração da máquina. Catálogos técnicos mostram a 15-753 em diferentes conjuntos de bitola, incluindo 3/16″ (4,8 mm), 7/32″ (5,6 mm) e 1/4″ (6,4 mm).
Existem, porém, outras referências de dentes traseiros utilizadas nas mesmas famílias de máquinas, como 15-755 e 15-756. Por isso, apenas informar “Kansai DVK, DWK ou V700” não é suficiente para garantir a aplicação correta.
Antes da substituição, confirme o modelo completo, bitola, número de agulhas, referência do dente antigo e conjunto da chapa da agulha.
