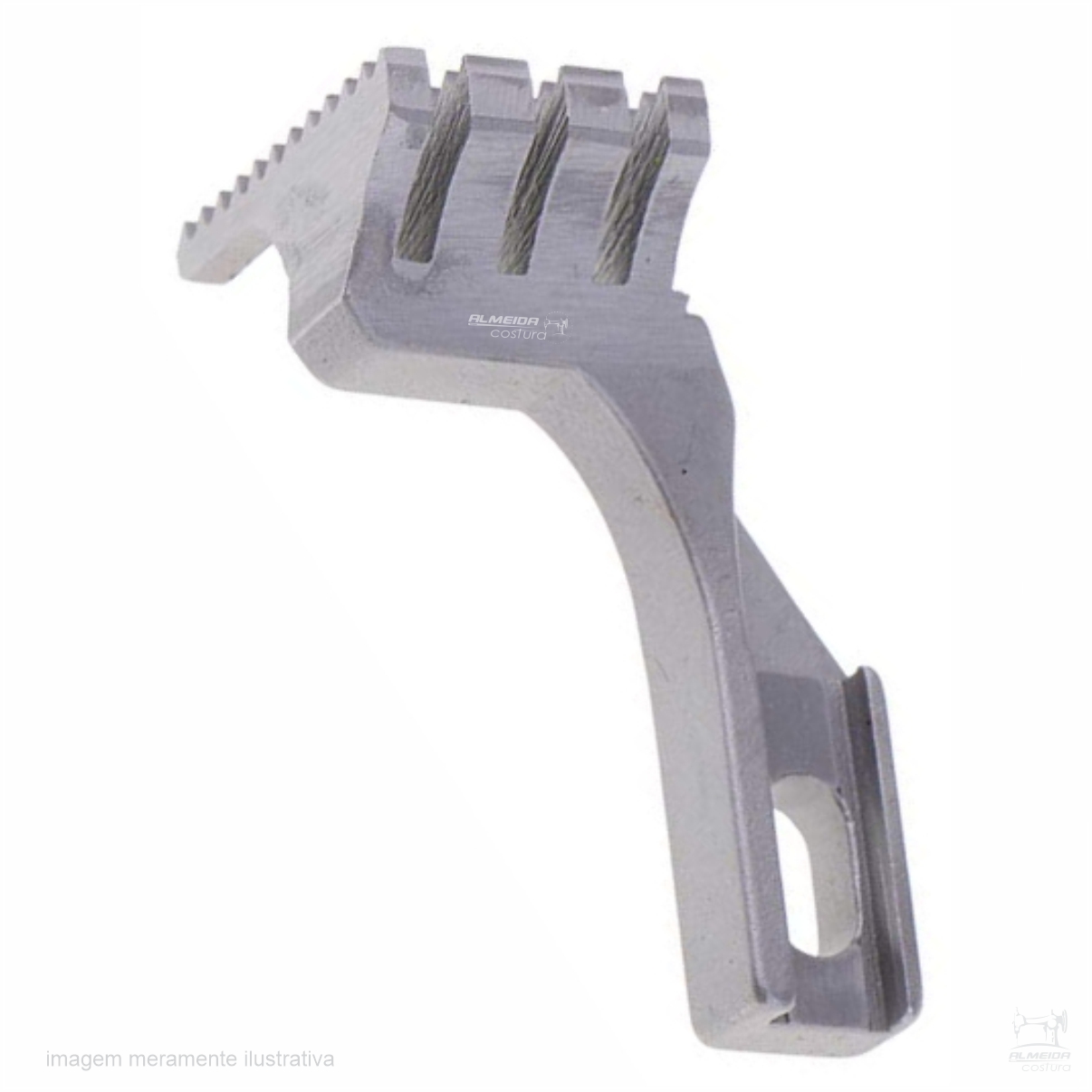

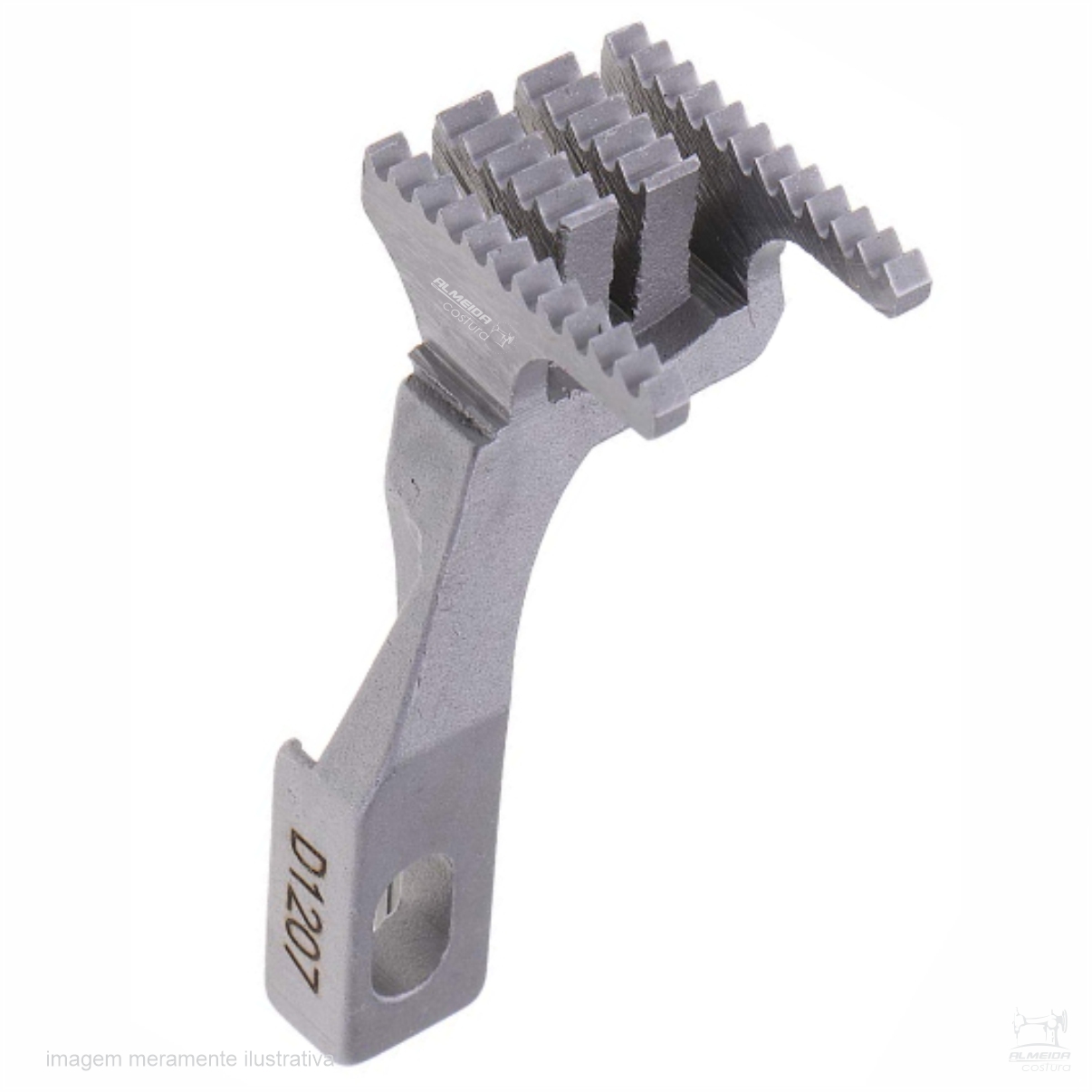

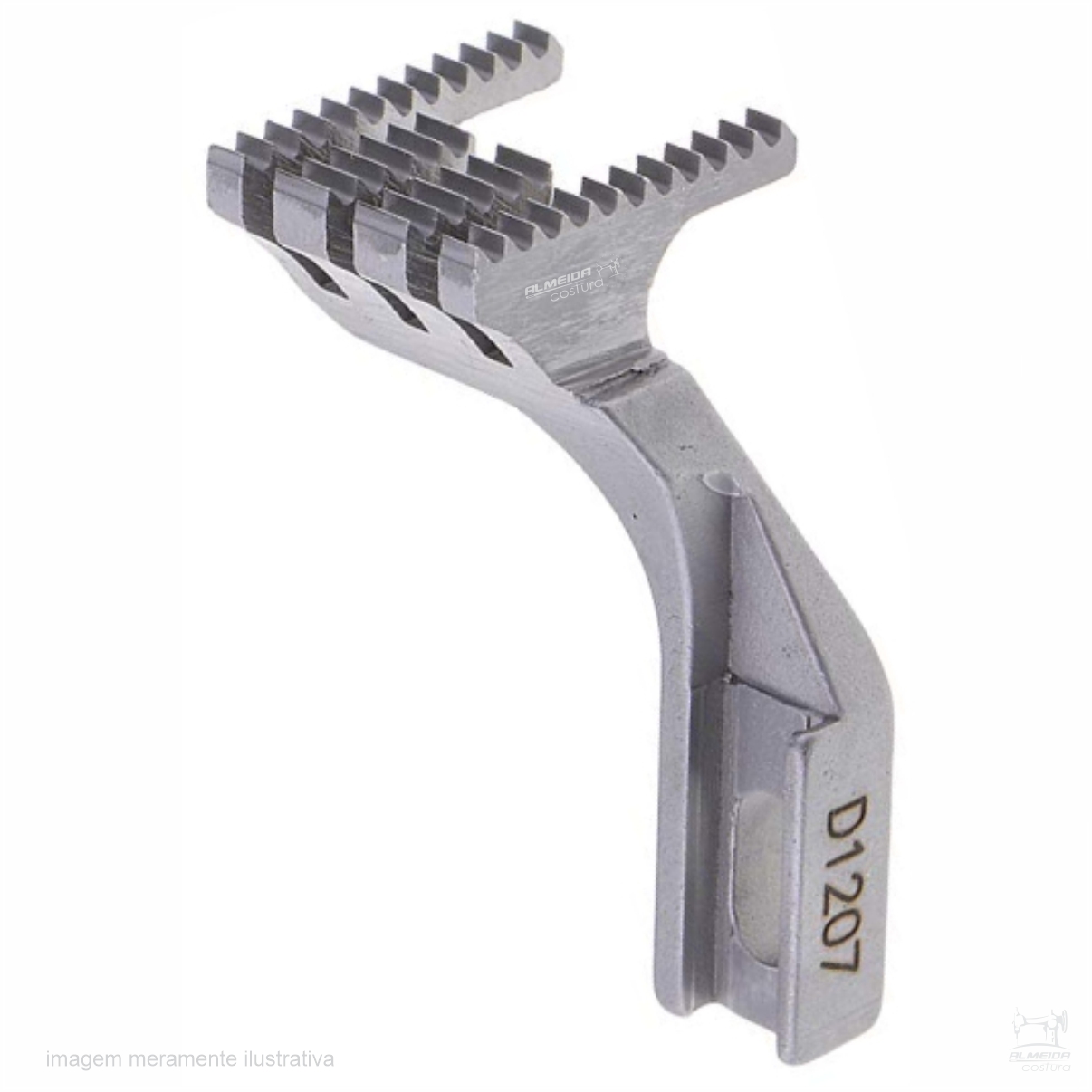

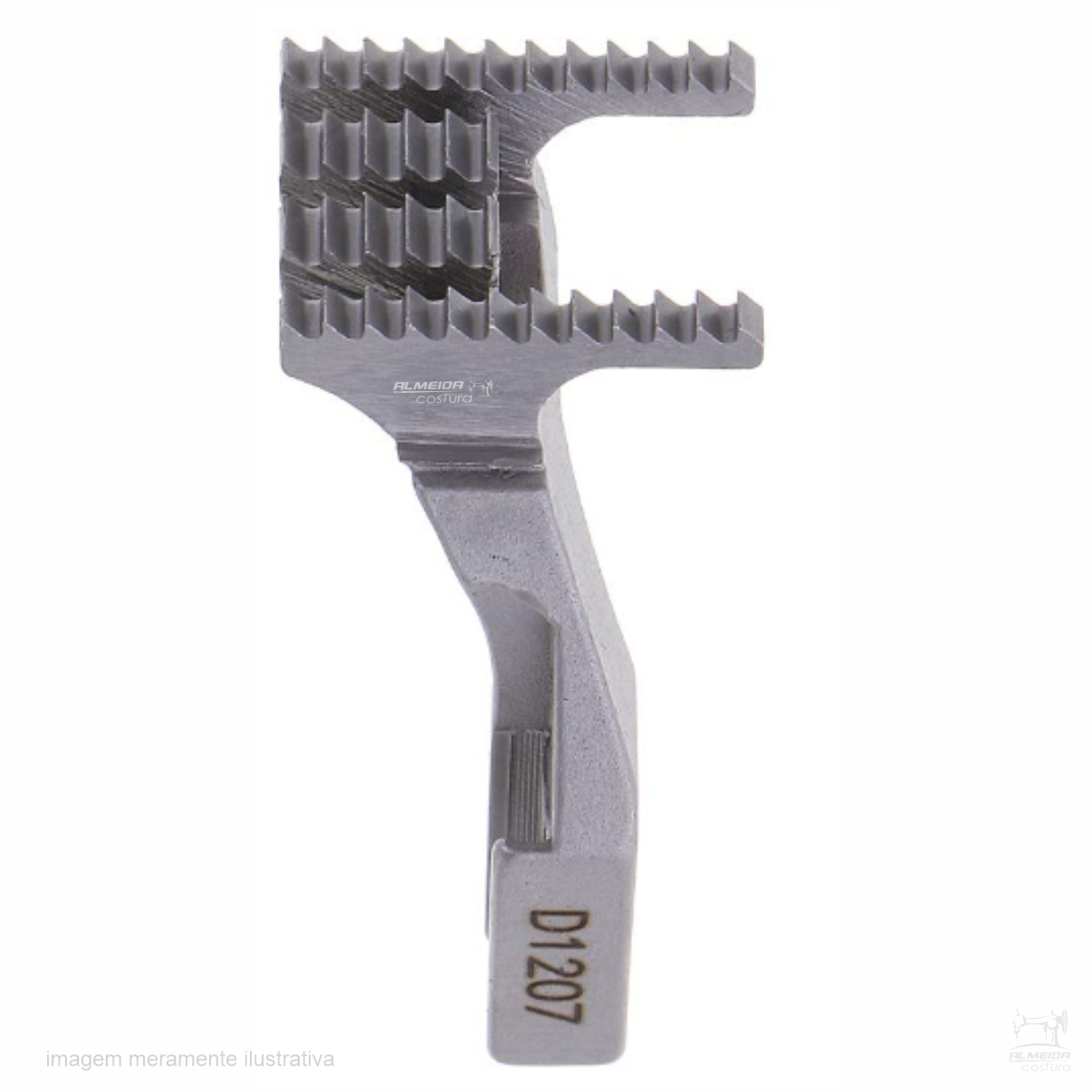

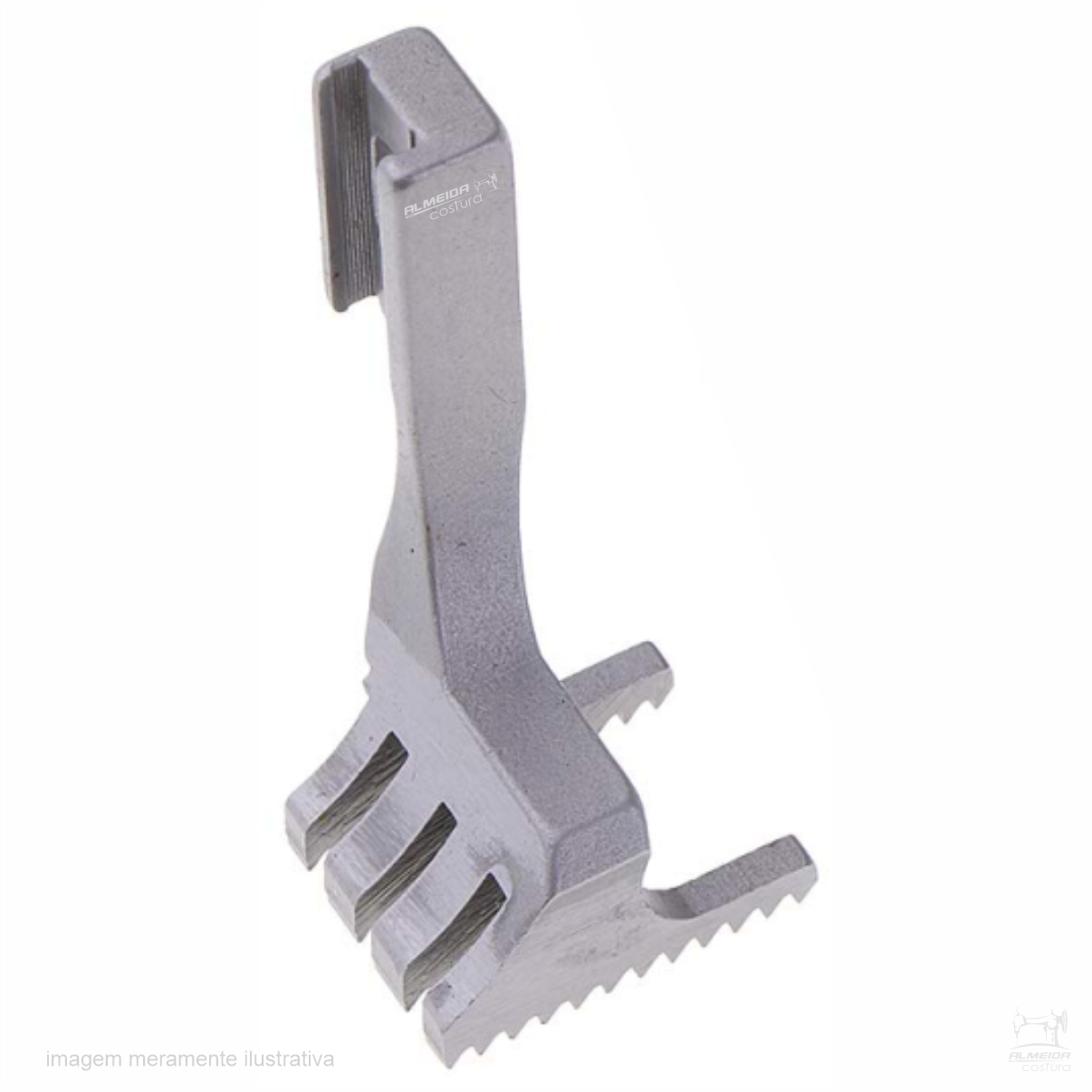

PRINCIPAIS CARACTERÍSTICAS

• Referência: D1207
• Tipo: Dente transportador principal
• Nome técnico: Main Feed Dog
• Nome comercial relacionado: Dente traseiro
• Aplicação: Galoneira / interlock industrial
• Família relacionada: Siruba F007
• Utilizado no sistema de transporte do tecido
• Trabalha em conjunto com o dente diferencial
• Compatibilidade depende da subclasse e configuração da máquina

IDENTIFICAÇÃO

Produto: Dente transportador
Marca relacionada: Siruba
Referência: D1207
Nome técnico: Main Feed Dog
Nome comercial: Dente principal / dente traseiro
Tipo de máquina: Galoneira / interlock industrial
Série relacionada: F007
NCM: 8452.90.99
GTIN/EAN:

MEDIDAS DE REFERÊNCIA

Conforme a imagem de identificação apresentada:

Comprimento aproximado: 44 mm

Altura máxima aproximada: 22 mm

Peso indicado: aproximadamente 13,1 g

Essas informações devem ser utilizadas como medidas de referência para comparação da peça, não como tolerâncias oficiais de fabricação.

PARA QUE SERVE?

A D1207 participa diretamente do sistema de transporte do tecido da galoneira.

Durante a costura, o dente transportador sobe através das aberturas da chapa da agulha, entra em contato com o material e realiza seu deslocamento conforme o movimento do mecanismo de transporte.

Na máquina, trabalha em conjunto com componentes como:

• Dente diferencial
• Chapa da agulha
• Calcador
• Porta-agulhas
• Agulhas
• Mecanismo de transporte

O correto relacionamento dessas peças influencia o avanço do material durante a costura.

DENTE PRINCIPAL E DENTE DIFERENCIAL

Nas configurações Siruba F007 em que a D1207 é utilizada, ela aparece tecnicamente como:

D1207 – Main Feed Dog

Em diversas dessas configurações, o outro componente do transporte aparece como:

H1259 – Differential Feed Dog

Portanto, são peças diferentes.

D1207

Dente transportador principal.

H1259

Dente transportador diferencial.

Não devem ser confundidos mesmo quando trabalham juntos no mesmo conjunto.

POR QUE TAMBÉM É CHAMADO DE DENTE TRASEIRO?

No mercado de reposição, a D1207 também pode ser encontrada como:

Rear Feed Dog

ou

Dente Traseiro

Essa denominação está relacionada à sua posição no conjunto de transporte em comparação ao dente diferencial.

Para identificação técnica, entretanto, o nome mais adequado é:

Dente Transportador Principal / Main Feed Dog

Por isso, manter “traseiro” como termo secundário ajuda o cliente a localizar a peça sem substituir a nomenclatura técnica.

COMPATIBILIDADE SIRUBA F007

A referência D1207 está documentada em diferentes configurações da família Siruba F007.

Entre as aplicações documentadas estão configurações das séries:

• F007E
• F007D
• F007J

e diferentes subclasses dentro dessas famílias.

A referência também aparece em configurações como F007E-W122, F007E-W123 e F007E-W922, conforme bitola e especificação da máquina.

IMPORTANTE SOBRE A COMPATIBILIDADE

Nem toda máquina F007 utiliza obrigatoriamente a D1207.

A família F007 possui diversas subclasses e configurações de costura.

Dependendo da versão, podem existir outros dentes principais, como:

• D1206
• D1215
• D1216
• D5207
• D2222
• Outras referências específicas

Antes da compra, confira sempre o modelo completo e a subclasse da máquina.

D1207 NÃO É EXCLUSIVA DE 6,4 MM

A referência D1207 aparece em configurações diferentes de bitola.

Por exemplo, existem conjuntos em que a D1207 trabalha tanto com:

3 agulhas × 5,6 mm

quanto com:

3 agulhas × 6,4 mm

Nessas situações, podem mudar componentes como:

• Porta-agulhas
• Chapa da agulha
• Calcador

enquanto o dente principal D1207 permanece o mesmo.

Por esse motivo, não recomendamos cadastrar a D1207 como “dente 6,4 mm” isoladamente.

REFERÊNCIA D1207K

Na base de peças Siruba, a referência:

D1207K

aparece com indicação:

Change to D1207

Portanto, para pesquisa e identificação, pode ser utilizada a relação:

D1207K → D1207

Essa informação é útil para máquinas ou catálogos antigos.

NÃO CONFUNDIR COM D1207B, D1207P E D1207Q

A Siruba também possui outras referências com a mesma raiz:

• D1207B
• D1207P
• D1207Q
• D1207P-X1
• D1207Q-X1

Essas referências devem ser consideradas variações próprias.

Não recomendamos tratá-las automaticamente como substitutas da D1207 apenas porque compartilham a mesma numeração-base.

Em especial, D1207P e D1207Q aparecem associadas a configurações mais recentes da família F007K/F007K.D.

COMO CONFIRMAR A PEÇA CORRETA?

Antes da compra, confira:

Referência: D1207
Marca da máquina: Siruba
Modelo completo: F007 + subclasse
Formato do dente
Pontos de fixação
Posição das carreiras dentadas
Chapa utilizada
Dente diferencial correspondente

Quando possível, compare diretamente com a peça retirada da máquina.

RELAÇÃO COM A BITOLA

A D1207 faz parte de um conjunto de componentes que precisam trabalhar de forma compatível.

Uma configuração de bitola pode incluir:

• Porta-agulhas
• Chapa da agulha
• Dente principal
• Dente diferencial
• Calcador
• Spreader, conforme a operação

Por isso, alterar somente o dente não significa alterar corretamente a bitola da galoneira.

QUANDO SUBSTITUIR?

A substituição pode ser necessária quando houver:

• Dentes desgastados
• Dentes quebrados
• Desgaste irregular
• Peça deformada
• Danos provocados por contato com outras peças
• Rosca ou ponto de fixação danificado
• Transporte inadequado relacionado ao desgaste do componente

Problemas de transporte também podem estar relacionados à regulagem ou a outras peças da máquina.

PROBLEMAS DE TRANSPORTE

Caso a máquina apresente dificuldade para transportar o tecido, também devem ser avaliados:

• Altura dos dentes
• Dente diferencial
• Pressão do calcador
• Regulagem do diferencial
• Chapa da agulha
• Sincronismo do transporte
• Desgaste do calcador
• Fixação dos dentes

A simples troca da D1207 não resolve necessariamente todos os problemas de transporte.

INSTALAÇÃO E REGULAGEM

Após a instalação, é necessário verificar:

• Altura do dente em relação à chapa
• Livre movimentação do conjunto
• Alinhamento com as aberturas da chapa
• Sincronismo do transporte
• Relação com o dente diferencial
• Ausência de contato indevido

Quando necessário, a substituição e regulagem devem ser realizadas por mecânico especializado em máquinas industriais.

DESCRIÇÃO COMPLETA

O Dente Transportador Principal Siruba D1207 é um componente utilizado no mecanismo de transporte de máquinas galoneiras/interlock da família Siruba F007 em configurações compatíveis.

Tecnicamente denominado Main Feed Dog, é responsável pelo transporte principal do material durante o ciclo de costura e trabalha em conjunto com o dente diferencial e os demais componentes da bitola.

A peça também é conhecida comercialmente como dente traseiro, nomenclatura utilizada no mercado de reposição para diferenciar sua posição do dente diferencial.

A D1207 aparece em diferentes configurações das famílias F007E, F007D e F007J, mas a série F007 possui várias subclasses que podem utilizar referências diferentes. Portanto, a compatibilidade deve ser confirmada pelo modelo completo da máquina e pelo Parts List correspondente.

A referência não é exclusiva de uma única largura de bitola. Existem configurações documentadas nas quais a D1207 é utilizada tanto em conjuntos de 3×5,6 mm quanto de 3×6,4 mm.

Também existe relação documentada entre a referência antiga D1207K e a D1207, enquanto referências como D1207B, D1207P e D1207Q devem ser consideradas peças distintas até confirmação específica.

Conforme a imagem de identificação apresentada, a peça possui aproximadamente 44 mm de comprimento, 22 mm de altura máxima e peso indicado de 13,1 g.

Antes da compra, compare a referência, formato e aplicação com o componente existente na máquina.

ITEM INCLUSO

01 Dente Transportador Principal / Traseiro D1207

NÃO ACOMPANHA

• Dente diferencial
• Chapa da agulha
• Calcador
• Porta-agulhas
• Agulhas
• Parafusos adicionais
• Máquina de costura
• Serviço de instalação ou regulagem
