PRINCIPAIS CARACTERÍSTICAS

• Referência: H1259
• Tipo: Dente transportador diferencial
• Nome técnico: Differential Feed Dog
• Nome comercial: Dente dianteiro
• Aplicação: Galoneira / interlock industrial
• Família relacionada: Siruba F007
• Participa do sistema de transporte diferencial
• Trabalha em conjunto com o dente principal
• Compatibilidade depende da subclasse e configuração da máquina

IDENTIFICAÇÃO

Produto: Dente transportador diferencial
Marca relacionada: Siruba
Referência: H1259
Nome técnico: Differential Feed Dog
Nome comercial: Dente dianteiro
Tipo de máquina: Galoneira / interlock industrial
Série relacionada: F007
NCM: 8452.90.99
GTIN/EAN:

MEDIDAS DE REFERÊNCIA

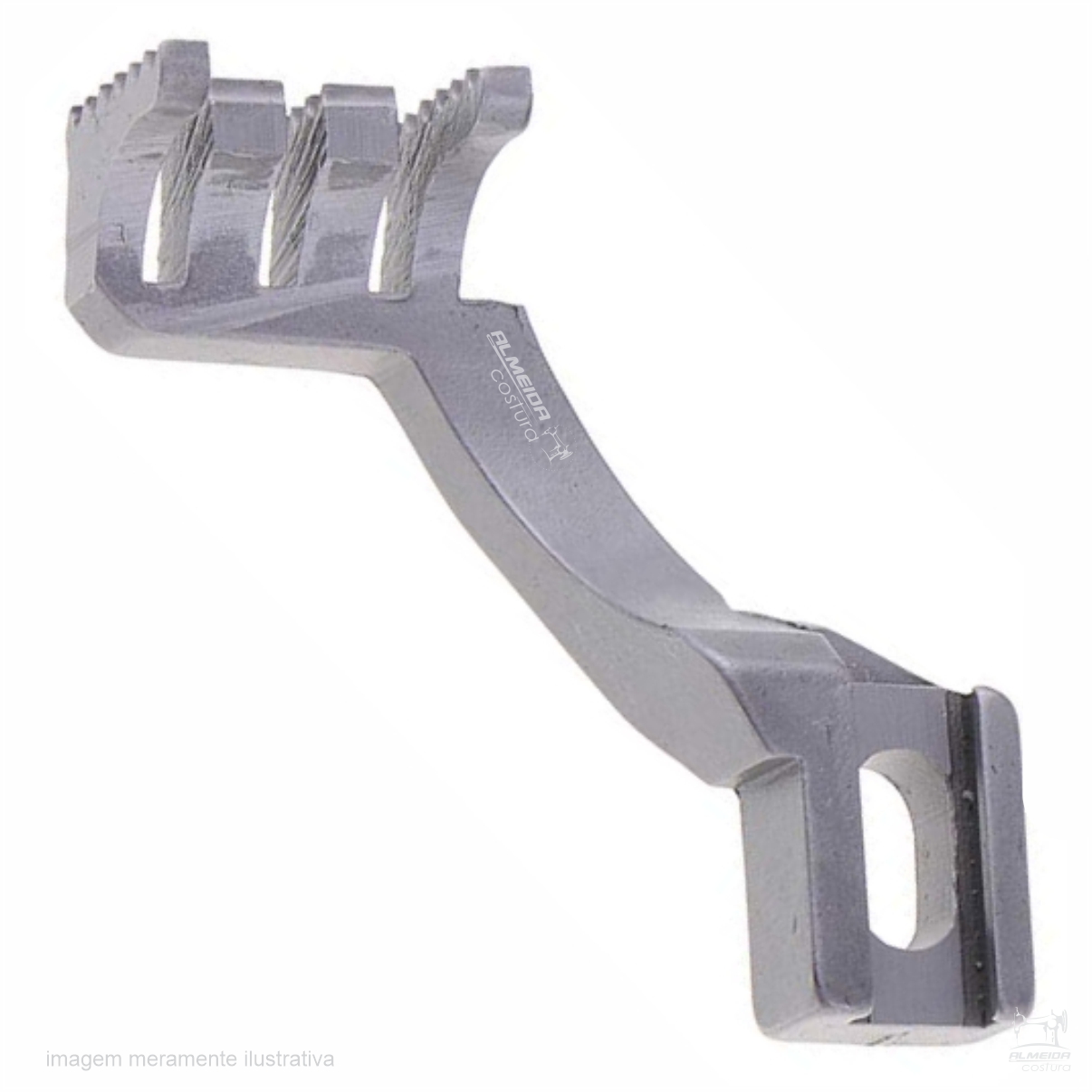

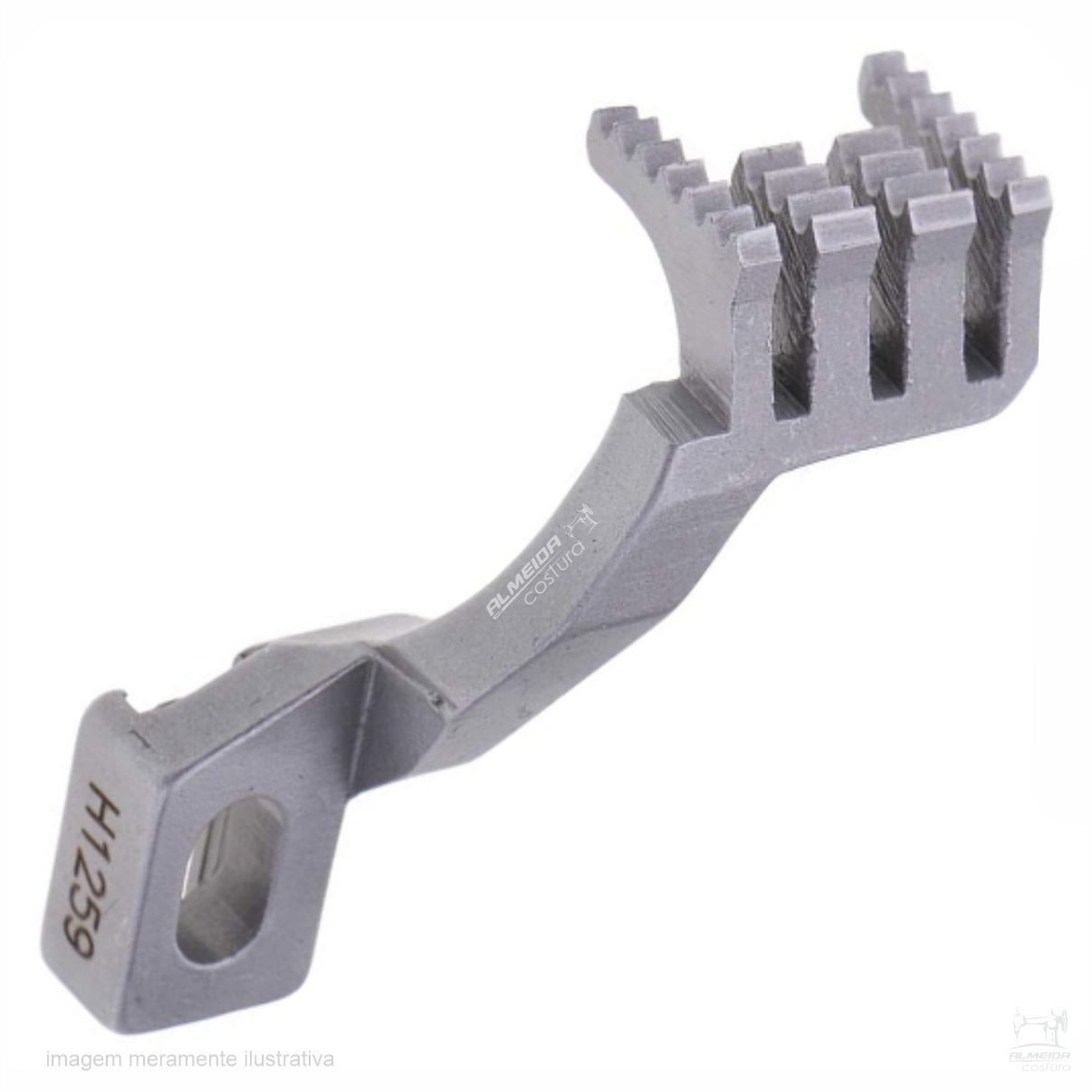

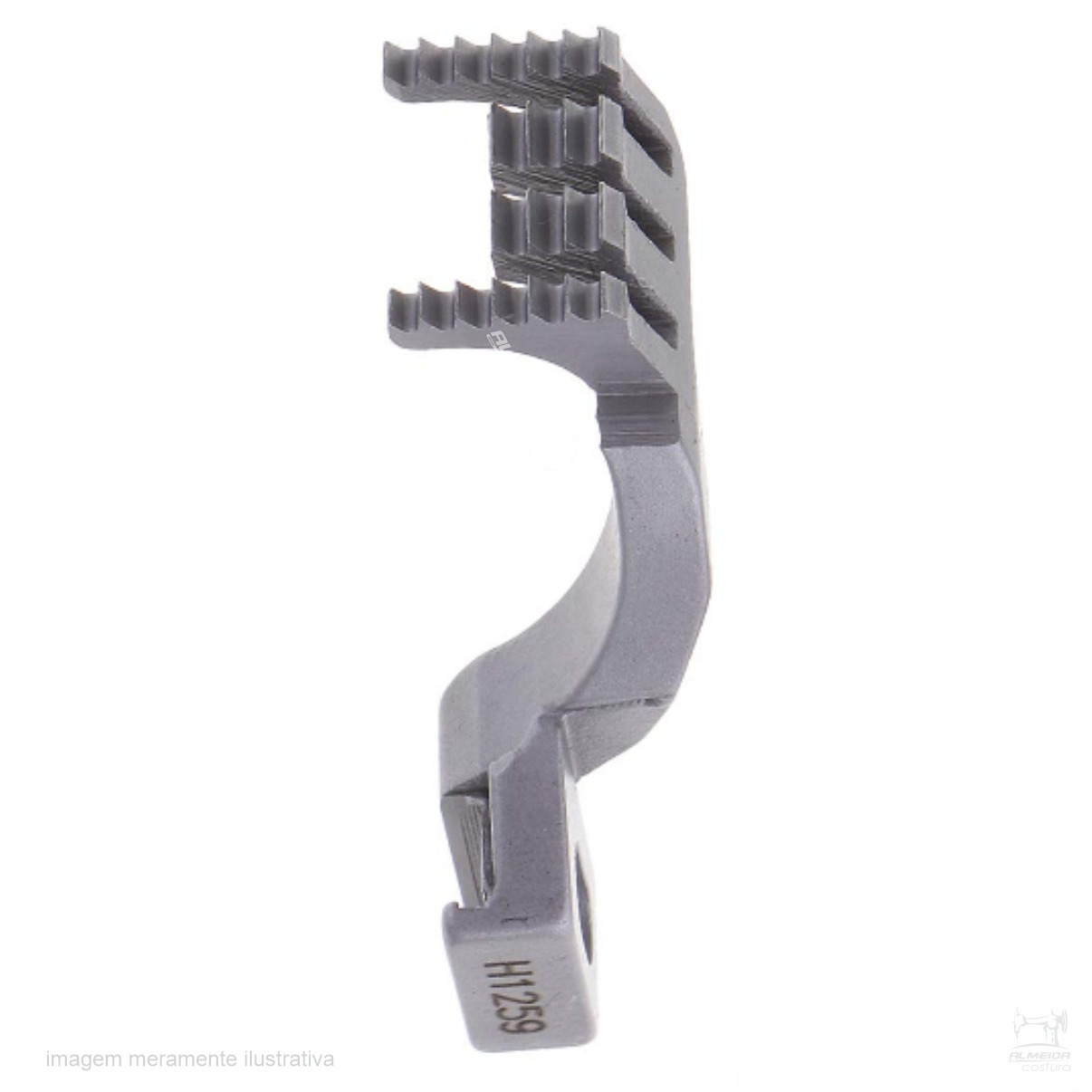

Conforme a imagem apresentada:

Comprimento aproximado: 49 mm

Altura máxima aproximada: 16 mm

Peso indicado: aproximadamente 10,1 g

As medidas servem como referência para comparação da peça e podem apresentar pequenas variações de medição.

PARA QUE SERVE?

A H1259 participa do transporte diferencial do tecido.

Nas máquinas galoneiras, o sistema diferencial utiliza movimentos coordenados entre diferentes dentes transportadores para controlar a forma como o material avança sob o calcador.

A H1259 trabalha em conjunto com componentes como:

• Dente transportador principal
• Chapa da agulha
• Calcador
• Mecanismo diferencial
• Agulhas
• Demais componentes do sistema de transporte

DENTE DIFERENCIAL E DENTE PRINCIPAL

São componentes diferentes.

H1259

Differential Feed Dog

Dente transportador diferencial, conhecido comercialmente como dente dianteiro.

D1207 / D1207P

Main Feed Dog

Dente transportador principal, conhecido comercialmente como dente traseiro.

Os dois trabalham de forma coordenada em configurações compatíveis da série F007.

POR QUE É CHAMADO DE DENTE DIANTEIRO?

No mercado de peças para galoneiras, é comum diferenciar os componentes pela posição:

H1259 → dianteiro

D1207 → traseiro

Tecnicamente, porém, a nomenclatura mais precisa é:

H1259 → dente diferencial

D1207 → dente principal

Por isso, manter “dianteiro” no título ajuda na pesquisa do cliente, enquanto “diferencial” melhora a precisão técnica.

COMPATIBILIDADE SIRUBA F007

A H1259 aparece documentada em diferentes configurações da família Siruba F007.

Entre as séries relacionadas estão:

• F007J
• F007JD
• F007K
• F007KD
• Outras subclasses da família F007 que utilizem H1259

A aplicação deve ser confirmada pela subclasse completa da máquina.

EXEMPLOS DE CONFIGURAÇÕES

Em documentação da família F007J, a H1259 aparece junto ao dente principal:

D1207 + H1259

Em diferentes configurações da F007K, pode aparecer:

D1207P + H1259

Isso demonstra que a referência do dente principal pode variar conforme a geração e a subclasse, mesmo quando o dente diferencial continua sendo H1259.

NÃO É COMPATÍVEL COM TODA F007

A família F007 possui várias configurações de transporte.

Existem outros dentes diferenciais, como:

• H1258
• H1257
• H5259
• H5359
• H6259
• H2267
• H2268
• Outras referências

Portanto, não considerar a H1259 universal para toda máquina F007.

H1259 E H1258

São peças diferentes.

Nos quadros de bitola Siruba, é comum encontrar:

D1206 + H1258

e

D1207 + H1259

conforme a configuração utilizada.

A escolha deve ser realizada pela referência correta do Parts List, e não somente pela aparência da peça.

VARIAÇÕES DA REFERÊNCIA

A base Siruba também apresenta referências como:

• H1259-X1
• H1259-Y1
• H1259B
• H1259B-Y1
• H1259K
• H1259K-X1
• H1259Q
• H1259Q-X1

Essas referências não devem ser consideradas automaticamente equivalentes à H1259 padrão.

Diferentemente da situação encontrada com a D1207K, a tabela apresentada não indica que H1259K deve ser substituída diretamente por H1259.

Por isso, cada variação deve ser conferida individualmente.

H1259Q

A H1259Q aparece em configurações específicas da família F007K/F007KD.

Ela é uma referência própria e não deve ser cadastrada simplesmente como outra maneira de escrever H1259.

Antes da substituição, confira exatamente o código da peça utilizada pela máquina.

TRANSPORTE DIFERENCIAL

O sistema de transporte diferencial permite alterar a relação de avanço entre os dentes da máquina.

Essa regulagem é especialmente importante em operações com materiais que podem:

• Esticar
• Franzir
• Ondular
• Alimentar de forma irregular

O dente H1259 faz parte desse mecanismo, mas o resultado final também depende da regulagem da máquina, pressão do calcador e demais componentes.

PROBLEMAS DE TRANSPORTE

Quando a máquina apresenta alimentação irregular, devem ser avaliados:

• H1259
• Dente principal
• Altura dos dentes
• Regulagem diferencial
• Sincronismo do transporte
• Chapa da agulha
• Pressão do calcador
• Desgaste dos dentes
• Folgas do mecanismo

A troca do H1259 não resolve necessariamente todos os problemas relacionados ao transporte.

QUANDO SUBSTITUIR?

A substituição pode ser necessária quando houver:

• Dentes desgastados
• Dentes quebrados
• Desgaste desigual
• Deformação
• Danos nos pontos de fixação
• Contato indevido com outras peças
• Perda de eficiência no transporte causada pelo desgaste da peça

COMO CONFIRMAR A COMPATIBILIDADE?

Antes da compra, confira:

Referência: H1259
Marca da máquina: Siruba
Modelo: F007
Subclasse completa
Formato da peça
Pontos de fixação
Chapa utilizada
Dente principal correspondente

Quando possível, compare com a peça retirada da máquina.

INSTALAÇÃO E REGULAGEM

Após a instalação, devem ser verificados:

• Altura do dente em relação à chapa
• Curso do transporte
• Sincronismo
• Relação com o dente principal
• Movimento do diferencial
• Alinhamento nas aberturas da chapa
• Ausência de contatos indevidos

Quando necessário, a instalação e a regulagem devem ser realizadas por mecânico especializado.

DESCRIÇÃO COMPLETA

O Dente Diferencial Dianteiro Siruba H1259 é um componente do mecanismo de transporte utilizado em máquinas galoneiras/interlock Siruba da família F007 em configurações compatíveis.

Tecnicamente identificado como Differential Feed Dog, sua função é participar do transporte diferencial do tecido, trabalhando de forma coordenada com o dente transportador principal.

No mercado brasileiro, a peça é também conhecida como dente dianteiro, enquanto o dente principal costuma ser denominado dente traseiro.

A H1259 aparece documentada em diferentes configurações das séries F007J, F007JD, F007K e F007KD. Dependendo da subclasse, pode trabalhar com referências diferentes de dente principal, como D1207 ou D1207P.

A família F007 possui diversas configurações de transporte, por isso a referência H1259 não deve ser considerada compatível automaticamente com todas as máquinas da série.

Conforme a imagem apresentada, a peça possui aproximadamente 49 mm de comprimento, 16 mm de altura máxima e peso indicado de 10,1 g.

Antes da compra, confirme a referência, o modelo completo da máquina e a configuração do conjunto de transporte.

ITEM INCLUSO

01 Dente Diferencial Dianteiro H1259

NÃO ACOMPANHA

• Dente principal/traseiro
• Chapa da agulha
• Calcador
• Porta-agulhas
• Agulhas
• Parafusos adicionais
• Máquina de costura
• Serviço de instalação ou regulagem
