PRINCIPAIS BENEFÍCIOS

• Dente transportador para máquina reta industrial
• Referência 12369
• Configuração de 1 carreira
• Formato comercialmente conhecido como “L”
• Possui 12 dentes
• Utilizado no mecanismo de transporte do material
• Trabalha em conjunto com a chapa da agulha 12411
• Indicado para reposição de dente desgastado, danificado ou incompatível
• Aplicação em máquinas industriais compatíveis com este conjunto

IDENTIFICAÇÃO

Produto: Dente transportador
Referência principal: 12369
Referência comercial relacionada: 932469
Tipo: Dente em L
Configuração: 1 carreira / 12 dentes
Aplicação: Máquina de costura reta industrial
Sistema: Transporte do material
Chapa relacionada: 12411
NCM: 8452.90.99
GTIN/EAN:

PARA QUE SERVE?

O dente transportador é um dos componentes responsáveis pelo avanço do material durante a formação da costura.

Durante o funcionamento da máquina, o dente realiza movimentos sincronizados abaixo da chapa da agulha, entrando em contato com a parte inferior do material para promover seu deslocamento entre um ponto e outro.

O 12369 trabalha em conjunto com a chapa da agulha 12411, sendo necessário que dente e chapa estejam corretamente alinhados e sejam compatíveis com a configuração da máquina.

O QUE SIGNIFICA “1 CARREIRA EM L”?

A denominação “em L” é utilizada comercialmente para identificar o formato desse dente transportador.

A referência 12369 também é encontrada no mercado brasileiro como dente de 1 carreira em L para reta industrial, facilitando sua diferenciação de dentes de duas, três ou quatro carreiras utilizados em outras configurações.

O formato da peça e suas aberturas precisam corresponder à chapa e ao mecanismo instalados na máquina.

RELAÇÃO COM A CHAPA 12411

O dente transportador 12369 trabalha em conjunto com a:

Chapa da agulha 12411

Essa relação é importante para a identificação correta do conjunto.

Não é recomendado escolher o dente apenas pela aparência, pois existem diferentes dentes para máquinas retas industriais com formatos, quantidade de carreiras e características de transporte diferentes.

COMPATIBILIDADE

A referência 12369 aparece relacionada às seguintes máquinas e classes:

Consew

• Classe 30

Singer

• 31
• 31-15
• 31-17
• 31-18
• 31-19
• 31-20
• 31-29
• 44
• 95
• 96
• 191
• 195K
• 196K
• 241
• 245
• 251
• 281
• 331K
• 366K
• 400W
• 451K
• 491
• 600W
• 660A
• 771

IMPORTANTE SOBRE COMPATIBILIDADE

Mesmo dentro de uma mesma classe de máquina podem existir alterações de chapa, dente, calcador ou configuração do sistema de transporte.

Por isso, antes da compra, priorize a conferência da referência 12369 e da chapa utilizada na máquina.

Quando possível, compare também a peça antiga.

NÃO CONFUNDIR 12369 COM 12369R

Apesar da semelhança das referências, 12369 e 12369R não devem ser considerados automaticamente a mesma peça.

A referência 12369R é encontrada como uma versão emborrachada do dente transportador em aplicações específicas.

Para este produto, a referência principal deve permanecer:

12369

COMO CONFIRMAR A PEÇA CORRETA?

Antes da compra, confira:

Referência do dente: 12369
Chapa relacionada: 12411
Configuração: 1 carreira
Quantidade: 12 dentes
Formato: em L
Modelo da máquina
Formato e posição dos furos de fixação

Quando possível, compare diretamente com o dente retirado da máquina.

QUANDO SUBSTITUIR?

A substituição pode ser necessária quando o dente apresentar:

• Desgaste dos dentes
• Quebra
• Deformação
• Danos mecânicos
• Fixação comprometida
• Transporte irregular do material

Um dente excessivamente desgastado pode reduzir sua capacidade de contato com o material e prejudicar o avanço durante a costura.

CUIDADOS NA INSTALAÇÃO

Antes da substituição, desligue a máquina.

Após instalar o dente, confira seu posicionamento em relação à chapa da agulha.

Gire o volante manualmente e verifique se:

• O dente movimenta-se livremente
• Não toca nas laterais da chapa
• A agulha passa livremente
• O conjunto não apresenta interferência mecânica

Após a conferência, faça um teste de costura em retalho.

DESCRIÇÃO COMPLETA

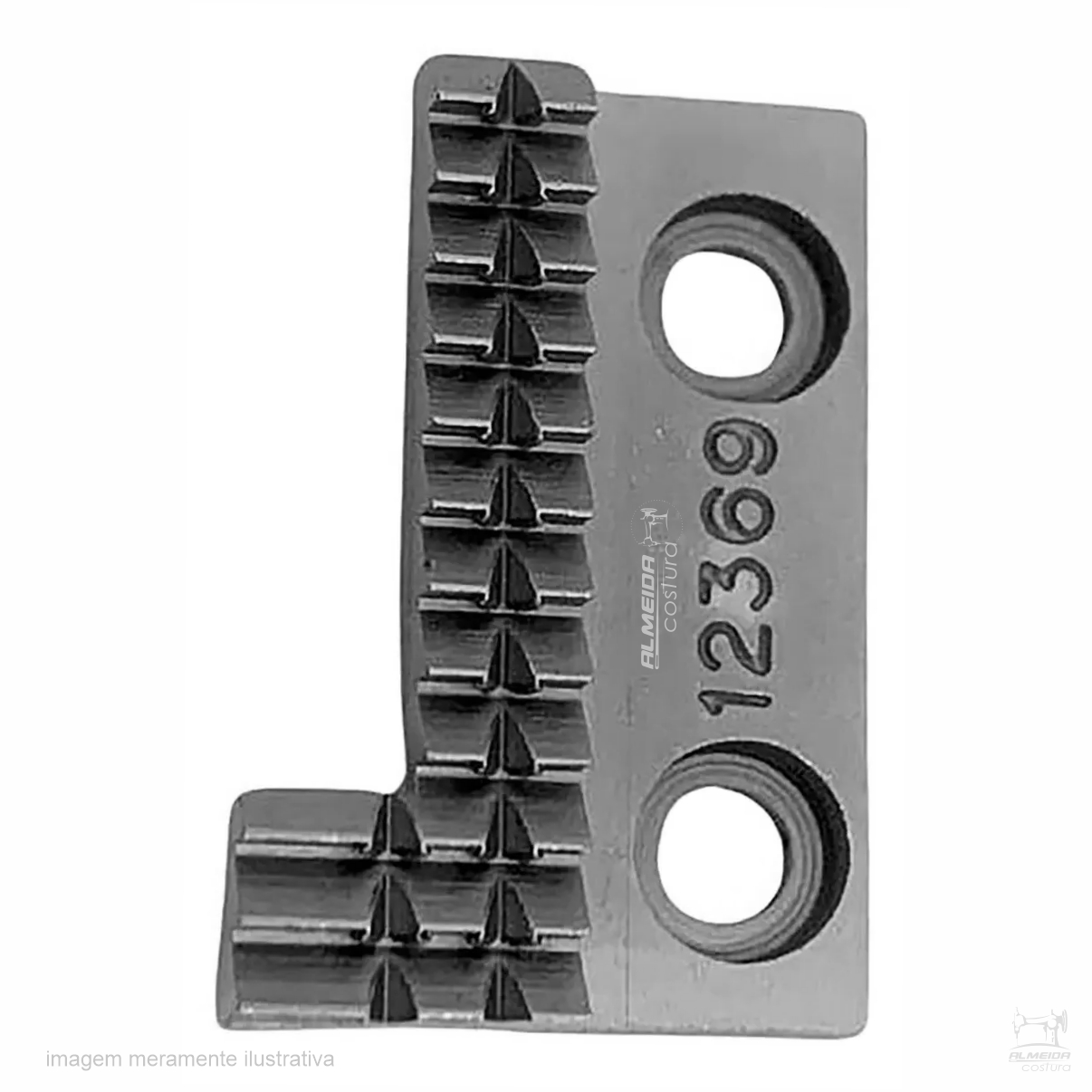

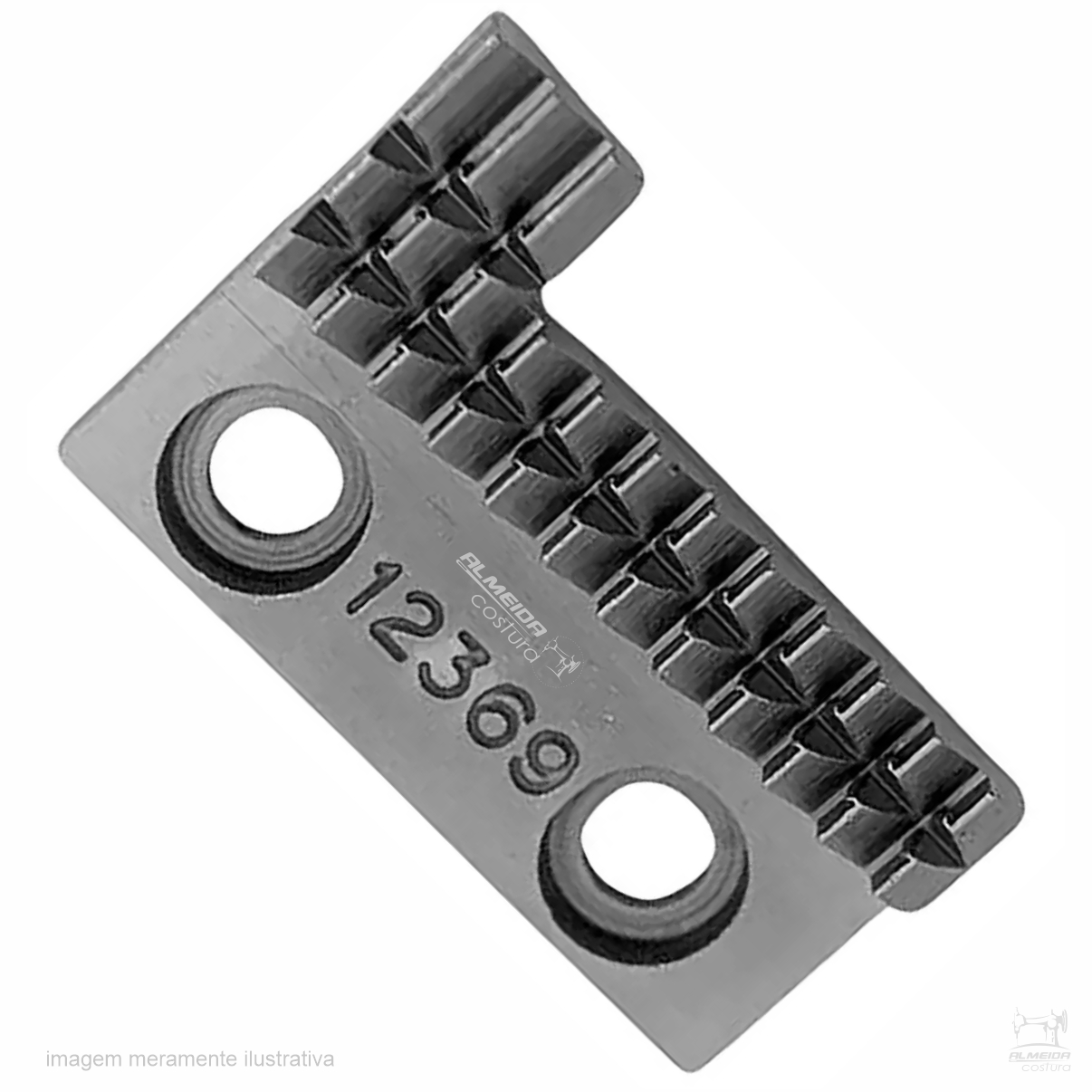

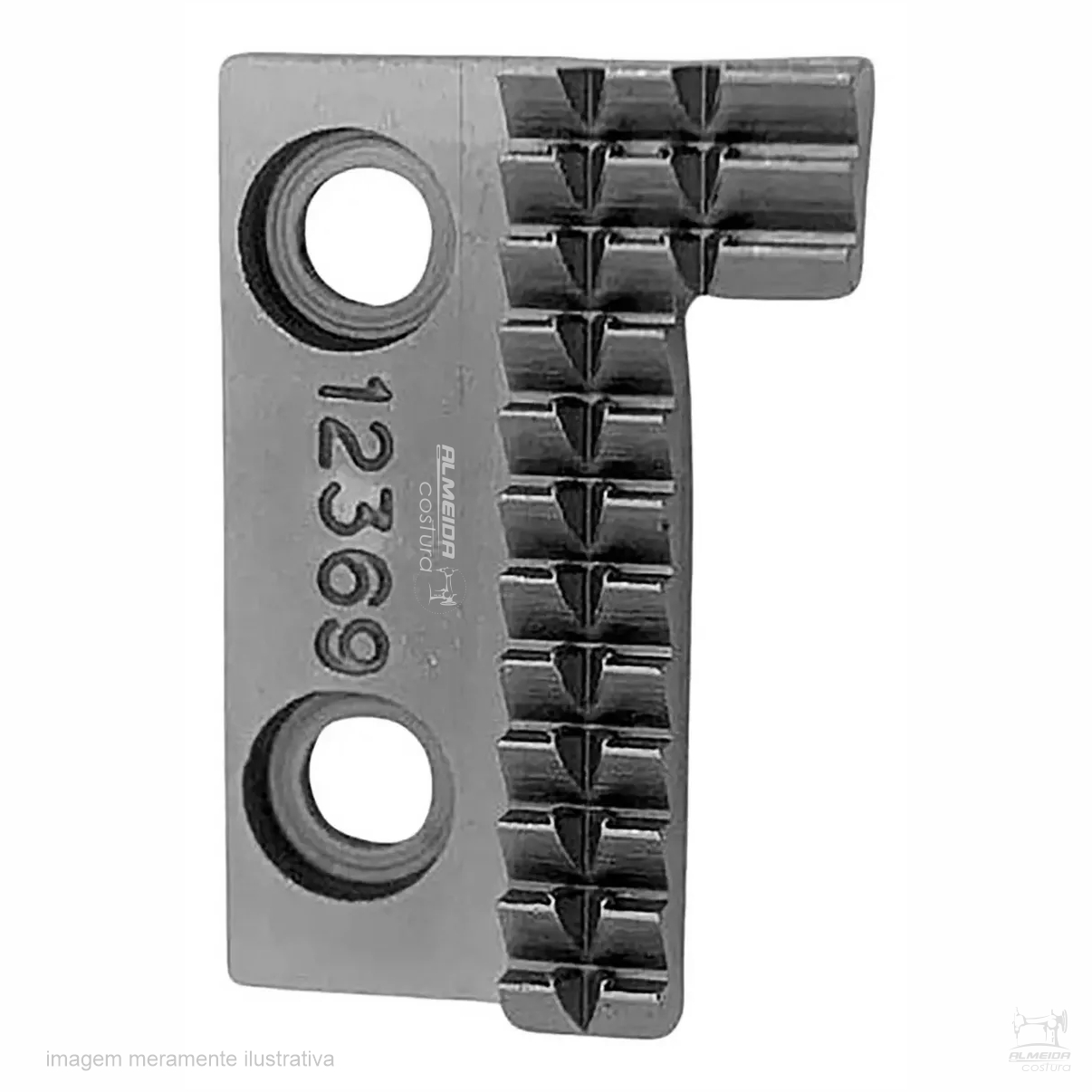

O Dente 12369 em L para Rodízio de Máquina Reta Industrial é um componente do mecanismo de transporte responsável pelo avanço do material durante a costura.

Também conhecido tecnicamente como feed dog, o dente fica instalado abaixo da chapa da agulha e realiza movimentos sincronizados com o mecanismo da máquina, entrando em contato com a parte inferior do material para promover seu deslocamento durante a formação dos pontos.

A referência 12369 possui configuração de 1 carreira e 12 dentes, sendo comercialmente conhecida como dente em L para reta industrial.

Esse dente trabalha em conjunto com a chapa da agulha 12411, formando uma combinação utilizada em diferentes máquinas retas industriais compatíveis.

No mercado brasileiro, o conjunto também é associado a configurações com calcador de rodízio, sendo importante conferir não somente o modelo da máquina, mas principalmente a referência e o formato das peças atualmente instaladas.

Como existem diferentes dentes transportadores para máquinas retas industriais, a escolha não deve ser realizada somente pela aparência. Quantidade de carreiras, formato, fixação, chapa utilizada e configuração do mecanismo de transporte precisam ser compatíveis.

ITEM INCLUSO

01 Dente transportador 12369

NÃO ACOMPANHA

Chapa da agulha 12411, calcador de rodízio, parafusos, agulha ou demais componentes da máquina, salvo quando expressamente informado.
