PRINCIPAIS BENEFÍCIOS
- Componente específico do mecanismo de movimentação da faca.
- Referência técnica Eastman 579C2-17.
- Integra o sistema de transmissão do movimento alternado.
- Aplicação documentada em cortadeiras industriais Eastman.
- Permite a reposição de componentes danificados ou desgastados.
- Identificação em catálogo técnico para facilitar a manutenção.
- Utilização em conjunto com a biela, o pino de articulação e os guias da cruzeta.
COMPATIBILIDADE
Máquinas com aplicação documentada:
- Eastman Brute 627X.
- Eastman Blue Streak II 629X.
- Eastman Brute 627VS.
Tamanhos de faca informados para aplicação:
- 6 polegadas.
- 8 polegadas.
- 10 polegadas.
A referência 579C2-17 está identificada nas listas técnicas dos modelos mencionados.
A compatibilidade deve considerar a configuração do sistema de acionamento e a correspondência com o componente instalado anteriormente.
O mesmo código também pode aparecer em outras configurações de altura de faca dessas famílias.
Importante: a utilização em cortadeiras de outras marcas ou versões deve ser confirmada pela referência e pelas características mecânicas da peça.
IDENTIFICAÇÃO TÉCNICA

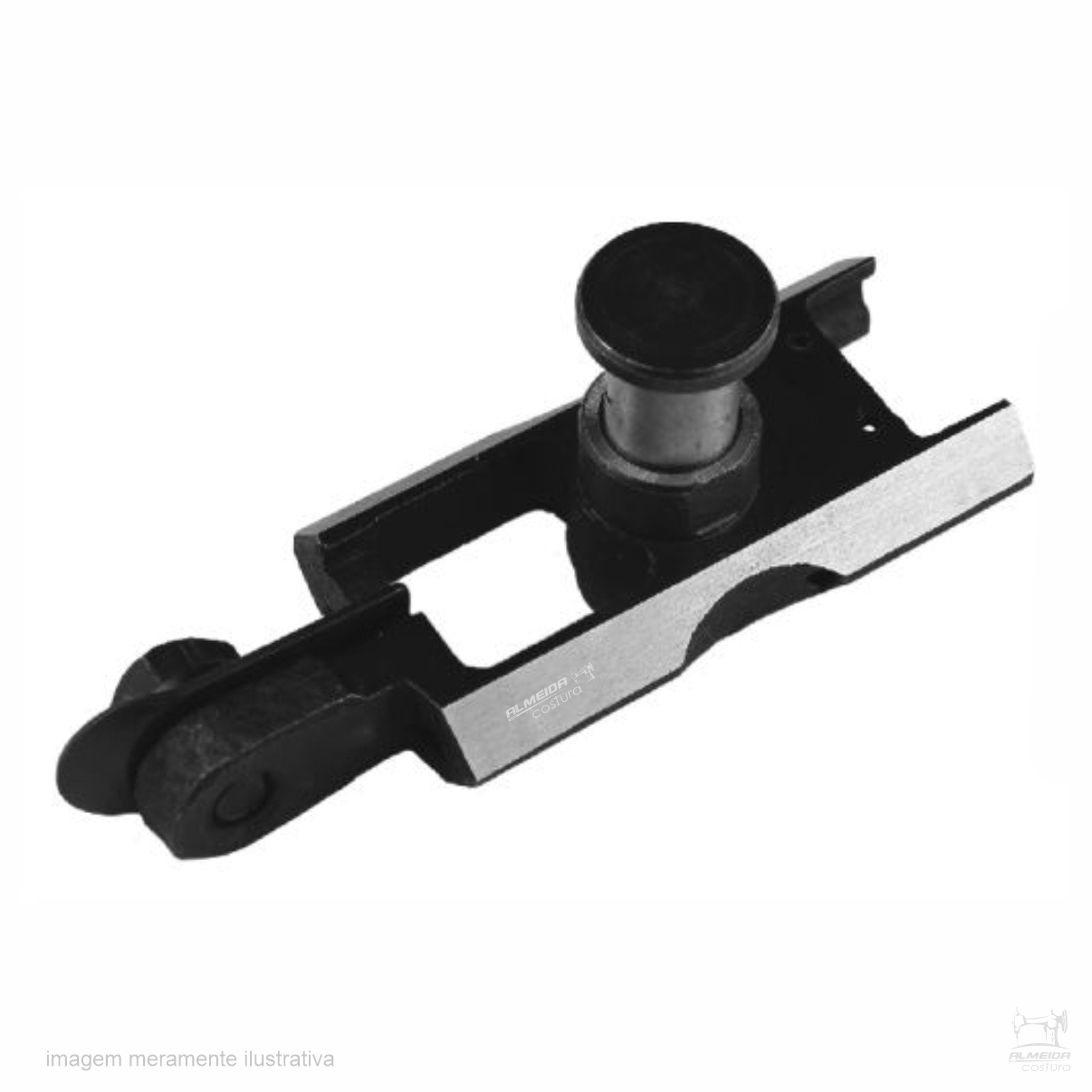

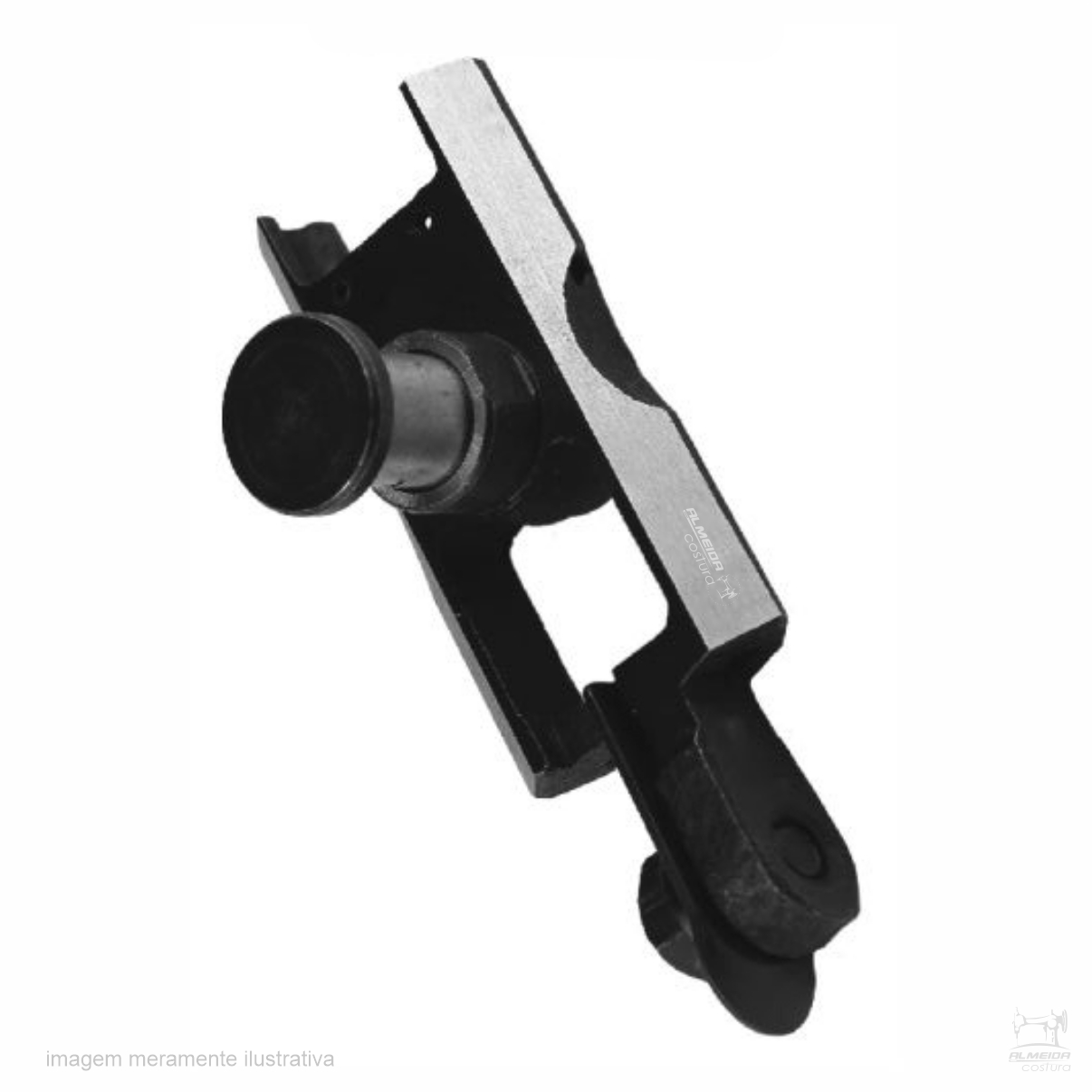

- Produto: Cruzeta de Movimento da Faca
- Nome técnico: Conjunto da Cruzeta
- Nome em inglês: Cross Head Assembly
- Marca de aplicação: Eastman
- Referência principal: 579C2-17
- Código comercial relacionado: GE1381
- Tipo: Componente mecânico de transmissão de movimento
- Conjunto: Mecanismo dianteiro de acionamento da faca
- Aplicação: Máquina industrial de corte de tecido com faca vertical
- Movimento: Alternado vertical
- Modelos de referência: Brute 627X / Blue Streak II 629X / Brute 627VS
- GTIN/EAN:
APLICAÇÃO — PARA QUE SERVE?
A cruzeta 579C2-17 integra o mecanismo responsável pela movimentação da faca nas cortadeiras industriais Eastman.
Durante o funcionamento, o motor produz um movimento rotativo que é transmitido ao conjunto de acionamento da lâmina.
Por meio do mecanismo de manivela e biela, esse movimento é transformado em deslocamento alternado vertical.
A cruzeta participa dessa transmissão, movimentando-se entre os guias e conduzindo o movimento à faca.
Esse mecanismo permite que a lâmina realize os movimentos sucessivos de subida e descida necessários ao corte do tecido.
COMO FUNCIONA A CRUZETA?
O mecanismo de movimentação da faca possui diferentes componentes mecânicos que trabalham de forma coordenada.
Entre eles estão:
- Manivela de acionamento.
- Biela de transmissão.
- Pino de articulação.
- Cruzeta.
- Guias deslizantes.
- Elementos de fixação da faca.
A biela transmite o movimento da manivela à cruzeta por meio do pino de articulação.
A cruzeta movimenta-se ao longo dos guias, permitindo que a lâmina execute seu deslocamento vertical.
Para o funcionamento adequado, esses componentes devem estar corretamente montados, alinhados e lubrificados conforme as especificações do equipamento.
COMPONENTES RELACIONADOS

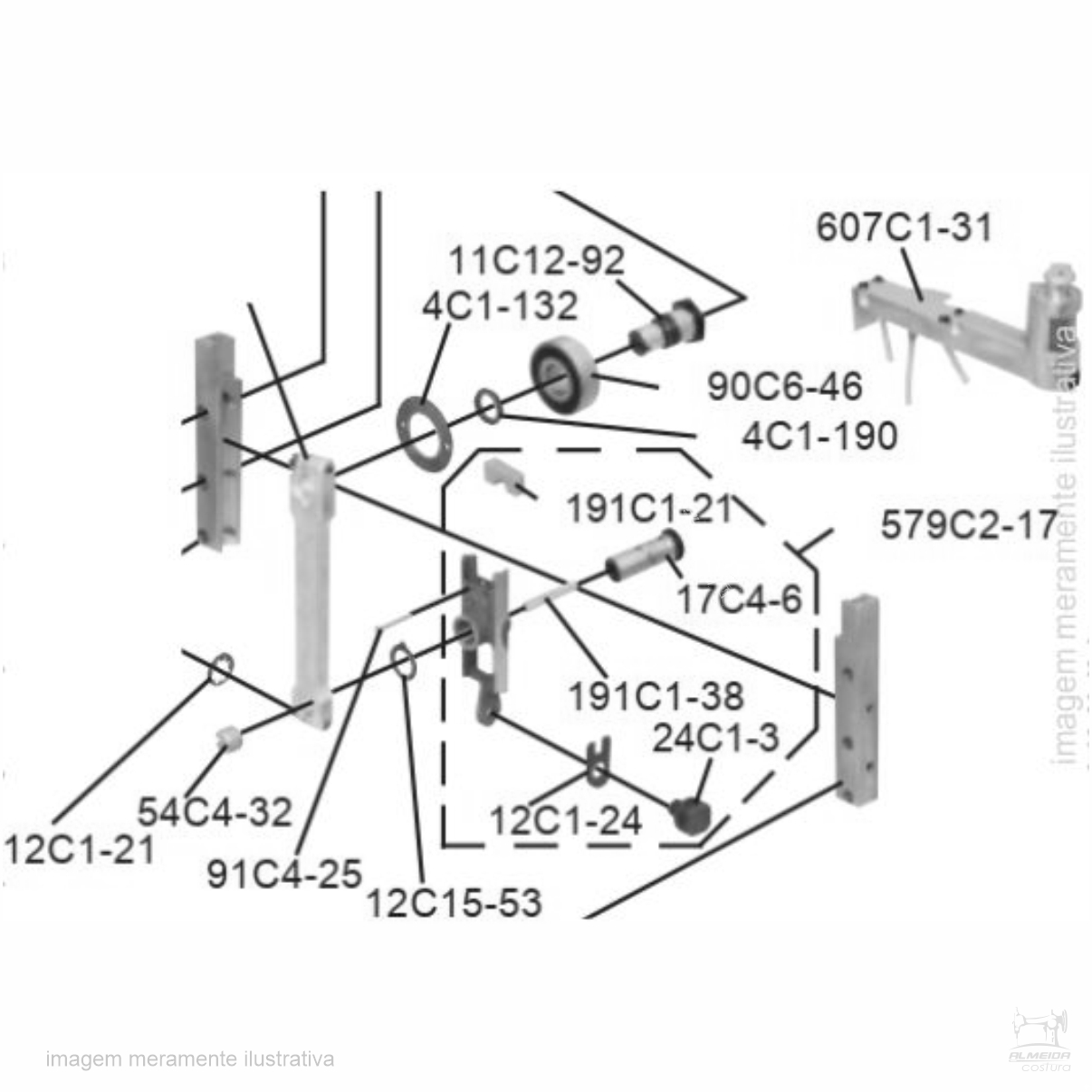

O catálogo técnico Eastman identifica a referência 579C2-17 como um conjunto com componentes de fixação e articulação.
Referências associadas:
- 17C4-6: Pino de articulação da cruzeta (Wrist Pin).
- 12C1-24: Arruela de trava da faca (Knife Lock Washer).
- 24C1-3: Parafuso de fixação da faca (Knife Lock Bolt).
- 579C2-17: Conjunto da cruzeta (Cross Head Assembly).
Esses componentes possuem identificações próprias no catálogo.
A composição efetivamente fornecida deve ser conferida na apresentação comercial do produto.
QUANDO SUBSTITUIR?
A substituição da cruzeta pode ser necessária quando forem identificados:
- Desgaste excessivo nas superfícies de deslizamento.
- Deformações ou danos mecânicos.
- Folgas anormais no conjunto.
- Danos na região de articulação.
- Problemas nos pontos de fixação da faca.
- Irregularidades de movimentação relacionadas à cruzeta.
Sintomas como ruídos, vibrações ou dificuldades na movimentação da lâmina também podem estar relacionados à biela, aos guias ou a outros componentes do mecanismo.
Por isso, recomenda-se avaliação técnica antes de determinar a necessidade de substituição.
COMO IDENTIFICAR A PEÇA CORRETA?
Antes da compra, recomendamos conferir:
- Referência 579C2-17.
- Marca e modelo completo da máquina.
- Tamanho nominal da faca.
- Dimensões físicas da cruzeta.
- Formato dos pontos de articulação.
- Características do sistema de fixação.
- Correspondência com os guias do mecanismo.
- Peça utilizada anteriormente.
A indicação de 6, 8 ou 10 polegadas corresponde ao tamanho nominal da faca da máquina, não às dimensões da cruzeta.
ORIENTAÇÕES DE INSTALAÇÃO
Antes de iniciar a manutenção, desligue a máquina e desconecte-a da alimentação elétrica.
Confira a posição da cruzeta antiga e sua relação com a biela e os guias.
Verifique as condições do pino de articulação, das superfícies de deslizamento e dos componentes de fixação.
Durante a montagem, observe os ajustes e a lubrificação indicados no manual técnico Eastman.
Após a instalação, verifique manualmente o movimento do mecanismo, com a máquina desconectada da energia, antes de colocá-la em funcionamento.
Devido à presença de uma faca cortante e de componentes móveis, recomendamos que a manutenção seja realizada por profissional capacitado.
DESCRIÇÃO COMPLETA
A Cruzeta de Movimento da Faca para Máquina de Corte Eastman – 579C2-17 é um componente mecânico utilizado no sistema de acionamento de cortadeiras industriais de tecido com faca vertical.
Identificada na documentação técnica do fabricante como Cross Head Assembly, faz parte do mecanismo responsável pela transmissão do movimento alternado da faca.
Sua aplicação está documentada nas máquinas Eastman Brute 627X, Blue Streak II 629X e Brute 627VS, incluindo versões que utilizam facas de 6, 8 e 10 polegadas.
Essas máquinas possuem um sistema mecânico que transforma a rotação do motor em movimento alternado vertical, permitindo que a lâmina realize os movimentos sucessivos necessários à operação de corte.
A transmissão ocorre por meio de componentes como manivela, biela, pino de articulação, cruzeta e guias deslizantes.
A cruzeta recebe o movimento da biela e desloca-se entre os guias, transmitindo o movimento à lâmina.
Sua montagem e movimentação adequadas são importantes para o funcionamento do mecanismo de corte.
O catálogo técnico Eastman identifica a referência 579C2-17 como um conjunto que inclui pino de articulação, arruela de trava e parafuso de fixação da faca.
Esses componentes também possuem referências individuais, permitindo sua identificação durante procedimentos de manutenção.
Com o uso, os componentes mecânicos podem apresentar desgaste, deformações ou folgas que comprometam o funcionamento do conjunto.
Durante a avaliação técnica, é importante verificar as condições da cruzeta, da biela, dos guias e dos elementos de articulação.
O fabricante estabelece procedimentos específicos de inspeção, limpeza, lubrificação e montagem do mecanismo.
A utilização de uma peça incompatível ou montada incorretamente pode causar interferências na movimentação da faca e problemas mecânicos no equipamento.
Por isso, a escolha correta deve considerar a referência técnica 579C2-17, o modelo da cortadeira e as características da peça anteriormente instalada.
A Almeida Costura trabalha com peças e componentes para manutenção de máquinas industriais de corte, oferecendo orientação para auxiliar na identificação da aplicação adequada.
OBSERVAÇÃO
ATENÇÃO: ESTE PRODUTO CORRESPONDE À CRUZETA DE MOVIMENTO DA FACA, REFERÊNCIA EASTMAN 579C2-17.
Possui aplicação documentada nas máquinas Eastman Brute 627X, Blue Streak II 629X e Brute 627VS.
A referência identifica um conjunto mecânico específico, não devendo ser confundida com a biela, os guias ou outros componentes do sistema de acionamento.
A referência Eastman identifica a aplicação técnica, mas não comprova, isoladamente, que a unidade comercializada seja original do fabricante.
Os componentes que acompanham a peça devem ser conferidos na apresentação comercial.
Antes de finalizar a compra, verifique o modelo completo da máquina e a correspondência com a peça utilizada anteriormente.
Em caso de dúvida, entre em contato com a Almeida Costura informando o modelo da cortadeira e, se possível, enviando uma fotografia da cruzeta antiga.
