PRINCIPAIS BENEFÍCIOS

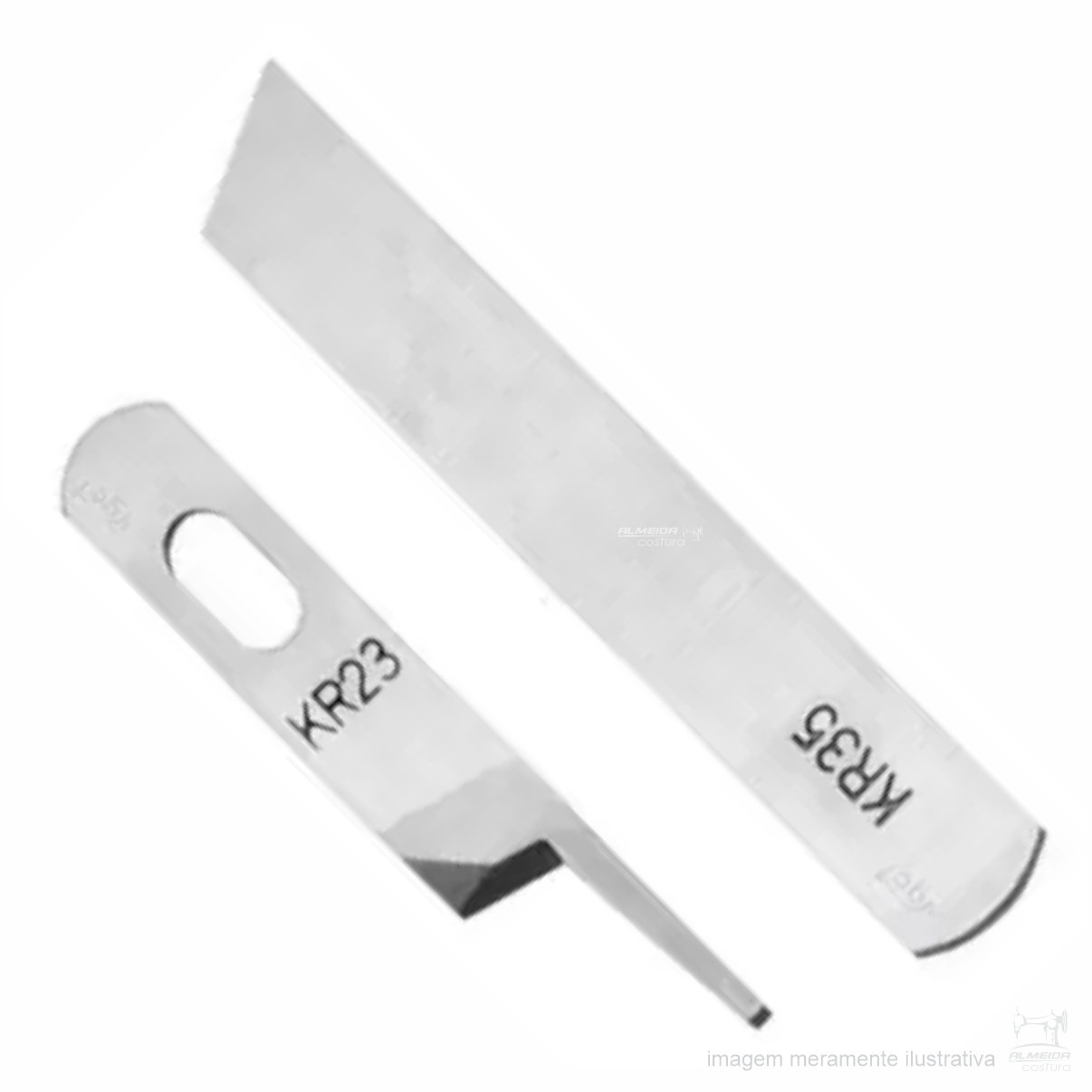

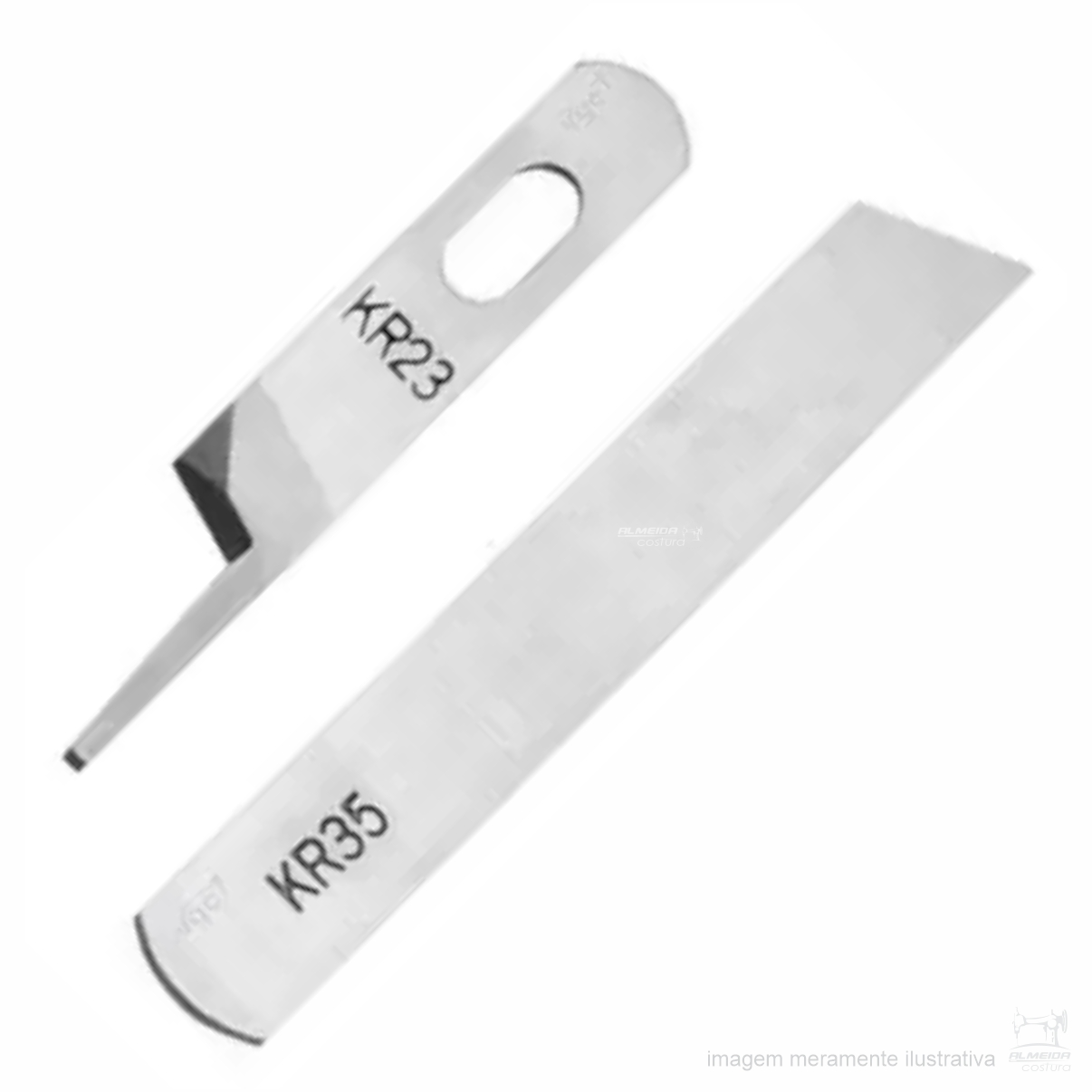

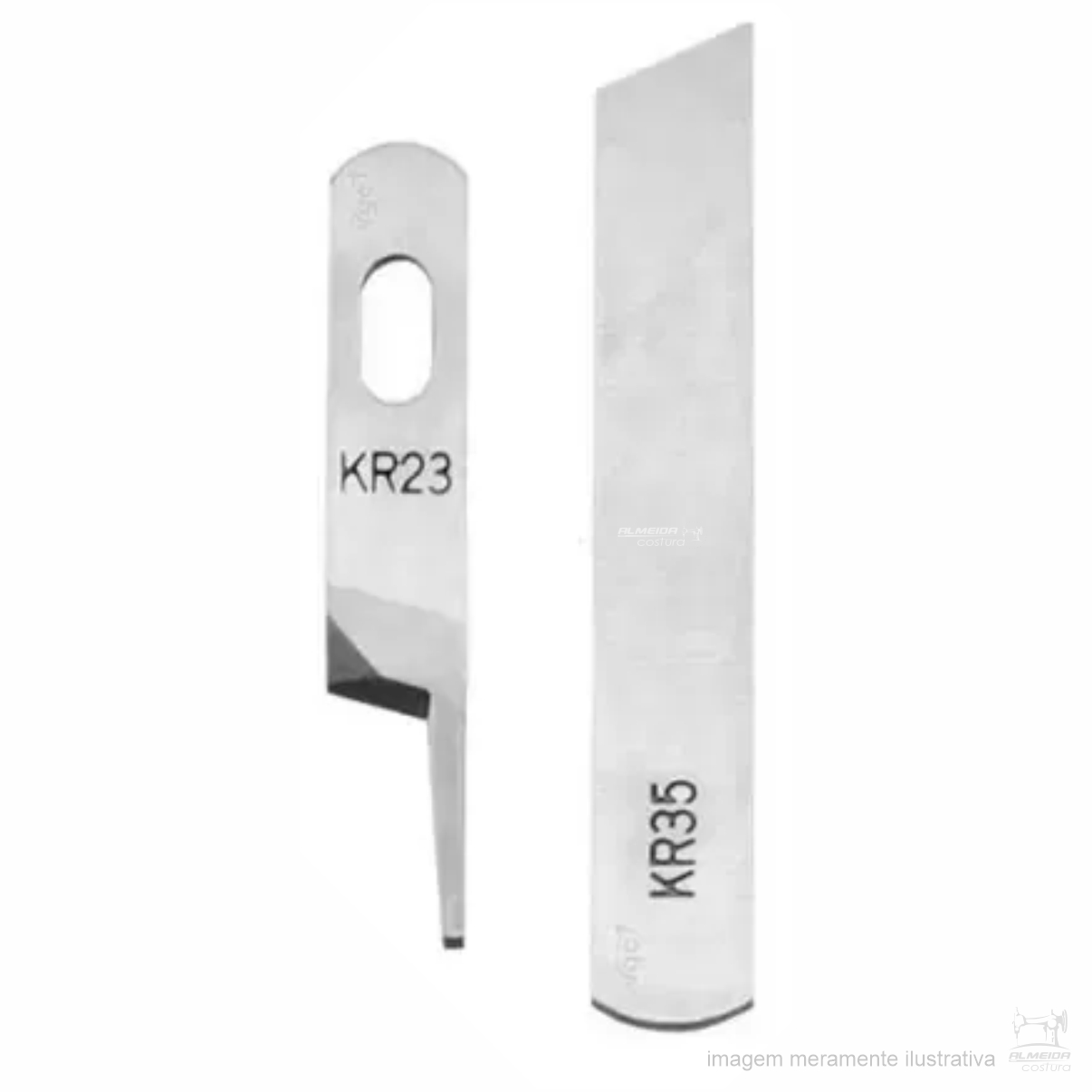

• Kit com faca superior e inferior
• Faca superior KR23
• Faca inferior KR35
• Reposição das duas lâminas do sistema de corte
• Atua no refilamento do excesso de tecido durante a costura
• Aplicação em máquinas industriais compatíveis das séries 737, 747 e 757
• Medidas disponíveis para facilitar a identificação
• Venda do conjunto com 2 peças

IDENTIFICAÇÃO

Produto: Kit de facas / navalhas para máquina de costura industrial
Aplicação: Overlock e interlock industrial
Faca superior: KR23
Referência equivalente superior: 201121A
Faca inferior: KR35
Referência equivalente inferior: 202295
Quantidade: 2 peças
Séries relacionadas: 737, 747 e 757
NCM: 8208.90.00
GTIN/EAN:

MEDIDAS PARA IDENTIFICAÇÃO

FACA SUPERIOR KR23

Comprimento aproximado: 40 mm / 4 cm
Largura aproximada: 8 mm

FACA INFERIOR KR35

Comprimento aproximado: 53 mm / 5,3 cm
Largura aproximada: 8 mm

As medidas servem como apoio na identificação da peça. Antes da compra, compare também o formato, os pontos de fixação e as referências das facas instaladas atualmente.

O QUE ACOMPANHA?

01 Faca superior KR23

01 Faca inferior KR35

PARA QUE SERVE?

O conjunto KR23 / KR35 faz parte do sistema de corte da máquina overlock ou interlock compatível.

Durante a costura, o tecido avança pela região das facas e o excesso existente na lateral é aparado antes da formação completa do acabamento.

Isso permite que a máquina realize o corte da borda enquanto costura, mantendo a largura de refilamento determinada pela regulagem do equipamento.

COMO FUNCIONAM AS DUAS FACAS?

As duas peças possuem funções diferentes e trabalham em conjunto.

KR23 – FACA SUPERIOR

A KR23 é instalada na parte móvel do mecanismo.

Durante o funcionamento da máquina, ela realiza um movimento alternado para cima e para baixo, passando pela região da faca inferior.

KR35 – FACA INFERIOR

A KR35 fica instalada na parte inferior do sistema de corte.

Ela permanece posicionada para que a faca superior trabalhe contra sua região de corte.

Quando o conjunto está corretamente regulado, as duas lâminas atuam de maneira semelhante a uma tesoura e apararam a borda do tecido continuamente.

REFERÊNCIAS PARA IDENTIFICAÇÃO

KR23 = 201121A – faca superior

KR35 = 202295 – faca inferior

Essas referências identificam duas peças diferentes que trabalham juntas.

Por isso, 201121A e 202295 não devem ser cadastradas como referências alternativas de uma única faca, e sim das respectivas lâminas do conjunto.

COMPATIBILIDADE

Aplicação relacionada a máquinas industriais compatíveis das séries:

737
747
757

Também pode haver aplicação em máquinas de diferentes fabricantes que utilizem exatamente o padrão de facas KR23 / KR35.

A compatibilidade não deve ser determinada somente pela marca da máquina.

SOBRE OVERLOCK E INTERLOCK

Este conjunto é encontrado comercialmente para overlocks industriais e para máquinas que no mercado brasileiro são chamadas de interlock, especialmente determinadas configurações de ponto de segurança da família 757.

Neste cadastro, o termo interlock não se refere a galoneira ou máquina de cobertura.

Galoneiras e interlocks de cobertura podem utilizar sistemas e referências de facas completamente diferentes.

NÃO CONSIDERAR UNIVERSAL

Mesmo máquinas visualmente semelhantes podem utilizar facas diferentes.

Antes da compra, confira:

Referência da faca superior: KR23
Referência da faca inferior: KR35
Comprimento das peças
Largura das peças
Formato da faca superior
Formato da faca inferior
Posição do furo de fixação
Modelo completo da máquina

A foto com as medidas deve permanecer entre as imagens principais do anúncio porque reduz bastante o risco de compra incorreta.

NÃO CONFUNDIR COM KR23C / KR35C

Existem versões diferentes identificadas como:

KR23C – faca superior larga

KR35C – faca inferior larga

Essas peças são utilizadas em determinadas configurações pesadas e não são iguais ao conjunto KR23 / KR35 deste anúncio.

Portanto:

KR23 ≠ KR23C

KR35 ≠ KR35C

Se a máquina utiliza as versões largas, este kit não deve ser adquirido como substituição apenas pela semelhança visual.

QUANDO SUBSTITUIR AS FACAS?

A substituição pode ser necessária quando houver desgaste ou dano nas lâminas e o sistema deixar de realizar o corte adequadamente.

Alguns sinais que justificam a inspeção são:

Corte irregular, fios permanecendo sem cortar, tecido sendo puxado ou mastigado, borda com acabamento irregular, lascas na região de corte ou desgaste visível das facas.

Esses sintomas não significam necessariamente que as lâminas estejam defeituosas. Regulagem incorreta, alinhamento inadequado ou outros componentes do mecanismo também podem interferir no corte.

TROCAR AS DUAS FACAS OU SOMENTE UMA?

Nem sempre é necessário substituir as duas peças.

Se apenas uma faca estiver danificada e a outra permanecer em boas condições, pode ser possível trocar somente a peça necessária.

Porém, quando KR23 e KR35 apresentam desgaste, a substituição do conjunto permite trabalhar com duas superfícies de corte novas e facilita a regulagem do sistema.

A condição das duas lâminas deve ser avaliada antes da troca.

CUIDADOS NA INSTALAÇÃO

Desligue a máquina antes de iniciar a substituição.

Compare as facas novas com as peças antigas antes de desmontar o conjunto.

Instale:

KR23 na posição superior

KR35 na posição inferior

Não inverta as peças.

Após a montagem, gire o volante manualmente e acompanhe todo o movimento da faca superior.

Verifique se as lâminas possuem contato e sobreposição adequados para realizar o corte sem choque excessivo.

Confira também se a faca não encosta no calcador, chapa ou outros componentes.

Faça o primeiro teste utilizando um retalho.

Se houver necessidade de ajustar altura, sobreposição ou pressão entre as facas, recomenda-se realizar a regulagem com profissional que conheça o sistema da máquina.

DESCRIÇÃO COMPLETA

O Kit de Facas KR23 / KR35 para Overlock e Interlock Industrial é um conjunto de reposição utilizado no mecanismo responsável por aparar o excesso de tecido durante a costura.

O kit contém duas lâminas com funções diferentes. A KR23 é a faca superior, responsável pelo movimento de corte, enquanto a KR35 é a faca inferior, posicionada na base do sistema.

Durante o funcionamento da máquina, o tecido avança pela região das facas. A KR23 movimenta-se contra a KR35 e as duas trabalham em conjunto para cortar continuamente a borda do material antes da formação completa do acabamento.

A faca superior KR23 também pode ser identificada pela referência 201121A, enquanto a faca inferior KR35 possui como referência equivalente 202295.

O conjunto é relacionado a máquinas industriais das séries 737, 747 e 757 que utilizem esse padrão de sistema de corte.

Para ajudar na identificação, conforme as peças apresentadas, a KR23 possui aproximadamente 40 mm de comprimento e 8 mm de largura, enquanto a KR35 possui aproximadamente 53 mm de comprimento e 8 mm de largura.

Essas medidas são especialmente úteis quando a gravação da faca antiga está apagada ou difícil de visualizar, mas não devem ser utilizadas isoladamente para definir a compatibilidade. O formato, a posição dos furos e o modelo da máquina também precisam corresponder.

No mercado brasileiro, algumas máquinas da série 757 são conhecidas comercialmente como interlock industrial. Neste anúncio, essa denominação não significa que o conjunto seja indicado para galoneiras ou máquinas de cobertura.

Também é importante não confundir este kit com as versões largas KR23C / KR35C, utilizadas em outras configurações de máquinas.

Antes da compra, compare sempre o modelo das facas instaladas atualmente.

ITEM INCLUSO

01 Faca superior KR23 / 201121A

01 Faca inferior KR35 / 202295

NÃO ACOMPANHA

Parafusos de fixação, suporte da faca, mola, alavanca, chapa da agulha, calcador, agulhas, loopers ou outros componentes da máquina.

OBSERVAÇÃO

Confira o modelo da sua faca antes de comprar.

Medidas aproximadas para identificação:

KR23 superior: 40 × 8 mm

KR35 inferior: 53 × 8 mm

Caso tenha dúvida, envie uma foto das facas antigas e da plaqueta com o modelo completo da máquina para conferência.
