PRINCIPAIS CARACTERÍSTICAS

• Kit com chapa da agulha e dente transportador
• Dente com 4 carreiras de serrilhas
• Aplicação em máquina de costura reta industrial
• Configuração comercial: percurso curto
• Sistema de transporte inferior
• Chapa com aberturas correspondentes ao dente
• Indicado para reposição do conjunto correspondente
• Deve ser conferido com as peças retiradas da máquina

IDENTIFICAÇÃO

Produto: Kit chapa da agulha + dente transportador
Tipo de máquina: Reta industrial
Configuração do dente: 4 carreiras
Percurso: Curto
Sistema relacionado: Transporte inferior
Quantidade de peças: 02
Referência da chapa:
Referência do dente:
NCM: 8452.90.99
GTIN/EAN:

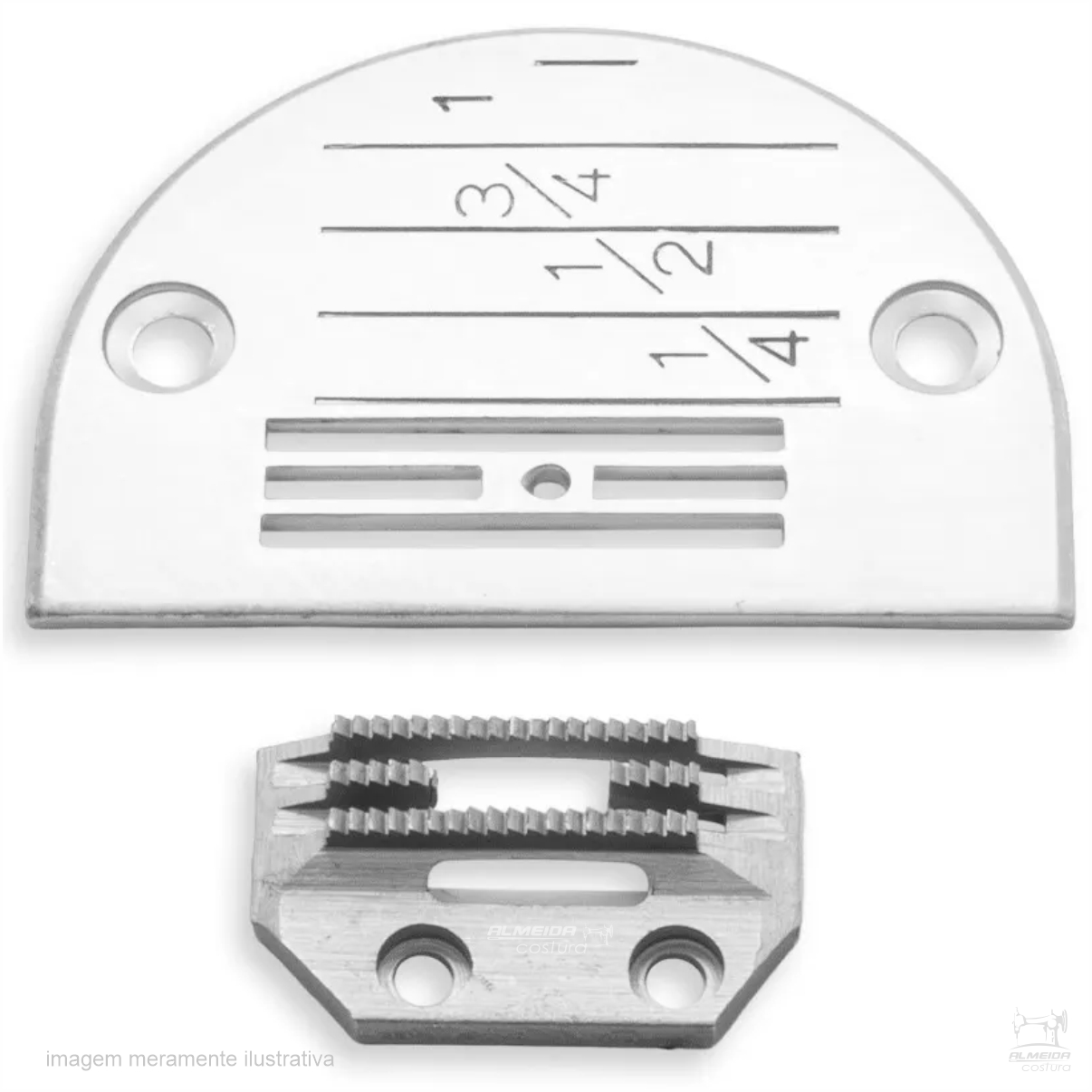

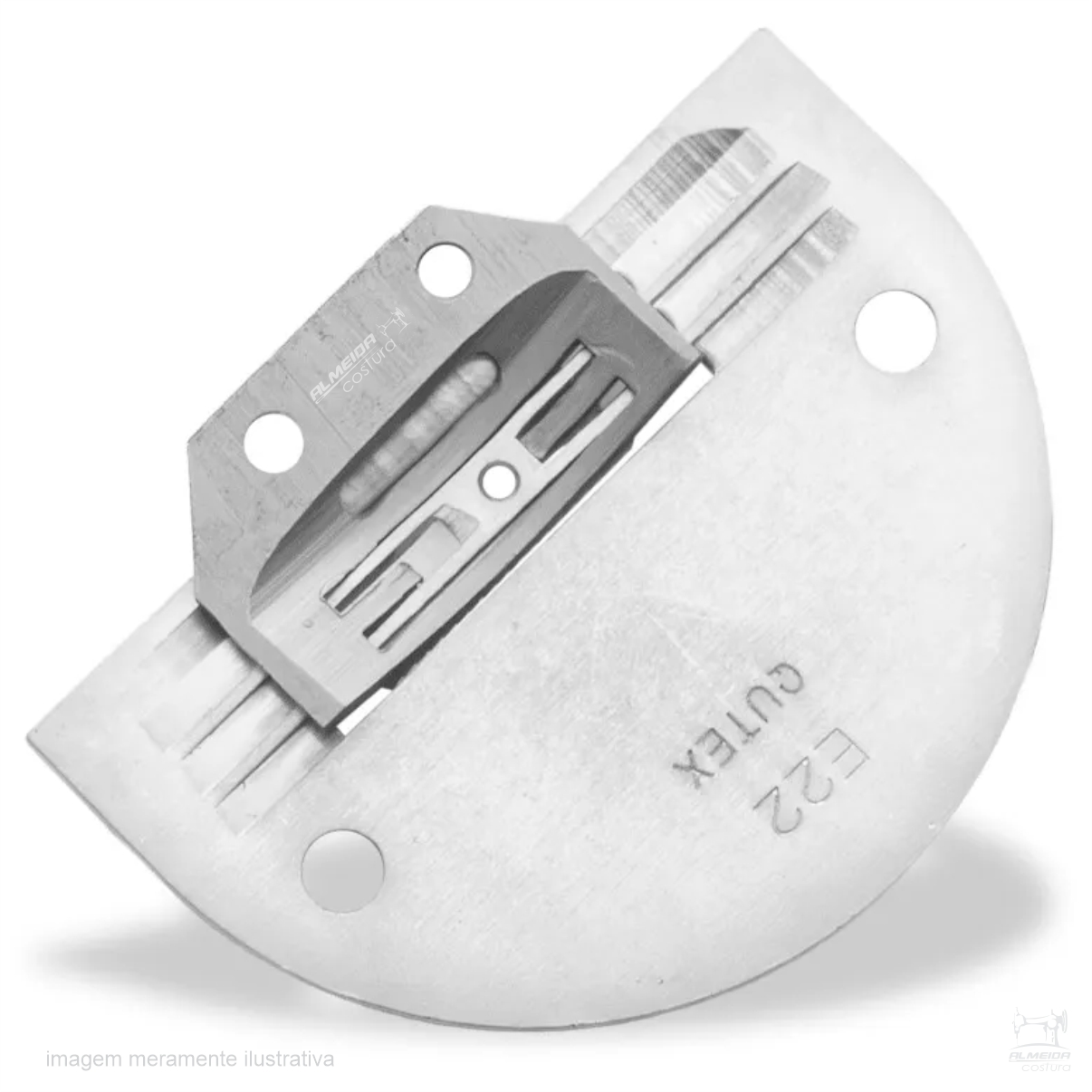

COMPOSIÇÃO DO KIT

O conjunto contém:

• 01 Chapa da Agulha para Reta Industrial – 4 carreiras / percurso curto
• 01 Dente Transportador para Reta Industrial – 4 carreiras / percurso curto

PARA QUE SERVE?

A chapa da agulha e o dente transportador trabalham conjuntamente no sistema responsável pelo apoio e avanço do tecido durante a costura.

CHAPA DA AGULHA

A chapa fica instalada sobre o mecanismo de transporte.

Sua função inclui:

• Apoiar o tecido durante a costura
• Permitir a passagem da agulha
• Permitir o movimento do dente transportador
• Manter a região de costura nivelada
• Trabalhar em correspondência com o formato e percurso do dente

DENTE TRANSPORTADOR

O dente fica instalado abaixo da chapa.

Durante cada ciclo da máquina, ele:

• Sobe através das aberturas da chapa
• Entra em contato com a parte inferior do tecido
• Realiza o movimento de avanço
• Desce novamente abaixo da chapa
• Retorna para iniciar um novo ciclo

Neste conjunto, o dente possui 4 carreiras de serrilhas.

O QUE SIGNIFICA 4 CARREIRAS?

As quatro carreiras correspondem às quatro linhas de serrilhas existentes no dente transportador.

Essas carreiras passam pelas aberturas correspondentes existentes na chapa da agulha.

A quantidade de carreiras é uma característica importante para a compatibilidade.

Não substitua um conjunto de 3 carreiras por um de 4 carreiras, ou vice-versa, apenas porque as peças possuem formato externo semelhante.

O QUE SIGNIFICA PERCURSO CURTO?

“Percurso curto” é uma denominação utilizada comercialmente para diferenciar determinadas configurações de chapa e dente transportador.

O percurso está relacionado ao espaço necessário para o movimento do dente através das aberturas da chapa.

Existem no mercado conjuntos identificados como:

• Percurso curto
• Percurso médio
• Percurso longo
• Diferentes larguras e formatos de abertura
• Diferentes quantidades de carreiras

Por isso, a identificação correta deve considerar o conjunto completo instalado na máquina, e não somente a aparência externa da chapa.

IMPORTANTE SOBRE A REFERÊNCIA

Existem conjuntos de 4 carreiras para máquinas retas industriais com referências como 52031, 52032 e 52033, porém não é possível confirmar somente pela fotografia apresentada que estas sejam as referências exatas deste produto.

Para evitar erro de cadastro, as referências devem ser incluídas somente após confirmação na peça, embalagem ou documentação do fornecedor.

COMPATIBILIDADE

Indicado para máquinas de costura reta industrial que utilizem chapa e dente de 4 carreiras com a mesma configuração de percurso, encaixe e furação deste conjunto.

A compatibilidade não deve ser determinada somente pela marca da máquina.

Diferentes modelos de uma mesma marca podem utilizar:

• Chapas diferentes
• Dentes diferentes
• Percurso curto ou longo
• Diferentes quantidades de carreiras
• Furação diferente
• Abertura de agulha diferente
• Diferentes sistemas de transporte

COMO CONFIRMAR A COMPATIBILIDADE?

Antes da compra, confira:

Tipo da máquina: reta industrial
Quantidade de carreiras: 4
Percurso: curto
Formato da chapa
Posição dos dois furos de fixação da chapa
Formato e comprimento das aberturas da chapa
Formato do dente
Posição dos furos de fixação do dente
Posição do furo da agulha

Quando possível, compare diretamente as peças novas com a chapa e o dente retirados da máquina.

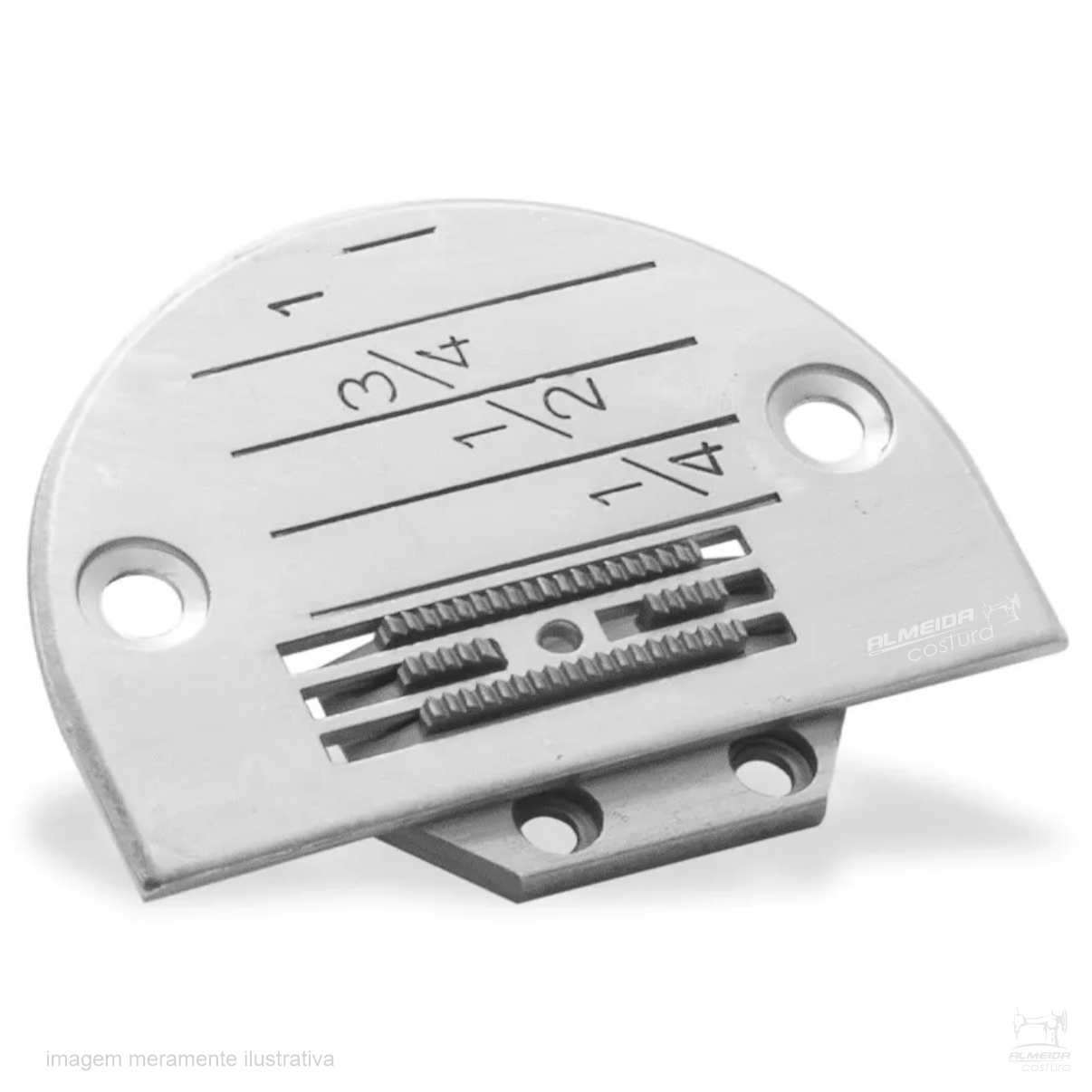

MARCAÇÕES DA CHAPA

O modelo apresentado possui linhas-guia gravadas na superfície da chapa, utilizadas como referência visual durante a costura.

Na imagem apresentada aparecem marcações correspondentes a:

1/4″
1/2″
3/4″
1″

Essas linhas servem como referência de distância a partir da região da agulha durante determinadas operações de costura.

QUANDO SUBSTITUIR O CONJUNTO?

A troca pode ser necessária quando houver:

• Serrilhas do dente desgastadas
• Dente quebrado ou deformado
• Transporte irregular do tecido
• Chapa empenada
• Chapa riscada ou danificada
• Rebarba próxima ao furo da agulha
• Batidas de agulha na chapa
• Dente encostando nas aberturas
• Folga ou problemas de fixação

Problemas de transporte também podem ser provocados por regulagem, pressão do calcador ou desgaste de outros componentes da máquina.

REGULAGEM APÓS A INSTALAÇÃO

Após a substituição, pode ser necessário ajustar:

• Altura do dente
• Centralização
• Movimento para frente e para trás
• Paralelismo em relação à chapa
• Comprimento do ponto
• Posicionamento da chapa
• Folga entre dente e aberturas

O dente deve movimentar-se livremente sem tocar nas laterais da chapa.

Antes de ligar a máquina, gire o volante manualmente e confirme que não existe interferência entre agulha, chapa e dente.

DESCRIÇÃO COMPLETA

O Kit Chapa e Dente 4 Carreiras para Máquina de Costura Reta Industrial – Percurso Curto é um conjunto de reposição utilizado no sistema de transporte inferior de máquinas industriais compatíveis.

O kit reúne a chapa da agulha e o dente transportador de quatro carreiras, duas peças que precisam trabalhar em correspondência para permitir o apoio do material, a passagem da agulha e o movimento de avanço do tecido durante a formação dos pontos.

O dente transportador possui quatro linhas de serrilhas que passam pelas aberturas correspondentes da chapa e entram em contato com a parte inferior do material durante o ciclo de transporte.

Este conjunto é comercialmente identificado como percurso curto, característica que deve ser conferida antes da compra, pois existem outras configurações de chapa e dente de 4 carreiras com diferentes percursos e formatos.

A chapa apresentada possui também marcações-guia de 1/4″, 1/2″, 3/4″ e 1″, que podem ser utilizadas como referência visual durante a costura.

Como existem diversas versões de chapa e dente para máquinas retas industriais, a escolha não deve ser feita somente pela marca da máquina ou pela quantidade de carreiras.

Antes da compra, compare o formato, a furação, as aberturas e o percurso com as peças anteriormente instaladas na máquina.

ITENS INCLUSOS

• 01 Chapa da Agulha de 4 Carreiras – Percurso Curto
• 01 Dente Transportador de 4 Carreiras – Percurso Curto

NÃO ACOMPANHA

• Calcador
• Agulha
• Parafusos
• Chapa corrediça
• Barra do dente
• Caixa de bobina
• Bobina
• Lançadeira
• Máquina de costura
• Serviço de instalação ou regulagem
• Demais componentes não apresentados
