PRINCIPAIS CARACTERÍSTICAS

• Conjunto para aplicação de vivo duplo
• Referências: U192KW + U193KW
• Tamanho: 1/4″
• Equivalência aproximada: 6,4 mm
• Calcador externo + calcador interno
• Canais duplos na parte inferior
• Aplicação em máquina reta industrial compatível
• Sistema relacionado: walking foot / transporte alternado
• Utilizado em acabamentos com dois cordões paralelos
• Compatibilidade deve ser conferida pelo modelo e sistema do calcador

IDENTIFICAÇÃO

Produto: Conjunto de calcadores para vivo duplo
Tipo: Calcador interno + externo
Referência externa: U192KW
Referência interna: U193KW
Tamanho: 1/4″
Equivalência: aproximadamente 6,4 mm
Aplicação: Vivo duplo / Double Piping / Double Welt
Tipo de máquina: Reta industrial de transporte compatível
Quantidade: 02 peças
NCM: 8452.90.99
GTIN/EAN:

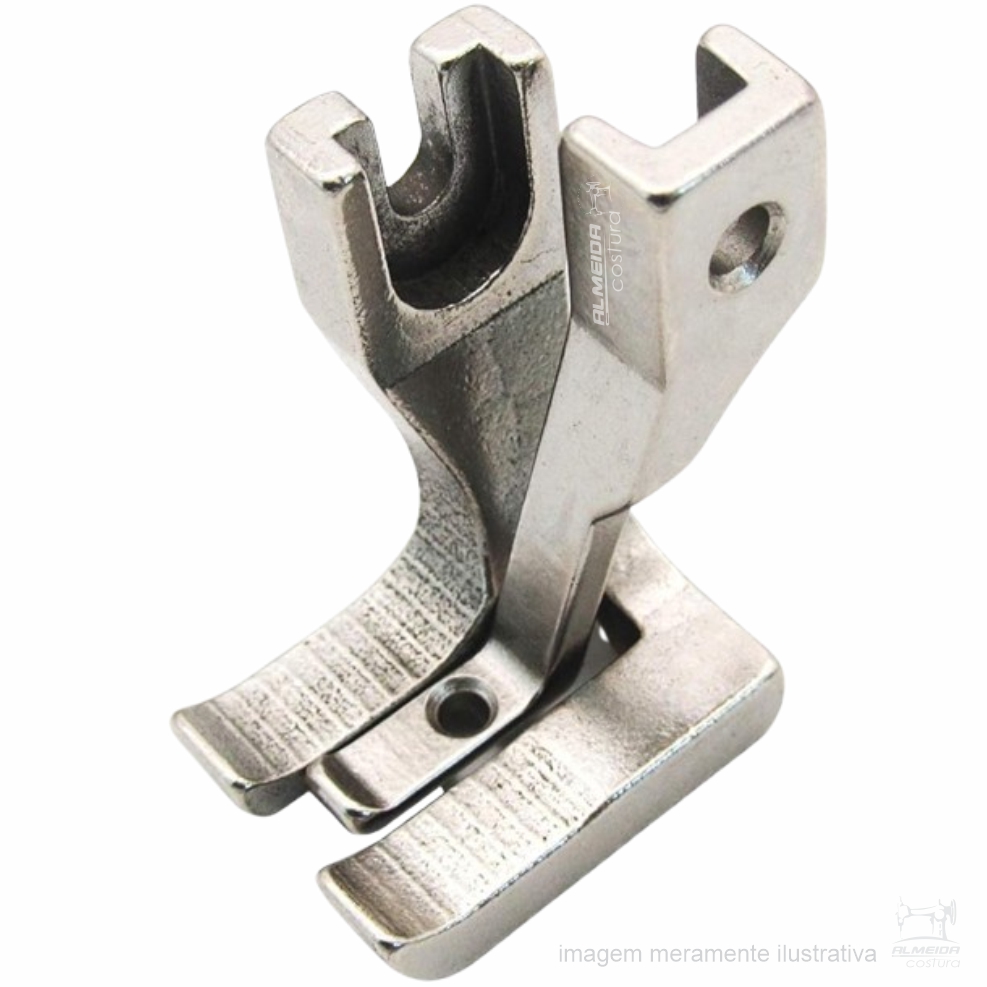

COMPOSIÇÃO DO CONJUNTO

01 CALCADOR EXTERNO – U192KW

O U192KW corresponde ao calcador externo utilizado na configuração de vivo duplo de:

1/4″ / aproximadamente 6,4 mm

Possui canais inferiores que acompanham o formato dos cordões durante a costura.

01 CALCADOR INTERNO – U193KW

O U193KW corresponde ao calcador interno do conjunto.

Ele trabalha em conjunto com o U192KW durante o movimento alternado dos calcadores.

Total: 02 peças

PARA QUE SERVE?

O conjunto é utilizado para costurar dois vivos ou cordões paralelos simultaneamente, criando o acabamento conhecido como:

• Vivo duplo
• Double piping
• Double welt
• Cordão duplo

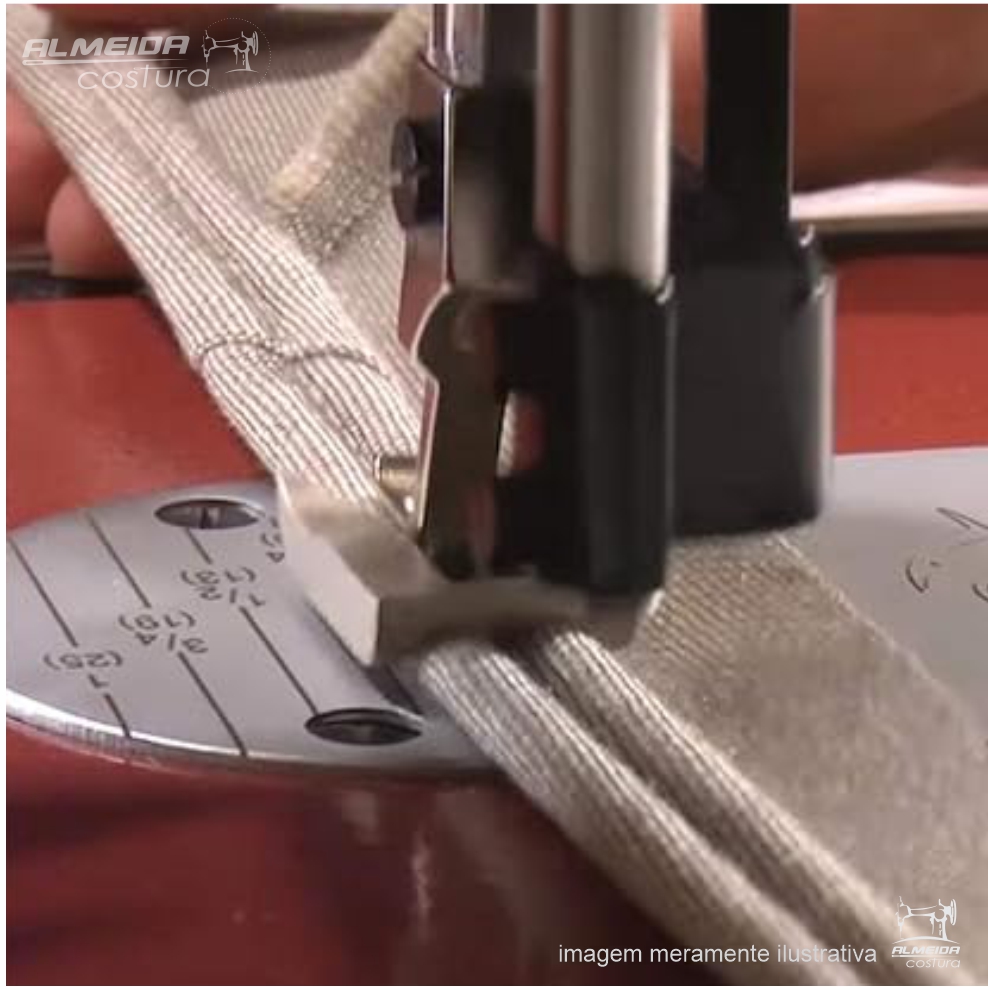

Os canais inferiores ajudam a manter os cordões posicionados enquanto a costura é realizada.

O QUE É VIVO DUPLO?

O vivo duplo é um acabamento formado por dois cordões revestidos de tecido posicionados lado a lado.

É muito utilizado em trabalhos de:

• Estofaria
• Almofadas
• Tapeçaria
• Capas
• Bolsas
• Decoração
• Revestimentos
• Acabamentos ornamentais

O resultado final depende do cordão, tecido, regulagem da máquina e habilidade do operador.

TAMANHO 1/4″

A referência U192KW corresponde tecnicamente à versão:

1/4″

que equivale aproximadamente a:

6,35 mm

Comercialmente:

6,4 mm

Esse tamanho identifica a configuração do canal para o vivo utilizado.

Antes da compra, compare a medida do cordão ou vivo utilizado com o tamanho do calcador.

REFERÊNCIAS U192KW E U193KW

As duas referências possuem funções diferentes:

U192KW

Calcador externo para vivo duplo de 1/4″.

U193KW

Calcador interno para vivo duplo.

As duas peças trabalham juntas no sistema alternado da máquina.

CANAIS DUPLOS

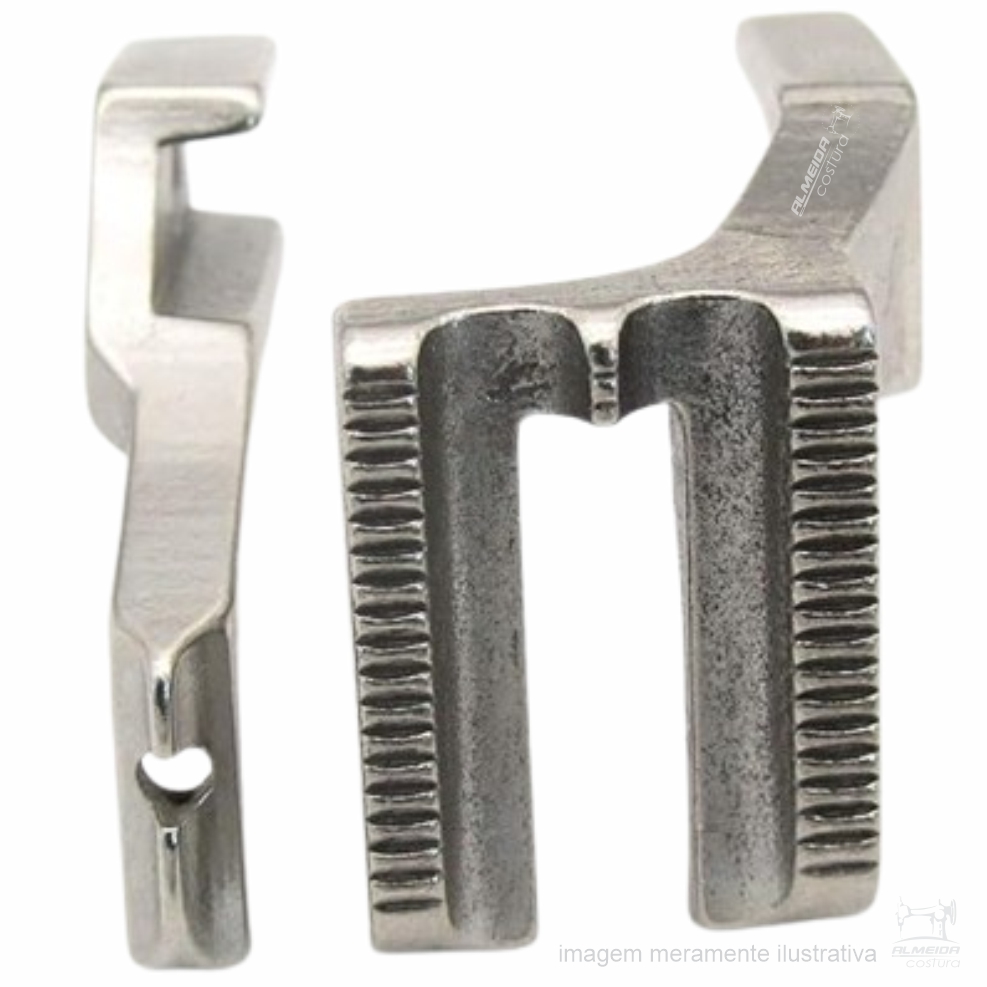

Uma característica importante deste conjunto é que os calcadores possuem canaletas duplas na parte inferior.

Essas canaletas permitem que os dois cordões fiquem acomodados durante a passagem sob o calcador.

O conjunto não deve ser confundido com um calcador para vivo simples, que possui configuração diferente.

OUTRAS MEDIDAS DA MESMA FAMÍLIA

Existem outras versões comerciais do calcador externo para vivo duplo.

1/8″

U192HW + U193KW

Aproximadamente 3,2 mm.

3/16″

U192LW + U193KW

Aproximadamente 4,8 mm.

1/4″

U192KW + U193KW

Aproximadamente 6,4 mm.

Também existem versões maiores em alguns catálogos.

Por isso, a letra da referência do calcador externo é importante para identificar a medida correta.

COMPATIBILIDADE

O conjunto é utilizado em máquinas industriais com sistema de calcadores alternados e encaixe compatível.

Entre as aplicações encontradas tecnicamente/comercialmente estão:

JUKI

• DU-141
• DU-1181
• DU-1181N
• TDU-N62

BROTHER

• DB2-B797
• DB2-B798

Também existem aplicações comerciais em máquinas de fabricantes como:

• Jack
• Highlead
• Mitsubishi
• Zoje
• Consew
• Nakajima
• Typical
• outras máquinas com sistema correspondente

A compatibilidade não deve ser definida somente pela marca.

SOBRE JUKI DU-1181

A DU-1181/DU-1181N é uma das aplicações mais frequentemente relacionadas ao padrão U192/U193.

Isso é útil porque ajuda a identificar o tipo de encaixe e sistema para o qual o conjunto foi desenvolvido.

Mesmo assim, deve-se conferir o modelo e o calcador atualmente instalado na máquina.

SOBRE BROTHER DB2-B797

O padrão U192/U193 também aparece amplamente relacionado à Brother DB2-B797, inclusive em catálogos de peças para walking foot.

Por isso, muitos fornecedores utilizam a expressão:

“B797 Style”

para identificar esse padrão de calcador.

TRANSPORTE DUPLO OU TRIPLO?

Este conjunto é amplamente comercializado para máquinas do tipo walking foot / alternating presser feet.

Há aplicações documentadas em máquinas de transporte superior e inferior, como Juki DU-1181, e também fornecedores que relacionam o mesmo padrão a algumas máquinas de transporte composto.

Por isso, eu não anunciaria o conjunto simplesmente como universal para:

todo transporte duplo

ou

todo transporte triplo.

O correto é confirmar o padrão de encaixe dos calcadores e o modelo da máquina.

COMO CONFIRMAR A COMPATIBILIDADE?

Antes da compra, confira:

Referência externa: U192KW
Referência interna: U193KW
Tamanho: 1/4″ / 6,4 mm
Tipo de operação: vivo duplo
Modelo da máquina
Sistema de transporte
Formato dos calcadores existentes
Pontos de fixação

Quando possível, compare diretamente com o conjunto retirado da máquina.

NÃO CONFUNDIR COM VIVO SIMPLES

Existem calcadores para:

• Vivo simples
• Vivo duplo
• Zíper
• Debrum
• Costura comum

O U192KW + U193KW desta página é destinado especificamente à configuração de vivo duplo.

NÃO CONFUNDIR AS MEDIDAS

As versões possuem aparência muito semelhante.

Exemplos:

• U192HW → 1/8″
• U192LW → 3/16″
• U192KW → 1/4″

Por isso, a identificação da referência é importante para evitar comprar uma largura diferente.

MATERIAIS E APLICAÇÕES

O conjunto é utilizado frequentemente em trabalhos de estofaria e acabamento.

Pode ser aplicado em materiais compatíveis com a capacidade da máquina, como:

• Tecidos para estofamento
• Tecidos de decoração
• Lonas compatíveis
• Materiais sintéticos
• Revestimentos
• Outros materiais adequados à máquina

Não é o calcador que determina sozinho a capacidade de costurar materiais espessos. Essa capacidade depende da máquina, agulha, linha, transporte e regulagem.

INSTALAÇÃO

A instalação exige a substituição dos calcadores interno e externo.

De forma geral:

1. Desligue a máquina.
2. Eleve o conjunto do calcador.
3. Remova os calcadores existentes.
4. Instale o U193KW na posição interna.
5. Instale o U192KW na posição externa.
6. Confira o alinhamento das duas peças.
7. Verifique a passagem da agulha.
8. Gire o volante manualmente.
9. Confirme o movimento alternado sem contato indevido.
10. Faça um teste com o vivo antes da produção.

Quando houver dúvida, recomenda-se regulagem por mecânico especializado.

REGULAGEM

Após instalar o conjunto, pode ser necessário ajustar:

• Posição lateral
• Altura dos calcadores
• Pressão
• Movimento alternado
• Comprimento do ponto
• Tensão da linha
• Posição do vivo

O acabamento depende da regulagem correta do conjunto e da máquina.

QUANDO SUBSTITUIR?

A troca pode ser necessária quando houver:

• Canaletas desgastadas
• Calcador deformado
• Quebra
• Folga excessiva
• Desgaste da superfície inferior
• Danos nos pontos de fixação
• Contato incorreto com a agulha
• Alteração para outra medida de vivo

DESCRIÇÃO COMPLETA

O Conjunto de Calcadores U192KW + U193KW para Vivo Duplo é utilizado em máquinas industriais com sistema de transporte compatível para realização de acabamentos com dois cordões paralelos.

O conjunto possui duas peças: o U192KW, calcador externo, e o U193KW, calcador interno.

A referência U192KW corresponde à configuração de 1/4″, aproximadamente 6,4 mm, e possui canais duplos inferiores destinados a conduzir os dois vivos durante a costura.

O conjunto é encontrado em aplicações como Juki DU-1181, DU-1181N, DU-141 e Brother DB2-B797, além de outras máquinas industriais que utilizem o mesmo padrão de calcadores alternados.

Existem outras medidas dentro da mesma família, como U192HW para 1/8″ e U192LW para 3/16″. Por isso, antes da compra, é importante confirmar tanto a referência quanto a largura necessária.

Este produto corresponde ao conjunto para vivo duplo de 1/4″, formado pelo calcador externo e interno.

ITENS INCLUSOS

• 01 Calcador Externo para Vivo Duplo 1/4″ – U192KW
• 01 Calcador Interno para Vivo Duplo – U193KW

Total: 02 peças

NÃO ACOMPANHA

• Agulha
• Chapa da agulha
• Dente transportador
• Cordão para vivo
• Tecido
• Parafusos adicionais
• Máquina de costura
• Serviço de instalação ou regulagem
