PRINCIPAIS BENEFÍCIOS

• Referência 362139002
• Placa interna do controlador de velocidade
• Aplicação em máquinas Singer domésticas compatíveis
• Versão específica para 220V
• Utilizada dentro do pedal/controlador
• Permite recuperar o controlador quando apenas o circuito interno está danificado
• Evita substituir o pedal completo quando os demais componentes estão em boas condições
• Referência técnica documentada em catálogos Singer

IDENTIFICAÇÃO

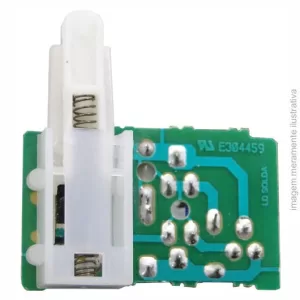

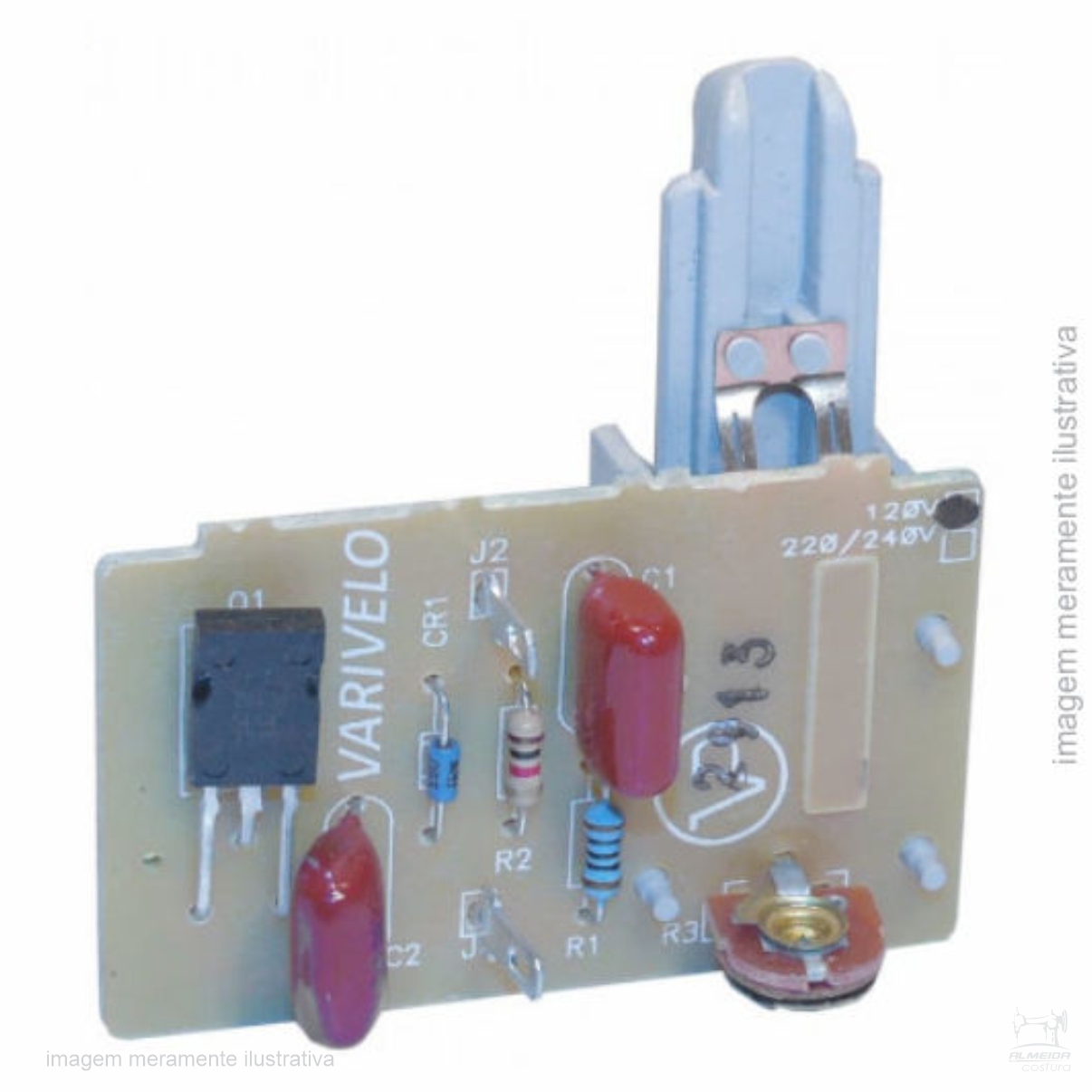

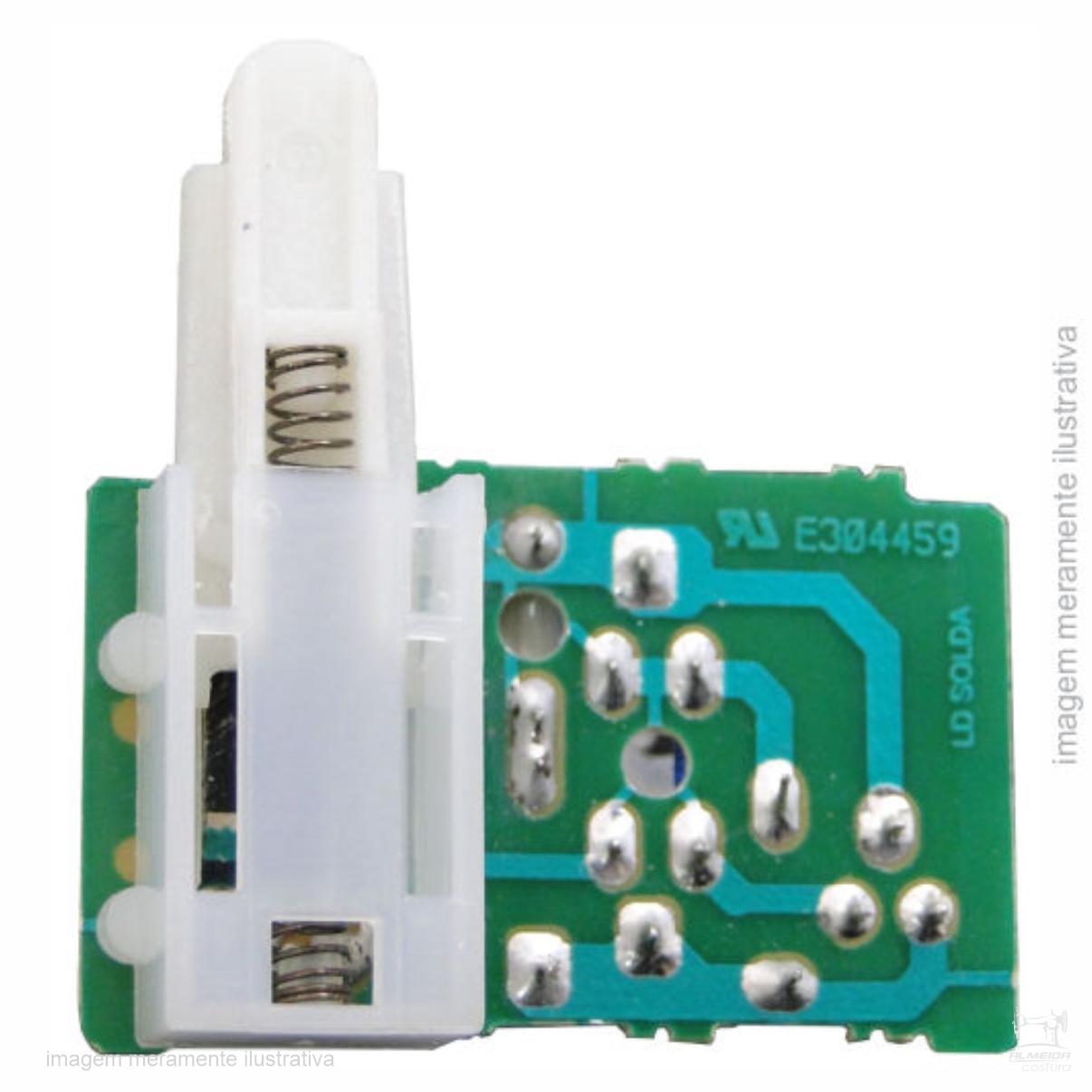

Produto: Circuito / placa do controlador do pedal
Referência: 362139002
Marca de aplicação: Singer
Denominação técnica: Placa do controlador 220V
Nome comercial relacionado: Reostato do pedal / circuito do reostato
Tensão: 220V
Aplicação: Máquina de costura doméstica
Posição: Parte interna do controlador de velocidade / pedal
GTIN/EAN:
NCM: 8452.90.89

PARA QUE SERVE?

A placa 362139002 faz parte do pedal responsável pelo controle da velocidade da máquina.

Quando o operador pressiona o pedal, o controlador altera eletricamente a alimentação do motor de acordo com o acionamento.

Isso permite trabalhar em diferentes velocidades, por exemplo:

Mais lentamente em curvas, detalhes e início de costura, ou mais rapidamente em trechos longos e retos.

A placa é um dos componentes internos responsáveis por esse funcionamento.

COMO FUNCIONA NO PEDAL?

O pedal transforma o movimento realizado pelo pé em uma alteração no sistema de controle elétrico.

De forma simplificada:

1. O operador pressiona o pedal.

2. O mecanismo interno movimenta o sistema do controlador.

3. A placa participa da regulagem elétrica enviada ao motor.

4. A velocidade da máquina varia conforme o acionamento.

Quando o pedal é liberado, o mecanismo retorna à posição de repouso.

NÃO É O PEDAL COMPLETO

Este ponto deve ficar destacado no anúncio.

A referência 362139002 corresponde à placa interna do controlador 220V.

Ela não corresponde ao conjunto completo contendo carcaça, cabo e demais componentes do pedal.

Em diferentes famílias Singer, o pedal completo pode possuir outras referências próprias.

Portanto:

362139002 = placa interna do controlador 220V

Pedal completo = conjunto com referência própria conforme a máquina

COMPATIBILIDADE

SINGER – LINHA PREMIUM

Aplicação confirmada em configurações 220V das famílias:

PL436B
PP436B
PL418B
PP418B
PL410B
PL002B
PP002B

Nessas máquinas, a referência 362139002 aparece diretamente como Placa do Controlador 220V.

OUTROS MODELOS SINGER DOCUMENTADOS

A mesma referência também aparece no sistema elétrico de máquinas Singer como:

2602 Precisa
LP402B Precisa
2630 Facilita
4822
4830
4830 Elegance
ZP418B Facilita Plus
ML405B Carina
ML418B Bella
9818 Fashion
9836 Fashion

desde que a máquina utilize a configuração 220V correspondente a esse controlador.

IMPORTANTE SOBRE A COMPATIBILIDADE

Não considerar a placa universal para qualquer pedal Singer.

A Singer utilizou diferentes:

Pedais, controladores, placas, cabos, conectores e sistemas elétricos ao longo dos anos.

Antes da compra, confira:

Referência 362139002, tensão 220V, formato da placa, terminais, mecanismo interno do pedal e modelo da máquina.

A aparência externa do pedal não é suficiente para confirmar a compatibilidade.

220V X 120V

Existem duas referências diferentes:

362139001 – placa do controlador 120V

362139002 – placa do controlador 220V

Este anúncio corresponde somente à:

362139002 – 220V

Não recomendamos substituir uma versão pela outra.

REOSTATO OU PLACA DO CONTROLADOR?

No mercado, esta peça é frequentemente procurada como:

Reostato do pedal
Circuito do reostato
Placa do pedal
Placa do acelerador
Circuito do pedal

Entretanto, a denominação técnica encontrada na documentação da máquina é:

Placa do Controlador 220V

Por isso, eu utilizaria “placa do controlador” como nome técnico principal e manteria “reostato” nas palavras relacionadas para facilitar a pesquisa do cliente.

QUANDO PODE SER NECESSÁRIO SUBSTITUIR?

A placa deve ser avaliada quando o pedal apresentar problemas como:

Máquina não responder ao acionamento, velocidade não variar corretamente, funcionamento intermitente ou comportamento irregular do motor.

Esses sintomas não confirmam sozinhos defeito na 362139002.

O problema também pode estar em:

Cabo elétrico, plugue, contatos, mecanismo do pedal, motor, escovas/carvões, fiação ou outros componentes.

Por isso, recomenda-se diagnóstico antes da substituição.

PEDAL ACELERANDO SOZINHO

Se a máquina funcionar sem que o pedal esteja sendo pressionado, apresentar velocidade instável ou outro comportamento elétrico anormal, desconecte a máquina da tomada.

Não continue utilizando o equipamento até identificar o defeito.

Esse tipo de problema pode envolver o controlador, mecanismo interno, fiação ou outros componentes elétricos.

CUIDADOS NA INSTALAÇÃO

A substituição exige abertura do pedal e acesso aos componentes elétricos internos.

Antes de qualquer intervenção:

Retire o plugue da tomada.

Não trabalhe com o controlador energizado.

Compare a placa nova com a antiga.

Confira a referência e a tensão.

Registre a posição dos fios e terminais antes de desmontar.

Não improvise conexões.

Verifique se fios, isolamentos e terminais estão em boas condições.

Depois da montagem, a carcaça deve permanecer corretamente fechada antes do teste.

Por se tratar de componente elétrico ligado à rede, recomenda-se instalação por técnico qualificado quando o cliente não tiver experiência nesse tipo de reparo.

DESCRIÇÃO COMPLETA

O Circuito / Placa do Controlador do Pedal Singer 220V – 362139002 é uma peça interna utilizada no sistema responsável pelo controle da velocidade de máquinas de costura domésticas Singer compatíveis.

A referência 362139002 é identificada tecnicamente como Placa do Controlador 220V.

Quando o operador pressiona o pedal da máquina, o mecanismo interno atua sobre o controlador, permitindo alterar a velocidade de funcionamento do motor. Dessa forma, é possível controlar o ritmo da costura através da pressão exercida pelo pé.

Esta peça é utilizada como reposição do circuito interno e não corresponde ao pedal completo.

A referência possui aplicação documentada nas famílias Singer PL/PP436B, PL/PP418B, PL410B e PL/PP002B, além de máquinas como 2602, LP402B, 2630, 4822, 4830, ZP418B, ML405B, ML418B, 9818 e 9836, nas configurações compatíveis.

É importante observar que existe uma versão diferente para 120V:

362139001 = 120V

362139002 = 220V

Portanto, a tensão deve ser conferida antes da compra.

Como a Singer utilizou diferentes tipos de controlador ao longo das suas linhas domésticas, a peça não deve ser escolhida apenas pela aparência externa do pedal. A confirmação pela referência é a forma mais segura.

ITEM INCLUSO

01 Placa do controlador do pedal 362139002 – 220V

NÃO ACOMPANHA

Carcaça do pedal, cabo elétrico, plugue, motor, pedal completo ou demais componentes que não façam parte da placa fornecida.

OBSERVAÇÃO

Antes da compra, confirme:

Referência: 362139002
Tensão: 220V
Aplicação: controlador de velocidade Singer doméstica

Não confundir com 362139001 – 120V.
