PRINCIPAIS CARACTERÍSTICAS

• Chapa de agulha para overlock industrial
• Configuração de 4 fios
• Aplicação em máquinas de 2 agulhas compatíveis
• Referência principal 20715201
• Referência Zoje relacionada 10058559
• Referência Baoyu relacionada 880006018
• Componente do conjunto de transporte e formação do ponto
• Indicada para reposição da chapa desgastada ou danificada

COMPATIBILIDADE

JACK

A referência 20715201 possui aplicação documentada em máquinas e configurações como:

• Jack C3
• Jack C4
• Jack JK-798TE
• configurações de 4 fios compatíveis

No catálogo da Jack, a referência aparece explicitamente como:

20715201 — Needle Plate — 4 Thread

Na série C3/C4, está documentada em configurações como C3-4-M03/333 e variantes correspondentes.

ZOJE

A referência 10058559 aparece nos catálogos Zoje como chapa para:

4 fios — costura normal

Entre as famílias documentadas estão:

• Zoje B8500
• Zoje B8510
• Zoje ZJ950E-13 em configurações compatíveis

A Zoje utiliza outras chapas para versões de 3 fios, 5 fios e materiais pesados. Portanto, 10058559 deve ser relacionada especificamente à configuração normal de 4 fios.

BAOYU

A referência:

880006018

está confirmada como:

Needle Plate, Four-Thread

para:

Baoyu GT-900D-4

A GT-900D-4 é uma overlock industrial de 2 agulhas e 4 fios.

IDENTIFICAÇÃO

Produto: Chapa de agulha
Nome técnico: Needle Plate
Configuração: 4 fios
Referência principal: 20715201
Referência Zoje relacionada: 10058559
Referência Baoyu relacionada: 880006018
Aplicação: Overlock industrial
GTIN/EAN:
NCM: 8452.90.92

PARA QUE SERVE?

A chapa da agulha fica instalada sobre o mecanismo de transporte da overlock e forma a superfície onde o tecido desliza durante a costura.

Ela possui aberturas específicas para permitir:

• passagem das agulhas;
• movimento dos dentes transportadores;
• passagem e formação das linhas;
• funcionamento adequado dos loopers e demais componentes do conjunto.

A geometria da chapa precisa estar correta para a configuração da máquina.

CONFIGURAÇÃO DE 4 FIOS

As referências pesquisadas correspondem a configurações de overlock de 4 fios.

Nesse tipo de máquina normalmente trabalham:

2 agulhas + 4 fios

formando uma costura que combina o fechamento do material com o acabamento da borda.

Por isso, não se deve utilizar automaticamente uma chapa semelhante destinada a máquinas de 3 ou 5 fios.

NÃO CONFUNDIR COM OUTRAS CHAPAS

Na própria família Jack existem outras referências conforme a configuração.

Por exemplo:

20715203 — utilizada em outra configuração da C3
20715205 — configuração de 5 fios
20715204 — outra configuração de 5 fios
20715206 — configuração específica mais larga
20715211 — configuração de 6 fios

Na Zoje também existem códigos diferentes:

10061908 — 3 fios normal
10058559 — 4 fios normal
10058558 — 4 fios para material pesado
10058560 — 5 fios normal

Portanto, a referência correta deve ser conferida antes da compra.

20715201, 10058559 E 880006018

Para o cadastro da Almeida Costura, eu organizaria assim:

Referência principal: 20715201

Referências relacionadas:

• 10058559
• 880006018

Se vocês já verificaram fisicamente no estoque que a mesma chapa atende Jack, Zoje e Baoyu dessas configurações, podemos escrever:

Referências compatíveis/equivalentes: 20715201 / 10058559 / 880006018

Caso essa comparação física ainda não tenha sido feita, eu evitaria a palavra “equivalentes” e manteria apenas “referências relacionadas”.

QUANDO VERIFICAR A SUBSTITUIÇÃO?

A chapa deve ser inspecionada quando apresentar:

• desgaste na região de passagem da agulha;
• marcas provocadas pela agulha;
• quebra;
• deformação;
• rebarbas;
• tecido prendendo ou enroscando;
• abertura danificada;
• contato incorreto com os dentes transportadores.

Uma chapa danificada pode interferir na passagem do tecido e da linha.

Também devem ser verificados agulhas, dentes, loopers e regulagem da máquina.

COMO CONFIRMAR A PEÇA CORRETA?

Antes da compra, confira:

1. Modelo completo da máquina
2. Quantidade de fios
3. Quantidade de agulhas
4. Referência da chapa antiga
5. Formato das aberturas
6. Furação de fixação
7. Dentes transportadores utilizados
8. Configuração para material normal ou pesado

ITEM INCLUSO

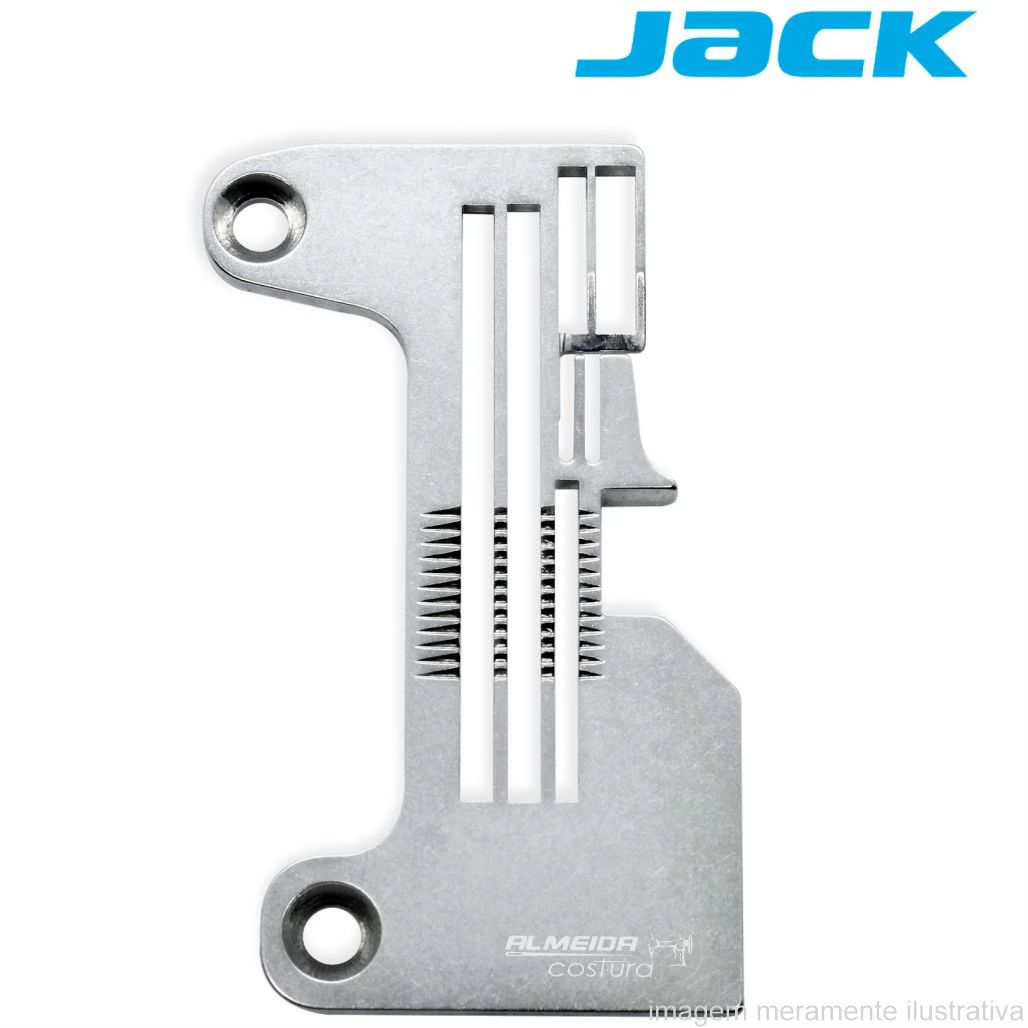

01 Chapa de Agulha para Overlock Industrial 4 Fios – 20715201

Não acompanha dentes transportadores, parafusos, agulhas, calcador ou demais componentes, salvo quando expressamente informado.

DESCRIÇÃO COMPLETA

A Chapa de Agulha 4 Fios para Overlock Industrial 20715201 é uma peça de reposição utilizada no conjunto de transporte e formação do ponto de máquinas overlock industriais compatíveis.

A referência 20715201 é documentada pela Jack como Needle Plate para configurações de 4 fios, com aplicação nas famílias C3, C4 e JK-798TE compatíveis.

Também foram confirmadas referências de outros fabricantes para a mesma configuração geral: a 10058559, utilizada pela Zoje em overlocks de quatro fios para costura normal, e a 880006018, utilizada na Baoyu GT-900D-4.

A chapa fica instalada na base da área de costura e serve como superfície de apoio para o material, permitindo simultaneamente a passagem das agulhas e o movimento dos dentes transportadores.

É importante utilizar a chapa correspondente à configuração exata da máquina, pois modelos de 3, 4 e 5 fios, bem como versões para materiais pesados, podem utilizar referências e geometrias diferentes.

Antes da substituição, confirme o modelo completo da máquina, quantidade de fios, referência da chapa antiga e formato do conjunto instalado.
