PRINCIPAIS BENEFÍCIOS

• Componente específico do mecanismo de amolação.
• Referência técnica Eastman 73C7-49.
• Aplicação documentada em máquinas de 9 e 10 polegadas.
• Integra o conjunto do eixo roscado do amolador.
• Indicado para substituição de tubos danificados ou deformados.
• Permite a reposição individual do componente.
• Identificação em catálogo técnico para facilitar a manutenção.

COMPATIBILIDADE

Máquinas com aplicação documentada:

• Eastman Brute 627 — configuração de faca de 9″.
• Eastman Brute 627 — configuração de faca de 10″.
• Eastman Blue Streak II 629 — configuração de faca de 9″.
• Eastman Blue Streak II 629 — configuração de faca de 10″.

A referência aparece nas listas técnicas dos modelos Eastman 627X, 629X e Brute 627VS, respeitando a configuração do mecanismo de amolação.

A utilização em máquinas de outras marcas ou versões de cortadeiras deve ser confirmada pela referência e pelas dimensões da peça.

Importante: o produto não deve ser considerado universal para todas as máquinas de corte de 10 polegadas.

IDENTIFICAÇÃO TÉCNICA

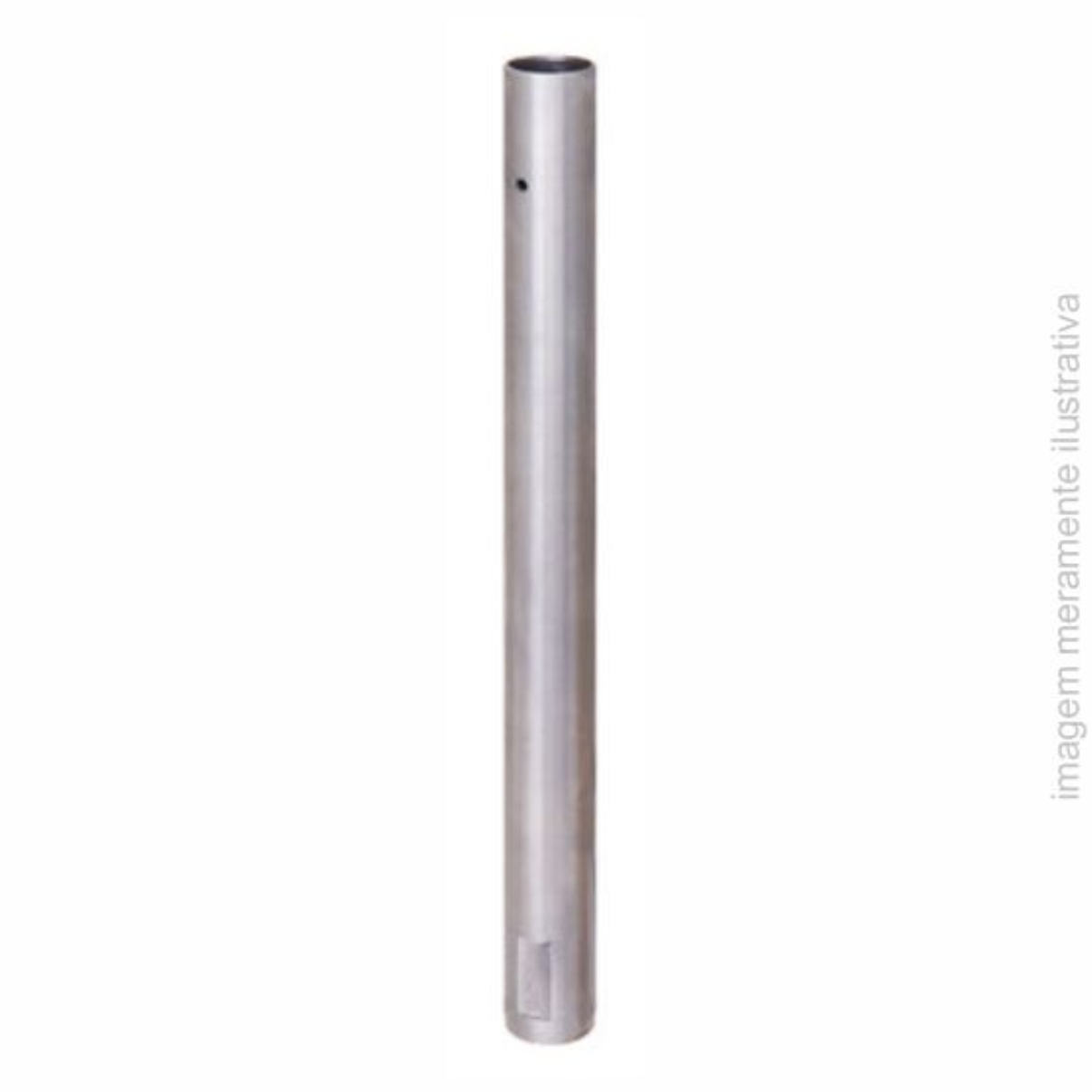

• Produto: Cano do Amolador
• Nome técnico: Tubo do Eixo Roscado do Amolador
• Nome em inglês: Tube for Screw Shaft
• Marca de aplicação: Eastman
• Referência principal: 73C7-49
• Tipo: Componente mecânico tubular
• Conjunto: Mecanismo de amolação da faca
• Localização: Alojamento do conjunto do amolador
• Aplicação: Máquina de corte vertical de tecido
• Tamanho de faca: 9 e 10 polegadas
• Quantidade: 1 unidade
• GTIN/EAN:

PARA QUE SERVE?

O cano 73C7-49 é utilizado na montagem do mecanismo de amolação das máquinas de corte de faca vertical Eastman.

Esses equipamentos possuem um sistema mecânico de afiação que utiliza eixos, engrenagens, elementos de acionamento e componentes de suporte.

O tubo pertence ao conjunto associado ao eixo roscado do amolador, conforme a construção original do equipamento.

Sua identificação correta é importante para permitir a montagem dos componentes correspondentes durante a manutenção.

COMO FUNCIONA O CONJUNTO DE AMOLAÇÃO?

O sistema de amolação das máquinas de corte vertical possui componentes responsáveis por movimentar os elementos abrasivos utilizados para afiar a faca.

O mecanismo inclui eixos roscados, eixos quadrados, engrenagens e outros componentes de transmissão e suporte.

O tubo 73C7-49 integra a montagem do eixo roscado, enquanto outros tubos possuem aplicações específicas nos eixos quadrados.

Para o funcionamento adequado, os componentes devem apresentar condições mecânicas apropriadas e estar montados conforme as especificações da máquina.

A substituição do tubo deve considerar sua posição, suas dimensões e a configuração do mecanismo de amolação.

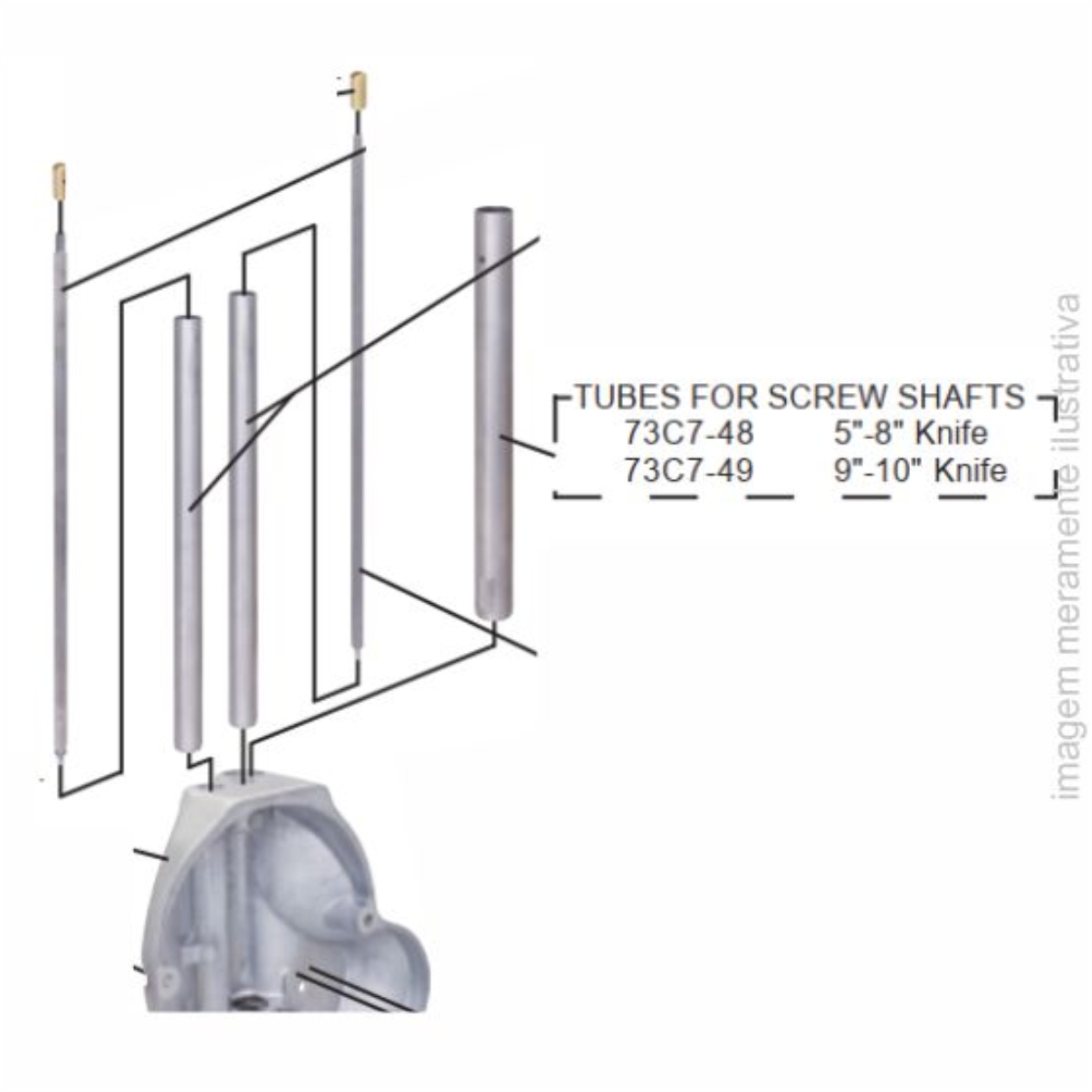

DIFERENÇA ENTRE AS REFERÊNCIAS

As máquinas Eastman possuem diferentes tubos no conjunto de amolação.

• 73C7-49: tubo do eixo roscado para máquinas de 9 e 10 polegadas.
• 73C7-48: tubo do eixo roscado para máquinas de 5 a 8 polegadas.
• 73C7-47: tubo do eixo quadrado para máquinas de 9 e 10 polegadas.
• 73C7-46: tubo do eixo quadrado para máquinas de menor altura, conforme a versão.

Esses componentes apresentam funções de montagem relacionadas, mas possuem códigos próprios.

A referência deve ser conferida antes da substituição.

COMO IDENTIFICAR A PEÇA CORRETA?

Antes da compra, recomendamos conferir:

• Referência 73C7-49.
• Marca e modelo completo da máquina.
• Altura nominal da faca.
• Comprimento total do tubo.
• Diâmetro externo.
• Diâmetro interno.
• Posição de montagem no mecanismo.
• Correspondência com a peça utilizada anteriormente.

A indicação de 9 ou 10 polegadas refere-se ao tamanho de faca da máquina, não ao comprimento físico do tubo.

QUANDO SUBSTITUIR?

A substituição pode ser necessária quando o componente apresentar deformações, desgaste, trincas, danos nas extremidades ou outras avarias que comprometam sua montagem.

Dificuldades no funcionamento do mecanismo de amolação também podem estar relacionadas aos eixos, às engrenagens e aos demais componentes do conjunto.

Por isso, recomenda-se avaliação técnica antes da substituição.

ORIENTAÇÕES DE INSTALAÇÃO

Antes de realizar a manutenção, desligue a máquina e desconecte-a da alimentação elétrica.

Confira a referência do tubo antigo e sua posição no mecanismo.

Verifique as condições do eixo roscado e dos demais componentes associados.

Durante a instalação, respeite as orientações do catálogo técnico Eastman.

Após a substituição, confira o posicionamento e a movimentação do conjunto antes de colocar a máquina em funcionamento.

Devido à presença de uma faca cortante e de componentes móveis, recomenda-se que a manutenção seja realizada por profissional capacitado.

DESCRIÇÃO COMPLETA

O Cano do Amolador para Máquina de Corte de Faca Vertical Eastman – 73C7-49 é um componente mecânico utilizado no conjunto de afiação de equipamentos industriais de corte de tecido.

Identificado no catálogo técnico Eastman como Tube for Screw Shaft, corresponde ao tubo do eixo roscado do mecanismo de amolação.

Sua aplicação está documentada nas máquinas Eastman Brute 627 e Blue Streak II 629, em configurações de faca de 9 e 10 polegadas.

Esses equipamentos possuem um mecanismo de afiação que utiliza diferentes componentes para realizar a movimentação dos elementos abrasivos responsáveis pela manutenção do fio da faca.

O sistema é composto por eixos, engrenagens, suportes, tubos e outros elementos mecânicos que trabalham de maneira coordenada.

O componente 73C7-49 pertence à montagem do eixo roscado desse mecanismo.

O fabricante diferencia essa referência de outros tubos utilizados no mesmo conjunto.

Para máquinas com facas de 5 a 8 polegadas, por exemplo, o catálogo identifica o tubo do eixo roscado pela referência 73C7-48.

Já a referência 73C7-47 corresponde ao tubo do eixo quadrado para máquinas de 9 e 10 polegadas.

Essa distinção é importante porque os componentes não devem ser considerados intercambiáveis apenas por possuírem aparência tubular semelhante.

Durante a utilização ou em intervenções de manutenção, peças do conjunto de amolação podem sofrer desgaste ou deformações que comprometam sua montagem.

Nessas situações, pode ser necessária a substituição do componente após avaliação técnica.

A escolha correta deve considerar a referência, o modelo da cortadeira, a altura da faca e as dimensões da peça.

Antes da compra, confira a identificação do componente antigo e, se necessário, consulte a equipe da Almeida Costura para auxiliar na escolha.

OBSERVAÇÃO

ATENÇÃO: ESTE ANÚNCIO CORRESPONDE AO TUBO DO EIXO ROSCADO DO AMOLADOR, REFERÊNCIA 73C7-49.

A aplicação documentada é para máquinas Eastman de 9 e 10 polegadas, nas configurações compatíveis.

Não confundir com a referência 73C7-48, destinada a máquinas menores, nem com a 73C7-47, utilizada no conjunto do eixo quadrado.

O anúncio corresponde ao tubo individual, não acompanhando o eixo roscado ou o mecanismo completo de amolação.

A referência Eastman identifica a aplicação técnica, mas não comprova que a unidade comercializada seja original do fabricante.

Em caso de dúvida, entre em contato com a Almeida Costura informando a marca, o modelo completo da máquina de corte e, se possível, enviando uma fotografia da peça antiga.
