PRINCIPAIS CARACTERÍSTICAS

• Calcador para franzir
• Modelo P5W
• Base larga
• Aplicação em máquina reta industrial
• Permite trabalhar com uma ou duas camadas
• Pode franzir o tecido inferior enquanto une uma camada superior
• Não possui regulagem própria de franzimento
• O resultado pode ser alterado pelas regulagens da máquina
• Utilizado para babados e acabamentos franzidos
• Indicado para máquinas de 1 agulha e transporte simples compatíveis

COMPATIBILIDADE

Indicado para máquinas retas industriais de uma agulha e transporte simples que utilizem sistema de fixação compatível com o P5W.

Esse padrão é encontrado em diversas máquinas industriais das marcas:

• Juki
• Brother
• Jack
• Zoje
• Siruba
• Typical
• Singer
• Lanmax
• Sun Special
• outras equivalentes

A compatibilidade não deve ser determinada somente pela marca da máquina.

Antes da compra, confira:

• tipo de máquina;
• sistema de fixação do calcador;
• posição da agulha;
• formato da haste;
• espaço sobre os dentes transportadores;
• formato do calcador atualmente utilizado.

IDENTIFICAÇÃO

Produto: Calcador para franzir
Modelo / Referência: P5W
Tipo: Largo
Configuração: Dupla camada
Nome técnico: Gathering / Shirring Presser Foot
Aplicação: Máquina reta industrial
Quantidade de agulhas: 1
Sistema indicado: Transporte simples
GTIN/EAN:
NCM: 8452.90.99

PARA QUE SERVE?

O P5W permite produzir o franzimento durante a própria costura.

Em uma utilização convencional com apenas um tecido, o material passa sob o calcador e recebe a ação dos dentes transportadores, formando o franzido conforme a máquina avança.

Também é possível trabalhar com duas camadas simultaneamente.

Nesse caso:

Camada inferior: fica diretamente sobre os dentes transportadores e tende a receber o franzimento.

Camada superior: passa pela abertura própria do calcador e pode permanecer mais plana.

As duas camadas são unidas pela mesma linha de costura.

Esse sistema permite, por exemplo, aplicar um babado franzido diretamente em outra peça sem precisar franzir primeiro e costurar depois em uma segunda operação.

O QUE SIGNIFICA DUPLA CAMADA?

A expressão dupla camada refere-se à possibilidade de conduzir dois tecidos por caminhos diferentes no calcador.

O tecido que será franzido é colocado na parte inferior.

O tecido que deverá permanecer mais plano é conduzido pela abertura existente no calcador.

Durante a costura, os dois materiais são unidos enquanto o tecido inferior recebe o franzimento.

O resultado depende do tipo e da espessura dos tecidos utilizados.

BASE LARGA

O P5W é a versão de base larga dentro dessa família de calcadores franzidores.

A base maior oferece uma área de apoio diferente de modelos estreitos, como o P5, sendo adequada para operações em que se deseja trabalhar com uma superfície maior de contato sobre o tecido.

Por isso:

P5: modelo mais estreito
P5W: modelo largo

Não devem ser tratados como a mesma versão.

CONTROLE DO FRANZIMENTO

O P5W não possui parafuso ou mola própria para determinar uma proporção exata de franzimento.

A quantidade de franzido pode variar principalmente conforme:

• comprimento do ponto;
• pressão do calcador;
• tensão da linha superior;
• espessura do tecido;
• flexibilidade do material;
• velocidade da máquina;
• quantidade de camadas;
• forma de condução pelo operador.

De forma geral, um ponto mais longo tende a favorecer maior franzimento, mas o resultado deve sempre ser testado no tecido utilizado na produção.

NÃO EXISTE PROPORÇÃO FIXA

Não recomendo colocar no anúncio frases como:

“franze 2 para 1”

ou

“faz franzido de tamanho fixo”

porque o P5W não determina sozinho uma proporção universal.

Dois tecidos diferentes podem apresentar níveis de franzimento bastante diferentes com a mesma regulagem.

Para trabalhos que exigem uma proporção precisa, recomenda-se fazer uma amostra antes da produção.

TECIDOS INDICADOS

O desempenho tende a ser melhor em materiais leves e médios, por exemplo:

• tricoline;
• algodão leve;
• viscose;
• crepe;
• cetim;
• tecidos para roupas infantis;
• forros;
• tecidos para babados;
• materiais semelhantes.

A utilização em materiais muito grossos, rígidos ou elásticos depende da regulagem e da capacidade da máquina.

Há fornecedores que comercializam o P5W também para materiais mais encorpados, mas eu não colocaria “tecidos pesados” como aplicação garantida para todos os casos.

APLICAÇÕES

Pode ser utilizado na confecção de:

• babados;
• saias;
• vestidos;
• mangas;
• roupas infantis;
• camisolas;
• aventais;
• enxovais;
• almofadas;
• cortinas leves;
• decoração têxtil;
• aplicação de faixa franzida sobre outra peça.

COMO UTILIZAR COM UMA CAMADA?

Para franzir apenas um tecido:

1. Instale o P5W corretamente na barra do calcador.
2. Posicione o tecido normalmente sob o calcador.
3. Comece o teste com ponto mais longo.
4. Costure sem esticar o tecido.
5. Observe a intensidade do franzimento.
6. Faça os ajustes necessários antes da peça definitiva.

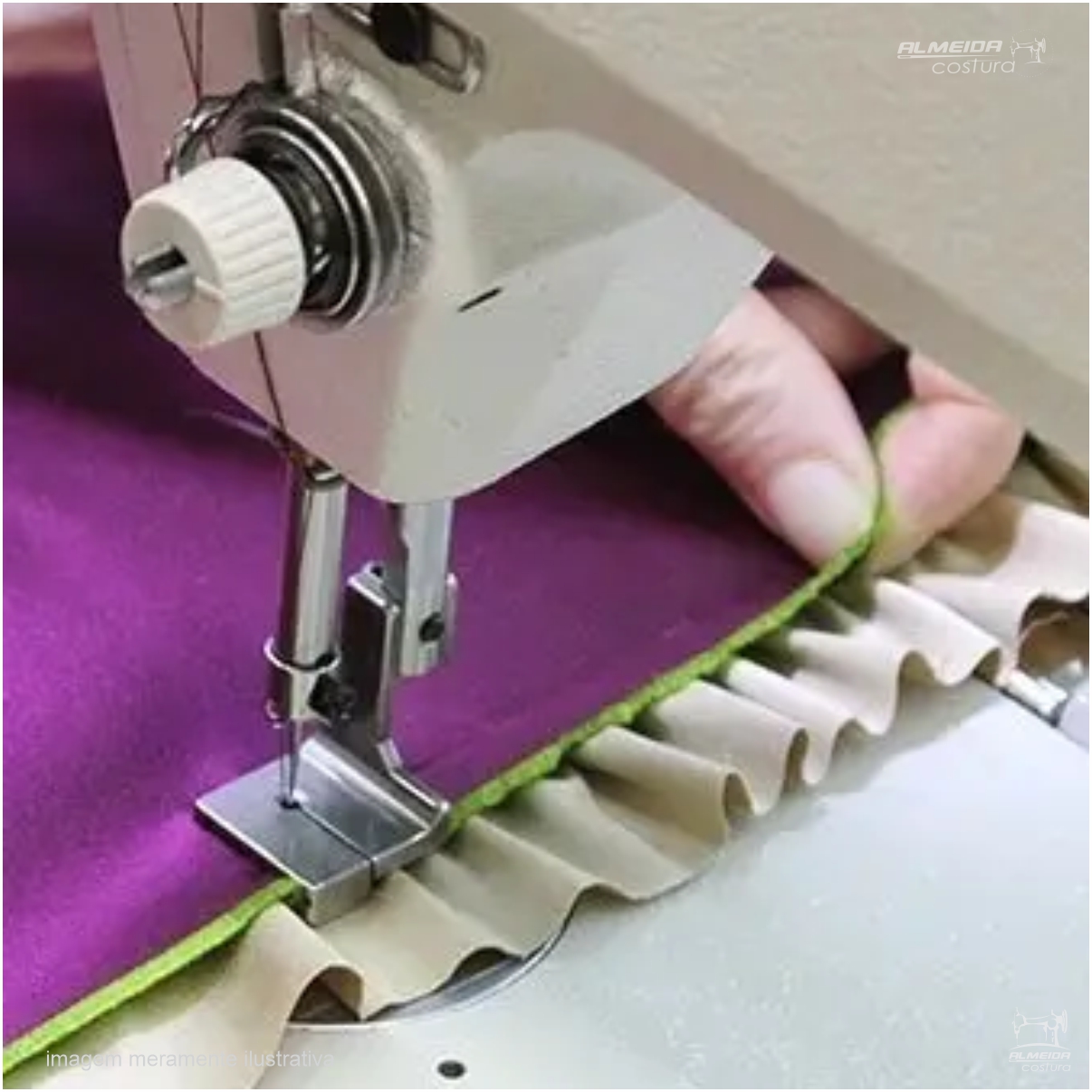

COMO UTILIZAR COM DUAS CAMADAS?

Para franzir e unir dois tecidos:

1. Posicione o tecido que será franzido na parte inferior.
2. Introduza o tecido superior na passagem correspondente do calcador.
3. Alinhe as bordas.
4. Abaixe o calcador.
5. Gire manualmente o volante para verificar a posição da agulha.
6. Inicie a costura em baixa velocidade.
7. Conduza os dois tecidos sem puxá-los.

O tecido inferior tende a franzir enquanto a camada superior é costurada sobre ele.

P5W E OUTROS CALCADORES FRANZIDORES

Não confundir com:

P5 — franzidor estreito para duas camadas.

P50 / P50H — outros padrões de calcador para franzimento.

P950 / P952 — modelos de franzidores com construção e sistema de regulagem diferentes.

O formato e a referência devem ser conferidos antes da compra.

MEDIDAS

Encontrei comercialmente para o P5W medidas próximas de:

Comprimento: aproximadamente 35 mm
Largura: aproximadamente 25 mm

Porém, não encontrei desenho técnico de fabricante que confirme essas dimensões para todos os lotes P5W.

Por isso, eu não colocaria essas medidas como especificação definitiva até medir fisicamente a unidade da Almeida Costura.

COMO CONFIRMAR A PEÇA CORRETA?

Antes da compra, confira:

1. Modelo P5W
2. Máquina reta industrial
3. Sistema de transporte simples
4. Fixação do calcador
5. Posição da agulha
6. Base larga
7. Passagem para a segunda camada
8. Formato do calcador utilizado anteriormente

ITEM INCLUSO

01 Calcador para Franzir Largo Dupla Camada – P5W

Não acompanha parafuso de fixação, agulha, linha, tecidos, chapa da agulha ou máquina de costura, salvo quando expressamente informado.

DESCRIÇÃO COMPLETA

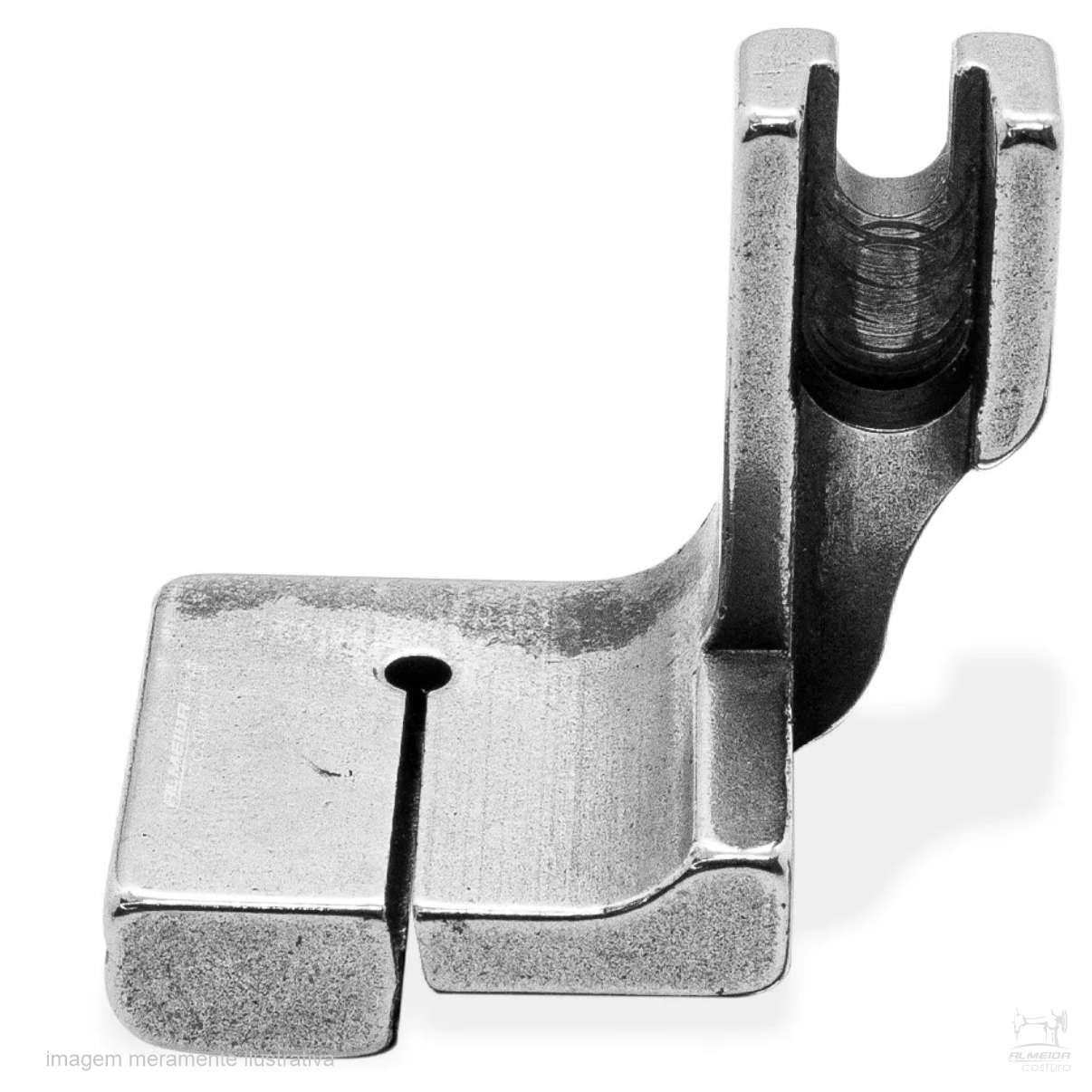

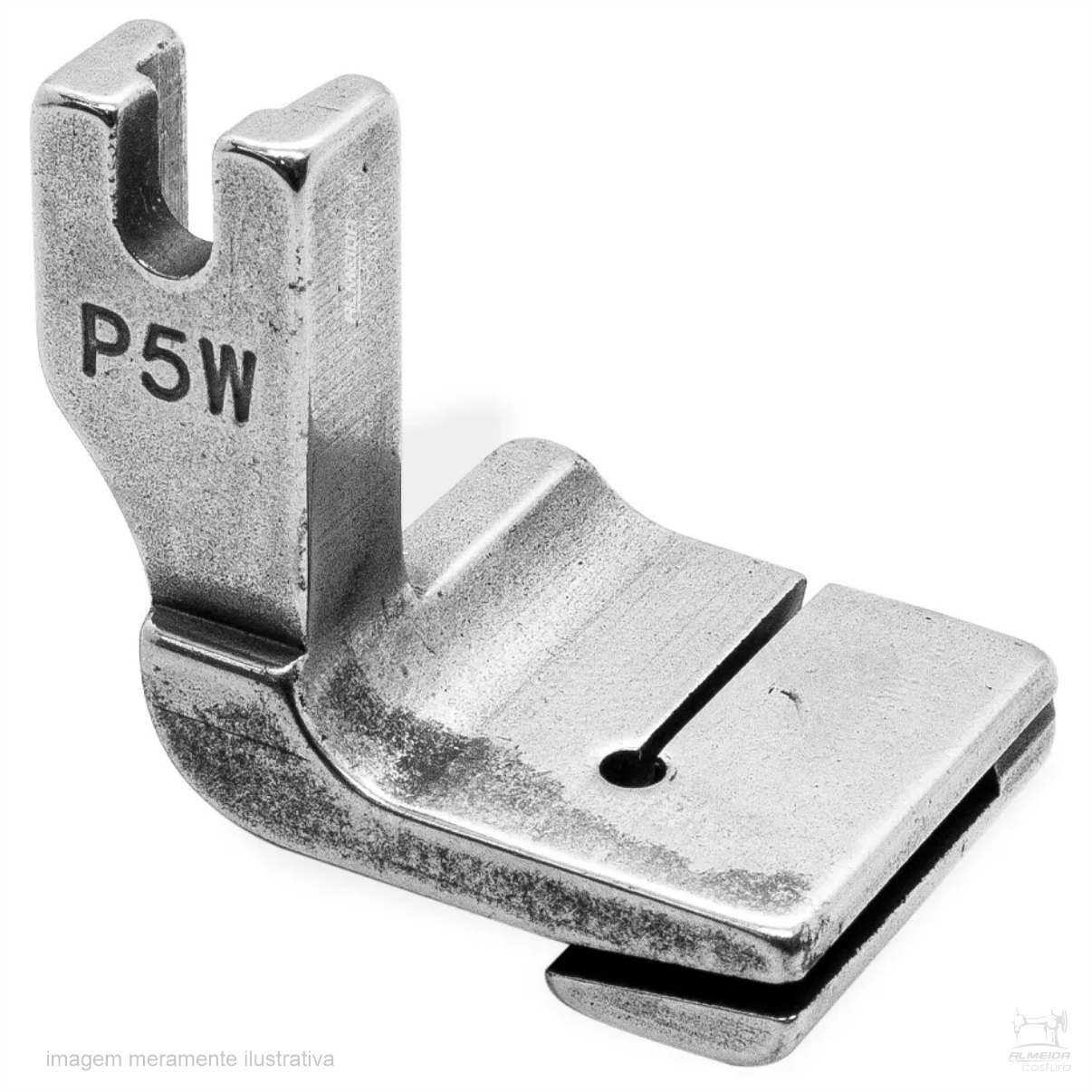

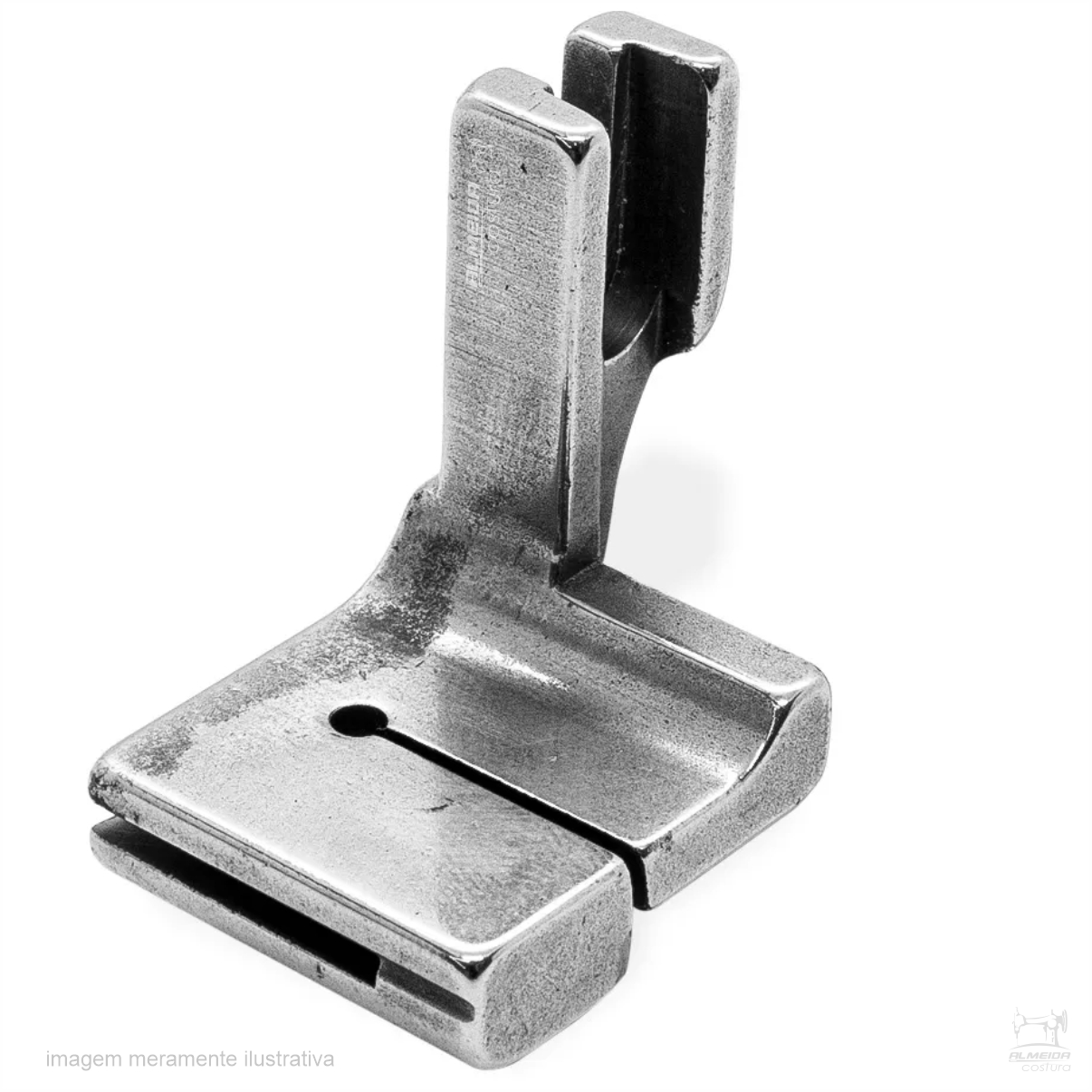

O Calcador para Franzir Largo Dupla Camada P5W é um acessório utilizado em máquinas de costura reta industriais compatíveis para produzir franzidos durante a própria operação de costura.

O modelo possui base larga e uma construção que permite trabalhar tanto com uma única camada quanto com dois tecidos simultaneamente.

Ao utilizar duas camadas, o tecido inferior fica em contato direto com os dentes transportadores e tende a receber o franzimento, enquanto o tecido superior é conduzido separadamente pela passagem do calcador e pode permanecer mais plano. Dessa forma, é possível franzir e unir os dois materiais em uma única costura.

O P5W não possui um regulador próprio que determine uma proporção fixa de franzimento. O efeito obtido varia conforme o comprimento do ponto, pressão do calcador, tensão da linha, espessura e comportamento do tecido.

É indicado para produção de babados, vestidos, saias, roupas infantis, enxovais e diferentes acabamentos decorativos.

Antes da produção definitiva, recomenda-se testar o calcador utilizando os mesmos tecidos, linhas e regulagens que serão empregados no trabalho final.
