PRINCIPAIS BENEFÍCIOS

✔ Recebe e mantém a bobina posicionada no conjunto da lançadeira
✔ Conduz corretamente a linha inferior durante a formação do ponto
✔ Indicada para reposição de caixa de bobina desgastada ou danificada
✔ Compatível com diversos modelos Singer Heavy Duty
✔ Aplicação também encontrada em máquinas Pfaff e EverSewn compatíveis
✔ Identificação pelas referências Q6A0764000, 06A0764000 e 416827001

IDENTIFICAÇÃO

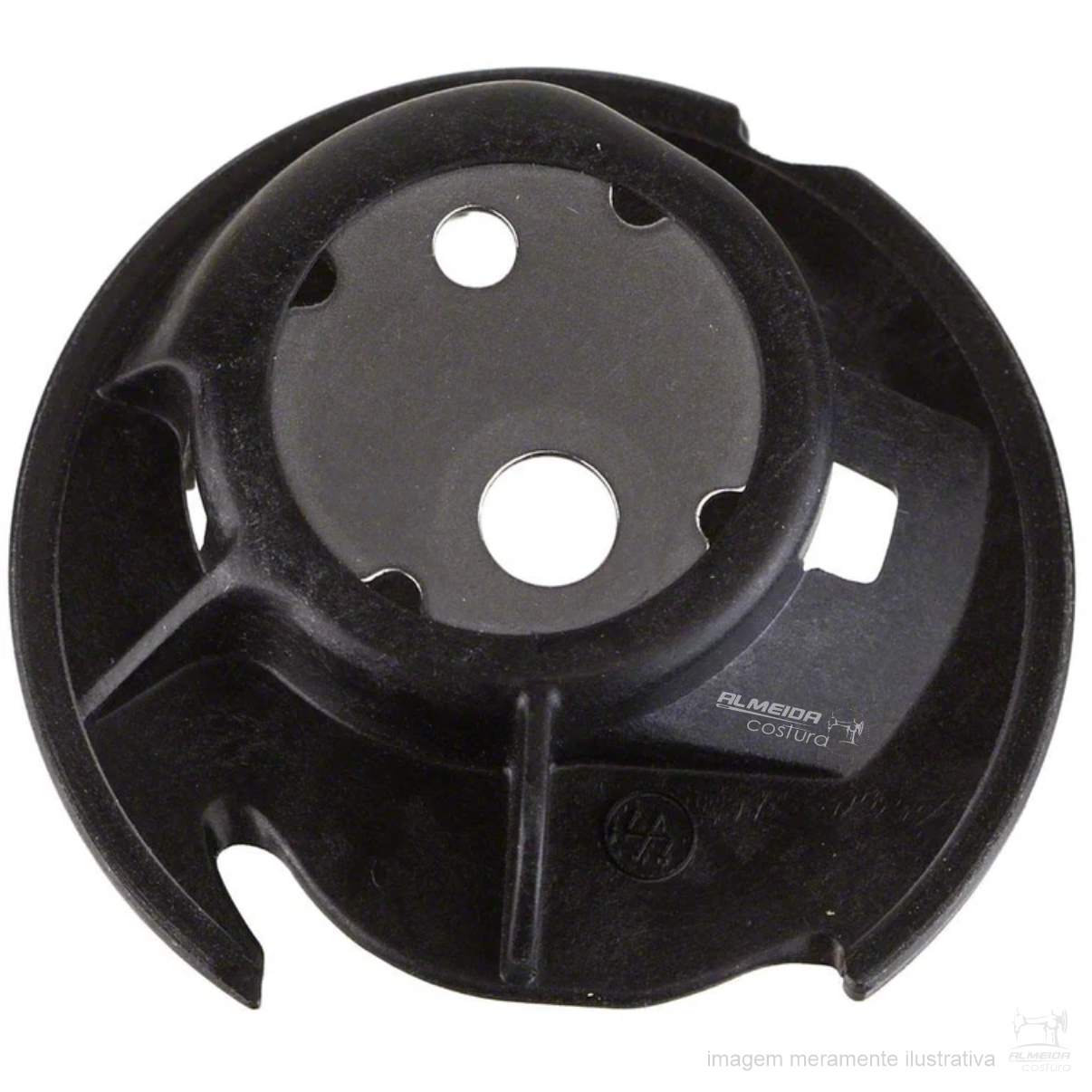

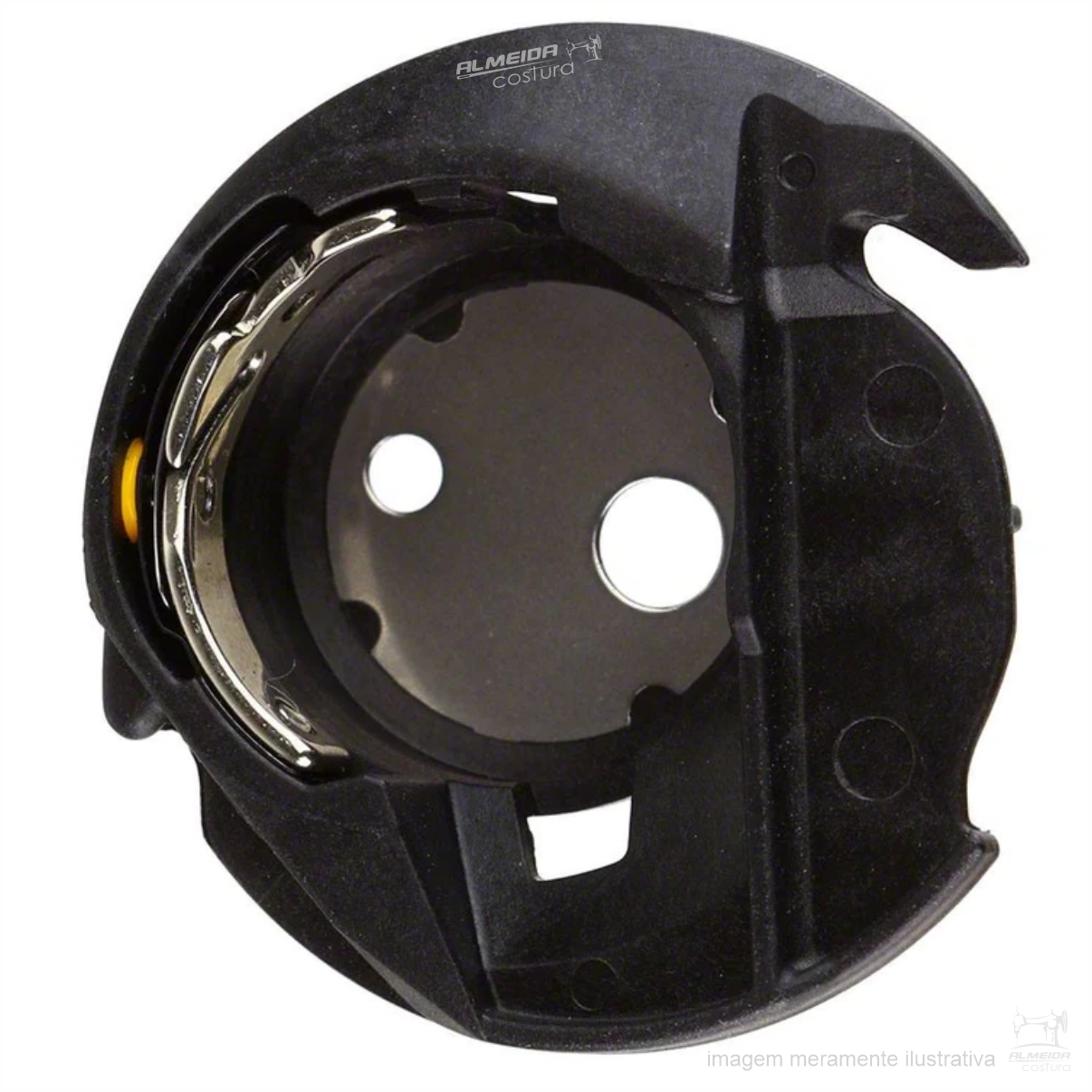

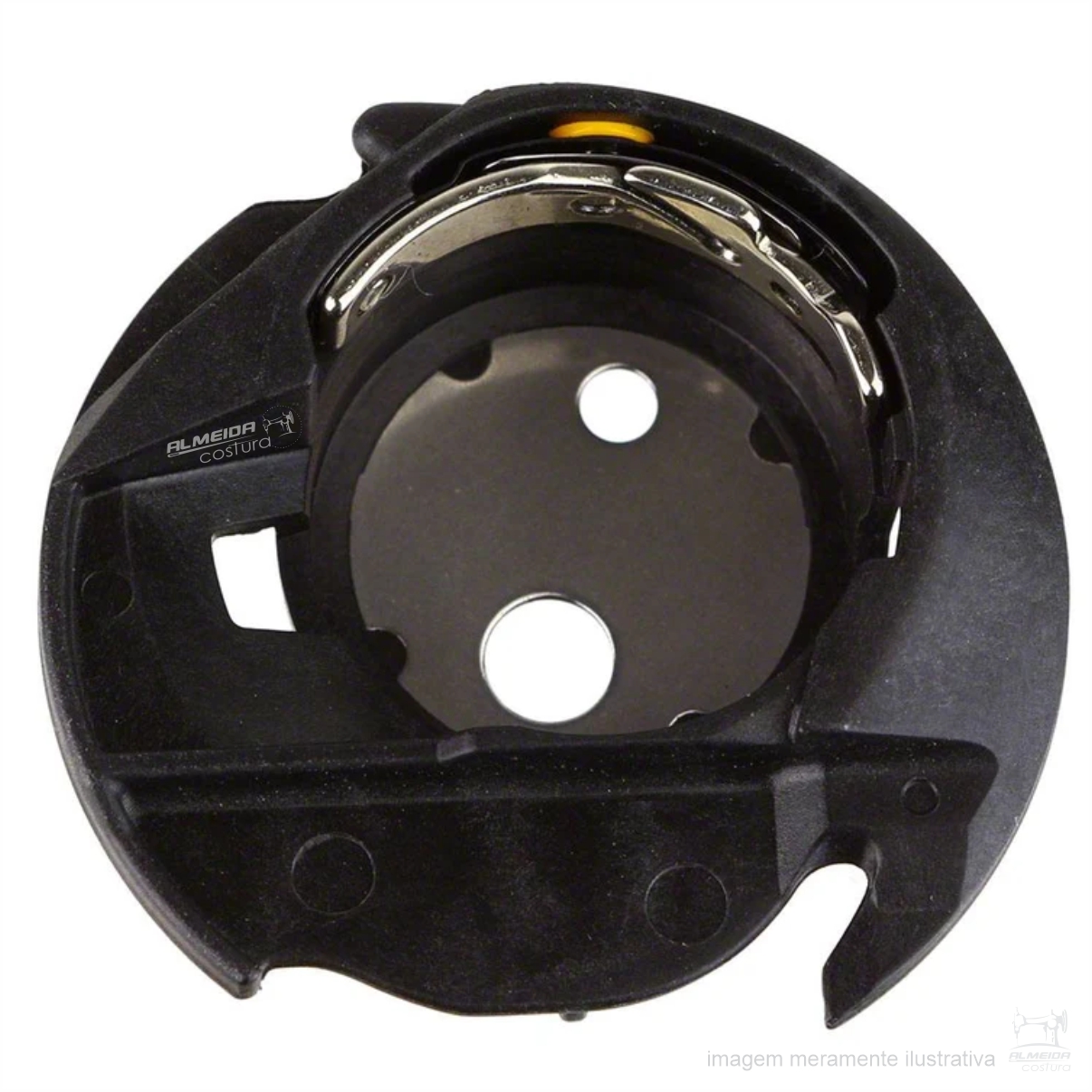

Produto: Caixa de bobina completa / porta-bobina
Aplicação principal: Máquina de costura doméstica
Sistema: Lançadeira rotativa horizontal
Referência: Q6A0764000
Referências alternativas: 06A0764000, 416827001
NCM: 8452.90.81

COMPATÍVEL COM SINGER

2010 – versão 2009, 2010 Professional, 2010 Superb, 3321, 3323 Talent, 4411 Heavy Duty, 4423 Heavy Duty, 4432, 44S, 4452 Heavy Duty, 5511, 5523, 5532 Heavy Duty, 5554, 9100, ET-1 Perfect Finish, HD6380M

A aplicação da referência Q6A0764000 está documentada diretamente em Parts Lists da Singer para modelos como 4411, 5511, 4423, 5523, 5554, 44S, 4432 e 5532. A referência 416827001 também aparece em documentação técnica Singer para a mesma aplicação.

PFAFF

140S, Ambition 1.0, Ambition 1.5, Ambition Essential, Quilt Ambition 2.0

EVERSEWN

Charlotte, Sparrow 20, Sparrow 25

As aplicações Pfaff e EverSewn aparecem de forma consistente em fornecedores técnicos especializados da peça.

REFERÊNCIAS COMPATÍVEIS OU ALTERNATIVAS

Q6A0764000, 06A0764000, 416827001

O QUE É A CAIXA DE BOBINA?

A caixa de bobina é o componente localizado na região inferior da máquina onde a bobina é instalada.

Neste sistema de lançadeira horizontal, a bobina fica acomodada dentro da caixa, que a mantém corretamente posicionada enquanto a linha inferior é liberada durante a formação do ponto.

A linha da bobina percorre o caminho existente na própria caixa antes de participar da formação da costura.

Por isso, o formato, os pontos de apoio e o sistema de passagem da linha precisam corresponder exatamente ao padrão utilizado pela máquina.

QUANDO PODE SER NECESSÁRIO SUBSTITUIR?

A substituição pode ser necessária quando a caixa apresentar:

Rachaduras, quebras, deformações, desgaste excessivo, rebarbas ou marcas causadas pela agulha, dificuldade na passagem da linha ou danos que impeçam o correto posicionamento da bobina.

Problemas como linha prendendo, embolando na parte inferior ou irregularidade do ponto também podem estar relacionados à caixa de bobina, mas esses sintomas possuem outras possíveis causas.

Antes da substituição, recomenda-se verificar também agulha, passagem da linha, bobina, tensão, chapa da agulha e conjunto da lançadeira.

ATENÇÃO À VERSÃO DA SINGER 2010

Para a Singer 2010, a compatibilidade indicada é especificamente para a versão 2009.

Máquinas com o mesmo número de modelo podem possuir alterações conforme versão ou período de fabricação.

Por isso, confira a peça instalada antes da compra.

CUIDADOS NA INSTALAÇÃO

Desligue a máquina da tomada antes de retirar ou instalar a caixa de bobina.

Retire a chapa ou tampa de acesso conforme o procedimento previsto para sua máquina.

Compare a peça nova com a caixa instalada anteriormente, verificando formato, encaixes e pontos de apoio.

Posicione a caixa corretamente dentro do conjunto da lançadeira sem forçar.

Após a instalação, gire o volante manualmente algumas voltas e confira se a agulha passa livremente sem tocar na caixa.

Utilize a bobina correta para o modelo da máquina.

Caso a agulha tenha atingido a caixa de bobina anteriormente, confira também se existem danos na agulha, chapa ou outros componentes do conjunto.

DESCRIÇÃO COMPLETA

A Caixa de Bobina para Singer Q6A0764000 / 416827001 é um componente do sistema de lançadeira rotativa horizontal utilizado em diversos modelos de máquinas de costura domésticas.

Sua função é receber a bobina, mantê-la posicionada e conduzir a linha inferior corretamente durante a formação do ponto.

Na documentação técnica da Singer, a referência Q6A0764000 aparece como Shuttle Hook Complete. Em documentação técnica brasileira do mesmo conjunto, o componente é identificado como Caixa de Bobina Completa.

A referência 416827001 também aparece em Parts Lists posteriores da Singer para o mesmo tipo de conjunto, inclusive nos modelos 4411, 4423 e 4432.

Entre as principais aplicações estão modelos da linha Singer Heavy Duty, como 4411, 4423, 4432, 4452 e 5532, além de máquinas Talent e outros modelos domésticos compatíveis. Fornecedores técnicos especializados também relacionam o componente a determinados modelos Pfaff Ambition e EverSewn.

Como a caixa trabalha diretamente no conjunto da lançadeira e muito próxima à agulha, uma peça danificada, deformada ou com marcas profundas pode prejudicar a passagem da linha e o funcionamento adequado da costura.

Antes da compra, é importante conferir modelo completo da máquina e referência da caixa de bobina antiga, principalmente quando houver diferentes versões do mesmo equipamento.

OBSERVAÇÃO

Antes da compra, compare a caixa instalada na máquina com a peça anunciada.

Em caso de dúvida, envie para nossa equipe uma foto da caixa de bobina antiga e da identificação completa da máquina para conferência.
