PRINCIPAIS BENEFÍCIOS

• Caixa de bobina de grande capacidade
• Indicada para pespontadeiras industriais de 2 agulhas
• Referência CP-G12MC(1)
• Equivalente à G407
• Equivalente à 130.20.035
• Equivalente à 07-063A-790L
• Equivalente à Brother S09279-001
• Controla a tensão da linha inferior
• Peça de reposição para sistema de lançadeira grande
• Aplicação em diversas marcas e modelos compatíveis

IDENTIFICAÇÃO

Produto: Caixa de bobina / porta-bobina
Tipo: Grande capacidade
Aplicação: Pespontadeira industrial de 2 agulhas
Referência principal: CP-G12MC(1)
Referências equivalentes: G407, 130.20.035, 07-063A-790L, S09279-001
Sistema: Lançadeira grande
NCM: 8452.90.91
GTIN/EAN:

PARA QUE SERVE?

A caixa de bobina é o componente onde a bobina da linha inferior fica instalada dentro do conjunto da lançadeira.

Durante a costura, a bobina libera linha conforme a máquina forma os pontos.

Antes de sair da caixa, essa linha passa pela mola de tensão, que aplica uma resistência controlada.

Essa regulagem trabalha em conjunto com a tensão da linha superior para permitir a formação correta do ponto.

POR QUE É CHAMADA DE CAIXA DE BOBINA GRANDE?

Esta peça pertence a um sistema de lançadeira e bobina de maior capacidade utilizado em determinadas pespontadeiras industriais.

Uma bobina maior comporta uma quantidade superior de linha inferior quando comparada aos sistemas industriais convencionais de menor capacidade.

Isso é especialmente útil em máquinas de produção contínua, nas quais reduzir a frequência de troca da bobina pode facilitar o fluxo de trabalho.

A capacidade, entretanto, depende da bobina e da lançadeira corretas utilizadas no conjunto.

COMO FUNCIONA NA PESPONTADEIRA?

Em uma pespontadeira de 2 agulhas, cada conjunto de formação do ponto possui sua própria linha inferior.

Por isso, máquinas de duas agulhas normalmente trabalham com duas lançadeiras e duas caixas de bobina, uma para cada linha de costura.

A caixa permanece encaixada no conjunto da lançadeira e mantém a bobina corretamente posicionada.

À medida que as duas agulhas formam os pontos, as linhas inferiores são liberadas pelas respectivas caixas de bobina.

Este anúncio corresponde a uma unidade, salvo quando expressamente informado como par.

REFERÊNCIAS EQUIVALENTES

Para facilitar a identificação da peça:

CP-G12MC(1)
G407
130.20.035
07-063A-790L
S09279-001

Essas referências estão relacionadas ao mesmo padrão de caixa de bobina.

NÃO CONFUNDIR COM

CP-G12MC(1)TR
G408
130.20.040
S09280-001

Essas referências pertencem a uma configuração diferente.

Portanto:

CP-G12MC(1) ≠ CP-G12MC(1)TR

G407 ≠ G408

130.20.035 ≠ 130.20.040

S09279-001 ≠ S09280-001

COMPATIBILIDADE

BROTHER

Aplicação confirmada em configurações compatíveis das famílias:

BAS-612
BAS-613
LT2-B875
LT2-B875-3
LT2-B875-5
LT2-B875-7
T-8750A-003
T-8750A-005
TN-875A-3
TN-875A-5
TN-875A-7
TN-875A-003
TN-875A-005

A referência Brother correspondente é S09279-001. Karadağ Makina

SIRUBA

Aplicação confirmada em configurações da família:

T828-75

Entre as versões documentadas com a caixa 130.20.035 / G407 estão configurações H, M e X sem a variante de corte automático identificada com “U”. Cerliani

SUNSTAR

Aplicação confirmada em:

KM-790-BL
KM-797
KM-797-BL

Nessas máquinas, a referência Sunstar correspondente é 07-063A-790L. Cerliani

OUTRAS APLICAÇÕES

O padrão 130.20.035 também aparece relacionado a determinados modelos de outras marcas, incluindo configurações da Typical, Zoje, Jack e Garudan.

A compatibilidade deve ser confirmada pelo modelo completo ou pela referência da caixa instalada.

IMPORTANTE SOBRE A COMPATIBILIDADE

Não considerar esta caixa universal para qualquer pespontadeira de 2 agulhas.

Máquinas muito parecidas podem utilizar:

Caixa de bobina convencional, caixa grande, sistema com ou sem corte de linha, lançadeira diferente ou outra variante da família CP-G12.

Antes da compra, confira preferencialmente:

CP-G12MC(1), G407, 130.20.035, 07-063A-790L ou S09279-001.

Também é recomendável comparar o formato da peça antiga.

NÃO CONFUNDIR COM A VERSÃO TR

Este ponto merece destaque porque as duas caixas possuem nomenclaturas muito próximas.

ESTE PRODUTO

CP-G12MC(1)
G407
130.20.035
S09279-001

OUTRA VERSÃO

CP-G12MC(1)TR
G408
130.20.040
S09280-001

A presença do sufixo TR altera a identificação da peça.

Portanto, não recomendamos substituir uma pela outra sem verificar a configuração completa da máquina.

QUANDO PODE SER NECESSÁRIO SUBSTITUIR?

A caixa deve ser inspecionada quando apresentar:

Mola de tensão danificada, dificuldade de regulagem, deformação, quebra, rebarbas, desgaste nos pontos de contato ou dificuldade para manter a bobina corretamente instalada.

Também pode ser necessário verificar a peça quando houver:

Tensão inferior irregular, linha prendendo, linha embolando ou dificuldade de formação do ponto.

Esses sintomas não indicam necessariamente defeito na caixa de bobina, pois também podem ser causados por passagem incorreta da linha, bobina inadequada, regulagem, agulha ou lançadeira.

REGULAGEM DA TENSÃO

A caixa possui uma mola responsável por controlar a saída da linha inferior.

O parafuso dessa mola permite realizar pequenos ajustes na tensão.

Antes de alterar a regulagem, confira:

Passagem correta da linha, bobina adequada, estado da mola e regulagem da linha superior.

Mudanças excessivas no parafuso podem desequilibrar a formação do ponto.

USE A BOBINA CORRETA

Por ser uma caixa de grande capacidade, deve ser utilizada com a bobina correspondente ao sistema de lançadeira da máquina.

Não escolha a bobina apenas pelo diâmetro aparente.

Diferenças de altura, largura, furo central ou construção podem interferir no encaixe e na liberação da linha.

CUIDADOS NA INSTALAÇÃO

Desligue a máquina antes de retirar ou instalar a caixa.

Compare a nova peça com a caixa antiga.

Confira referência, formato, mola de tensão e encaixe.

Não force a instalação caso a peça não se acomode corretamente na lançadeira.

Instale a bobina adequada e passe a linha pelo caminho correto.

Depois da montagem, gire o volante manualmente e verifique o funcionamento do conjunto antes de ligar o motor.

Faça inicialmente um teste em retalho.

DESCRIÇÃO COMPLETA

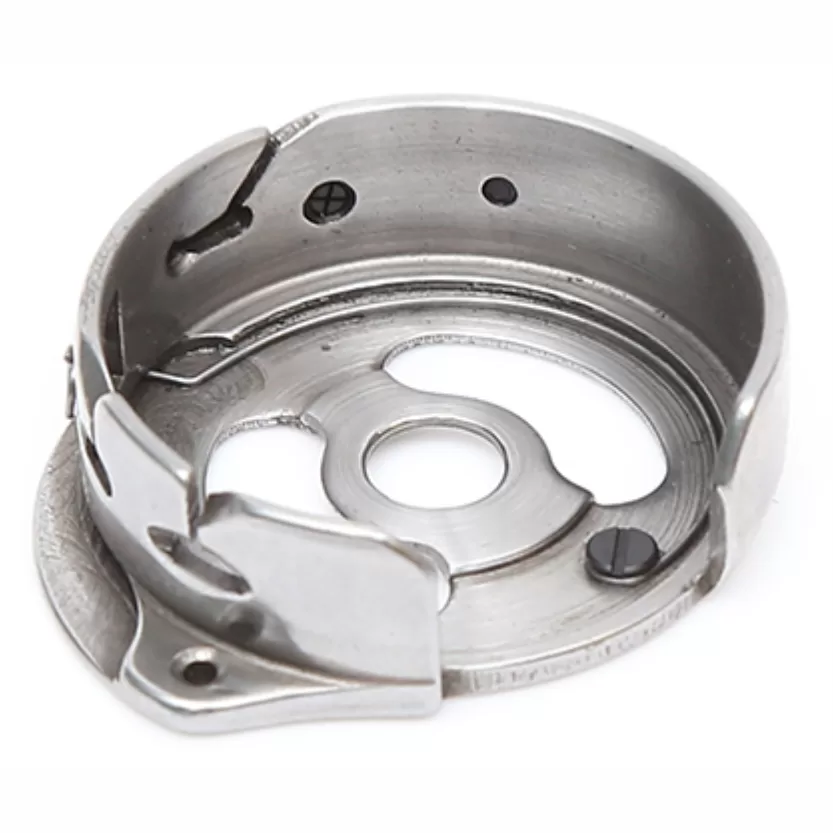

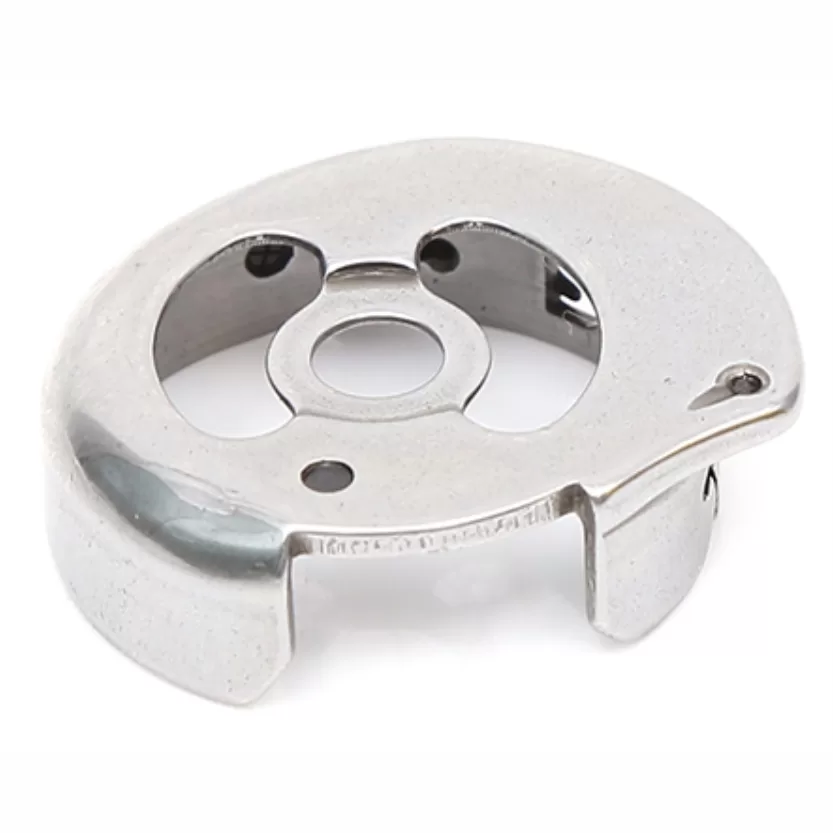

A Caixa de Bobina Grande CP-G12MC(1) / G407 para Pespontadeira Industrial de 2 Agulhas é uma peça utilizada em sistemas de lançadeira grande de máquinas industriais compatíveis.

Sua função é acomodar a bobina e controlar a liberação da linha inferior durante a formação dos pontos.

A referência CP-G12MC(1) corresponde ao padrão também identificado como G407, 130.20.035, 07-063A-790L e S09279-001.

Esse sistema é encontrado em diferentes pespontadeiras industriais de duas agulhas, incluindo máquinas Brother da família LT2-B875, Siruba T828-75 em configurações compatíveis e Sunstar KM-790-BL, KM-797 e KM-797-BL.

Por utilizar uma bobina de maior capacidade, esse tipo de conjunto é comum em aplicações industriais que demandam maior quantidade de linha inferior.

A caixa possui uma mola de tensão responsável por controlar a saída da linha da bobina. Para uma costura regular, essa tensão deve trabalhar corretamente em conjunto com a regulagem da linha superior.

É importante observar que existem versões visualmente semelhantes com referências diferentes. A CP-G12MC(1)TR / G408 / 130.20.040 / S09280-001 pertence a outra configuração e não deve ser cadastrada como equivalente desta peça.

Antes da compra, confira a referência da caixa instalada e o modelo completo da pespontadeira.

ITEM INCLUSO

01 Caixa de bobina grande CP-G12MC(1) / G407

NÃO ACOMPANHA

Bobina, lançadeira, parafusos ou demais componentes, salvo indicação expressa no produto.

OBSERVAÇÃO

Antes da compra, confira a referência da peça atualmente instalada.

Referências desta caixa:

CP-G12MC(1), G407, 130.20.035, 07-063A-790L, S09279-001

Em caso de dúvida, envie uma foto da caixa antiga e da plaqueta com o modelo completo da máquina para conferência.
