PRINCIPAIS BENEFÍCIOS

• Caixa de bobina para reta industrial
• Referência 10118021NBL
• Possui mola interna anti-backlash
• Ajuda a reduzir o giro excessivo da bobina por inércia
• Mantém a bobina corretamente posicionada
• Possui sistema de regulagem da tensão da linha inferior
• Indicada para máquinas Jack compatíveis
• Aplicação em sistema de lançadeira pequena industrial
• Peça de reposição para manutenção do conjunto de linha inferior

IDENTIFICAÇÃO

Produto: Caixa de bobina / porta-bobina
Referência principal: 10118021NBL
Referência relacionada: 801244
Padrão relacionado: 52237NBL / BC-DB1NBL
Marca de aplicação: Jack
Tipo de máquina: Reta industrial de 1 agulha
Tipo de ponto: Ponto fixo / lockstitch
Característica: Mola interna anti-backlash
Sistema: Lançadeira pequena industrial compatível
SKU Almeida Costura: 0119283
NCM: 8452.90.91
GTIN/EAN:

PARA QUE SERVE?

A caixa de bobina é a peça responsável por acomodar a bobina da linha inferior dentro do conjunto da lançadeira.

Durante a costura, a linha sai da bobina, passa pela região de tensão da caixa e participa da formação do ponto juntamente com a linha superior.

Para que isso ocorra corretamente, a bobina precisa permanecer bem posicionada e liberar linha de forma controlada.

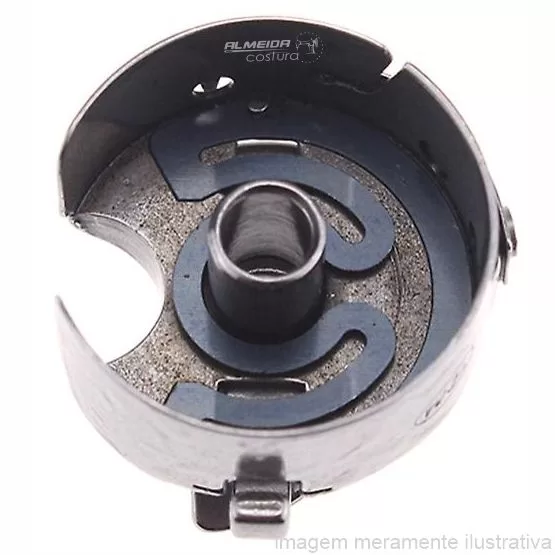

QUAL A FUNÇÃO DA MOLA INTERNA?

A mola localizada no interior desta versão exerce uma função diferente da mola externa responsável pela regulagem da tensão.

Sua função principal é reduzir o movimento excessivo da bobina por inércia.

Em máquinas industriais de maior velocidade, a bobina continua tendo tendência a girar por alguns instantes quando o mecanismo desacelera ou para.

Esse movimento pode provocar folga desnecessária na linha.

A mola interna aplica uma leve pressão sobre a bobina e ajuda a reduzir esse efeito.

Por isso, esse sistema é conhecido como:

Anti-backlash spring
Mola antirrotação
Mola anti-inércia

MOLA INTERNA X MOLA DE TENSÃO

É importante não confundir os dois componentes.

MOLA INTERNA

Fica sob a bobina.

Ajuda a controlar o giro por inércia.

MOLA EXTERNA DE TENSÃO

Fica na lateral da caixa e trabalha junto ao parafuso de regulagem.

É por ela que passa a linha inferior.

Sua pressão participa diretamente da regulagem da tensão da linha da bobina.

Portanto, a mola interna não substitui a regulagem convencional da caixa.

O QUE SIGNIFICA NBL?

Em caixas de bobina industriais, a sigla NBL é associada à versão equipada com sistema No Backlash / Anti-Backlash.

Na prática, identifica uma caixa que possui a mola interna destinada a controlar o movimento residual da bobina.

Isso diferencia esta versão de determinadas caixas convencionais sem mola interna.

NÃO CONFUNDIR COM A CAIXA 52237 CONVENCIONAL

Existem duas configurações visualmente muito semelhantes:

52237 / BC-DB1 – caixa convencional

52237NBL / BC-DB1NBL – versão com mola interna anti-backlash

A 10118021NBL pertence à família com mola interna.

Caso a máquina originalmente utilize a versão NBL, é recomendável manter o mesmo padrão na reposição.

COMPATIBILIDADE

JACK

A aplicação mais bem sustentada pelo cruzamento das referências está relacionada a máquinas como:

Jack A4
Jack A4C
Jack A5E-A

Também aparecem aplicações comerciais para:

Jack A5 / A5e
Jack JK-5550

A compatibilidade final deve ser confirmada pela referência da caixa utilizada na máquina.

OUTRAS MÁQUINAS

O padrão de caixa 52237NBL / BC-DB1NBL também aparece em retas industriais de outros fabricantes.

Entretanto, este cadastro deve permanecer focado na aplicação Jack 10118021NBL.

Não recomendamos anunciar a peça como universal para Brother, Juki, Siruba, Zoje ou outras marcas sem conferir individualmente a lançadeira de cada modelo.

COMO CONFIRMAR A COMPATIBILIDADE?

Antes da compra, confira preferencialmente:

Referência da caixa antiga: 10118021NBL ou equivalente confirmado
Modelo completo da máquina
Tipo de lançadeira
Formato externo da caixa
Presença da mola interna
Formato e tamanho da bobina utilizada

Se a máquina já utiliza uma caixa com mola interna, essa característica também deve ser comparada.

A BOBINA ACOMPANHA?

Não.

Este produto corresponde à caixa de bobina.

A bobina/carretel inferior deve ser adquirida separadamente, salvo quando houver indicação expressa de kit.

É importante utilizar a bobina adequada à lançadeira e à caixa instalada.

QUANDO PODE SER NECESSÁRIO SUBSTITUIR?

A troca pode ser necessária quando a caixa apresentar:

Deformação, quebra, encaixe danificado, mola externa comprometida, parafuso de regulagem com problema, mola interna ausente ou deformada, rebarbas ou desgaste excessivo.

Também é válido inspecionar a caixa quando ocorrer:

Linha inferior irregular, dificuldade de regulagem, excesso de folga da linha após desaceleração, bobina movimentando-se excessivamente ou travamento dentro da caixa.

Esses sintomas também podem ter outras causas e não confirmam sozinhos defeito na caixa.

PROBLEMAS DE COSTURA NEM SEMPRE SÃO DA CAIXA

Antes da substituição, verifique também:

Bobina correta, enrolamento uniforme da bobina, passagem da linha, regulagem da tensão superior, agulha, lançadeira, sincronismo e limpeza do conjunto.

Linha embolando ou ponto frouxo pode ter diferentes origens.

REGULAGEM DA TENSÃO

A regulagem da linha inferior é realizada pelo pequeno parafuso existente na mola externa da caixa.

Faça apenas ajustes pequenos.

Antes de alterar a regulagem:

Instale corretamente a bobina, passe a linha pelo caminho correto e verifique se não existem resíduos presos sob a mola.

A mola interna NBL não deve ser utilizada como substituta dessa regulagem.

CUIDADOS NA INSTALAÇÃO

Desligue a máquina antes de retirar a caixa.

Retire a caixa antiga e compare o formato com a nova.

Confira a presença da mola interna.

Instale a bobina correta.

Passe a linha pelo sistema de tensão conforme o padrão da caixa.

Encaixe o conjunto corretamente na lançadeira.

Gire o volante manualmente antes de ligar o motor.

Verifique se a caixa permanece corretamente posicionada e se não existe contato irregular.

Faça inicialmente um teste em retalho.

DESCRIÇÃO COMPLETA

A Caixa de Bobina com Mola Interna para Reta Jack – 10118021NBL é uma peça utilizada no sistema de linha inferior de máquinas retas industriais de ponto fixo compatíveis.

Sua função principal é acomodar a bobina e permitir que a linha inferior seja liberada de forma controlada durante a formação dos pontos.

A referência 10118021NBL está relacionada ao padrão industrial também encontrado comercialmente como 801244 e 52237NBL / BC-DB1NBL.

O diferencial desta configuração é a presença de uma mola interna anti-backlash.

Essa mola fica posicionada sob a bobina e ajuda a reduzir seu giro por inércia quando a máquina desacelera ou interrompe a costura. Isso é diferente da mola externa da caixa, responsável pela passagem e regulagem da tensão da linha inferior.

O sistema NBL é especialmente relacionado a determinadas máquinas industriais eletrônicas e de maior velocidade, nas quais o controle do movimento residual da bobina pode ser importante para o funcionamento do conjunto.

A aplicação da referência é encontrada em máquinas Jack como A4, A4C e A5E-A, além de outras configurações que utilizem exatamente o mesmo padrão de caixa.

Como existem diversas caixas de bobina visualmente semelhantes, a compatibilidade não deve ser definida apenas pela aparência.

Antes da compra, confirme preferencialmente a referência da peça antiga, o modelo completo da máquina e a presença da mola interna.

ITEM INCLUSO

01 Caixa de bobina com mola interna – 10118021NBL

NÃO ACOMPANHA

Bobina/carretilha, lançadeira completa, parafusos externos ou demais componentes da máquina.

OBSERVAÇÃO

Antes da compra, confira:

Referência: 10118021NBL
Característica: mola interna anti-backlash
Aplicação: reta industrial Jack compatível

Caso tenha dúvida, envie uma foto da caixa antiga, da bobina e da plaqueta da máquina para conferência.
