PRINCIPAIS CARACTERÍSTICAS

• Caixa de bobina para máquinas domésticas de bordado
• Referência XG0871101
• Nome técnico: Inner Rotary Hook Assy
• Nome comercial: Embroidery Bobbin Case
• Referência anterior: XG0871001
• Aplicação em máquinas Brother e Baby Lock compatíveis
• Componente do sistema da linha inferior
• Possui sistema próprio de tensão da linha da bobina

COMPATIBILIDADE

Brother

Compatibilidade confirmada ou bem sustentada para:

• NQ1400E
• NQ1600E
• NQ1700E
• BP1400E
• BP1430L
• NS1150E
• NS1250E
• PE800
• PE810L
• PE830DL
• PE900
• JA1430
• PE910L
• BE815L
• BE915L
• BP1530L

Baby Lock

• Flare BLMFL
• Flourish BLMFO
• Flourish II BLMFO2

Existem outros modelos Brother e Baby Lock relacionados a esse padrão de caixa, mas para o título eu manteria somente os modelos mais relevantes para o cadastro da Almeida Costura.

IDENTIFICAÇÃO

Produto: Caixa de bobina
Nome técnico: Inner Rotary Hook Assy
Nome comercial: Embroidery Bobbin Case
Marca relacionada: Brother
Referência principal: XG0871101
Referência alternativa: XG0871001
Aplicação: Máquina doméstica de bordado / costura e bordado
GTIN/EAN:
NCM: 8452.90.81

PARA QUE SERVE?

A caixa de bobina fica instalada no conjunto da lançadeira e recebe a bobina contendo a linha inferior.

Durante a formação do ponto, a linha sai da bobina e passa pelo sistema de tensão existente na própria caixa.

Esse conjunto ajuda a controlar a quantidade e a resistência da linha inferior, permitindo que ela trabalhe corretamente em conjunto com a linha superior durante a costura ou o bordado.

XG0871101 E XG0871001

A referência:

XG0871101

é encontrada comercialmente como substituta ou atualização da:

XG0871001

Por isso, XG0871001 pode ser utilizada como referência alternativa para pesquisa e identificação da peça.

Também encontramos a referência XG2058001 sendo comercializada posteriormente para muitas das mesmas máquinas. Como essa relação aparece principalmente em fornecedores especializados, eu trataria XG2058001 como referência relacionada/substituta comercial, e não como referência principal deste produto.

NÃO CONFUNDIR COM XE4029101 / XE4029201

Esse ponto precisa ser corrigido no cadastro atual.

As referências:

XE4029101
XE4029201

não correspondem à caixa de bobina.

Elas aparecem em Parts Lists Brother como:

Thread Take-Up Lever Assy — Conjunto do estica-fio

Portanto, eu removeria completamente do cadastro a informação de que XG0871101 substitui XE4029101 ou XE4029201.

CONTROLE DA TENSÃO

A caixa possui um sistema de tensão específico para a linha inferior.

Quando corretamente instalada e regulada, permite que a linha da bobina saia com resistência adequada durante o funcionamento da máquina.

Problemas como excesso de linha na parte inferior do bordado, formação de laçadas ou tensão irregular podem estar relacionados à caixa de bobina, mas também podem ter outras causas.

Antes de substituir a peça, é importante verificar também:

• passagem correta da linha;
• bobina utilizada;
• sujeira ou fiapos no conjunto;
• tensão da linha superior;
• estado da lançadeira;
• agulha;
• regulagem da máquina.

QUANDO VERIFICAR A SUBSTITUIÇÃO?

A caixa deve ser inspecionada quando houver:

• deformação;
• quebra;
• desgaste;
• mola de tensão danificada;
• dificuldade para regular a tensão inferior;
• riscos ou rebarbas na região de passagem da linha;
• bobina trabalhando com folga anormal;
• danos provocados por quebra de agulha.

Uma falha no bordado não confirma isoladamente defeito na caixa de bobina.

MODELO DA MÁQUINA

Para evitar erros no cadastro e nas vendas, eu usaria sempre os modelos completos quando conhecidos:

NQ1400E, e não apenas NQ1400
PE810L, e não apenas PE810
BP1430L, e não apenas BP1430

As formas abreviadas podem permanecer nas palavras relacionadas para ajudar nas pesquisas dos clientes.

COMO CONFIRMAR A PEÇA CORRETA?

Antes da compra, confira:

1. Modelo completo da máquina
2. Referência XG0871101 ou XG0871001
3. Formato da caixa antiga
4. Sistema da lançadeira
5. Posição e formato da mola de tensão

Existem caixas de bobina visualmente semelhantes com regulagens e aplicações diferentes.

ITEM INCLUSO

01 Caixa de Bobina para Bordado – XG0871101

A bobina de linha e demais componentes da máquina não acompanham o produto, salvo quando expressamente informado.

DESCRIÇÃO COMPLETA

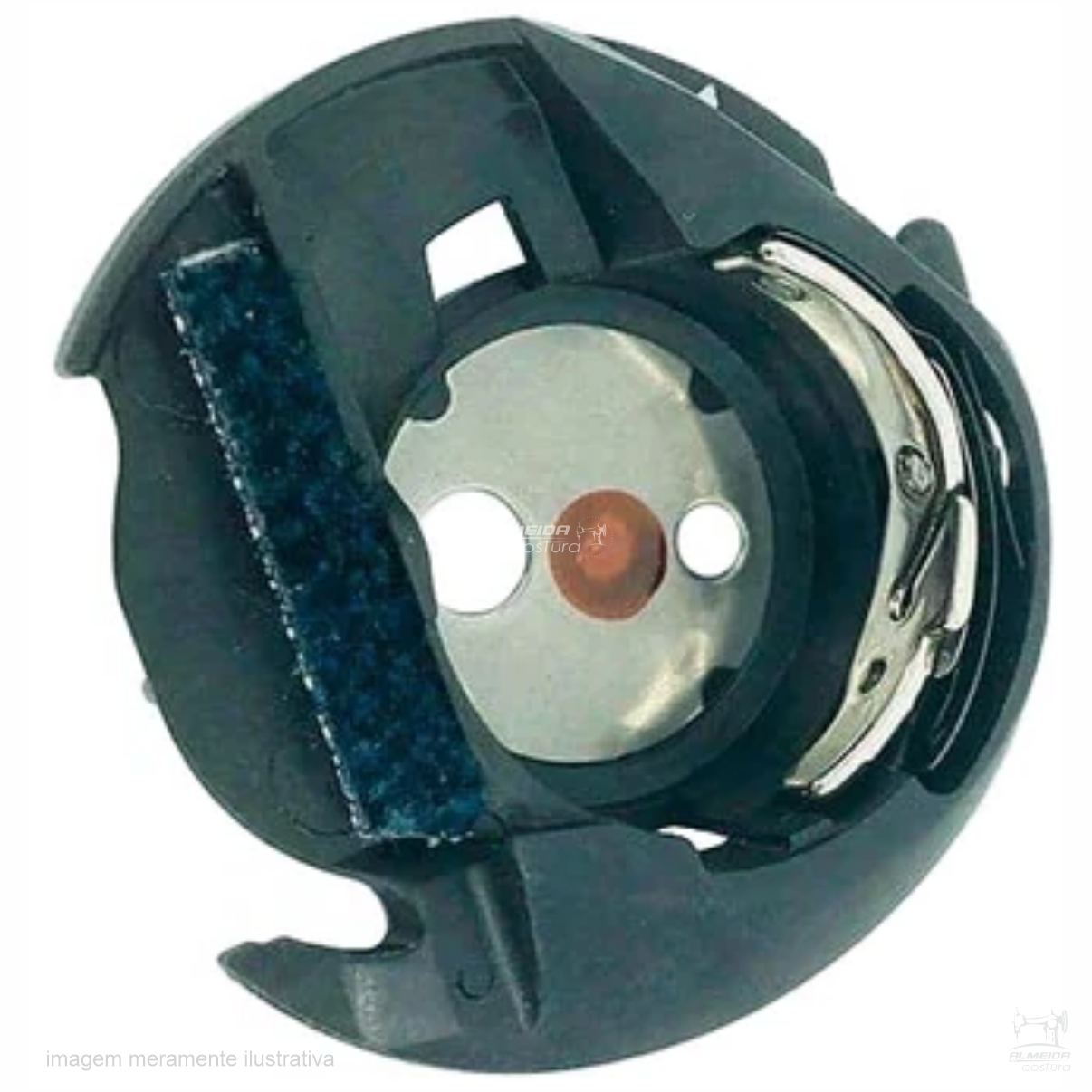

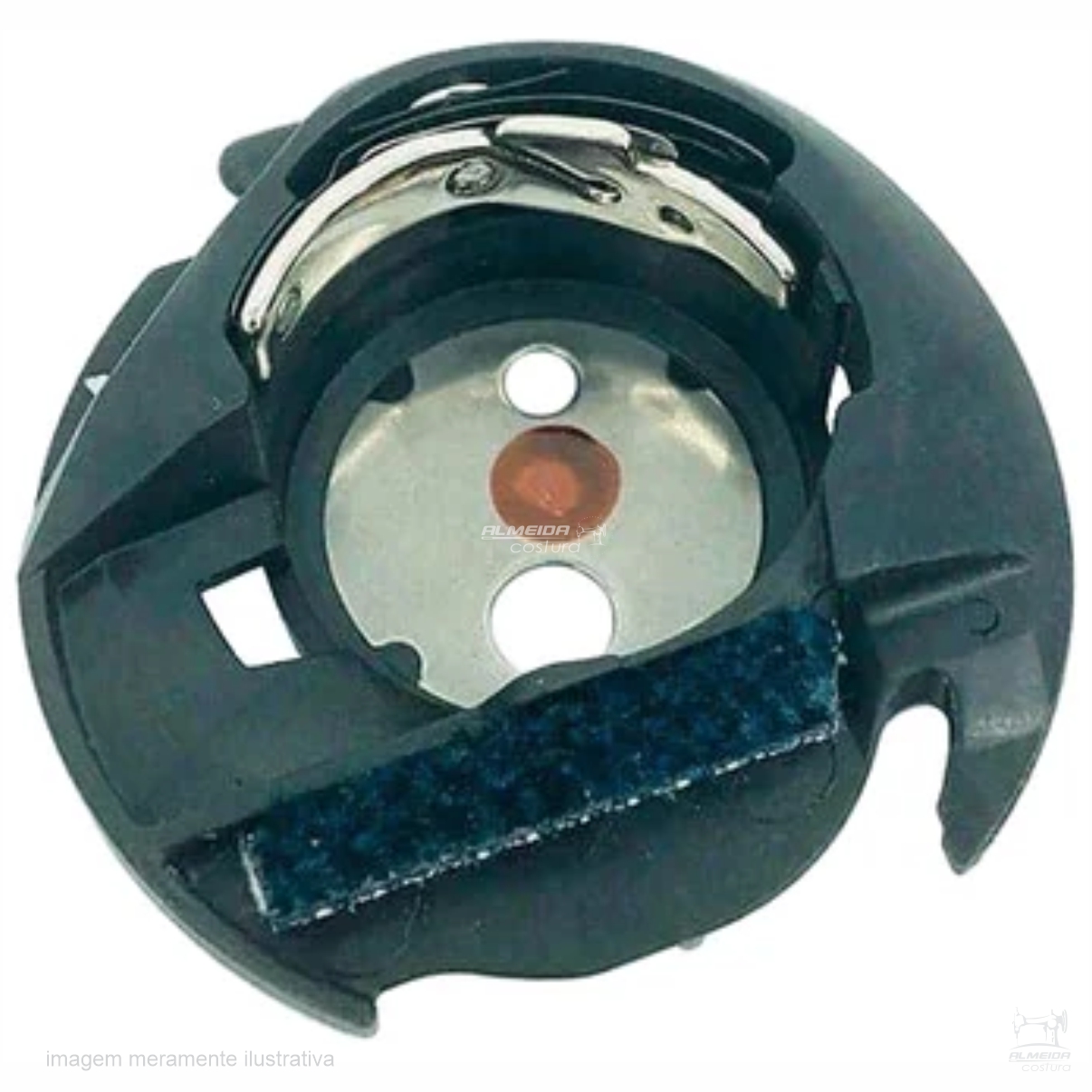

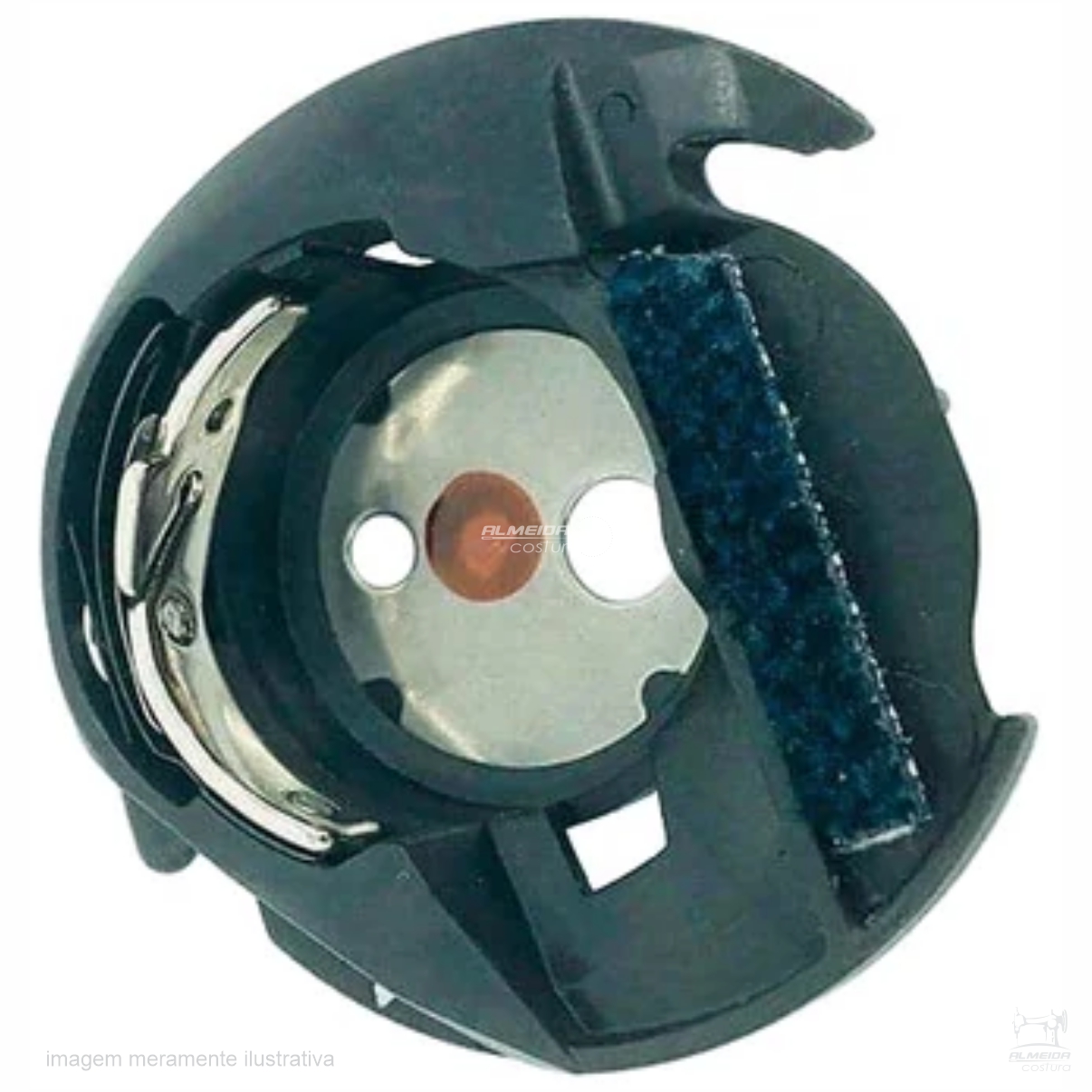

A Caixa de Bobina Brother XG0871101 é uma peça de reposição utilizada no sistema de linha inferior de diversas máquinas domésticas de bordado e costura/bordado Brother e Baby Lock compatíveis.

A referência XG0871101 é identificada pela Brother como Inner Rotary Hook Assy e também é conhecida comercialmente como Embroidery Bobbin Case.

Instalada no conjunto da lançadeira, sua função é acomodar a bobina e controlar a passagem da linha inferior através do sistema de tensão existente na caixa.

A peça possui aplicação confirmada em máquinas como Brother NQ1400E, NQ1600E, NQ1700E, BP1430L, PE800, PE810L, PE830DL e PE900, além de modelos Baby Lock compatíveis como Flare BLMFL e Flourish II BLMFO2.

A referência anterior XG0871001 é utilizada como código alternativo da mesma família de caixa de bobina.

É importante não confundir esta referência com XE4029101 ou XE4029201, pois esses códigos pertencem ao conjunto do estica-fio e não à caixa de bobina.

Antes da substituição, confirme o modelo completo da máquina, a referência da peça e o formato da caixa atualmente instalada.
